Seatalk toujours (malheureusement) - pb pas compliqué ;-)

Bonjour,
Je récupère un cata avec une installation EV1 + ACU400 + P70 quelque chose, et donc du Seatalk NG.
J'ai mes manies, et je veux installer aussi mon environnement habituel (ScanNav + GPS en NMEA qui indique sa route au pilote) et à venir Android + Raspberry et tout plein de petits matos pas cher.

Alors je pense déjà acheter carrément un MiniPlex-3WI-N2K NMEA - Multiplexeur NMEA2000 et WiFi ... je sais c'est cher mais je déteste tellement l'environnement Raymarine

LA question : la façon, les matériels pour connecter le SeatalkNG au Multiplexeur ? Ceci me parait luxueux : www.svb-marine.fr[...]ng.html ....
Plutôt : www.svb-marine.fr[...]le.html ou www.svb-marine.fr[...]le.html ??? et puis un kit NMEA 2000 :

ceci pour se connecter au multiplexeur ?

Je serais tenté par un vieux bricolage qui consisterait à récupérer les fils d'un câble Seatalk NG pour se connecter au Seatalk du Multi plexeur ... est-ce envisageable ou rêves-je ???

Merci de vos réponses

L'équipage
#cablage#multiplexeur#seatalk#seatalkng
MenkarMenkar
11 jan. 2022
glomorphglomorph
11 jan. 2022

Le seatalk ng EST du Nmea 2000.

MenkarMenkar
11 jan. 2022

je veux bien, ... mais pourquoi proposent-ils des matos spécifiques de raccordement ?

Menkar:www.svb-marine.fr[...]le.html ·le 11 jan. 2022 14:34
glomorph:Pardon, je me corrige, le langage Seatalk NG c'est le langage NMEA 2000.Evidemment, Raymarine a pondu des prises propriétaires, mais le matériel répond bien à la norme. Ce qui implique que des instruments NMEA 2000 peuvent interagir avec le seatalk NG sans multiplexeur. Et du coup, ce câble de raccordement, c'est juste deux connecteurs différents, pour le même nombre de fils, c'est plus propre que faire des connexions maison, ce qui est possible.·le 11 jan. 2022 15:06
Ajouter un commentairePublier
Sapha PaniSapha Pani
11 jan. 202211 jan. 2022

Avec le pilote tu as déjà un backbone Seatalk NG pour raccorder les différents éléments du pilote. Seatalk-NG c'est du NMEA 2000 avec une connectique différente et un fil de plus pour tranporter aussi du Seatalk.
Le plus simple est de prolonger le bus Seatalk-NG et d'utiliser ce cable pour raccorder des équipements NMEA 2000 www.svb-marine.fr[...]le.html
C'est ce que fait Raymarine dans certain cas, par exemple l'AIS800 comprend un connecteur NMEA2000 et est fournit avec un cable NMEA2000 - Seatalk-NG.

Autre solution: Prolonger le backbone Seatalk-NG directement en NMEA2000, là c'est ce cable qu'il faut utiliser et il faudra aussi remplacer la résistance de terminaison. www.svb-marine.fr[...]le.html

MenkarMenkar
12 jan. 2022

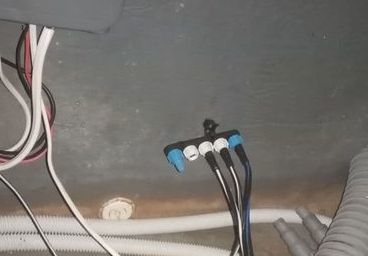

Merci bien pour toutes vos précisions, merci. Voir la photo de mon installation (un Connecteur 5 positions SeaTalkNG ). Donc :
- soit je mets un , mâle dans la prise blanche libre,
- soit je mets un à la place du bouchon bleu à gauche ...

cette dernière option me permettrait plus sûrement de tirer un câble NMEA 2000 vers le multiplexeur, non ? j'ai minimum 6 mètres à tirer entre le connecteur SeatalkNG et le multiplexeur, près de la table à cartes, située près de l'autre coque.
cordialement,
Gilles

Sapha Pani:Première option: oui, cela convient pour raccorder un seul appareil NMEA2000.Deuxième option, oui et il faudra mettre une résistance bouchon NMEA 2000 au bout.Le principe Seatalk-NG ou NMEA2000 c'est qu'il y a un backbone avec un bouchon/résistance à chaque bout et les equipements sont raccordés à ce backbone. Dans ton cas, il y a un cable bleu qui part du connecteur, il prolonge le backbone quelque part pour raccorder d'autres équipements et il y a une deuxième résistance au bout.·le 12 jan. 2022 09:45
Sapha Pani:Précision: je connais bien la connectique Seatalk-NG, moins NMEA2000, je ne sais pas s'il faut un Micro-C male ou femelle pour prolonger le backbone·le 12 jan. 2022 09:47
Ajouter un commentairePublier
MenkarMenkar
12 jan. 2022

merci bien .... ;-)

fxvtfxvt
12 jan. 2022

Hello,

Je reposte ici un document très bien fait qui donne de bonnes bases sur la techno N2K et qui répond à beaucoup de questions souvent posées sur HH.
Ca me démange de le refaire en version française.

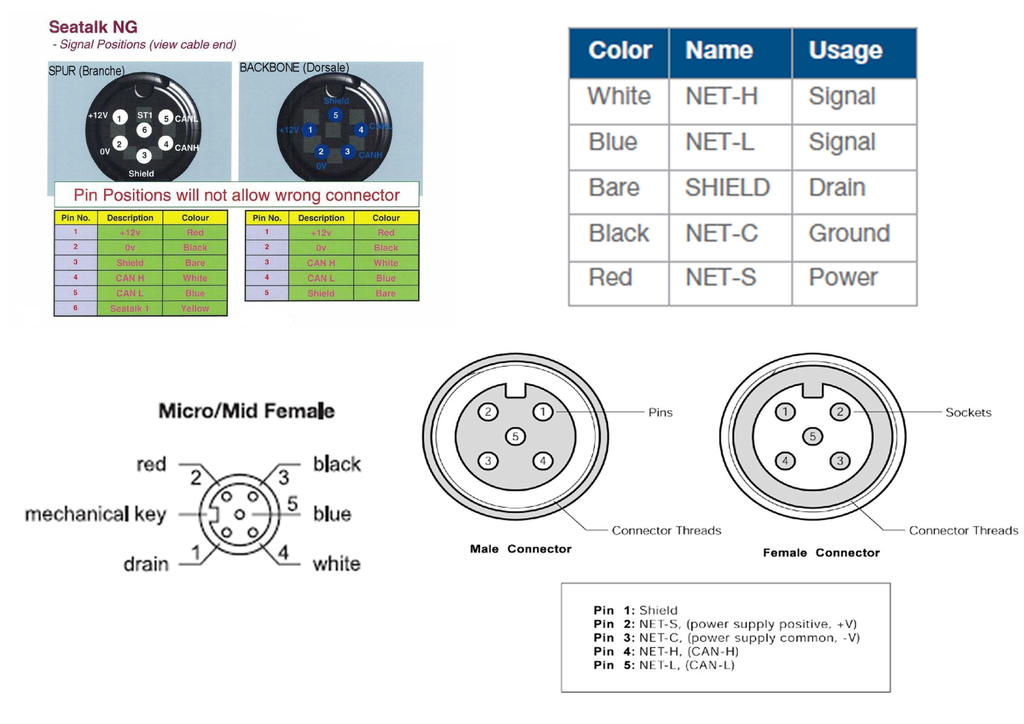

Je posterai aussi un schéma que j'avais fait sur la correspondance des fils N2K et STNG, dés que je serai sur le bon PC

2012 ibex full nmea installation1-2.pdf
2012 ibex full nmea installation 2-2.pdf
Menkar:Désolé, ............. le doc date un peu, oublie les meilleurs multiplexeurs du marché (c'est de la pub disons) ... dans le genre, il y a un guide et une vidéo sur SVB qui feront mieux l'affaire·le 12 jan. 2022 12:11
fxvt:C'est vrai que les marques citées ne sont plus d'actualité, par contre la théorie, chose qui manque à chacun ici, est toujours d'actualité, même si elle date de 2012. Quand on parle de N2K sur Hisse et Oh, on a l'impression que les gens découvrent cette techno qui a plus de 10 ans.·le 12 jan. 2022 12:25
Menkar:Certes ... certes ... disons que les "bons" multiplexeurs d'aujourd'hui seraient plutôt Miniplex ou Digital Yacht ... pour le reste ... qui se soucie vraiment de l'actualité ?? il y a par exemple aujourd'hui de très bons calculateurs à 60 euros, des télécommandes à 1 euros, pour qui se donne la peine de chercher ... alors qu'une télécommande B&G ou Raymarine va être facturée plus de 400 euros ....·le 12 jan. 2022 12:42
Ajouter un commentairePublier
fxvtfxvt
12 jan. 2022

Hello,

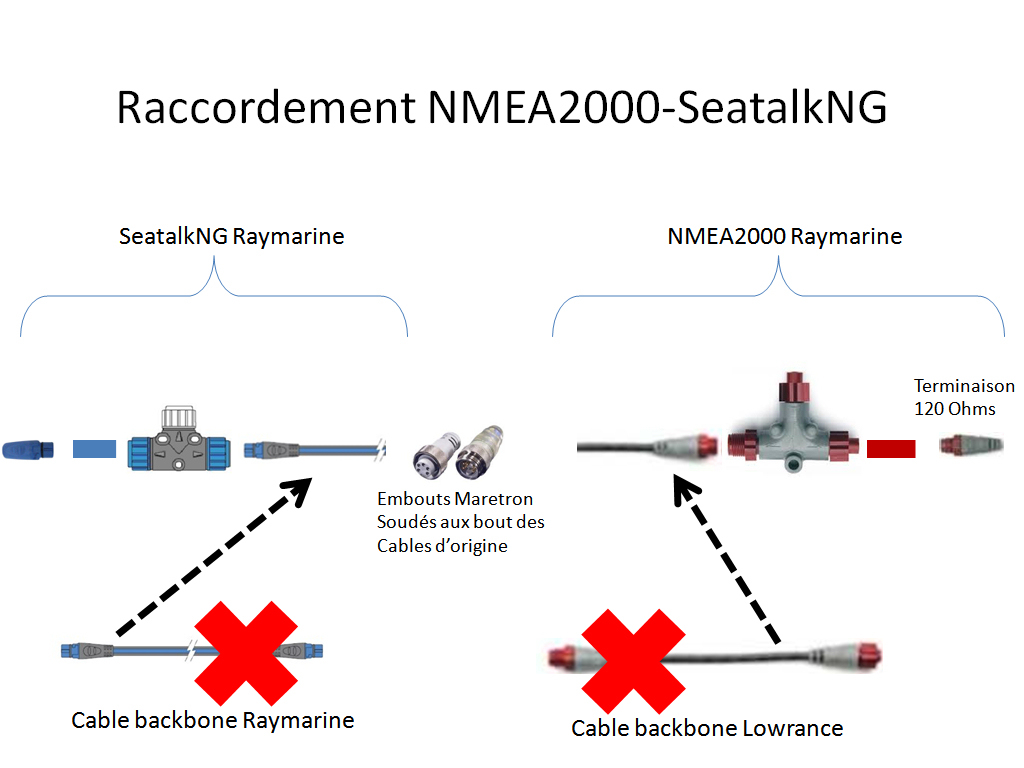

Si tu veux te bricoler tes câbles N2K ou STNG, voici un assemblage de schémas que je m'étais fait pour tout rassembler sur le même document.
Amicalement.
FX

Menkar:merci, je vais étudier .......·le 12 jan. 2022 15:03
Ajouter un commentairePublier
