Comment faire les plans de mon bateau ?

Salut les voileux,
Je viens de terminer la maquette du « voilier idéal » pour le Bassin d’Arcachon, et surtout le Nord du Bassin, envahi par les vases et le sable.
Mon cahier des charges, respecté pour la maquette : très faible TE (0,10 ou 0,15 cm,), safran et quille relevables. (J’ai doté la quille d’un saumon d’environ 150 kg. Il faudra un bon palan bien démultiplié...)
Le mât carbone est court, pour faciliter le mâtage (gréement houari militaire).
La maquette est au 10eme, 60 cm, pour six mètres de long en vrai...
construction contreplaqué epoxy.
La marotte permet un grand volume intérieur, il y a 4 couchettes. Hauteur sous barrots 1,25 m.
QUI A LES RÉFÉRENCES DE BOUQUINS OU TUTOS POUR RÉALISER DES PLANS ET CALCULS INDISPENSABLES POUR ME LANCER DANS LA CONSTRUCTION DE CE VOILIER ?

L'équipage
02 déc. 2020
02 déc. 2020
0

j'ai ce livre que j'avais utilisé pour dessiner un proto de 30 pieds il y a...
pas de premiere jeunesse mais le principe est toujours le meme.

www.abebooks.fr[...]0706/bd

sinon il existe des logiciels plus ou moins bon pour les gratuits.
Bon courage pour cette belle aventure, pour moi c'est un super souvenir.


02 déc. 202002 déc. 2020
0

Tu devrais essayer Delfship. C'est un bon logiciel gratuit qui permet d'avoir pas mal d'infos sur ton dessin, notamment les des aires de surfaces, les positions des centres de carènes...et si tu veux vraiment aller au bout tu peux calculer le centre de gravité du bateau pour être sur que ton bateau sera dans ses lignes. Ci joint quelques images d'un bateau dessiné via ce logiciel.

En, bouquin architecture Navale de Dominique Presle et Dominique Paulet est assez complet sans être imbuvable. Les 3 tomes de loisirs nautiques est plus complet mais plus difficile à lire.


02 déc. 2020
0

Principles of Yacht Design de Lars Larsson, Rolf Elliasson et Michal Orych


02 déc. 2020
0

comment sais tu que tu auras 10 à 15cm de TE ?

tangnard ce n'est pas allé jusqu'au bout c'est la toute premiere chose a faire avant de dessiner quoi que ce soit il faut faire un devis de poids pour connaitre le deplacement et son centre de gravité .
puis on calcule le bateau en charge avec équipement et équipage

ensuite on attaque la carene dont son volume va dependre du poids du bateau , et sa forme du centre de gravité qui va dterminer ainsi le centre de carene de la caréne


FredericL:Il ne le sait pas, c'est le but à atteindre. C'est réaliste avec une coque plate type scow. ·le 02 déc. 12:39
Calypso2:10 voir 15 cm ça ne parait bien peu et une coque plate avec une voile , il va vite se retourner ·le 02 déc. 12:42
FredericL:Tu lmis trop vite, il y a une quille relevable avec un bulbe de 150 kg. En tablant sur un déplacement lège de 500 kg et de 900 kg en charge, pour un bateau de 6 m à étrave large, c'est tout à fait possible. Mais ce ne sera pas une bête de petit temps en raison de la surface mouillée. ·le 02 déc. 12:44
02 déc. 2020
0

Les 150 kg du bulb, dans les 10 à 15 cm de tirant d'eau, ou au dessous?
Si c'est en dessous, pourquoi ne pas envisager un tirant d'eau plus grand?


Calypso2:et le bateau aura une meilleur tenu de route sinon ça va etre une vraie savonnette ·le 02 déc. 14:17
Ebraball:Calypso, il y a depuis toujours des bacs ostréicoles à voile sur le bassin d'Arcachon. Ils sont parfaitement plats, dériveurs intégraux, et tout à fait manœuvrants, ils font même un près honorable…·le 02 déc. 22:57
Calypso2:je comprends bien mais ce projet de bateau va avoir une quille relevable donc le fond n'a pas besoin d'etre plat contrairement au bac des ostréiculteurs qui eux portent des tonnes et ont un ratio long/largeur bine plus grand ..par contre un bateau a voile avec un fond en v (plus ou moins ouvert) permet d'avoir une meilleur tenu de route ,permet aussi de porter davantage de toile ou de giter moins ,et le bateau fera un prés plus serré et le fond sera plus rigide ..·le 03 déc. 08:57
02 déc. 2020
0

"Architecture du Voilier" en 3 tomes (+formules pour Excel) par Pierre GUTELLE Editions Loisirs nautiques 1995 traite complètement et strictement très bien de la réalisation d'un petit voilier CP (T1 théorie, T2 dessins calculs, T3 constrution, aménagements, gréements).


outremer:Vous pouvez déjà vous faire la main en construisant la petite "Banikette" de Banik ().·le 02 déc. 14:18
02 déc. 2020
0

Hors-sujet dans le sujet.
Alors qu'il y a tant de petits bateaux d'occasion à vendre pour des prix très raisonnables, et correspondant à ce programme, pourquoi vouloir dessiner puis construire soi-même un bateau pour un résultat qui peut être satisfaisant comme très décevant ?

Mon post n'est nullement polémique. C'est juste un sentiment personnel que j'exprime.


mitch58:le gars ,c’est un grand garçon,si il voulait s’acheter un voilier d’occasion ca fait longtemps qu’il l’aurait fait...et si il veux construire son bateau,c’est qu’il veux le realiser lui meme,c’est son plaisir,construire puis utiliser le fruit de ses travaux.·le 02 déc. 15:03
mocitoo:peut etre tout simplement le plaisir...·le 02 déc. 15:05
Kobaia:Vous avez raison. Chacun prend son plaisir où il le trouve. J'aurais dû m'abstenir de poster mon commentaire·le 02 déc. 19:33
02 déc. 2020
0

euh,le gars il ne demande pas vos avis...il demande comment s’y prendre,ouvrages,logiciels...
une fois de plus sur heo,chacun y va de sa sauce..et ca part en vrille en 2 secondes..


msailhan:Le tirant d’eau sera de 1,25 ou 1,30, avec le bulbe en bas c’est évident !·le 02 déc. 15:04
02 déc. 2020
1

C'est un exécutable



Fanche75:Merci·le 02 déc. 15:58
02 déc. 2020
0

Bonjour
le logiciel gratuit du regretté Coleno

www.logitheque.com[...]o-22124


Fanche75:impossible à télécharger·le 02 déc. 16:00
02 déc. 2020
0

On vient de réinventer le 590... sorti en 1963 !
et conçu pour, devinez quoi ? Le bassin d'Arcachon ! (Lanaverre était basé à Bordeaux....)
Il y en a eu plus de 2 000 construits !


msailhan:Rien à voir avec le 590, mon bateau actuel : un excellent bateau, mais qui cale 40 bons centimètres, car il a une quille plus une dérive.·le 02 déc. 23:55
02 déc. 202002 déc. 2020
0

Pourquoi pas le Ker-Bulot?

250 euros les plans

www.boat-et-koad.com[...]-5m.php

photos.google.com[...]eB027fA

Et pour quelques idées 200 euros le plan
get.google.com[...]xIcg4PC

Et l'archi j'adore autant lui donner un peu de sous :-)


Fanche75:c'est bon là y'a tout...·le 02 déc. 16:09
Tupperware :mdr ouaip il y a pas mal :-)·le 02 déc. 16:14
bil56:c'est vrai que le ker bulot ressemble d'assez près à ce qu'il cherche·le 02 déc. 17:30
02 déc. 2020
0

Il y a eu des bacs à sable Arcachonnais fabriqués en polyester sous vide. Je sais que c'était pas vieux et construit du côté de Bordeaux.
Bien sûr, c'est 12 m mais ces modeles ont été dessinés localement.
Possible de retrouver la trace au travers des distributeurs de résine.
Safran relevable interessant.


02 déc. 202002 déc. 2020
0

Très vieux mais très pédagogique car il explique comment faire les calculs à la main "calculs de carenes" De Jean Angeli. On en trouve parfois sur LBC ou EBay.


Calypso2:sur Gutelle aussi ,l'interet c'est que l'on comprends ce que l'on fait ce qui n'est pas le cas avec un ordinateur qui t'envoie un tas d'info auquel le debutant ne comprends pas grand chose et donc ne sait que faire ·le 02 déc. 20:00
02 déc. 2020
0

J'avais passé cette information. Le Te doit être dans les 15 cm. Mon ami l'avait dessiné à l'oeil..

www.hisse-et-oh.com[...]-aviron


03 déc. 2020
1

Un lien qui peut conduire à d'autres sur les Scows et Zeeschouw :
www.tackingoutrigger.com[...]ge.html
Peut-être plus facile d'explorer ce qui existe sur le web que de réinvente l'eau chaude...


03 déc. 2020
1

Il existe un bateau néerlandais sur un programme similaire.

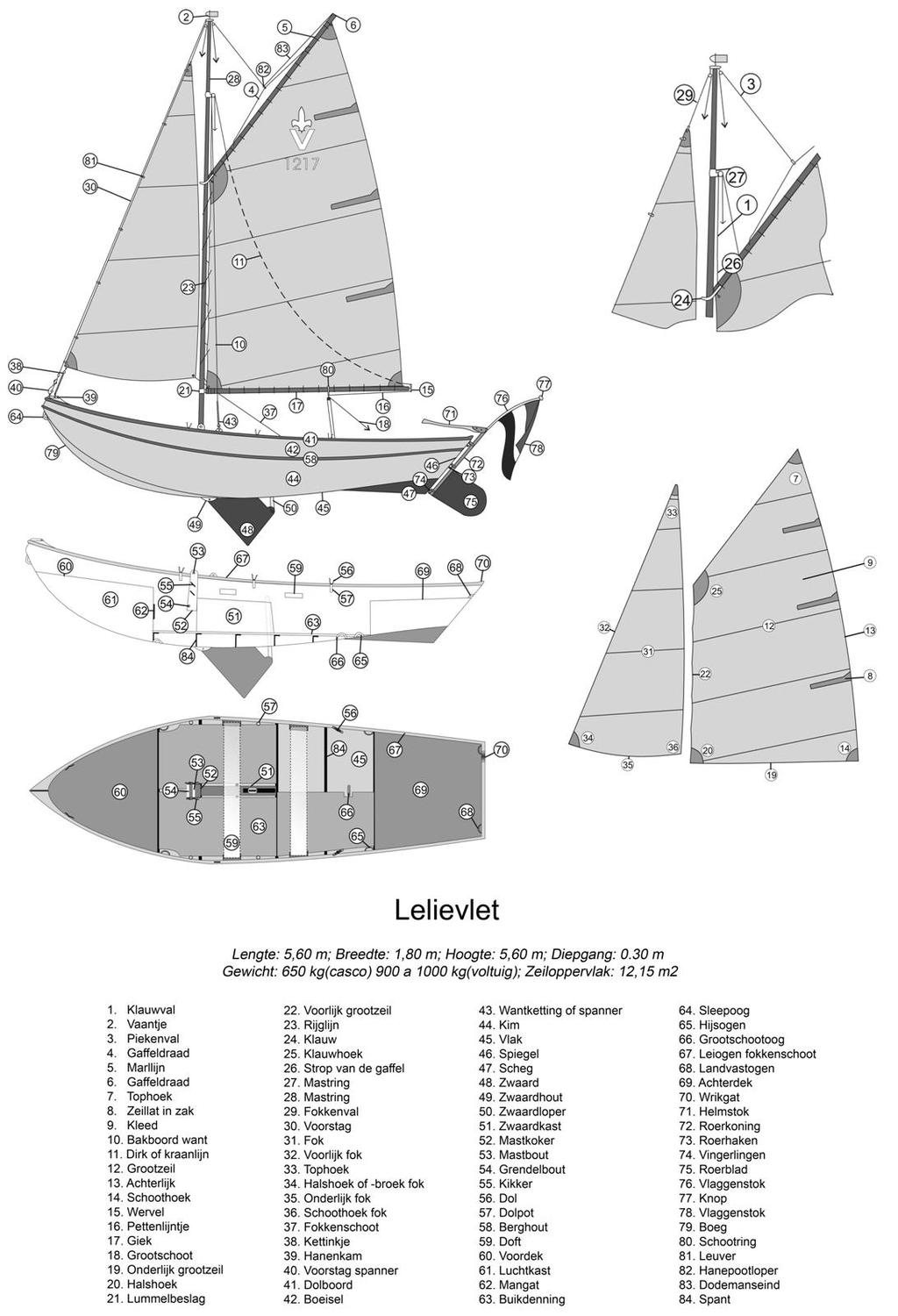

Double bouchain à fond plat, initialement en acier pour les Scouts marins : le Lelievlet (=nénuphar).
Construits depuis en inox, alu et même contreplaqué.
Les plans complets sont disponibles gratuitement sur le net....


03 déc. 2020
0

A l’époque les chantiers Wibo et VanDeStadt proposaient des bateaux livrés sur mesure à différentes étapes de finition. Je ne sais pas si des chantiers travaillent encore ainsi.
Si oui, ça peut aussi être une idée pour celui qui veut s’affranchir des calculs de carènes. Une coque nue et au travail.
