Changement batterie d'une balise personnelle AIS type Kannad R10

Bonjour,

quelqu'un a-t-il déjà changé par lui même la batterie d'une balise personnelle AIS type Kannad R10, Mc Murdo S20 (identiques), ou Onwa ( elles se ressemblent beaucoup...)

Et si oui, avez vous la référence de la batterie?

La procédure est disponible ici : www.oroliamaritime.com[...]MOB.pdf

www oroliamaritime.com/wp-content/uploads/images/servicebulletins/MG018-ServicingofMcMurdoS20andKannadR10AIS_MOB.pdf

NB : Avis à ceux qui ne l'ont pas fait mais qui ont un avis : ma question ne porte pas sur le fait que ce soit raisonnable/autorisé ou pas de le faire soi-même.

merci ;-)

L'équipage
06 juil. 2020
07 juil. 2020
0

apparemment personne... je viendrai peut être vous raconter dans quelque temps alors...


21 juil. 2020
1

Bonjour,
J'ai 2 balises Kannad R10 à bord du bateau, les dates d'expiration sont dépassées (Aout 2019). Par curiosité j'ai déclenché l'une d'entre elles, et elle a fonctionné 78 heures. Je voulais voir quelles sont les indications AIS de la balise sur l'écran du bord.
Navire classe : A - Symbole : un point bleu - N° MMSI : 970 ... ...
Maintenant, il faut que je remplace les 2 batteries. Donc je suis dans la même situation, soit les expédier chez SAS Orolia à Guidel, soit le faire soi-même. Mais quel type de batterie ? et sans doute remplacer le joint d'étanchéité.
Donc je suis également demandeur d'information sur ce sujet.


21 juil. 2020
0

Bonsoir, merci de ce retour.
tu as déclenché cette balise en réel? Ca ne déclenche pas une vraie alerte??

je n'ai pas encore ouvert la mienne qui se périme en 2020, elle fera encore 1-2 saisons.
pour savoir quelle batterie.... il faut ouvrir. au vu de la notice, c'est une batterie (Lithium 6V 8.4Wh) assez standard cablée avec 2 fils et un connecteur relativement standard aussi. Je pense que c'est facile à trouver

Du coup en écrivant, j'ai cherché...et trouvé :
www.batteries4pro.com[...]b1.html

en poursuivant la recherche on doit tomber sur la batterie d'origine "chinoise" à moins de 20€


21 juil. 2020
0

Bonsoir,
Merci pour l'info, je vais pouvoir commander.
J'ai déclenché la balise en voulant faire le test, mais j'ai été trop curieux en tentant de dégoupiller, et pas de possibilité de l'arrêter. malgré ses 8 ans, elle a parfaitement fonctionné. J'ai prévenu le sémaphore de Saint-Julien de l'incident en donnant mes coordonnées. Sans conséquences pour la suite.
Le symbole de la balise se confond avec l'icône du bateau, donc on ne la voit pas. j'ai déplacé la balise avec mon annexe sur la plage de Houat. Résultat voila la photo de l'écran Mac ENC.
Cordialement.
AG
/Users/andreguillermic/Desktop/20200718_100010.jpg


21 juil. 2020
0

Fais nous un retour (voire des photos)
Reste la question du joint, si il est OK au démontage, un peu de graisse qui va bien et c'est reparti?
le test d'étanchéité de la note de service consiste à tremper dans l'eau et voir si ça bulle...


21 juil. 2020
0

La photo ne passe pas sur le fil Hisse et Ho. Peut-être en MP ?


12 août 2020
0

Bonjour,
J'ai réduit la taille de la photo de l'écran. On voit la position du voilier et celle de la balise (sur la plage).
Cordialement.


13 sept. 2020
0

Bonjour tricot vert , j'ai du loupé la suite de ce fil en partant naviguer ;-)
as-tu commandé/changé la batterie? à quoi ressemble le joint?
Merci d'avance.


14 mai 2021
0

Bonjour,
Je réactive ce post car je dispose de 4 balises srs safelink r10 qui sont périmées (mai 21).

Est-ce raisonnable de tenter un changement de batterie soi-même ?
Qui l’a fait ?
Dispose t on d’une garantie en le faisant faire en atelier ?


22 juin 2021
0

Bonjour à tous,
Bonjour tricot vert,
Finalement as tu commandé et changé la batterie de tes balises Kannad R10
ou quelqu'un aurait il tenté (et réussi) cette opération ?
J'en possède 2 périmé en 2020 et je voudrais bien les mettre à jour
merci de vos réponses
Cdt


23 juin 2021
0

Bonjour,
je n'ai pas tenté, pour ma part j'attends la fin de saison.
Avec le manuel et la ref de la batterie ca doit être possible.

(je n'ai pas cherché d'autre source d'appro pour cette batterie, mais ça doit se trouver)

La seule inconnue c'est l'impossibilité de changer les joints.

Yapluka tenter ;-))


23 juin 2021
0

Bonjour,
merci de ta prompte réponse
J'avais ce document dont tu indiques le lien, mais qui ne donne pas grand chose pour le moment, sinon que la reference chez OROLIA du kit battery est "Kannad Marine Safelink R10 battery Kit 8-220A"

Egalement trouvé une solution : renvoyer la balise chez Orolia fabricant à Portsmouth UK
Le changement pour 73 £ (+ TVA ?, frais de douane ? port Retours ?)
ça fait chaud le changement de batterie
OROLIA est présent à Guidel (80 salariés) ZI des 5 Chemins 56520 Guidel
mais impossible à joindre, le seul N° trouvé 02 97 02 49 49
Yapluka yaller



23 juin 2021
0

PS la balise MOB1 de chez Ocean Signal n'a apparemment rien à voir avec la R10
quand à la batterie ???


23 juin 2021
0

PS la balise MOB1 de chez Ocean Signal n'a apparemment rien à voir avec la R10
quand à la batterie ???


24 juin 2021
0

Bonjour à tous
Je viens de commander 2 piles 6V lithium LB9M pour balise Kannad R10, pour un montant de 107,12 euros port inclus. Elles sont fabriquées en Asie puis conditionnées en France, le délai de livraison est d'environ 3 semaines. Le conseiller me dit que ces piles n'auront pas de date d'expiration indiquées sur la pile.
Pour mon autre balise, date d'expiration Août 2019 également, je me contente de faire le test pour vérifier de l'état des piles (sous la partie jaune : pull press to test).


24 juin 2021
0

Bonjour tricot vert, bonjour à tous,
Espérons que la batterie LB9M n'est pas uniquement fabriquée pour la balise Océan Signal pour qui elle est commercialisée et qu'elle soit adaptable également sur la Kannad R10
Merci de nous tenir informé quand tu auras reçu et monté tes batteries
Pour ma part, mes 2 balises Kannad R10 expirent "Fev 21" je vais donc faire le test et je vais patienter jusqu'à la saison prochaine si elles passent le test
A suivre


24 juin 2021
0

Suite,
Pour tester les piles, dégager la languette orange et non pas jaune.


24 juin 2021
0

Merci tricot vert, si tu peux éventuellement prendre qq photos au démontage/remontage et nous raconter..Merci


25 juin 2021
0

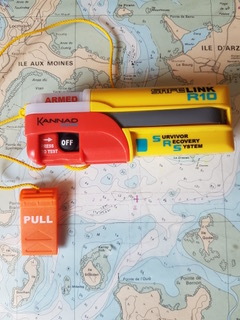

Il suffit de tirer latéralement sur la languette orange pour ouvrir et faire le test.


25 juin 2021
0

Merci Tricot Vert, ma demande ne portait ps sur le test, mais sur l’opération de changement de batterie, notamment avec les joints.

Si la batterie est d'origine asiatique (comme presque toutes), on doit pouvoir trouver le modèle et demander au fabricant, même asiatique, de câbler dessus un connecteur précis.
D'ailleurs, si lorsque tu les reçois tu peux faire des photos précises des connecteurs des 2 cotés et mesurer l'entraxe des broches, ce pourrait être intéressant. (Bien que ce type de connecteurs soit un enfer au niveau des références, ça se tente)
merci


08 juil. 2021
0

Bonjour à tous,
Je viens de remplacer les piles que j'ai commandé chez batteries4pro. Problème : les connections +/- sont inversées sur leur modèle de pile. Après échanges avec le conseiller, il suffit de soulever la languette du connecteur, dégager l'extrémité du cable et inverser. Donc attention : il existe donc 2 modèles de connexion.
Les piles que j'ai reçues ont un voltage de 6,1 et 6,0, alors que celle qui est périmée (11 ans) et que j'ai retirée a toujours un voltage de 6,4 !!!
J'ai suivi la procédure McMurdo service bulletin du 22 Janvier 2016 (en anglais) qui décrit très bien sur 10 pages et 23 photos le démontage/remontage de la balise. Il me parait important de bien respecter les étapes : réinitialisation, test de déclenchement et test final de la batterie.
J'ai appliqué de la graisse blanche sur le joint pour améliorer l'étanchéité, ainsi que sur le capuchon de déclenchement qui me paraît difficile à percuter en tirant sur la ficelle jaune.
Bonne navigation.


23 avr. 2023
0

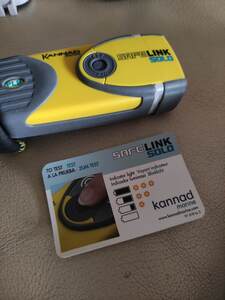

bonjour a tous j ai a bord des kS33R identique au kannad R10 ou murdoc S20 et pour changer les piles voir la doc MG018.
ci-jointe j ai rajouter la référence de la pile 6V lithium 98-220A



23 avr. 2023
1

j avais oublié en version Fr



Maxfun:il faut mettre une étiquette pour la date de peremption ·le 23 avr. 10:52
