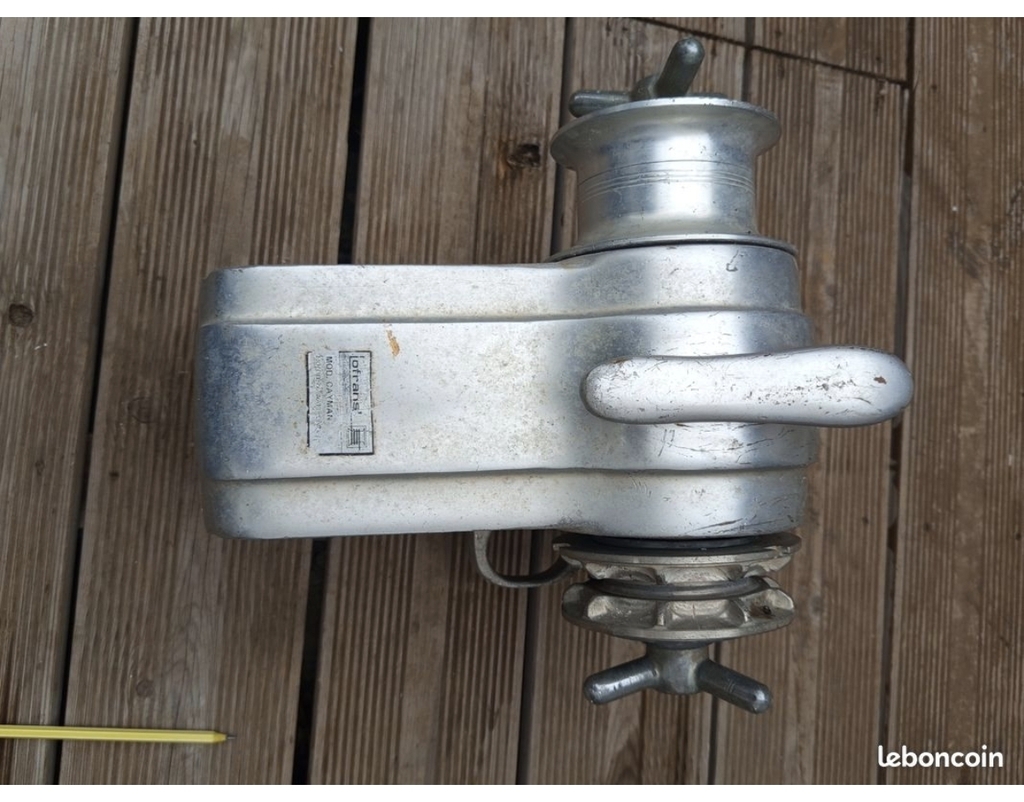

Help branchement guindeau électrique Lofrans caïman

Bonjour est-ce que quelqu'un pourrait m'aider pour le branchement électrique dun guideau j'ai trois fils un bleu un marron un noir j'ai acheté un relais avec télécommande seulement je ne sais pas comment brancher ce Guindeau quand je le test il marche dans un sens ou dans l'autre mais j'ai l'impression qu'il me faut deux relais pour le faire marcher si quelqu'un peut m'aider merci

#branchement#electrique#guindeau

Matea13

Tous
Non lu

Télécharger le manuel sur internet bengali130127h

Merci Matea136h

Le noir c'est le négatif. Le bleu c'est le pos... Fabien836h

Salut, A Matea13, Pour le Caïman de chez Lofr... Mamita4h

he oui il faut deux relais ou un relais combina... mayko3h

J'ai le Cayman. Dans mon souvenir, il est vendu... Pripas11m

bengali13012

Télécharger le manuel sur internet

Répondre

Matea13

Merci

Répondre

Fabien83

Le noir c'est le négatif.
Le bleu c'est le positif pour la remontée et le marron le positif pour la descente ou l'inverse.

Il faut un relais pour guindeau 3 fils.

Répondre

Mamita

Salut,
A Matea13,

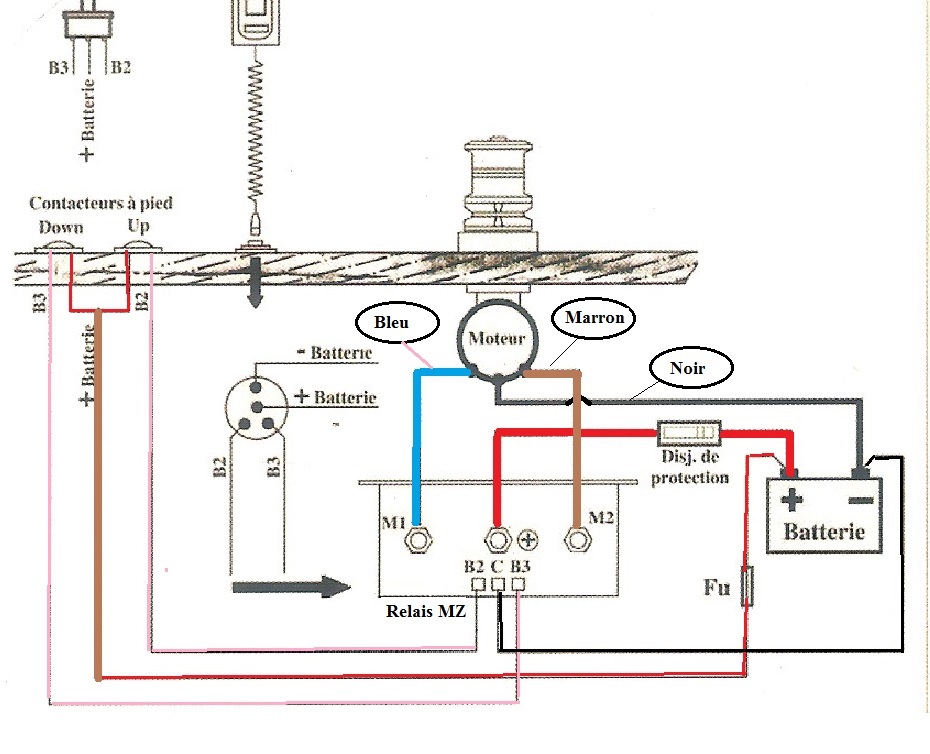

Pour le Caïman de chez Lofran's, il te faut un relais MZ (3 grosses bornes + 3 pour la Tc).
Le gros fil noir du moteur va au négatif (-) de la batterie.
Le gros fil marron du moteur ** va sur la borne M2 du relais MZ
Le gros fil **bleu du moteur va sur la borne M1 du relais MZ

Le gros fil rouge du relais va sur la borne positive (+) de la batterie

Nota: on peut inverser les gros fils (marron et/ou bleu) suivant le sens montee/descente.
Mamita
