Yanmar, touteau coté inverseur => y a t il une clavette ?

Bonjour,

Je cherche a comprendre comment la puissance est transmise en sortie de mon inverseur Kanzaki KM2P au tourteau d'accouplement.

D’après les doc, c'est un simple écrou qui serre ce tourteau sur l'arbre de sortie, mais ça me semble insuffisant pour transmettre la puissance.

Je pense qu'il devrait y avoir une clavette ("key" chez nos amis du brexit), mais je ne la vois pas.

Je ne pense pas que la goupille ("pin") puisse faire le boulot.

Ca veut dire aussi que le tourteau devrait avoir une rainure pour la clavette, tout comme l'arbre de sortie.

Comment savoir sans tout démonter ?

L'équipage
18 sept. 2020
18 sept. 2020
0

Bonjour

Sur mon Yanmar 2GM puis 3GM il y avait une clavette avec rainure sur le tourteau.

Le Moko


18 sept. 2020
1

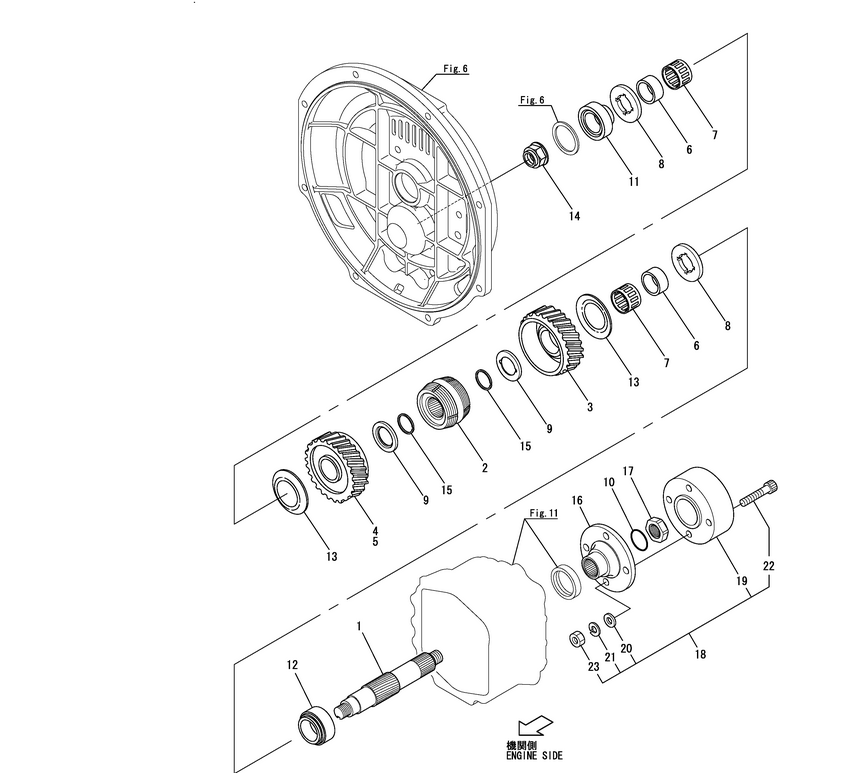

à la vue de l'éclaté dans le manuel de mon KM35P qui comprend le KM2P-1 la sortie est cannelée comme le tourteau !
comme sur ton éclaté me semble t il .
Fred


18 sept. 2020
2

ça n'a rien à voir !
ces éclatés sont ceux de l'arbre interne porte cône, mais on ne voit pas l'arbre de sortie ...
le tourteau est emboité sur des cannelures
selon le tourteau, l'arbre d'hélice est bloqué par les machoires du tourteau plus une vis pointeau anti-rotation, ou une goupille genre mécanindus


19 sept. 202019 sept. 2020
0

voilà un éclaté du KM35P dont le manuel est commun au KM2P-1
On voit bien que le tourteau y est cannelé


20 sept. 2020
0

Ha ben oui, tout simplement.
J'avais mal lu le schéma, mais les cannelures sont bien évidement sur la sortie, l'autre coté de l'arbre étant libre ...

Merci !

@Le moko, Bil56: la question est sur l'intérieur de l'inverseur, pas sur le tourteau coté arbre d'hélice

@ZZCC: tu aurais cette doc au format électronique ?


LeMoko:Oui Louarn tu as raison je n'étai pas sur le bon bout. ·le 21 sept. 2020 00:12
20 sept. 2020
