Voyants du tableau electrique

Bonjour à tous
Je vais poser des questions très quiche (mais cela ne durera que jusqu'à comprendre vos réponses).
Comme beaucoup, j'ai un vieux tableau electrique 12V, avec sa vingtaine d'interrupteurs, fusibles à tube, et les voyants lumineux témoignant de l'usage du circuit, qui marchent ou pas....
Donc a changer-ressouder !
Et wago-iser, merci des conseils trouvés ici

Quelqu'un a attiré mon attention sur l'economie de consommation a espérer de nouveaux voyants LED (rouge).

Toute economie d'energie m'interesse, détestant le moteur (meme pour recharger) et sur mon 8m la surface de panneau solaire etant limitée, sans meme parler de mettre un Raspberry OpenPlotter..

  1. Quel gain de consommations comparées entre le traditionnel voyant rouge (20 mA ?) et un equivalent LED ?

  2. Avez-vous des références de composants (et sites fournisseurs) à me suggérer ?

  3. Même question pour avoir une sortie régulée 12V juste, à introduire en amont du circuit d'éclairage par ruban LED casto ou leroi de maison.

Merci de vos avis,

L'équipage
#Électricite#Electronique
voilicvoilic
17 nov. 2022
LeMokoLeMoko
17 nov. 2022

Bonjour Voilic

Réponse partiel
Pour tes voyants, le gain ne doit pas être énorme, mais en revanche tu auras un gain en fiabilité.
Site de composant électronique tu as fr.rs-online.com[...]/web/

Le Moko

voilic:Merci pour cette piste fr.rs-online.com[...]anneau/ Il faut que je vérifie donc le diamètre de mes actuels témoins.·le 17 nov. 2022 23:24
Ajouter un commentairePublier
Oliver29Oliver29
17 nov. 2022

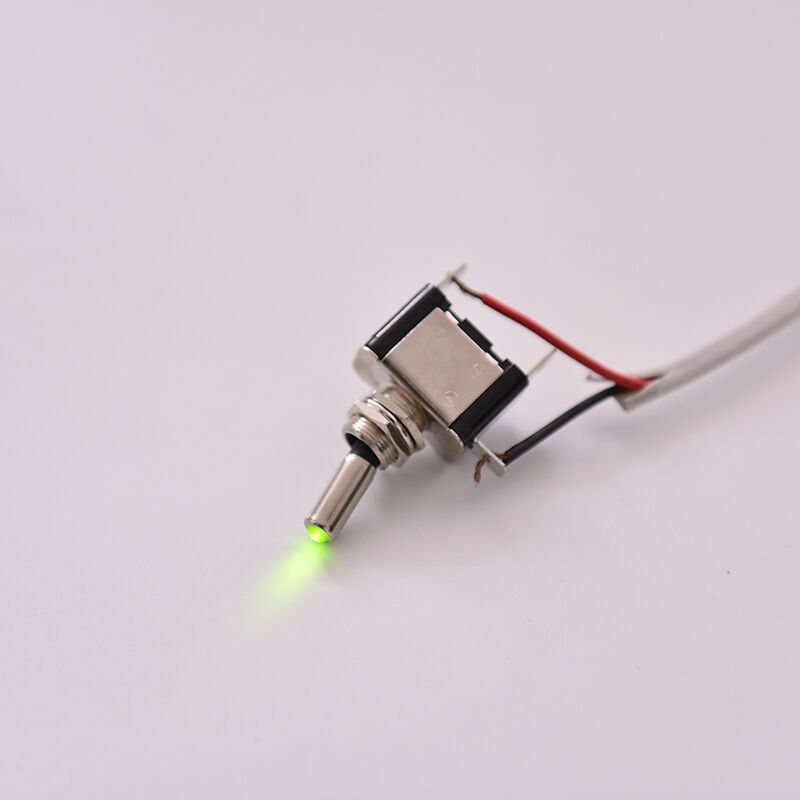

Si tu as peu de place, tu peux cumuler inter et led (que tu peux trouver de différentes couleurs). J'ai pris les miens sur ebay (origine RPC)

Oliver29Oliver29
17 nov. 2022

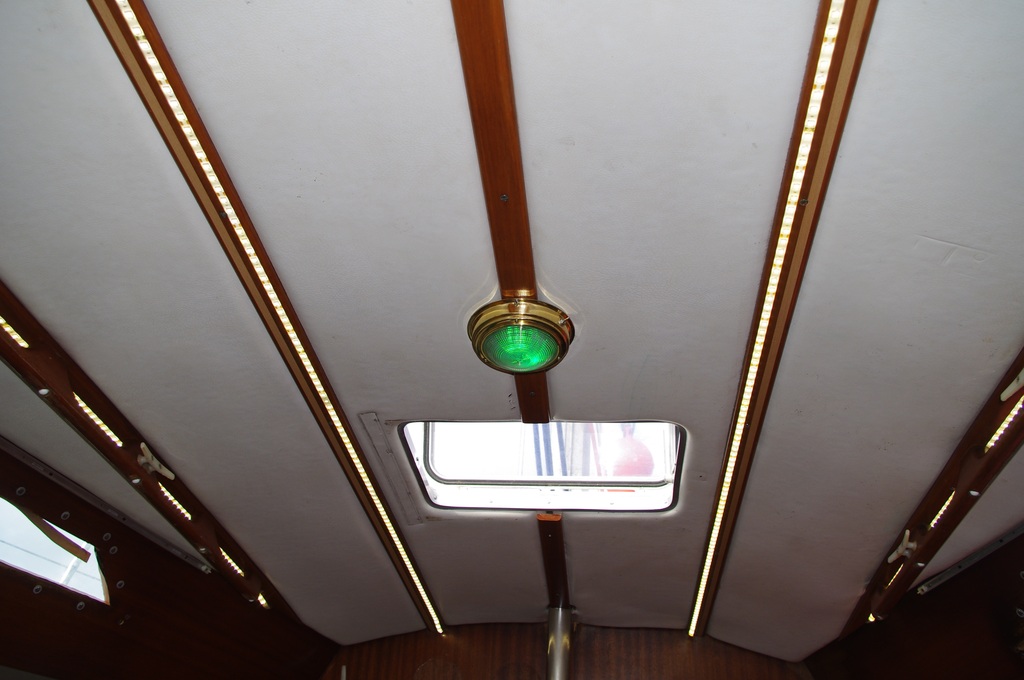

Sinon, j'ai monté les rubans LED sur variateur (à la place de régulateur). Le variateur accepte jusqu'à 30V. Et si tu ne veux pas une lumière trop forte, le variateur est là pour ça. J'ai monté un variateur par ruban. Ainsi, je n'allume que la partie utile pour la table, ou la lecture.

voilic:OK merci pour l'idée "variateur" ; mais le but est de limiter la sortie en 12V à destination des LED, automatiquement meme si la batterie est en charge (chargeur de quai ou alternateur) et que la tension varie seule entre 10 et 15V ...·le 17 nov. 2022 23:21
LeMoko:Voilic en fonction de tes futurs LED tu verras que la régulation est déjà intégré, voir elles sont "bitension" 12/24v·le 17 nov. 2022 23:56
voilic:Merci de l'idée : effectivement, s'il on prend des LEDs a large plage d'utilisation, le problème ne se pose plus, mais ce n'est pas le materiel dont je dispose... ·le 18 nov. 2022 16:42
Ajouter un commentairePublier
J-MarcJ-Marc
18 nov. 2022

Bonjour,
J'ai utilisé sur mon bateau ce modèle d'interrupteurs étanches à bascule avec une led bleue intégrée. J'aurai peut être du prendre le modèle à voyant rouge.

fr.rs-online.com[...]8681660

Un essai à la maison m'avait montré que la led "haute luminosité" éblouissait vraiment trop. J'ai donc mis des résistances de 3,3kohm en série avec chaque led, ce qui a baissé la consommation à 3mA seulement par led.

A l'usage; je pense que cela éclaire encore trop et que j'aurai pu mettre une 4,7kohm.

J'ai aussi supprimé tous les fusibles en les remplaçant pas des fusibles automatiquement réarmables
de marque littelfuse, polyfuse, multifuse, ..... J'en ai installé un sur chacun des fils partant du tableau (deux pour les feux de route par exemple et quatre pour le bouton d'éclairage intérieur) en choisissant chacun avec un I Trip supérieur de 30% à la consommation normale. Cela coûte moins d'un euro pièce. En cas de court-circuit, le courant est en gros divisé par deux par le fusible réarmable et le fusible refonctionne normalement dès que le défaut disparaît.

Pour les appareils consommant un peu, si on installe le fusible entre l'arrivée + des batteries et l'interrupteur et son voyant, le voyant ne s'allume pas grâce au fusible s'il y a un défaut.

Multifuse MFR.pdf
voilic:Bonsoir. Je n'envisageais pas de changer les Interrupteurs existents, qui sont moins fragiles qu'un levier proeminant. Je vais regarder ce materiel de fusible rearmable, mais j'ai deux interrogations :- que veut dire "courant divisé par deux" : ou bien quel est le principe de ces fusibles ?- quel intérêt de mettre fusible sur chaque retour - noir, en plus de l'aller +12V rouge : un "clapet anti-retour" ou juste le principe de double diviseur, j'ai du mal à comprendre ? ·le 18 nov. 2022 16:50
J-Marc:Je ne voulais pas dire rouge et noir mais chacun des fils rouges. Pour les feux, j'ai un câble vers l'avant et l'autre vers l'arrière. Pour l'éclairage intérieur, j'ai 4 ou 5 câbles qui partent du tableau. Le fonctionnement repose sur des matières dont la résistance électrique augmente beaucoup en chauffant sans que le composant s'endommage. Il y a alors un point d'équilibre sans risque. Il est donc réutilisable. Cherche dans Wikipedia fusible réarmable PTC·le 19 nov. 2022 09:53
voilic:Merci pour la precision.·le 20 nov. 2022 04:42
crescent76:Pour infoslacavernedelucan.com[...]re-led/ ·le 20 nov. 2022 10:48
Ajouter un commentairePublier
SailingFroggySailingFroggy
18 nov. 2022

Pour mon petit bateau (Kelt 7.60), j'ai acheté (et monté) à 6 interrupteurs ... ce qui est déjà un de plus que ... et qui me suffit amplement.

Si tu as vraiment de besoin de 20 interrupteurs à ton tableau, tu peux acheter 3 .

Mais j'avoue qu'autant d'interrupteurs au tableau sur un 8m (pas beaucoup plus grand que le mien) me rend perplexe : tu es super équipé ... ou bien, il y a quelque chose que je n'ai pas compris.

voilic:J'ai actuellement une quinzaine d'interrupteurs+fusibles : entre les electroniques+pilote+radar+vhf les feux route et pont, deux circuits eclairage, sans oublier glacière et eclairage compas, cela va vite... ·le 18 nov. 2022 22:35
Ajouter un commentairePublier
doumé3doumé3
18 nov. 2022

5 voyants de 20 mA, ça fait 0,1 A ou 2,4 A.h en 24 heures est ce que ça vaut la peine de s'emm.....?
