Vous en réviez: superposer cartes marines et vues Google Earth dans OpenCpn

C'est 'oem', un plaisancier danois de Vejle, possesseur d'un Drabant 22 du nom de Lykkedragen
qui vient de publier la solution sur le forum américain CruiserForum
Voici mon premier essai (pour Michel...)
Bon, reste à écrire le tuto...
et je vous préviens, vous n'en ferez pas des centaines...

L'équipage
30 déc. 2010
30 déc. 2010
0

pas facile
à ajuster le calque mais ça marche très bien.

Le lien sur cruiserforum: www.cruisersforum.com[...]-3.html

Merci beaucoup.
++

30 déc. 2010
0

Bravo Marga
J'aime bien les élèves qui suivent...devant le prof ;-) On attend ton exemple... et les améliorations éventuelles à la procédure

30 déc. 2010
0

Pas mal
mais je n'ai pas compris comment ça marche !

J'attends le "tuto".

30 déc. 2010
0

Moi aussi Sailor54 excelle
Cà me permet de feignanter ;-) ;-) ;-)

30 déc. 2010
0

revenant du cruserForum...
Il y a des copies d'écran superbe ... On dirait Ar Goured n'est il pas ???
Michel

30 déc. 2010
0

ya !!
treac'h ar goured ...

30 déc. 201016 juin 2020
0

Bon voici une première version du tuto
Bouclez vos ceintures, on y va
1 - Ouvrez Google Earth (= GE), zoomer vers votre mouillage favori, et ouvrez la barre latérale gauche

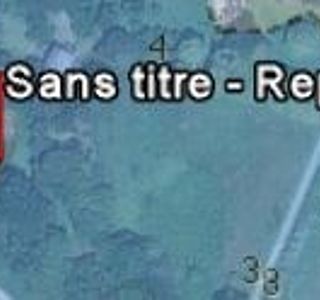

2 - placez 4 repères (punaises) vers les 4 coins de la vue choisie (pas trop contre les bords): onglet ajouter &gt repère &gt et positioner le en le faisant glisser. Faites OK dans la fenêtre qui s'est ouverte (inutile de donner un nom) (recommencez 4 fois). 4 cases notées 'sans titre - repères' se sont ouvertes dans la barre latérale de GE onglet 'Lieux'
3 - Tapez r au clavier pour réorienter vers le Nord et créez une carte KAP (par exemple test.KAP) comme expliqué dans le fil précédent.
Laissez ouvert GE.
4 - Ouvrez cette carte avec OpenCpn. Vous devez voir vos 4 punaises jaunes. Zoomer au maximum et mettez une marque (clic droit - insérer une marque ici) A LA JONCTION entre le corps jaune de la punaise et sa pointe(pas au bout de la pointe) pour les 4 marques.
5 - Fermez OpenCpn et retirez la carte test.KAP du dossier de cartes ouvert avec OpenCpn
6 - Rouvrez OpenCpn. Vous devez avoir 4 marques du votre carte. Avec un logiciel de capture d'écran (Gadwin PrintScreen est parfait pour ça) qui permet de choisir un rectangle, sélectionnez la zone sur la carte (en incluant bien les 4 marques) et sauvegarder (par exemple mouillage.jpg) au format jpg
7 - reprenez GE. Importez mouillage.jpg: onglet ajouter &gt superposition d'image, et dans la fenêtre qui s'est ouverte 'Parcourir' pour chercher mouillage.jpg, NE PAS FAIRE OK, régler la curseur 'transparence' environ au milieu (choisissez le réglage optimum, c'est magique, hein...)

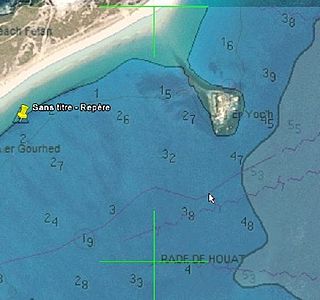

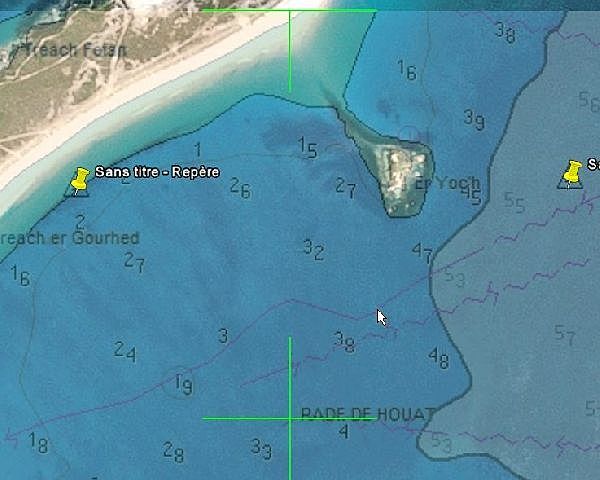

8 - le jeu (voir image) consiste maintenant à placer les marques sur la jonction corps/pointe des punaises en (1) glissant la carte avec la croix verte centrale, et (2) l'en l'étirant avec les moitiés de croix au milieu de chaque bord (normalemnt on n'a pas besoin du losange à gauche qui permet la rotation)...
9 - Quand tout est bon, faites OK dans la fenêtre 'nouvelle superposition d'image' et décochez les 4 cases 'sans titre - repères' pour les faire disparaître. Il ne reste que les 4 petites marques pas très génantes sur la vue.
10 - et faites une carte KAP de la manière classique. Dans OpenCpn, vous pouvez supprimer les 4 marques: il restera celle qui sont sur la vue Google. (leur plus ou moins bonne superposition sur la vue Google et sur la carte indique si vous avez été soigneux dans la superposition)...

PS la procédure des punaises pour la superposition est de moi, mais l'idée générale de l'import des jpg dans GE est d'oem

30 déc. 201016 juin 2020
0

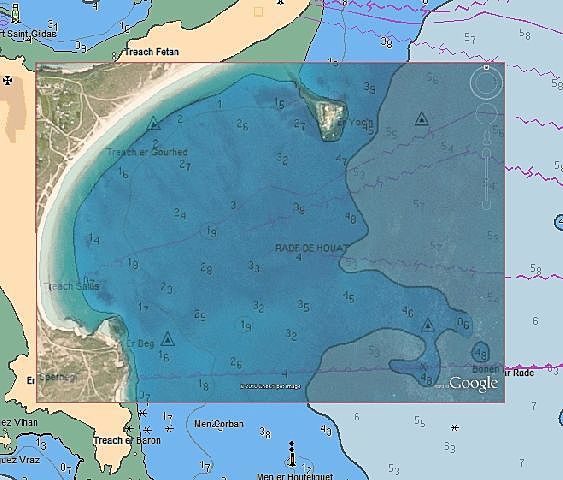

Le résultat
définitif

30 déc. 2010
0

On vit une époque fantastique
Et bien fréquentée qui plus est !!!
Bravo !!!
Je pense que nous déboucherons bientôt sur des possibilités d'interactions phénoménales, avec nos documents de navigation !!!
Encore une fois bravo et une étoile... Cà mange ps de pain

30 déc. 2010
0

Copie d'écran - Gadwin Print screen
Pour ceux qui n'aurait pas un logiciel efficace de capture d'écran
www.gadwin.com[...]dex.htm
Prenez la version gratuite (freeware)

Mes préférences, au cas où..

Préférences: Raccourci clavier: Ctrl+Printscreen
Cacher l'îcone pendant la capture

Source: zone rectangulaire

Destination: Copier la capture dans un fichier
Demander le nom du fichier après la capture
Dossier d'enregistrement : Desktop (= bureau)

Image: JPEG Bitmap (*jpg)

30 déc. 2010
0

Merci à toi
Merak pour nous avoir donné les courants des côtes Atlantiques sur OpenCpn

Pour les nouveaux et les distraits
docs.google.com[...]/leaf

30 déc. 2010
0

Bien joué Sailor
Même si la manip de création est longue & contraignante, la transparence donne un plus indéniable aux cartes .

Bel esprit communautaire.

Bravo et merci pour l'investissement !

31 déc. 2010
0

Oh punaise(s)
terrible la procédure des punaises; moi j'ai fais çà à la bourrin, en passant une heure faire coïncider des détails

++

02 jan. 2011
0

j'suis nulle
vraiment très nulle car je n'y arrive pas, je bloque sur "ouvrir cette carte avec Opencpn.

02 jan. 2011
0

Cherchez
le fil "De Google Earth à OpenCpn...UN FREEWARE" dans ce forum (dernier message du 30/12, voir la liste à 7 jours...)
pour les indications...

30 déc. 2010
0

Merci Sailor54
Merci pour ce superbe travail!!!
On y avait rêvé sans y croire...

31 déc. 2010
0

Cette procédure de superposition
est intéressante sur un plan théorique, car un peu lourde, mais elle démontre le futur. Le futur, on l'espère tous, c'est que OpenCPN prévoit de pouvoir donner une transparence à une image superposée et là, cela sera le pied ...... :-D :-D

En attendant, bonne fin d'année à tous et, en particulier à nos spécialistes informatiques qui nous ou super bien aidé en 2010.

je suppose que Mérak56 et Sailor54, pour les principaux, se reconnaitront. ;-)

02 jan. 201116 juin 2020
0

Tu as totalement
raison, nisouck, sur tout...
J'en ai quand même fait une, pour voir : c'est vrai que ça prend un peu de temps, mais le résultat est carrément sympa (à mon avis).

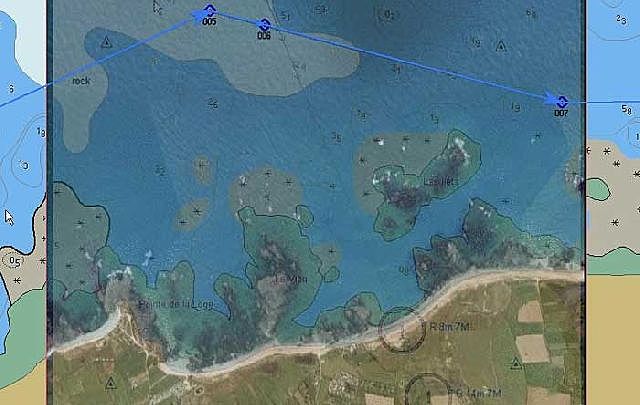

En voici une photo pour remercier Sailor (c'est entre Fermanville et Barfleur)

31 déc. 2010
0

Merci Sailor54
pour ce tutoriel qui compléte parfaitement celui de "Google Earth".

Cette nuit j'ai récupéré les CM93 ed2 2010 avant que le site ne soit définitivement fermé.

Avez-vous remarqué que les nouvelles versions sont, par exemple, formidablement plus précises pour St-Martin/St-Barth que la version 2002 et c'est exactement le contraire pour mon jardin habituel qu'est le Golfe du Morbihan. Il n'y a quasiment plus rien pour ce dernier alors que la 2002 est tout à fait précise.

Il faut donc jouer avec les différentes versions.

Bonne année 2011 à tous

31 déc. 2010
0

Exact
La dernière édition des CM93 qui comporte le Golfe du Morbihan est celle de 2008, aussi 'disponible'

31 déc. 2010
0

Super ce poser
J'ai enfin quelques cartes sympa des Tuamotu un peu paumées. Je n'ai utilisé que 2 repères sur GoogleEarth et pris le réticule plutôt que la punaise. On peut aussi placer ces repères sur des coordonnées précises ou arrondies.
Bon réveillon
Pierre

31 déc. 2010
0

Tout a fait vrai
Les punaises ne sont pas indispensables quand la vue Google contient des 'objets' de petite taille parfaitement identifiables. Mais ce n'est pas toujours le cas (voir mon exemple)
Pour placer les punaises sur des coordonnées, c'est moins facile quand on fait une carte à très grande échelle, comme un mouillage précis, mais c'est une excellente technique à plus petit échelle...

31 déc. 201016 juin 2020
0

Ok j'ai compris
En effet le petit viseur carré est plus pratique et on peut chosir une couleur adéquate.

31 déc. 2010
0

merci à tous
Même si je n'ai pas tout compris, en redoublant je devrais y arriver.

joyeuses fêtes de fin d'année à tous,

PS pour sailor54,vu que mes bateaux passent l'hivers sur le ponton visiteur j'en ai profiter por jeter un oeil sur ton bateau il y a 30mn , tout est OK.

cdt
JC22

31 déc. 2010
0

Je voulais dire
que les punaises sont moins faciles à manier que la marque en forme de réticule (viseur carré).
Le choix de la marque et que l'inscription de tes coordonnées arrondies se font dans GoogleEarth dans "ajouter repère", le bouton à droite du bandeau "nom" (qui reste blanc chez moi tant qu'on n'a pas cliqué dessus), et les coordonnées en dessous du nom.
Bon réveillon

31 déc. 2010
0

Bravo à tous
et une pluie d'étoiles.

31 déc. 2010
0

J'ai honte, tourné que 6 fois
Le clavier dans la bouche avant de dire la connerie quand même....

Bonne années à tous
