Votre avis sur l’Intensité et la Tension de mes panneaux photovoltaïques neufs ?

Salut la communauté !

Je viens de recevoir mes 2 panneaux photovoltaïques neufs de 330W chacun, et donc de les tester.

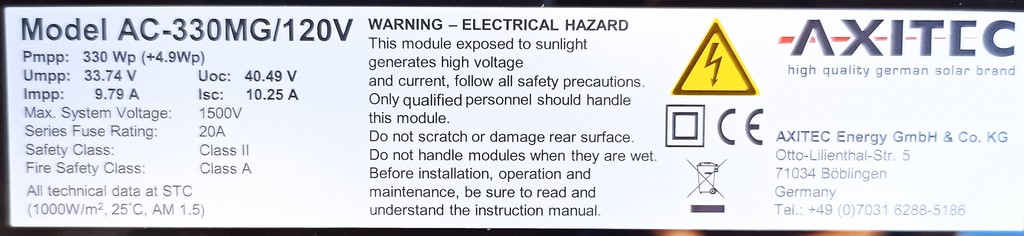

Voici les données constructeur :
(L’image semble ne pas charger correctement, je la mets donc en pièce jointe)

Et voici mes relevés pris au multimètre en sortie direct des panneaux :
Panneau 1 : 36V et 8,34A soit 300,24W
Panneau 2 : 36,7V et 8,38A soit 307,55W

Relevés pris ce jour entre 12h et 12h30 en Guadeloupe (latitude 16°N), plein ensoleillement, panneaux à l’horizontale.

Quel est votre avis ? 🤔

Merci pour votre participation à cet échange 🙏🏼

L'équipage
13 jan. 2022
13 jan. 2022
0

Salut les marins,
Tu as pris un instantané de l'instant T de midi sous les tropiques. Les données constructeur (sauf publicité mensongère) doivent etre une moyenne sous nos latitudes.
La tension est prise à vide ou à charge ? Avec un charge meme faible elle doit chuter un peu.
En fait ce qui compte c'est la capacité du panneau à délivrer un maximum du matin au soir sur un plage de températures assez large, pas sa capacité en pointe qui peut etre disproportionnée par rapport à la moyenne.
Quoi qu'il en soit, la puissance parait suffisante pour un usage courant.


Rhobetta:Aucune charge, ils ne sont pas encore montés.Merci pour ton avis.·le 13 jan. 18:33
pascal_d:Aucune charge et 8A???·le 13 jan. 19:17
Rhobetta:Pardon je me suis mal exprimé, j'ai pris la tension à vide (autrement dit, aucun équipement n'est branché sur mes panneaux).·le 13 jan. 19:48
13 jan. 2022
0

Tu arrives a 300W pour des PS de 330 W c'est super. Les données constructeurs sont toujours optimist et la je trouve qu'ils ont été raisonnable.
Il me tarde de revenir sous tes latitudes ;-)


13 jan. 2022
-2

Bonsoir. Je pense qu'il y a erreur sur la fiche constructeur. 300 w pour un panneau de 330 sont plus qu'honorable. 330 w, c'est le flash de 1000w sortie de chaine de fabrication. Dans la vraie vie on a plutot 800w de soleil les beaux jour


13 jan. 2022
1

Une question d'un béotien : Rhobetta quand tu dis que tu as pris la tension à vide, je comprends. Par contre d'où sortent les valeurs de l'intensité ? Tu as mis les panneaux en court-circuit en mettant le multimètre en position "ampères" ?
Je ne comprends pas 😯


Now:Ça ne pose aucun soucis de mettre le panneau en cc avec l'ampèremètre, c'est comme ça qu'on teste et on devrait obtenir environ le courant max que peu donner le panneau a condition qu'il soit bien orienté bien sûr. La position horizontale n'est pas l'optimum donc si on est à 80% du courant max théorique, ça n'est pas délirant. Mais c'est difficile à dire juste avec la description sommaire des conditions de test ·le 14 jan. 00:04
matelot@19001:D'après la photo de l'étiquette l'intensité de court-circuit Isc est de 10,25 A, c'est ce qu'on devrait mesurer aux bornes avec un ampèremètre. On est quand même à 18% en dessous.·le 14 jan. 00:19
crescent76:Bonjour, je pense que tout le monde oublie la résistance du shunt de l'ampèremètre·le 14 jan. 11:12
matelot@19001:Dans le cas d'un PV la faible résistance du shunt ne change quasiment pas la mesure, car le PV fonctionne comme un générateur de courant quoique imparfait.·le 14 jan. 13:03
13 jan. 202213 jan. 2022
0

Hello,
Heu, je n'ai pas tout compris non plus...😀
Je viens d'installer 2x 310W ici à StMartin, ils donnaient 36A, dessal en route, vers 13h, avec un MPTT 50A.


rapanui:bonjour pat peut tu me donner les caracteristiques de ton dessall? consommation et puissance du moteur? car 36 amps c'est la meme conso que les miens avec 1/2 cv .merci·le 14 jan. 10:10
Pat45:Hello, Ecotech 50l/h, en 12V, conso 38A...·le 14 jan. 13:23
14 jan. 202214 jan. 2022
0

Salut, qu'est ce qui te chagrine ?


14 jan. 2022
0

"Relevés pris ce jour entre 12h et 12h30 en Guadeloupe (latitude 16°N), plein ensoleillement, panneaux à l’horizontale."

Bonjour, les panneaux solaires ne doivent pas être posés à l'horizontale à moins que le soleil soit vraiment au zénith, normalement ils doivent être posés de façon à faire un angle de 90° par rapport aux rayons du soleil.
Peut etre faut il affiner leur position, mais de toutes façons ils sont pas loin de leur max

donnés pour 330w et mesurés plus ou moins 305 w, ce n'est pas si mal.


14 jan. 2022
0

La vieille formule magique : P = U x I
Puissance watts = tension volts x intensité ampères
Pat45 a installé 2 x 310 watts, puissance mesurée en atelier en "circuit libre". Si on achète des panneaux "12 volts" (pour les bateaux en général) la tension de mesure est de 17 volts + chouia (c'est marqué sur l'étiquette du panneau).
Une règle de 3 dit que la puissance est en fait (310 x 12,8) / 17 = 233 watts. Soit 233 x 2 = 466 watts réels (et non 2x310=620) pour Pat qui a mesuré 36 amp. 466 w / 12,8 v = 36 amp.
Calculs à la louche (simplifiés pour juste avoir des ordres de grandeur) mais qui donnent la bonne intensité (maxi) pour son installation. (12,8 v correspond en gros à la tension normale d'une batterie chargée en fonctionnement)
Cdt
Yves


matelot@19001:On ne peut pas calculer la puissance en multipliant la tension à vide avec le courant de court-circuit. Il faut multiplier le Vmp par Imp. Ces valeurs sont généralement données par le régulateur MPPT, avec le logiciel ou l'application faits pour, qui indique aussi la puissance qui sort du panneau.·le 14 jan. 12:58
Pat45:Oui, les batteries restent à 12.8V, dessal en route...Les anciens panneaux, 3x90W donnaient au mieux 16.5A, donc 36A me semble être une production logique avec 620W désormais...?·le 14 jan. 13:28
cochise42:les batteries devraient être réglées à 13.6 volts en "fem" c'est à dire tension à vide.en tous cas pour des batteries étanches, tension à ne pas dépasser sous peine de voir les batteries se déformer.·le 14 jan. 13:45
cochise42:pour encore affiner un peu plus, il y a ce que peut produire le panneau solaire directement aux bornes du panneau solaire et après le chemin parcouru par le courant et le rendement du MPPT qui n'est pas égal à 100% mais certainement plus près de 94/96 % voire mémé moins, "voir effet joule". plus il chauffe et plus de perte il y a.·le 14 jan. 13:51
14 jan. 202214 jan. 2022
0

A priori, l'inclinaison recommandée pour la Guadeloupe et en hiver serait de 26° (je n'ai pas vérifié cette info, juste lue sur le net).

Juste pour info, dans la pratique on mets une inclinaison qui donne une bonne moyenne sur l'année pour des panneaux qu'on oriente pas, pour la Guadeloupe, cette orientation moyenne pour lisser le production sur l'année serait de 6° (A vérifier).

Donc pour en revenir à notre cas, si l'essai à été fait à 0° (A l'horizontal) la "perte" de ~20% par rapport au courant maximum théorique (Courant en court circuit, Isc sur la plaque) ne parait pas délirante.

La, on coupe un peu les cheveux en quatre, mais ça peut être intéressant de refaire le test avec plusieurs inclinaisons pour valider.
Sachant que les indications des constructeurs sont des données dans un cas optimal qu'on atteint rarement (ou plutôt selon une norme).


14 jan. 2022
0

Ce fil de discussion m'intéresse car nous envisageons de poser nous aussi un panneau de 160 w sur notre voilier, notre bassin de nav étant au départ de La Rochelle en direction de la Bretagne ou de l'Espagne.

Concernant l'inclinaison, il y a en effet un angle optimal de pose pour un rendement bien meilleur, mais cela dépend donc surtout du positionnement du bateau par rapport au soleil (un coup le soleil est de face un coup il est derrière...) : Quid du rendement avec des panneaux incliné quand nous avons le soleil dans le dos ? (le mieux dans ce cas est certainement d'avoir un système orientable que l'on peut changer au grès du positionnement : je réfléchit en écrivant...)

Bref, je pense que je vais poser mon panneau à plat et me résigner à n'avoir que 80 % de mon panneau


Now:Hello, sur un bateau, c'est un peu compliqué car au mouillage (la ou on a le plus besoin des panneaux) le bateau n'arrête pas de bouger donc on est quasi jamais sur la bonne position/inclinaison. Mes panneaux sont orientables, mais dans la pratique je les inclinent rarement, je les laisse à l'horizontal (a peut près) et ça marche pas trop mal, je suis autonome au mouillage, mes batteries sont pleines en début d'après midi en général (l'été). Il m'arrive de les incliner le matin par exemple si ils sont tournés vers l'est je trouve dommage de ne pas produire tôt le matin, donc je les inclines pour qu'il produisent et la c'est radical, je vois les ampères arriver instantanément (sur le contrôleur de batterie) mais dans ce cas il m'arrive fréquemment d'oublier de les réincliner par la suite et je reperds tout l'après midi ;-) ... finalement à l'horizontal c'est pas si mal... (ils sont assez bien dégagés des ombres sur l'arrière du bateau) . En nav, j'en parle même pas, je ne m'amuse pas à les orienter, ils restent comme ils sont et il produisent comme ils peuvent, et la aussi, en moyenne, ça marche bien. Le fait de les avoirs orientables permet d'optimiser le jour ou tu est un peu juste (par exemple pas trop de soleil pendant quelques temps) et c'est quand même efficace. ·le 14 jan. 12:56
Pat45:Sur mon ancien cata les panneaux étaient inclinables.Je jouais pas mal avec tant qu'on était en Europe, puis une fois sous les Tropiques, je n'y touchais plus.Il est 9h ici, et mes batteries sont déjà à 100%, avant, je devais attendre 2h de plus, au moins...·le 14 jan. 14:03
14 jan. 202214 jan. 2022
0

Comme le dit Now, en janvier, à midi en Guadeloupe, le soleil est loin d'être au Zenith, donc...il faut refaire une mesure ponctuelle en mettant le panneau solaire à angle droit avec le soleil
Les valeurs que tu as relevées ne sont pas déconnantes.
