Volvo MD5 - Silent block cassé

bonjour à tous,
mon Dufour 2800 est équipé d'un MD5. Le silent block avant babord à cassé. Je compte changer au moins les 2 avant.
1- Savez-vous comment trouver la référence originelle, ou les cotations de la pièce (en vue d'en trouver une chez un autre fabricant)?
2- Comment identifier mon moteur MD5 (A, B ou C?)

Merci de vos réponses éclairées...

L'équipage
06 oct. 2008
06 oct. 2008
0

MD5A
Je sais que le 'A' est le modèle avec manette de décompression. (une bielette montée sur le cache culbuteurs)
1975-1978

J'avais un 'B'sans signe distinctif.
1978-1981 avec embase 110S

Il me semble me souvenir que le 'C' était un modèle plus péchu, mais identique.
Je ne sais pas ce qu'ils avaient changé pour gagner des chevaux (pompe injection, diagramme ??)
1981-1982 avec embase 120S

La ref des silenbloc est 833950 ou 22050 (best part n°)
sinon:
www.jetmarine.fr[...]54.html

Amicalement.
François-Xavier

06 oct. 2008
0

MD5 - silent bloc
Merci François-Xavier de ton post supersonique. Mon problème reste entier concernant la pièce, car celle-ci n'éxiste plus dans le catalogue de jetmarine (c'est la n°27). Quand au prix du caoutchouc, il est plus cher que l'arbre en entier (100 euros/pièce), ce qui est du vol caractérisé ou plutôt une surcommission. Cette pièce doit bien exister chez un fournisseur mécanique pro (enfin j'espère)...

ps: Je n'ai pas encore identifié mon moteur. Je pencherai pour un "B" si je me réfère aux dates de production, sans certitude...

06 oct. 2008
0

Photo Silent-bloc
Hello Hera,
et bien non, je suis une andouille, car j'étais à bord samedi, j'ai constaté, et... mon appareil photo m'a laché, plus de batterie. J'y retourne le 25. En gros, on dirait de gros patins trapézoïdaux, caoutchoutés à l'intérieur. Il paraissent presque démeusuré par rapport au "bloc" moteur (7.5 cv)

06 oct. 2008
0

peux tu
nous montrer une photo de ces silent blocs ?

07 oct. 200816 juin 2020
0

Volvo MD5
Salut à tous,
Bsr Eliot,

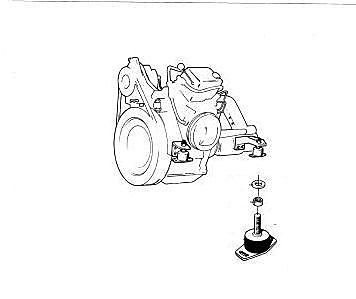

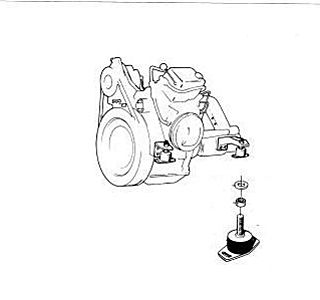

Est-ce ce moteur et ces silent blocks ?
Amicalement
Daniel

07 oct. 2008
0

Volvo MD5 - Silent block
Hello Anpayada,
le moteur, on va dire oui, les silent block, non. Mais si ceux-là peuvent aller (cotation equivalente sur les fixations basses), je prends.
Du reste, ce sont ceux proposés par Jet au prix de l'or en barre si on assemble toute la pièce et qu'on la multiplie par 4.
Amitiés

Eliot

07 oct. 2008
0

silent bloc
Bonjour
Sur la photo il correspondes a la version B.
Sur la version A les supports et les silent bloc ne sont pas les memes.
De memoire, il est possible de monter ceux de la version B sur la A, mais pas le contraire.
Cordialement

08 oct. 2008
0

Volvo MD5
Salut à tous,
Bsr Eliot,
En désespoir de cause, essaye avec ce lien:
file:///C:/WINDOWS/Bureau/volvo-penta-vueeclatee-7742220-21-14993.aspx.html
a la place de xwww.etc[...]
Tiens nous au courant .
Amicalement
Daniely

14 oct. 2008
0

Volvo MD5
Salut Anpayada,
j'ai traîné à répondre... Ton lien me parait mystique. Je prend photo et cotation précise de ces "!§#?;" de pièces et reprend le fil du post dès que.

15 oct. 2008
0

Volvo MD5 suspension
Salut à tous
Bsr Eliot,
Escuses sur le lien, voici le bon:
www.marinepartseurope.com[...]3C.aspx
Dans la derniére rubrique tu choisis suspension A , suspension B, ou suspension C .
Et tu devrais avoir tous les renseignements voulus.
Amicalement
Daniel

15 oct. 2008
0

regarde
du coté automobile il y a un grossiste par région j'en connais un sur Chambéry il y a 2/3 trucs à prendre en compte mais d'autres modèles peuvent se monter

07 jan. 200916 juin 2020
0

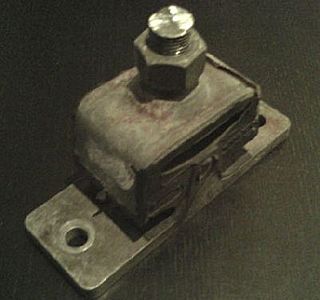

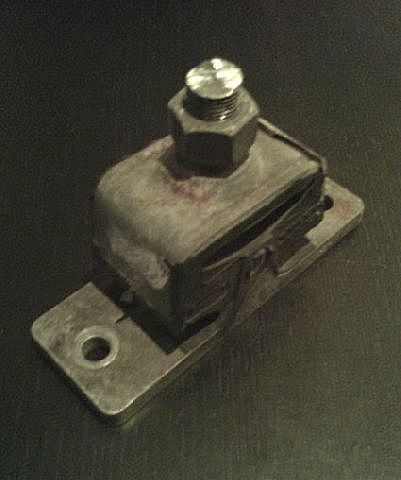

Silent block : la photo
Je reprend le fil du sujet : voici la photo de l'objet. Il y a 2 references sur le caoutchouc : 1669-1 et 840170. Si je trouve un fournisseur, j'avertirai bien sûr les possesseurs de Volvo MD5. Pour l'instant, j'ai que pouic...

07 jan. 200916 juin 2020
0

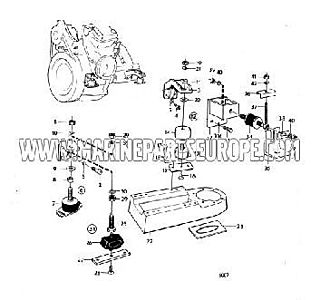

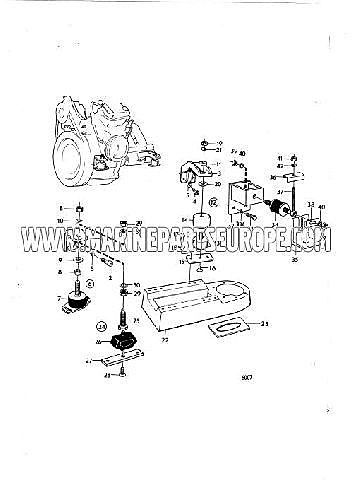

Silentblock Volvo
Salut à tous,
Bsr Eliot,
Tu vas sur ce lien:
www.marinepartseurope.com[...]3C.aspx
tu verras que ton silentbloclk est le N°24 avec la réf: 840170
Puis que dans le N°26, le caoutchouc de ce silentbloc est sous la réf N° 838262, au prix de 59,97 Euros (certainement HT).
Maintenant pour identifier les mpoteurs A,B,ou C, je ne sais pas.
En espèrant que tu trouves ton bonheur dans ce fil.
Amicalement
Daniel

07 jan. 2009
0

Suite
Petit ajout d'importance...
Il semblerait que se soit 59,97 EHT... les 2 coussins caoutchoucs ,et non 100 E piéce!
Daniel

08 jan. 2009
0

Suite de la suite
Hello Daniel,
sur le plan de Marinepart, le silentblock se compose de 3 pièces distinctes : le support, le caoutchouc et enfin la vis de reglage. Celui que j'ai démonté se présente en une pièce unique non-démontable (il m'a fallu scier le haut de la vis pour le sortir). Si je compte bien, cela fait 160 euros sans le port pour une paire (si c'est vendu par 2)...

30 août 2013
0

voila de quoi vous dépanné

silent-bloc.fr[...]-SR.php

30 août 201330 août 2013
0

Silent-bloc :
Aura Industrie - silent blocs
Choisir un silent-bloc :
La solution standard en acoustique industrielle est d’utiliser des plots de découplage ou plots anti-vibratiles.
Il sont de type élastiques (en caoutchouc/élastomère )
Un silent-bloc se choisit en fonction de

  • La charge en compression (kgs ) On peut choisir de mettre peu de silent-blocs, dans ce cas chaque plot doit pouvoir amortir un poids assez important et la structure doit être assez rigide pour pouvoir se contenter de l’espacement assez grand entre les plots. A l’inverse on peut choisir de mettre beaucoup de plots prévus pour amortir un poids plus faible.

Exemple : Machine de poids 100 kgs
vous désirez amortir les vibrations en posant des silent-blocs sous les pieds de la machine :
vous commanderez 4 silent-blocs de charge 25 kgs ou 8 silent-blocs de charge 12.5 kgs

  • En fonction de mode de fonctionnement :

Résistance à l'amortissement
Résistance à l'amortissement et au cisaillement.
- En fonction de la fixation
Simple plot

  • Filetage femelle des 2 côtés
  • Filetage mâle de chaque côté
  • Filetage mâle et femelle

  • En fonction de la dureté (shore) de l’élastomère

Celle-ci est exprimée en shöre - échelle de 0 à 100
0 = mou et 100 = dur
