VHF RT650 cablage GPS

J'essaye de connecter un GPS vers la VHF RT 650 impossible d'avoir la position sur la vhf

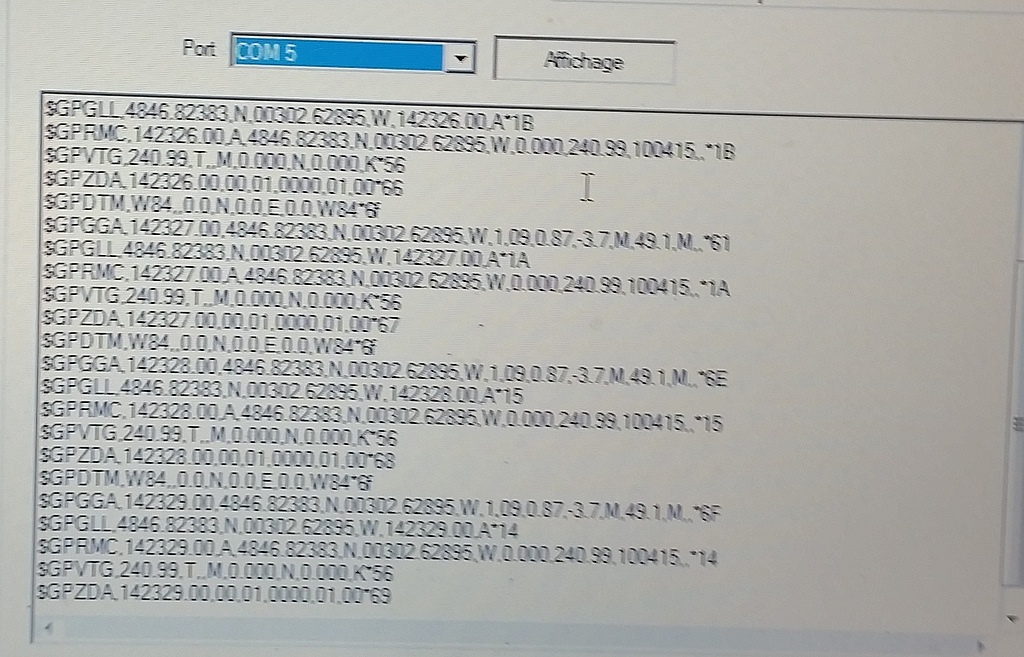

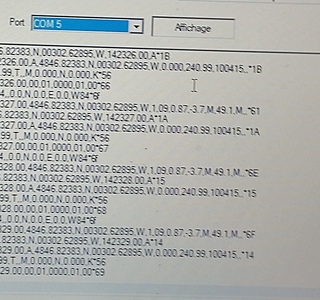

Pourtant la sortie NMEA RS232 du GPS transmet bien sur prise série de mon PC en 4800 BD cette position est au format GGL
J'utilise les fils d'entrees NMEA de la VHF RT650 qui son jaune pour le +NMEA et le Vert pour le - NMEA
J'ai un doute sur cette entree VHF et sur les bon fils de cablage, est elle en RS422 ou RS 232 ?
C'est peut être les sequences NMEA (GLL OU RMC) que la vhf ne comprend pas ?

L'équipage
08 avr. 2015
08 avr. 2015
0

RS232 : tu as un fil "entrée NMEA +", un fil "sortie NMEA +" et un neutre commun.

RS422 : tu as deux fils, un "+" et un "-" dans chaque sens.

Tu as quoi comme connection en sortie du GPS ?

D'autre part, la RT 650 lit GGA, GLL, GNC et RMC. Ce n'est donc pas la cause du problème.

Attention, avec la RT650, le problème vient souvent de la prise pas assez enfoncée. Je parle de la grosse prise sur le faisceau de connection (pas l'alimentation électrique).

Il faut vraiment l'enfoncer à fond. Le dernier pouillième de minimètre est crucial.

Jacques

08 avr. 2015
0

Je n'ai rien cablé en sortie pour l'instant.
J'ai pris les fils marqué GPS + et GPS -
Je vais voir pour le connecteur qui pourrait être mal enfiché
Merci

08 avr. 201508 avr. 2015
0

bonjour,

sortie du GPS mnea183 vers entrée fil jaune + de la vhf
sortie du GPS mnea 183 vers entrée fil vert - de la VHF
attention ton GPS a peut être une fonction de renvoi de donnée à activer
si tu veut renvoyer l'info AIS il faut sélectionner la fonction ouput rs 232 du menu AIS
Jmarc

08 avr. 2015
08 avr. 2015
0

J'ai bien ce que j'ai fait mais cela ne fonctionne pas demain je verifie si le connecteur est bien enfiché

09 avr. 201516 juin 2020
0

Bonjour , je possède un GPS VALSAT 02 L connecté à la VHF RT 551 Navicom mais le message est no Found GPS.Peut on upgrater le GPS ? :litjournal:


09 avr. 2015
0

je ne veux pas te décourager mais je crois que le valsat 02 ne lit pas la phase rmc nécessaire à la vhf
perso , je n'ai jamais pu le connecter.
jm

17 avr. 2015
0

Je crois que les pb de connection entre gps et vhf vient du fait que l entree gps sur la rt650 est en rs 422 ce qui rend incompatible avec les gps sortant en rs 232
il faut donc ajouter entre les deux un boitier de conversion rs232 vers rs 422

17 avr. 2015
0

salut,
j'ai la ro4800 équivalente à la RT650, elles sont bien en RS232,la mienne st connectée avec mon GPS Furuno GP32
tu ne devrais pas avoir de PB, vérifie bien tes couleurs
bon courage
Cdt

17 avr. 2015
0

J'ai remplacé le GP32 qui en effet affichait bien la position sur la vhf par le Matsutec HP33A qui est l'équivalent du furuno GP33
D'après la doc de la RT650 l'entrée GPS est marquée NMEA + et NMEA - c'est donc du RS422 et donc imcomptatible avec la sortie GPS qui est en RS232

17 avr. 2015
0

sur la doc de la ro4800 c'est aussi marqué: NMEA+ et NMEA-, mais c'est RS232 ( fil jaune pin 5) et vert pin4)

17 avr. 2015
0

Pourtant Voici ce que j'ai trouvé dans une doc RT650
L'entrée NMEA se fait elle sur la paire de câbles suivante :
Orange = Entrée NMEA+
Vert = Entrée NMEALa
VHF nécessite quelques réglages, veillez à indiquer un taux de transfert à 4800 bps, et une
connexion en RS-422.

17 avr. 2015
0

va jeter un œil ici , jaune vert entrée nmea de la VHF

www.google.fr[...]/url
Joë

17 avr. 2015
0

si tu parts du GPS vers la VHF tu doit avoir une sortie mnea183 si tu a respecté les polarités ça devrais marcher a part si dans le menu de gps il y ai une fonction data output a activer
tu peux contrôler si ton gps les envoie avec un metrix sur les sortie + et -: il doit y avoir du barbotage.
jm

17 avr. 201517 avr. 2015
0

bon
je suis alllé dans la doc du matsutec , il y a bien un renvoi des données gps à activer .
menu général
i/o setup
sélection mnea183
sélectionner ensuite output data gps
bon courage
jmarc

17 avr. 201516 juin 2020
0

j'ai bien effectué la manip de la configuration du matsutec en mode GPS en piece joint j'ai mis ce que je recevais sur ce port ce qui prouve bien qu'il envoi le protocole NMEA GGA GLL et RMC c'est la radio qui n'arrive pas à décoder ce signal en mode RS 232

17 avr. 201517 avr. 2015
0

Je t'envoie mon montage
jmarc

17 avr. 201516 juin 2020
0

voila pour ma part ça fonctionne


17 avr. 2015
0

Jmarc51 tu as bien un GPS matsutec hp 33A ?

17 avr. 2015
0

Non s'est un seatec
mais les sorties données mnea183 sont les mêmes
il faut juste à ton niveau repérer les 2 sorties +et -
je pense que sur ton modèle s'est la 1 + et la 2 -
mais contrôle avant avec un metrix
tiens moi au courant
jm

17 avr. 201516 juin 2020
0

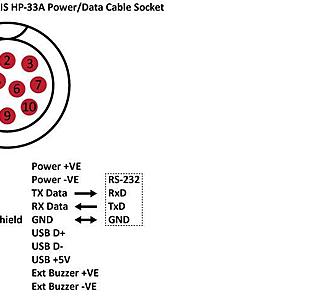

Pour le matsutec j'utilise les fils vert et marron sortie RS232 broche 3 et 5 et j'ai bien une tension qui varie sur ces deux fils

17 avr. 2015
0

Il y a une astuce il ne faut pas prendre le - mais la masse j'avais trouvé cela en fouillant je ne sais plus quelle doc mais je ne me souviens plus des détails. Je peux regarder cela ce week end j'ai branché le gps d'un Simrad NSS et la vhf

17 avr. 2015
0

bin j'aurai fait pareil le bleu en + et le marron en -
et ça marche toujours pas??

17 avr. 2015
0

OK , excuse moi , je viens de comprendre que ton gps est en fait aussi un transpondeur classe B
Je pense qu'il doit y avoir un conflit entre les deux appareils.
le tien doit avoir une antenne dédié a l'AIS
en plus si tu reçois des infos venant du gps c'est qu'il transmets bien
peut être chercher dans le soft de l'appareil.
jm

18 avr. 2015
0

Le constructeur MATSUTEC me conseille de mettre un convertisseur RS232 vers RS 422.
l'autre solution est de mettre une antenne GPS garmin 18LVC sur l'entree VHF

18 avr. 2015
0

Ce qui est dommage et incompréhensible c'est que le gps émets bien en mnea 183 et pourquoi ta vhf ne réagis pas .
Pour la rs232 rs422 je ne sais pas. pour le gps effectivement ta vhf réagira mais ça fait double emploi (électriquement parlant)
dsl de ne t’être d'aucun recours
jmarc

18 avr. 2015
0

Je pense que l'entrée RT 650 est bien en RS 422 j'ai mesuré entre masse et -GPS pas de continuté
la différence principale tient dans le fait qu'une RS422 est une liaison différentielle et pas la RS232.

Dans la RS422, un signal est une tension prise entre 2 points non référencés à la masse, alors qu'avec la RS232 chaque signal n'a besoin que d'un fil référencé à la masse.

18 avr. 2015
0

OK
mais sur le manuel matsutec et navicom il n'apparait aucune restriction de compatibilité.(les phases en rem1 correspondent à la VHF)
Une piste, peut etre, essaye dans le menu AIS de jouer avec le RS 232 et le 422!!?

18 avr. 2015
0

Je peux me tromper,les récents VHF550 ou VHF650 reçoivent NMEA0184 version2, et les GPS moins récents NMEA0183 version1,5... A VERIFIER ET QUOI FAIRE?

18 avr. 2015
0

Pardon NME0183....

18 avr. 2015
0

non non le matsutec recoit 183 en 2.0 donc il est compatible
voir doc sous le lien
www.nextboat.it[...]-33.pdf

18 avr. 2015
0

je viens de trouver un site qui en parle
"Le seul problème que je avais était que les infos de Matsutec étiquettes le fil bleu que SD et le fil vert comme RD, et ce est l'inverse. Ce est, lorsque l'on veut obtenir des données NMEA de la HP-33, les fils vert et marron doit être connecté, mais si l'on veut nourrir données NMEA dans le HP-33, les fils bleu et brun doivent être utilisés. Les options d'entrée / sortie HP-33 doivent être configurés en conséquence, puisque les phrases NMEA envoyées sont différents pour chaque option.
le site :
www.ybw.com[...]ead.php
ils ont l'air tous emballé par le GPS
jmarc

18 avr. 2015
0

C'est peut etre un grand classique: l'entrée NMEA183-2 de la VHF te demande des signaux au standard RS422 c'est à dire avec des tensions inverses sur chaque fils, alors que ton GPS se contente de fournir un signal pseudo NMEA , conforme au point de vue format de donnée, mais pas au point de vue des tensions; si sur la sortie NMEA183 de ton GPS, un des deux fils est a la masse et non a la tension inverse de l'autre fil ça marchera sur l'entrée série d'un PC, mais pas sur une vraie entrée NMEA. J'ai eu le meme probleme avec un GARMIN12, résolu en bricolant une interface TTL / RS422 avec un CI d'inverseurs TTL....

19 avr. 2015
0

Avez vous un schéma concernant ce convertisseur?
Et peut être que ce type d'interface pourrai faire l'affaire ?

www.aliexpress.com[...]47.html

18 avr. 2015
0

Allez voir ces explications et vous comprendrez.........
blog.francis-fustier.fr[...]simple/

20 avr. 201520 avr. 2015
0

Pour ploubazz22: non, l'interface en question est une interface entre de l'USB et de la TTL; pour l'interface que j'ai bricolée, il faudra acheter un circuit intégré, prendre un fer a souder et cabler le tout avec peut etre en plus un régulateur de tension en fonction du niveau du signal de sortie de ton GPS ... si c'est dans tes cordes je te gribouille un shéma. Les explications du blog de Francis Fustier signalé par Lord-M sont correctes, mais dans le cas de l'interface liaison asymétrique vers differentiel il omet de préciser que si le signal assymétrique "OUT A" varie entre +V et 0 Volts seulement, cela ne marchera pas; il faudrai que le signal "Out A"varie par exemple entre +V et -V ...

20 avr. 2015
0

j'ai eu confirmation de la part de navicom l'entrée par défaut est en RS232 mais il est possible de changer dans le menu GPS par RS422.
Je vais donc vérifier dans ce menu GPS si c'est bien le bon mode de sélectionné.
Je vais aussi tester avec une autre antenne GPS de type HICOM 204E sur l'entrée NMEA de la VHF

20 avr. 2015
0

le standard NMEA NMEA0183-2 fonctionne en principe en RS422 (paires de signaux symetriques);pour le NMEA0183-1 ou NMEA0183-1.5 on trouve souvent des sorties avec un seul signal emettant entre 0V (la masse) et une tension positive (par exemple sur les GPS de randonnee que l'on interface a l'occasion avec un PC); c'est ce genre de couple qui ne fonctionne pas; si tu peux selectionner pour l'entree de ta VHF du RS232 plutot que du RS422 peut etre que les choses s'arrangeront...

22 sept. 2020
0

Bonjour,
Je déterre ce fil car ma VHF RT 650 "ne reçoit plus" les données GPS( FURUNO GP 32) Pourtant le GPS émet bien vers le répétiteur Raymarine.
Dans les documents mis en référence au début de ce fil ( pour RT 450, 550 et 650) il est fait mention du branchement direct d'une antenne active. Est-ce que quelqu'un a déjà essayé ? est-ce que cela peut marcher sans passer par un GPS?
Ce serait une solution intéressante: 2ème affichage GPS (secours), évite de passer encore par un multiplexeur et pas très onéreux, il y a des antenne active à moins de 50€.
Par contre dans la doc spécifique du RT650, on parle d'un "vrai" GPS ...

23 sept. 2020
23 sept. 2020
0

j'ai le meme probléme avec la RT 650 depuis plusieurs années
cet hivers j'ai décidé d'acheter une antenne GPS GP 04 S SIRF III
que je mettrai dans mon placard
j'ai aucune idée si ca marchera

23 sept. 2020
0

J"ai eu un problème avec la connection d'un gps sur RT650 sur le bateau d'un copain. J'ai tout essayé, rien à faire. Pourtant sur mon propre bateau, avec une RT650 tout s'était bien passé. Finalement le vendeur a pris le problème en main, je ne sais pas quelles actions il a menées mais il a réglé la panne. Il m'a dit qu'il y avait une erreur de câblage dans le câble fourni avec la Vhf.

23 sept. 2020
0

@dialu Ce que l'on appelle une "antenne active" c'est aussi un vrai GPS autonome qui n'a pas d'écran.
Pour simplifier mon installation j'ai acheté un GPS (antenne active) que j'ai branché en direct sur ma RT550. Sans aucun problèmes depuis plusieurs années.

24 sept. 2020
0

une antenne gps "souris" fonctionne très bien, il faut en prendre une protocole rs232, l'usb ne fonctionne pas
si ça fonctionnait avant avec le furuno, pas de raison que ça s'arrête comme ça, ces interfaces sont costauds sauf si la foudre est passée par là et encore, bien sûr une panen est tj possible néanmoins vérifier le setup du gps en rs232 (vitesse...) et la connectique, des fois la mise en place ds la prise n'est pas facile et les contacts ne sont pas en face des trous...
JL.C

24 sept. 2020
0

Merci de vos réponses a tous
On a deja verifié la continuité du cablage, pas de soucis à ce niveau là.
Je vais quand re essayer d'enfoncer à fond le connecteur..
Je ne trouve pas dans le menu du Furano pour verifier la vitesse de transmission, c est ce qu on voulait verifier en 2nd.
Je croyais avoir vu des antennes actives a moins de 50 euros mais c etait une erreur et la GP ⁰4 est un peu chere pour faire juste un test ( 170 €!)
est ce que j ai une chance en mettant un adaptateur usb/rs232 sur une antenne Usb ???

24 sept. 202024 sept. 2020
0

Bonjour,
j'ai aussi fait une crise de nerfs en essayant de connecter une antenne GPS active RS232 de protocole NMEA 4800 baud sur ma RT550 achetée en promo. Tout bien respecté les couleurs indiquées par nos amis chinois sur la "fiche technique" fournie avec l'antenne, pas moyen d'afficher la position sur la VHF.
J'ai essayé dans les paramètres de la RT550, à priori, elle doit reconnaitre automatiquement l'antenne et afficher la position.
J'ai inversé les fils, nada. J'ai permuté les couleurs, walou.
J'ai vidé une demi- bouteille de Laphroaig pour me calmer les nerfs, j'ai tout débranché et j'ai recommencé.
On conserve le Rouge au + interrupteur
On conserve le gros Noir au -
Fil jaune à la place du fil vert vers entrée + VHF
Et là, trait de génie, petit fil noir noté Ground - à la place du fil jaune vers entrée - VHF
Et... ça marche. Du coup, j'ai fini la bouteille pour fêter ça.
Mon prof de latin aurait été fier de moi, appliquer " In vino véritas " après tant d'années... Finalement, le latin, c'est comme le vélo: ça ne s'oublie pas!

06 oct. 2020
0

Bon, après la dinde au whisky, voilà la VHF au whisky ! Joyeux Noël !

24 sept. 2020
0

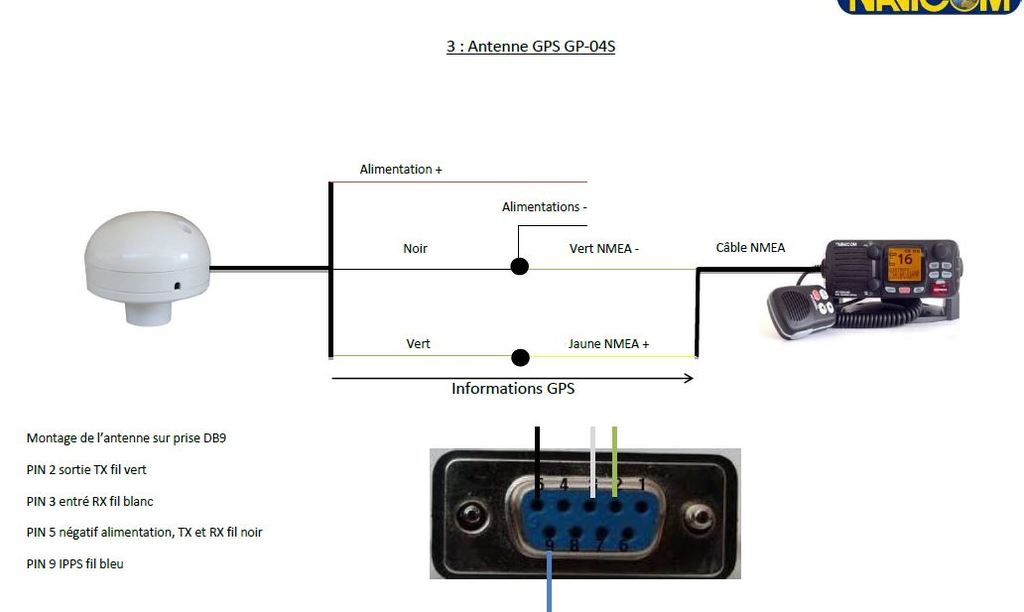

voilà le schéma d'installation d'une souris gps rs232 sur ma 650
JL.C


24 sept. 2020
0

qu'avez vous acheté comme GPS RS 232 ?

25 sept. 2020
0

TOPGNSS GPS RECEIVER chez Ali...
et accessoirement, comme j'ai branché tout ça avec l'antenne dans le bateau et que ça marchait, j'ai abandonné mon idée première de la monter sur le balcon arrière ce qui m'aurait obligé à tirer le câble, monter un passe-coque, etc.. Du coup, je l'ai mise derrière la banquette du carré et ça fonctionne impec.

25 sept. 2020
0

Merci Tangalo, avec tes infos, j ai trouvé une antenne à moins de 30. Là, ça vaut le coup d'essayer,je vous tiens au courant fin octobre quand j aurai pu tester...

05 oct. 2020
0

Je n'ai pas d'entrée USB sur la VHF RT 650, qu'elle type de modèle faut il prendre ?

06 oct. 2020
0

une souris RS232 et pas usb (voir + haut), sinon un module usb-->rs232, la vhf rt650 n'a pas d'usb
JL.C
