vhf radio océan RO6700 N2K branchement antenne gps

j'ai une vhf radio océan et j'ai commandé une antenne gps sur ali express (tout le monde peut faire une connerie !) j'ai reçu une antenne GN2000 marine gps avec sorties 5 fils et
ma vhf à 6 fils nmea0183 ? le vendeur de l'antenne ne m'a pas donné ces infos!!!
Si quelqu'un a ces compétences , je le remercie d'avance

L'équipage
05 avr. 2021
05 avr. 2021
-2

Ah! ta fait une connerie....
la couleur des fils est norme...mais ton antenne fonctionnera très peut de temps...
Ali expresse poubelle....


05 avr. 2021
0

Je suis désoler c'est mon expérience.bref achete une VHF avec gps intégré et la sa marche.


05 avr. 202105 avr. 2021
0

Pouvez-vous commenter vos 2 images ? Elles représentent quoi ?
Parce que vous parlez d'un câble à 5 fils, et la photo en représente 7


05 avr. 2021
0

la sortie 5 fils est celle de l'antenne gps achetée chez aliexpress

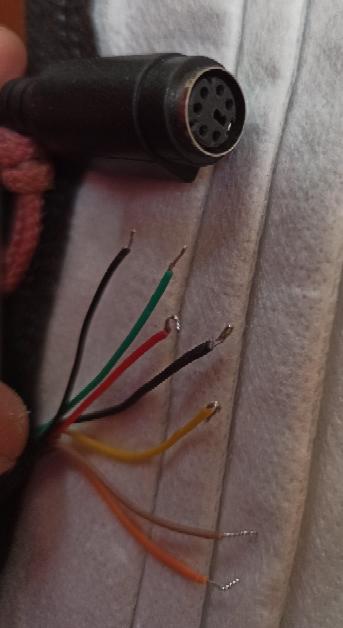

la 7 fils est la sortie de la vhf radio océan
lorsque j'ai acheté ma vhf sur un site français (nootica) en aucun cas il précisait qu'il fallait rajouter cette antenne (donc on se fait avoir aussi sur les sites Fr) à qui faire confiance lorsque l'on est loin des ships (sous réserve qu'ils soient tous compétents)!!!


05 avr. 202105 avr. 2021
1

Bonjour,

Normalement c'est comme ceci:

GPS ==> RO6700

Noir ==> Orange (NMEA 0183+)
Brun ==> Jaune (NMEA 0183-)
Tresse masse ==>Tresse masse

Olivier


Scherzo:merci pour l info·le 05 avr. 2021 16:33
05 avr. 2021
1

à priori je suppose que la mini din de la VHF a été coupée (photo 2) et les fils photo 2 étaient dans le câble, ce qui correspond avec les couleurs indiquées dans le doc joint (issu d'une doc sur le web), ça n'est pas bien clair ds la question posée !!!

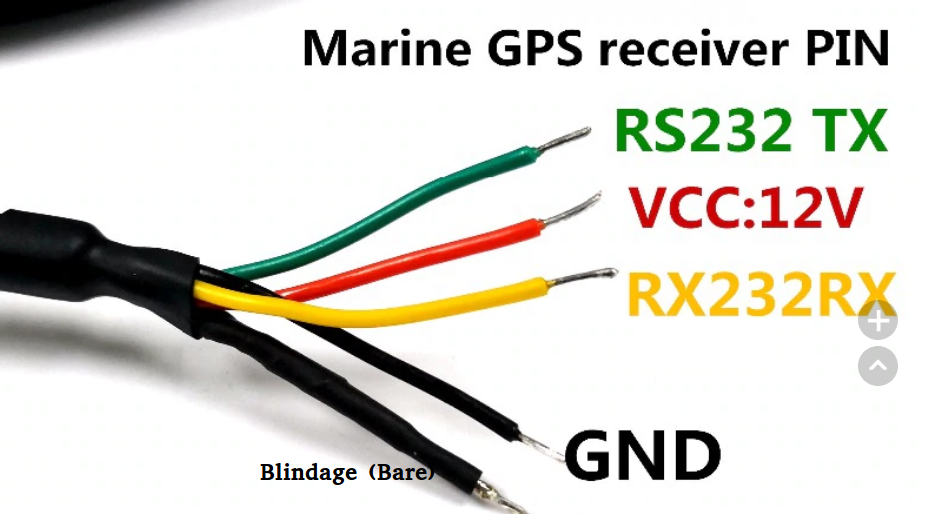

le 2ème doc est la connexion filaire du GPS GN2000, trouvé sur le site Aliexpress
après, c'est un peu la chance que ça marche du premier coup, entrées +/- sur la vhf, et une seule sortie OUT sur le GPS j'ai déjà eu qques déboires
donc en résumé je ferai la connexions :
fil VHF fil GPS
orange vert
jaune noir (GND)
tresse (à priori) noir (Blindage)

ne pas oublier d'envoyer du +12V sur le fil rouge et le - sur le fil noir (GND)
voilà, bon courage, mais ne pas tj râler sur Aliexpress, on en a pour son argent et en général, ça marche
JL.C



Scherzo:merci pour l info·le 05 avr. 2021 16:33
17 nov. 2021
0

Bonjour,
Je lorgne sur une VHF et aimerais savoir ce que tu penses finalement de la Radio Océan VHF RO 6700N2K et donc de ton degré de satisfaction, ou pas.
Merci d'avance pour ton retour.
Dimitri


17 nov. 2021
0

pour ma part j'ai le modèle avec ais dont je suis très satisfait, j'ai ajoutée une antenne gps, cela fonctionne très bien.
une solution simple en cas de doute une fois branché l'alim de l'antenne c'est de faire des branchement provisoire par lien ou pinces avec les cables de la vhf si on a les données. et une fois que l'on est sur des bons branchement, on note tout pour le cas ou et on soude!


21 nov. 2021
0

Merci beaucoup pour ces conseils.
Très bonne soirée!
Dimitri
