vhf-asn+gps

Bonjour à tous!
Mes connaissances en électronique étant d'une grande pauvreté,je vous
expose mon problème:
je suis sur le point d'acheter une vhf-asn.
Je dispose d'un petit gpsmap 60 qui a une sortie nmea 0183, via un cable interface usb.
Est ce que je peux relier les 2 pour pouvoir les activer, en cas de nécessité, puisque, si j'ai à peu près compris, la fonction asn est
efficace, si elle est reliée à des données gps!
Merci :reflechi:

L'équipage
29 avr. 2012
29 avr. 2012
0

Si tu nous donnais le modèle de VHF, on pourrait trouver le manuel utilisateur et vérifier ce point!

29 avr. 201229 avr. 2012
0

Tu as a peu près compris, il faudra faire une demande de n° MMSI et licence (gratuit) pour que tout soit pleinement opérationnel (sans MMSI enregistré dans la VHF, les fonctions ASN ne sont théoriquement pas dispo).

Tu as toutes les informations légales sur le site de l'ANFR : www.anfr.fr[...]

Techniquement, ton GPS semble récent, donc à priori pas de souci de compatibilité avec une VHF ASN neuve ou récente, et quitte à brancher le GPS sur le bateau, profites-en pour l'alimenter avec la batterie de bord, ça t'évitera de promener un stock de piles "au cas où".

...et pour faire les choses comme il faut, tu dois être détenteur du CRR pour utiliser cet équipement, mais c'est un autre sujet (et toutes les infos dispo sur le site de l'anfr aussi !)

30 avr. 2012
0

petite rectification, ca n'est pas via un cable USB que tu connecteras ta VHF, il faut utiliser la prise 4 broches (la grosse) avec un cable alim+data (optionnel). Il possède deux cable d'alimentation dénuté et les deux cables de sortie NMEA.

30 avr. 2012
0

Si tu as un GPS avec un câble USB, il te faudra récupérer les deux fils et les connecter à la VHS.
Tu prends un câble USB mâle/femelle,
tu le coupes du coté mâle,
tu dénudes les fils vert et noir,
vert=+ transmission
noir=- négatif
tu connectes le vert sur NMEA - (réception) de la VHF
le noir sur NMEA - (négatif) de la VHF
tu branches les cordons USB,
Regardes dans le menu sur le GPS s'il faut activer la sortie NMEA
Regardes dans le menu sur la VHF s'il faut activer l'entrée NMEA
Je l'ai fait cela fonctionne. JP

30 avr. 2012
0

Benoit_BS ne semble pas tout à fait d'accord avec nevermind, quand à
la démarche à suivre pour la connexion entre le gpsmap 60 et la vhf!!
Je n'ai pas acheté cette dernière, mais je me dirige vers une
Lowrance LVR-250E (les derniers chiffres ne sont pas le prix!)
Merci d'éclairer ma lanterne! :oups:

30 avr. 2012
0

Nevermind te donne la solution pour utiliser la sortie USB de ton GPS en entrée NMEA de ta VHF. Ca marche sur toute les VHF NMEA et cela t'éviteras le conseil du "super-vendeur" qui va essayer de te vendre un autre GPS !
Le truc marche même avec les souris GPS, utile en cas de panne du GPS principal u milieu de nulle part.

30 avr. 201216 juin 2020
0

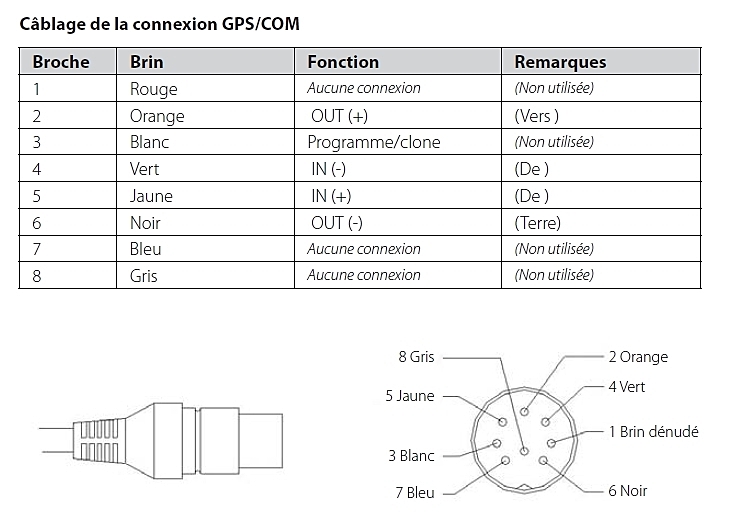

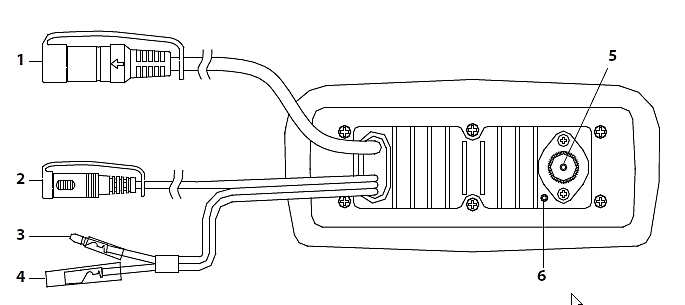

Voila la description du câble (n°1) qui permet d'entrer les données en provenance du GPS sur la radio.
Il faut donc le connecteur adéquat sur le cordon USB coupé.

30 avr. 201230 avr. 2012
0

Le plus simple est de couper le cordon au niveau de la prise "DIN 8 broches", schéma pytheas54
ensuite tu sépares tous les fils,
tu repères les couleurs,
tu gardes le vert NMEA - entrée
tu gardes le noir NMEA négatif

tu soudes le vert USB avec le vert VHF
tu soudes le noir USB avec le noir VHF
C'est facile à faire et la connexion est parfaite.
De toute façon, tu es obligé de souder, même si tu trouves une prise et il est plus simple de souder deux fils volant que deux fils sur une prise.
JP

30 avr. 2012
0

Vaut mieux un bon sertissage, qu'une mauvaise soudure, mais ça c'est mon expérience personnelle

30 avr. 2012
0

Tu ne peux pas sertir une prise DIN ou RS232 ect... il faut souder les fils. JP

30 avr. 2012
0

j'ai eu le soucis il y a qq temps et sur les conseil de nevermind j'ai réussi à brancher l'ensemble et qui fonctionne très bien.
encore merci nevermind

30 avr. 2012
0

Merci à tous, j'ai l'impression d'avancer, je vais essayer de stocker
toutes ces infos précieuses!! Bon vent à tous! :bravo:

30 avr. 2012
0

ok avec le cable USB aussi ca marche, je ne l'ai jamais bricolé mais si c'est ok comme ca pas de probleme :)
je ne suis pas super vendeur je donne la méthode préconisée, vous donnez les bricolages :)

Méfiez vous quand meme du mini usb qui vieilli mal... je n'ai rien a vendre pour ca.
