Verin Pilote Autohelm

Bonjour ,

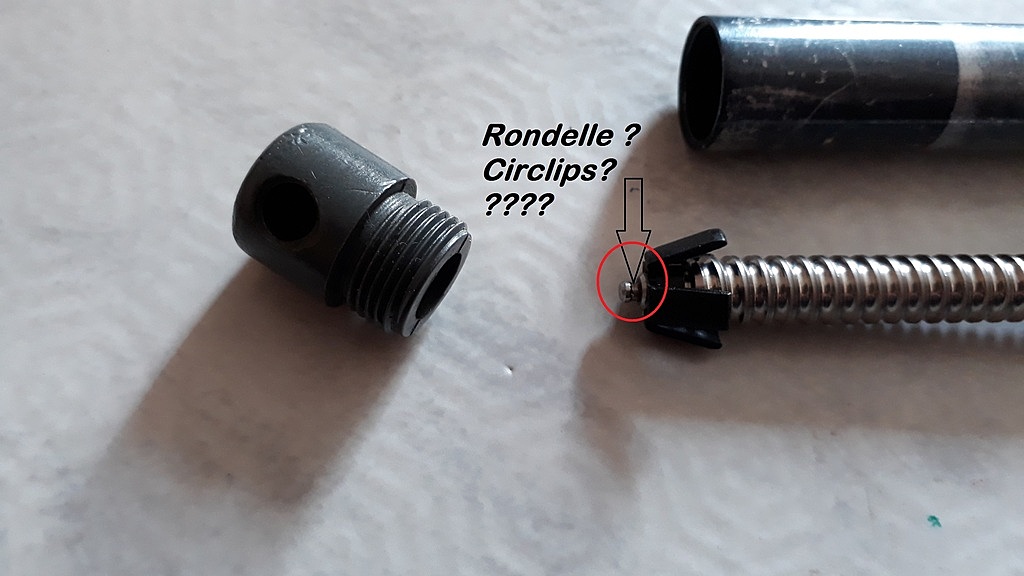

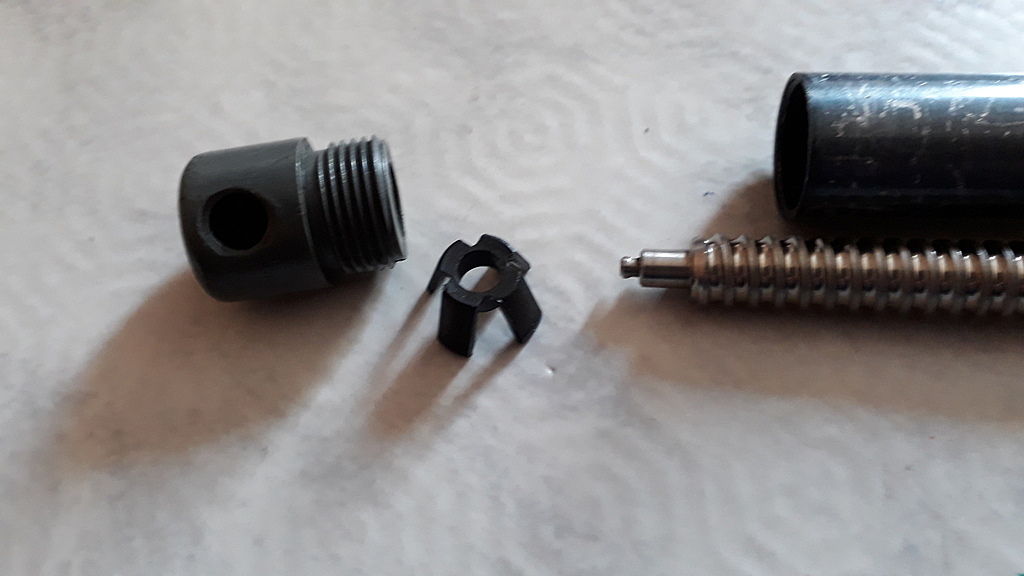

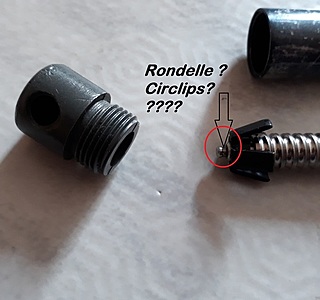

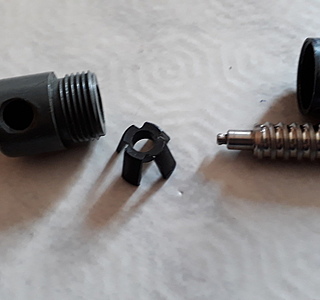

Lorsque j'ai démonté le vérin de mon pilote ST 4000 la pièce de guidage (en forme d'étoile) au bout de la vis sans fin était dans le tube et je n'ai pas trouvé de rondelle où circlips à l'intérieur. Quelqu'un peut il me dire comment cette pièce est fixée sur la vis sans fin. Le manuel de réparation pourtant très complet ne donne rien à ce sujet. Comment est-ce dans le tube???
Merci de votre aide.

PS: Si qqun veut des infos pour remonter la vis à bille....

Mouxy

L'équipage
MOUXYMOUXY
19 août 2017
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
19 août 2017
0

Bonjour,
Un seul fil, sur le même sujet, est bien suffisant.
Le dernier créé est donc fermé.
Merci.

Répondre
MOUXYMOUXY
19 août 2017
0

Désolé mais je crois que le post 1 n'avait pas les photos jointes.

Répondre
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
20 août 2017
0

Rien ne t'empêche de les publier ensuite, même si elles ne sont pas dans le post initial...

Répondre
MOUXYMOUXY
20 août 201716 juin 2020
1

Je disais donc ...
Voila les photos jointes au premier post (j’espère que ça va marcher)
Merci

Répondre
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
20 août 2017
0

:pouce:

Répondre
jefroyanjefroyan
20 août 2017
0

bonjour, un peu de graisse le temps de la mettre en place dans le tube elle ne sert qu'a guider la vis au milieu du tube et une fois montée elle ne bouge plus?non ? :alavotre:

Répondre
MOUXYMOUXY
20 août 201716 juin 2020
0

Merci.
Mais malheureusement non, la vis sans fin se déplace latéralement dans le tube.

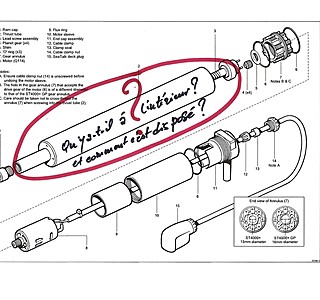

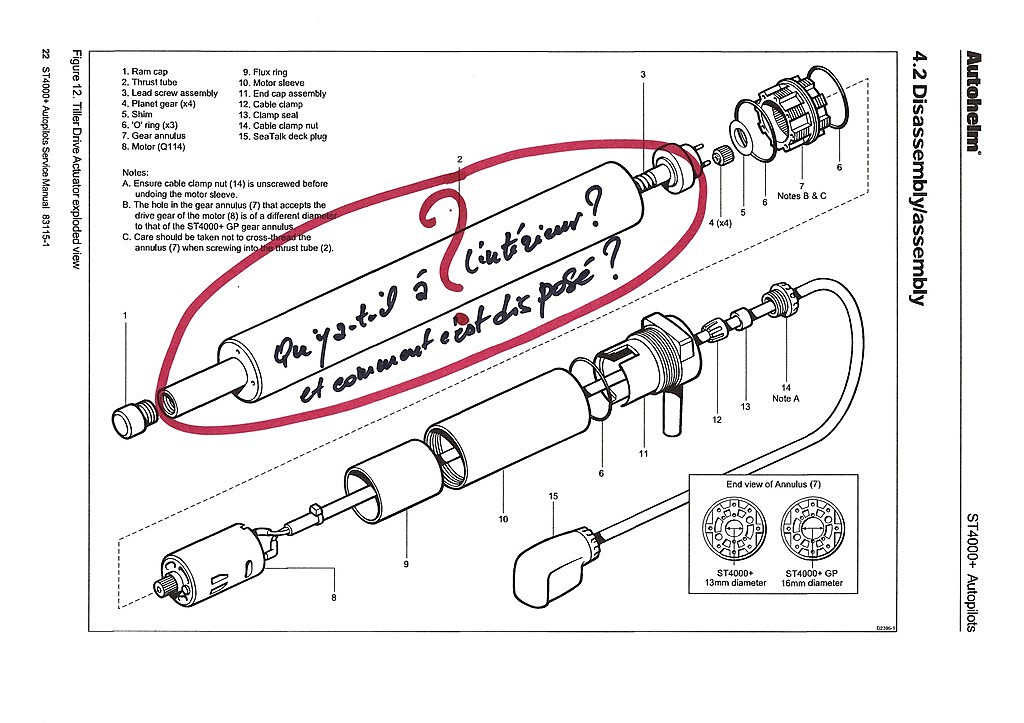

Au bout de la vis sans fin il y a un épaulement qui a certainement son utilité, circlip,rondelle à griffe...? Il faudrait avoir le dessin de ce qui se passe dans le "thurst tube" repère 2, page 22, fig 12 du manuel de réparation.
Si qqun a déja démonté...

Répondre
