Utiliser sonde existante avec sondeur NASA

Bonjour,
Ma question est dans le titre.
J'ai un Dufour 29 sur lequel était installé un combiné Raymarine tridata st60+.
Sur cet instrument, il n'y avait plus que la profondeur qui s'affichait correctement, je l'ai démonté et remplacé par plusieurs instruments NASA de la série Clipper.
J'ai remplacé la sonde du Loch par une sonde NASA électromagnétique qui fonctionne très bien.
J'ai tenté l'installation de la sonde de profondeur à l'intérieur de la coque sans aucun résultat, il faut dire que le stratifié de la coque fait plus de 20 mm d'épaisseur, Nasa conseille un maximum de 10 mm.
Le bateau est maintenant au sec pour l'hiver et je voulais installer un passe coque.
J'ai toujours à poste la sonde Raymarine (P19 je crois, 200khz à deux fils + tresse) et je me demandais si elle ne pourrait pas me servir avec le sondeur Nasa câblé en Coax et 150 khz ?
Je n'ai rien trouvé de précis jusqu'à présent sur le net.
Merci d'avance de vos réponses.

L'équipage
25 nov. 2020
25 nov. 2020
0

J’ai fait l’operation sur un aloa 25 il y a 4 ans et ça fonctionne toujours...je ne sais plus de quelle marque était la sonde initiale mais le nouveau matériel c’est NASA clipper


26 nov. 202028 nov. 2020
0

Bonjour,
Merci de votre réponse.

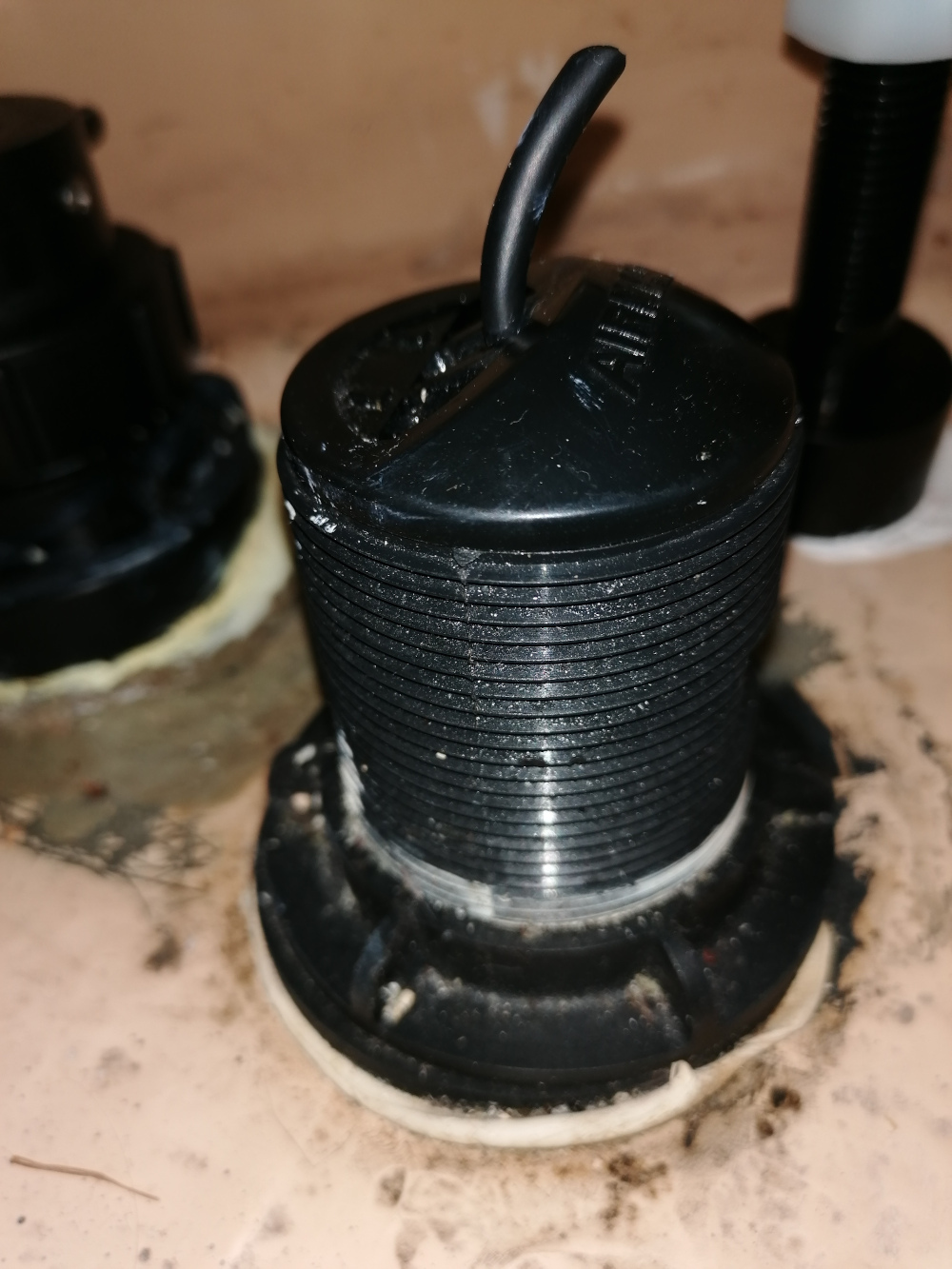

Si cela peut aider, je joins quelques images de la sonde et du câble en place.
Je préfèrerais ne pas devoir enlever cette sonde qui fonctionne.
La photo 3 montre bien l'épaisseur de la coque (c'est le trou du loch).


26 nov. 2020
26 nov. 2020
0

150khz, ce n'est pas 200,pour moi ça ne peut pas fonctionner, en tout cas pas bien
JL.C


26 nov. 2020
0

Pas exactement ta situation, mais quelques éléments de réponse :
J'ai utilisé une sonde Nasa clipper d'occasion sur un sondeur Navman (j'avais posté là dessus : www.hisse-et-oh.com[...]vman-hs ).
- 1 - Elle fonctionne, mais la profondeur est limitée à 120 m. au lieu de 200 m. pour la sonde d'origine, je crois que ça vient justement de la différence de fréquence (150 hz au lieu de 200 hz), mais ça me suffit largement. Je l'ai testée, après réglage de l'offset, de 0,6 à 10 m. : elle est aussi juste que ma sonde à main, donc l'interchangeabilité des sondes de marques différentes est possible.
- 2 - Elle fonctionne à travers la coque en polyester dans un bain d'huile, donc pas besoin de perçage, mais ma coque n'est pas trop épaisse.


26 nov. 2020
0

En ce qui me concerne, j'ai la sonde Nasa qui venait avec le sondeur, mais ma question reste.

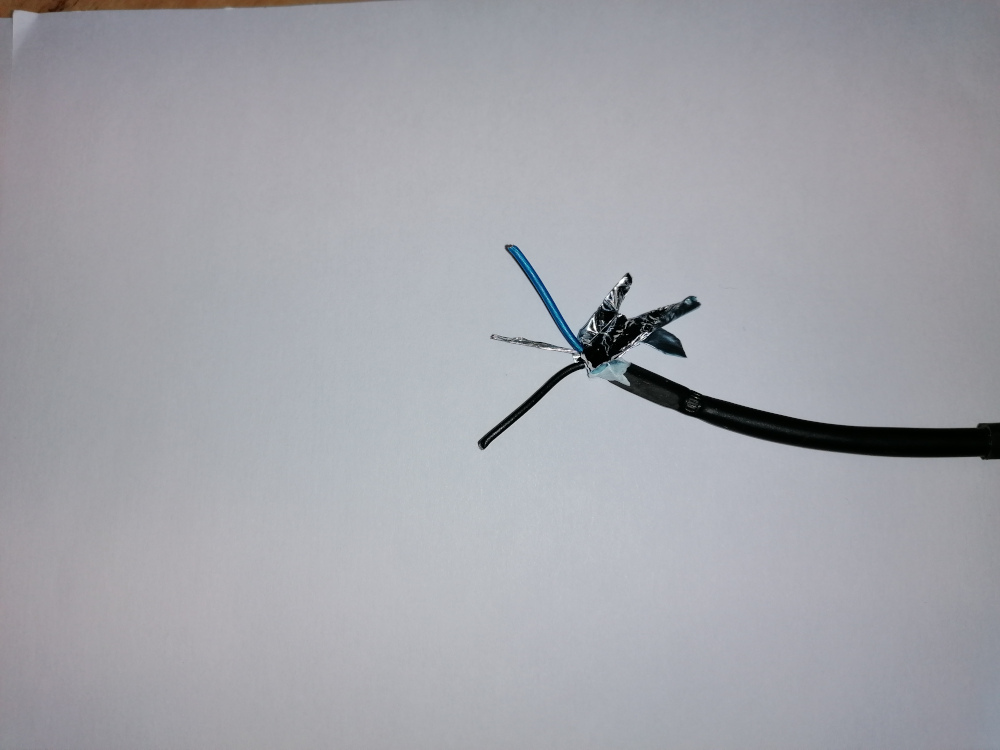

En fait, comment brancher le câble (2 fils + tresse - photo) venant du transpondeur déjà présent dans la coque au sondeur Nasa qui doit recevoir une fiche genre RCA (câblage inconnu). Il semble que la manipulation n'est pas risquée mais je voudrais être plus sûr de moi avant la remise à l'eau.
Déjà merci pour les réponses reçues.


26 nov. 2020
0

il se peut que sur ta sonde il y ait unfil pour la température qui n'est pas sur le nasa donc brancher suelement 2 fils


olivier.p:Je peux essayer "au petit bonheur" ?·le 26 nov. 17:13
Ebraball:Je pense comme Alain, tu peux essayer de brancher le blindage et essayer un ou l'autre fil. Je pense que tu peux utiliser une prise d'antenne TV pour tes essais.·le 26 nov. 19:10
olivier.p:Merci, j'essayerai.·le 27 nov. 10:19
27 nov. 2020
0

Il faut essayer perso c était pareil j ai adapté les fils de ma sonde a la nouvelle prise et ça marche nickel quand a la fréquence cela ne concerna que la puissance de profondeur


27 nov. 2020
0

A tout grand hasard, est ce même principe pour une girouette anémo (peut-on changer les capteurs de tête de mat sans changer l'instrumentation d'une autre marque) ?


olivier.p:Personnellement aucune idée, j'ai installé une girouette anémo Nasa complète avec son capteur.·le 27 nov. 11:18
27 nov. 2020
0

Bonjour,
Je crois bien avoir déjà beaucoup de réponses à mes questions.
Je suppose que je devrais attendre la mise à l'eau pour tester l'installation, dommage car si ça ne fonctionne pas je devrai faire ressortir le bateau de l'eau pour forer un trou et installer la sonde Nasa.
En tous cas si la sonde en place marche, cela me fera moins de travail.
Merci à tous.


Ebraball:Peut-être pas besoin de percer, comme je t'ai dit plus haut, j'ai une sonde Nasa qui fonctionne à travers la coque.·le 27 nov. 21:06
olivier.p:J'ai la sonde Nasa, qui vient avec le sondeur, que j'ai essayer d'utiliser à l'intérieur de la coque, rien à faire. Il faut dire que la coque fait plus de 20 mm d'épaisseur.·le 28 nov. 09:54
27 nov. 2020
0

Sonde Airmar 200khz
Jamais fonctionnée avec simrad .
Bonne avec Autohelm depth. Ouf !
Et Furuno
