une connection électrique étanche

toute bète que certains doivent surement connaitre
et que j'ai à de nombreuses reprises expérimenté pour des pompes immergées de relevage d'eau de ruisselement dans des sous sols
connection avec domino dans une boite plexo (les boites grises en plastique ronde ou carrée ) et le tout généreusement rempli de silicone !
résultat garanti !
prévoir des longueurs de cables plus longues pour pouvoir les couper et les reconnecter en cas de besoin
d'une manière générale toujours laisser du mou aux cables

L'équipage
09 juin 2008
09 juin 2008
0

et le 3M autovulcanisant
A bord j'ai eu pas mal de succès avec le ruban 3M souple caoutchouteux autovulcanisant (noir) qu'on étire légèrement pendant qu'on l'enroule à tours serrés sur la partie à protéger de l'eau. Même 5 minutes plus tard si on démonte (pour cause de bourde, par ex.) il faut sacrifier, indémontable car déjà quasi vulcanisé.
Impressionnant

09 juin 2008
0

Excellente solution également
Ce qui n'empêche pas de sertir ET de souder.

09 juin 2008
0

Autre solution proche
Car les dominos sont totalement exclus à bord, à mon bord en tout cas.
Enfiler une dizaine de cm de tuyau souple sur l'un des cables.
Sertir les conducteurs à raccorder avec manchons à sertir et pince.
Souder les manchons après sertisssage.
Protéger chaque jonction avec gaine thermo-rétractable.
Recouvrir la jonction avec le tuyau souple.
Et enfin injecter avec une petite buse par l'une des extrémités le mastic silicone dans le tuyau jusqu'à ce qu'il ressorte par l'autre bout.

09 juin 2008
0

soudure = cassure
Il y a toujours un risque à souder un raccord (souple) serti dans la mesure où on introduit une rigidité propice à la cassure (au ras des manchons).

Il vaut mieux, mais c'est plus cher, investir dans une bonne (50€ au bas mot) pince à sertir et en rester là même si on garde l'impression que "ceinture, bretelle, assis, jambe croisée ..." est mieux. Dur d'être obligé de faire confiance au sertissage pour éviter la cassure ;-)

L'avantage du silicone injecté est que ça empêche les remontées d'humidité le long des fils de cuivre rarement étamés et sur lesquels aucune réparation n'est possible une fois qu'ils sont oxydés. Et oxydés sur des longueurs telles qu'on ne peut même pas en couper un petit bout histoire de trouver une partie saine, c'est rapidement tout le conducteur qu'il faut changer pour réparer.

09 juin 2008
0

La totalité
De mes connexions ont toujours été serties (Avec une pince à sertissage hexagonal hydraulique à matrices) du 6mm² au 95mm² ou par poinconnage du 1,5 au 4 puis obligatoirement soudées ensuite en faisant bien remonter la soudure dans le fil sur 1 ou 2 cm pour éviter que la corrosion remonte le lon du conducteur.
Je n'ai abolument jamais rien cassé ni au ras du manchon ni ailleurs mais il faut un bon sertissage qui ne blesse pas le conducteur.
La soudure est indispensable en environement marin.
Mais bon vous faites comme vous voulez...
Interdiciton totale pour moi: dominos, cosses plates "FastOn" sauf sur certains équipements déjà pourvus hélas de ce genre de connections non marine.
Autorisé uniquement: Liaison par cosses rondes serties/soudées serrées par vis ou écrous et rondelle éventails sur borniers quelque soit la section.

09 juin 2008
0

soudure = cassure, si ça peut bouger
si l'ensemble manchon+soudure est absoluement fixe (pas de mouvements ni de vibration possible) le risque de cassure au ras du manchon est nul ? faible ?

09 juin 200816 juin 2020
0

Etanche
Très utile surtout avec les pompes de cales aux câbles toujours ridiculement courts :

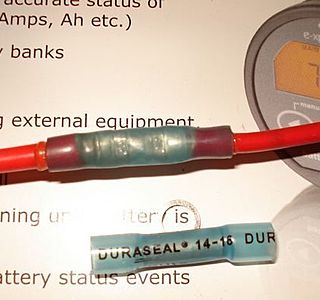

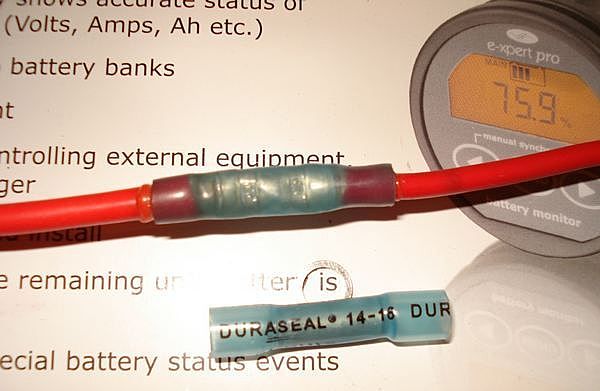

Les manchons à sertir thermo-rétractables de chez "Duraseal". Une fois sertis on chauffe, même à la flamme d'un briquet et il y a une résine qui fond comme on peut le voir sur la photo, qui assure une étanchéité parfaite même immergés en permanence.

_/)

09 juin 2008
0

Merci encore
J'en ai et ne m'en étais jamais servi, n'en voyant pas les utilités. Je viens encore d'apprendre qque chose et je vais pouvoir utiliser mon vieux stock à bon escient.

RV

11 juin 2008
0

appellation scientifique:
le manchon thermorétractable.
on trouve aussi du "scotch" thermorétractable en rouleaux.

10 juin 2008
0

Dans le même esprit que celle .....
de Tili,les télecoms utilisent pour les jonctions dans leurs regards de rue des raccords.
Aprés le sertissage,un produit genre araldite encapsulé est écrabouillé.
Désolé.Connais pas le nom,ni où...

10 juin 2008
0

Magic Gel
A l'adresse:
www.klauke-france.fr[...]/
Gel silicone bi-composant immergeable

10 juin 2008
0

Même si c'est cher,
je vais stocker ce produit car ça va me solutionner pas mal de petits soucis... :-)

_/)

11 juin 2008
0

Oui, c'est un peu cher mais...
Je n'ai aucune action dans cette boite, faut-il le préciser.
J'ai acheté l'une de leur pince à sertir à cliquet avec trois machoires intercheangables du 0.75 au 6 , sertissage trapézoidal, par poinconnage et pour cosses préisolées bleues jaune rouge. Petit investissement mais superbe outillage dont je me demande comment j'ai pu me passer avant.

10 juin 2008
0

Génial !
Je connaissais les boîtes "Scotch", j'en ai coulé des dizaines, mais c'est de l'époxy et absolument indémontable...

D'après la vidéo du lien c'est facilement démontable et en plus c'est translucide... que des avantages ! :-)

_/)

10 juin 2008
0

impressionant
Ca c'est de la réclame.
T'a vu la qualité des pinces à sertir ?

Bon, c'est pas tout ça, c'est cher ?

11 juin 2008
0

Précisions ?
Ce problème de sertissage des cosses, j'aimerais bien arriver à le résoudre : j'utilise les cosses standards (bleu, jaune) isolées vendues en automobile et magasin de bricolage et j'utilise la pince merdique chinoise que l'on vend généralement à coté. Bilan : je ne compte plus le nombre de "desertissage" dés que l'on manipule ces cosses. J'ai vu dans le catalogue précité diverses types de pince : à sertissage pyramidale, à poinconnement centrale, etc.. Quel est le modèle à recommander ?

11 juin 200816 juin 2020
0

A partir de 50 euros

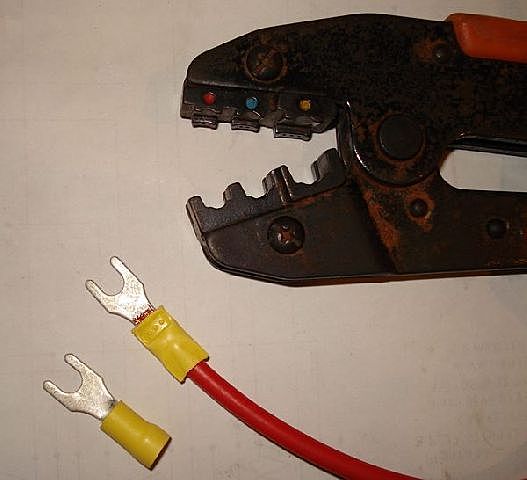

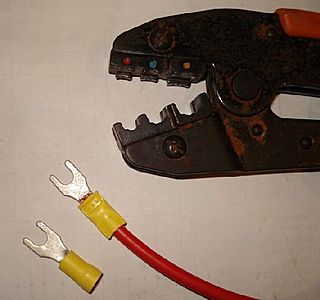

par exemple chez Radiospares on trouve d'honnêtes pinces à sertir pour les cosses rouges bleues et jaunes, qui sertissent en une seule passe et sans blesser l'isolant.

Sertie ainsi, si on tire sur le câble la cosse va casser avant que le câble ne sorte ! ;-)

_/)

11 juin 2008
0

Sans commentaires...
...

11 juin 200816 juin 2020
0

Pas si cher
en sachant où l'acheter... ;-)

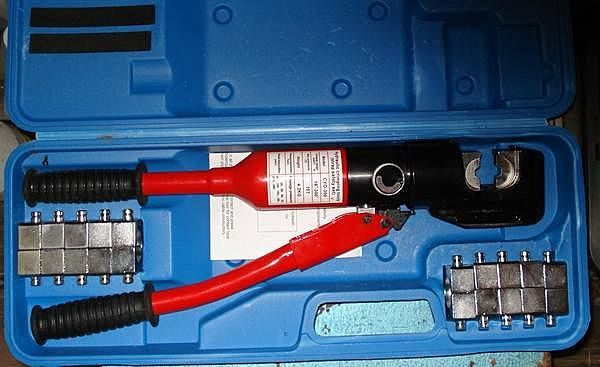

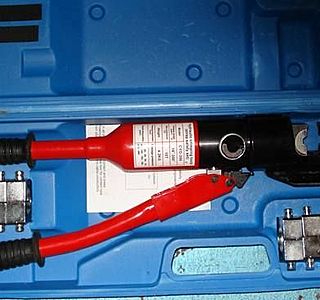

Ci-contre : en hydraulique de 16 à 300 mm²... pression 10 tonnes !

_/)

11 juin 2008
0

et pour le prix d'un AIS "plaisance"
pour le prix d'un AIS plaisance tu dois avoir une de ces merveilles hexagonales.
Avec le prix d'un AIS marmar ça doit te payer l'engin agréé par la NASA ;-)

Mais celui de tilik à 50 roro, j'ai le même et c'est vraiement le top même si moi j'arrive tout de même à en rater quelques unes (peut-être achetées chez un vendeur malpropre ?)

08 août 2008
0

avec dec connecteurs électrique étanche
tout simplement avec un jeu de connecteurs étanche IP68, pour - de 10€
www.raccordement-electrique.fr[...]3p.html

même possible de faire des dérivations, pour l'éclairage extérieur par exemple
