Un regulateur vraiment Mppt éolien/solaire avec interrupteur brake.

Je cherche un vrai MPPT hybride avec brake manuel, qui semblerait simple à acheter puisque nécessaire sur un voilier disposant de px solaires et éolienne mais que je n'arrive pas à trouver.
J'ai 1000w crête et 450 w éolien.
Claire

L'équipage
12 oct. 2020
12 oct. 202012 oct. 2020
1

Hum " ... brake manuel ... " : C'est quoi un "brake" ?


12 oct. 2020
0

un disjoncteur.
alain


12 oct. 2020
0

Bonjour
C'est un interrupteur à bascule qui permet d'arrêter l'éolienne manuellement donc sans attendre qu'elle ne se mette en arrêt automatiquement en cas de vent fort.
J'avais lu également qu'on pouvait la mettre en court-circuit sur les fils d'arrivée au régulateur mais est ce les trois fils en AC? Et n'y a t il pas danger pour l'éolienne?
CLAIRE


12 oct. 2020
0

Bonjour Claire

En voila un mais perso je ferai du séparé. Il existe aussi chez ali et compagnie

www.future-tech.fr[...]113.cfm

Le Moko


12 oct. 2020
0

Merci le Moko,je connais ces deux là, mais ils dont PWM.
Et d'ailleurs sur aliexpress même quand ils dont notés mppt, il faut aller fouiller pour voir qu'au final ils sont pwm.
D'où mon problème.....celui posé dans la question en sujet: MPPT!!!


12 oct. 2020
0

Bonjour
Ce n’est pas un MPPT


12 oct. 2020
0

Faire du séparé, en effet, c'est préférable mais le problème reste posé: un mppt éolien avec brake manuel pour éolienne 450w, où trouver?


LeMoko:Oups lecture un peu rapide de ma part : mais tu prend le modèle proposé pour la partie éolienne et un régulateur mppt pour tes PS. ·le 12 oct. 2020 11:58
claire56:Pour la partie PS c'est ok. 9n trouve du mppt facilement.Par contre la partie éolienne: le mppt avec brake est inexistant.·le 12 oct. 2020 12:49
12 oct. 2020
0

ATMB dispose de régulateurs MPPT qui gèrent éolienne et panneaux solaires

Sur le mien, une ATMB 350 et 2 panneaux 80W

Il y a un interrupteur pour l'éolienne sur le boitier

Fañch


claire56:Bj fanch,On est sur un régulateur inconnu ( mppt ou pwm?) Qui ne gère pas assez de puissance. Sur la doc, est il précisé mppt?Ce regulateur ressemble à celui pwm présenté en début de fil.·le 12 oct. 2020 13:15
12 oct. 2020
0

Je ne comprend pas ta recherche dans la mesure ou l’éolienne est fournie avec son régulateur ??
Veux-tu rajouter un deuxième régulateur ????


albor:Quand au brave, un commutateur type baco avec position 0/1/2 suffit,Freiner l’éolienne consiste à court- circuiter le - et le + , le 3 fil est la mise à la « terre » que tu peux relier d’avec le - ·le 12 oct. 2020 13:09
albor:Quant au brake ·le 12 oct. 2020 13:12
claire56:Court-circuiter veut il dire déconnecter le + ou le -( 24 ou 12volts) en sortie de régulateur? Ou mettre le + et le - en court-circuit?( Là, je doute).Par contre mettre les trois fils AC avec le - DC, j'ai aussi un doute....·le 12 oct. 2020 13:20
albor:Court circuiter dans le sens reliér les + et - ensemble le 3ème fil est le fil de masse de l’éoliEnne que tu peux relier au - sans problème Attention je parles des fils en DC , c’est à dire après le régulateur Avant le régulateur tu as du triphasé alternatif , chaque phase supportant 1/3 du courant , le fil 1,5mm2 est suffisant pour un fonctionnement sans risque·le 12 oct. 2020 15:28
12 oct. 2020
0

j'en ai vu sur aliexpress, sur la page des vendeurs d'éolienne.


12 oct. 2020
0

il n'est pas bon d'arreter et de maintenir l'éolienne en la cour_circuitant
un bout fin , fixé en bout d'empennage , avec une boucle en bas , on attrape avec la gaffe et on passe une pale dans la boucle .

ensuite
je sais que beaucoup le font , mais il n'est pas non plus conseiller de mettre éolienne et pnx sur le meme regul qu'il soit mppt ou pwm pour cause de ''conflit ''

pour un production optimum

_un mppt pour un groupe de pnx
_et un régul pour l'éolienne qui est livré avec normalement)

les atbm sont livrée avec leur régul specifique

pour rappel

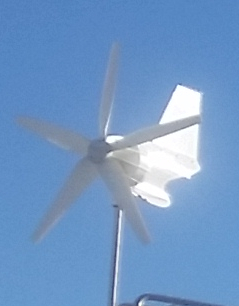

pour que la D400 donne toute sa puissance et soit stable en navigation , voici la modif d'empennage qu'il faut faire : une tôle d'alu plier dans sa partie basse et rivetée sur l'empennage existant


claire56:J'étais sur mon bateau au passage d'Alex, au mouillage avec 90 noeuds en rafale. J'ai joué les équilibristes pour l'arrêter. Une fois retournée, elle a tournée dans l'autre sens.En ce qui concerne la silentwind ..il faut un interrupteur.·le 12 oct. 2020 14:13
nautonier:Bonjour, je suis intéressé par la stabilisation de la D400, mais je ne comprends pas la modification !! Tu pourrais donner plus de détails ou photos plus détaillées ou zoomees. Merci.·le 12 oct. 2020 16:38
James :Il a rallongé l'aérien en hauteur...Si tu ne vois pas...???·le 12 oct. 2020 18:12
claire56:Toutes ces éoliennes trois pales ont été conçu pour le terrestre et ont ce défaut de tournicoter dès que le bateau bouge, quand ya du vent , et qu'il n'y a que par vent conséquent que ces éoliennes ont un bon rendement, alors il faut leur modifier la queue, à toutes.·le 12 oct. 2020 19:08
James :Là c'est une 5 pales...Et le rendement avec un vent faible est un des meilleurs sinon le meilleur je crois?·le 12 oct. 2020 20:40
12 oct. 2020
0

Bj red sky
Je les ai toutes étudiées. Elles sont soit pwm ou soit mppt mais sans interrupteur.
Pour en avoir acheté une mppt sans interrupteur, les fils qui y sont connectées sont pour le moins trés léger,impossible à changer, 1.5mm2, même si court et je me demande si à la longue ils ne vont pas finir par noircir pour ne plus laisser passer qu'une très faible intensité. Ce qui est déjà peut etre le cas car passer 20A dans 1.5mm2 qui chauffe au passage me prouve que l'ampérage a du mal....


12 oct. 2020
0

La Silentwind est fournie avec un régulateur mixte et un interrupteur pour le frein. Le fabricant, lors d'un dépannage à distance m'a demandé de court-circuiter les trois fils de l'éolienne pour vérifier que ça freine. C'est le cas et c'est efficace. C'est ce que font les interrupteurs dédiés ainsi que - je suppose - le régulateur, par survente.

Mais c'est un solaire PWM, en effet. De plus, je lui reproche de donner la priorité en permanence au solaire alors que la puissance disponible sur l'éolienne est bien largement supérieure: 400W contre 100. Je ne comprends pas pourquoi, bien que je doive reconnaitre que chaque fois que j'ouvre le bateau, les trois batteries sont chargées à entre 13,2 et 13,9 volts.


12 oct. 202012 oct. 2020
0

Hello

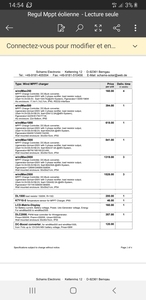

Voilà la doc pour les vrais régulateurs MPPT d'éoliennes.
Très chers tout de même...
Je sais qu'il existe avec la nouvelle Rutland un régulateur MPPT mais je n'ai jamais pu le trouver à part ?
Quand j'ai installé ma D400 je n'ai pas monté le breaker.
Je l'ai mis en vente sur le site si tu es intéressé.
Attention c'est à utiliser seulement le temps de bloquer physiquement l'éolienne.
Comme je peux atteindre la mienne facilement je n'ai pas monté ce système.
PS
Merci Ilolun pour la modification de la D400


12 oct. 202012 oct. 2020
0

Excusez pour le doublon j'ai finalement mis la doc en entier



claire56:Merci james pour ce lien.J'ai laissé tomber mon petit cochon! Ça tombe bien! Et c'est vraiment cela qui correspond à ma demande.Mais à quel prix en effet. ·le 12 oct. 2020 18:59
James :Je t'en prie.C'est les seuls régulateurs Mppt pour éoliennes que j'avais trouvé à l'époque sur le net.(il y a 5 ans)quand j'avais vu que celui de la nouvelle Rutland n'était pas vendu à part...Peut-être en existe-t-il d'autres je n'ai jamais pu en trouver...·le 12 oct. 2020 20:45
12 oct. 202012 oct. 2020
0

Je ne sais pas si ce régulateur fait l'affaire :

fr.aliexpress.com[...]23.html

Il me semble qu'une résistance est fournie avec. Donc, il doit y avoir moyen de "Courcircuiter" l'éolienne, en branchant la résistance en parallèle sur l'eolienne.

En tout cas, sur la page, en descendant loin en bas, on lit pas mal d'explications.

A voir.


Gilletarom:Dans tous les cas, avec 90 noeuds de vent, comme avec "Alex", le mieux est de retirer les pales à l'avance, si on est à bord.·le 12 oct. 2020 17:12
claire56:Bj GilletaromLa resistance sert a dissiper la chaleur quznd les batteries sont pleines.J'ai questionné directement silentwind qui m'a donné une réponse mais pas vraiment satisfaisante sue je lui zi demandé de préciser.Il semblerait bien que l'arrêt des pales se fassent en court circuitant les phases. Je lui demande de préciser sa pensée à ce sujet.Je partagerai sa réponse .ClairePs: j'ai la même que celle du lien.·le 12 oct. 2020 18:57
ilolun:en lien atmbmarine.com[...]013.pdf les 2 dissipateurs d'energie en vert et juste au dessus le rectangle bleu c'est le régulateur .quant les batteries sont pleines et que l'éolienne produit, il est impossible de laisser la main sur les dissipateurs , on se brule !·le 12 oct. 2020 20:43
James :Pas sur que les résistances servent à ça Quand j'ai démarré la D400 on avait un vent à décorner les bœufs et les résistances étaient froides,l'éolienne étant freinée par le régulateur (frein électro magnétique ?)Dans la doc ils disent je crois que c'est au contraire pour reguler quand les batteries sont faibles...je vérifierai...·le 12 oct. 2020 20:50
James :Oublié de dire que les batteries étaient déjà full au démarrage de la D400·le 12 oct. 2020 20:51
claire56:Le "dump load" permet pour certains régulateurs de décharger le surplus d'énergie quand les batteries sont pleines( mode stand by floating, et que px solaires ou éoliennes continue à produire.Cette résistance est d'ailleurs proportionnelle en taille à la capacité maximale en watt du regulateur.·le 13 oct. 2020 04:48
James :J'ai deux dump load vertes fournies avec le régulateur de la D400 Avec le baston et mes batteries pleines l'éolienne était freinée par le regul et il ne sortait que 1,5 à 3 A.Demain je serai au bateau et sur la doc technique ils en parlent...·le 13 oct. 2020 08:30
James :Holà J'ai dit une bêtise C'est bien quand les batteries sont pleines et que l'éolienne est à fond que l'énergie est dissipée dans les dump load d'après le manuel. Mes batteries ne devaient pas être pleines...Faut dire que le regulateur gérait deux parcs,un de 480 A et un de 260 A qui lui n'était pas full...Cqfd ?·le 15 oct. 2020 09:04
16 oct. 2020
2

Pour répondre à la demande initiale de Claire, les tensions de MPP (Maximum Power Point) de l'éolienne ET du panneau solaire ne seront jamais les mêmes à un instant t, sauf par hasard. Donc au mieux tu trouveras deux régulateurs MPPT dans le même boîtier.


claire56:Je sais effectivement qu'il vaut mieux avoir deux regulateurs séparés.Le régulateur éolienne avec interrupteur est quasi introuvable ( excepter la chams relativement chère).D'autre part, si on va plus loin, la temperature des batteries peut faire varier le voltage floating ce qui complique avec une sonde....on n'en finirait pas....·le 16 oct. 2020 07:56
claire56:Je sais effectivement qu'il vaut mieux avoir deux regulateurs séparés.Le régulateur éolienne avec interrupteur est quasi introuvable ( excepter la chams relativement chère).D'autre part, si on va plus loin, la temperature des batteries peut faire varier le voltage floating ce qui complique avec une sonde....on n'en finirait pas....·le 16 oct. 2020 07:57
16 oct. 2020
0

il vaut mieux avoir deux regulateurs séparés.
Le régulateur éolienne avec interrupteur est quasi introuvable ( excepter la chams relativement chère).
D'autre part, si on va plus loin, la temperature des batteries peut faire varier le voltage floating ce qui complique avec une sonde....on n'en finirait pas....


16 oct. 202017 oct. 2020
1

Hep TOM, suite à une manip aberrante (et il m'arrive d'en faire autant), Claire56 a mis, certainement involontairement, une réponse et deux commentaires identiques.

Ce serait bien si chacun d'entre nous, chacun pour ses propres "Réponses" ou ses propres "Commentaires", pouvait retirer ses doublons.

Gilletarom.


claire56:Mes excuses Gilletarom, quand j'ai voulu publier , en commentaire, il ne s'est rien passé malgré plusieurs appuis alors que sur "votre réponse" je n'ai pas eu ce problème.Voilivoilou·le 16 oct. 2020 12:49
Gilletarom:Clare56, surtout ne vous excusez pas. Ce qui vous est arrivé, arrive à beaucoup d'entre nous. Et, comme je l'ai dit, cela m'est arrivé.·le 16 oct. 2020 13:07
Quizas:et on a suggérer de nombreuses fois à Tom de nous mettre des boutons "publier" à usage unique mais il fait la sourde oreille·le 16 oct. 2020 21:24
Gilletarom:Un bouton à usage unique, c'est peut être trop compliqué à mettre en oeuvre. Parce qu'il faut faire de comparaison de texte, et peut être les rechercher dans une base de donnée trop vaste. De même, retirer des texte que nous pourrions désigner pourrait être plus facile. Ils sont émis par un matelot nommé et à une date et heure connues. Du moins pour les commentaires mais pas pour les posts.Donc, Tom, je me dit que :- Peut être, dans ta base de données tu connais non seulement les noms des créateurs des posts, mais aussi la date et l'heure des posts. Si tu peut afficher, pour chaque post dans l'affichage du fil, ces dates et heures, comme pour les commentaires, peut être serait il facile, pour celles ou ceux qui veulent supprimer des posts en double ou des commentaires en doubles de les désigner clairement. De plus, on ne devrait pouvoir supprimer un post en double que pendant une période très courte après sa publication.Bon, ceci dit, c'est toi qui bosse, c'est nous qui exigeons ... Alors, comme tu bosse pour pas cher ... ·le 17 oct. 2020 10:07
17 oct. 202017 oct. 2020
1

Arg ... Tom, y fo ke t'embête encore .... J'ai plusieurs commentaires dans le post précédent. Mais, je ne peux modifier que le premier ... Or, justement, j'ai parsemé mon second commentaire de plein de fôtes d'ortograffe ... Je voudrais les koriger ... Snif, snif, kommen faire ?
