un plan pour la construction en petite série d'un petit voilier en école primaire

J'ai déjà eu l'occasion de parler ici de la construction de canoës avec des enfants à l'école. Je recherche maintenant un plan de construction pour un petit voilier de 3 m environ à bouchains vifs en cousu-collé avec des enfants.
On en fabriquerait environ 5 l'année prochaine.
Les propriétaires de plans (Bbm 290 par ex.) refuse de nous faire un prix pour l'école. Je peux bien sûr l'admettre, même si la notice de construction du Bbm 250 que j'ai proposée sur ce site a permis à l'architecte de vendre plusieurs plans de ce petit bateau).
L'autre solution était de faire le plan moi même, mais les logiciels "pas chers" sont encore trop chers, ou peu exploitables.
quelqu'un a-t-il une solution à me proposer ?

L'équipage
24 nov. 2004
24 nov. 2004
0

demande à jean-claude
peut etre qu'il pourra faire un geste lui-meme ou te diriger vers la bonne personne.
belle idée
jpierre

25 nov. 2004
0

Du site Svenson

Ces trois plans pourraient convenir:

Graefin (Comtesse)
Breeze Baby
Bannock (Galette d'avoine)

S'ils sont retenus je peux en offrir la traduction et la conversion.

25 nov. 2004
0

et si tu prenais un bon vieux vaurien,
ou un mousse et que tu le mesure et en retire un tiers environ....en arondissant les cotes tu es certain de reussir ton coup.

gg.................

ps.un proto en cp normal pour les reglages et tu aurait ton "racail"... :-D :-D :-D :-D

25 nov. 200416 juin 2020
0

Plan de JP Tutard
L'annexe de ma goélette, tout-à-fait réalisable en cousu-collé, sur plans de JP Tutard. Contacte-moi directement si tu veux savoir ce qu'elle m'a coûté, et le prix que Jean-Pierre avait fixé pour le plan juste de l'annexe.

25 nov. 200416 juin 2020
0

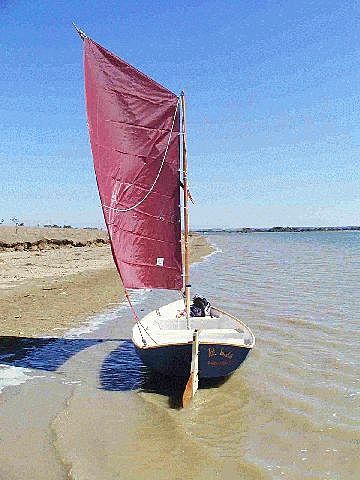

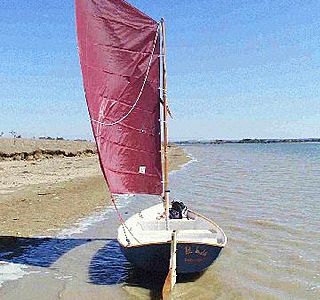

Laïta

www.francois.vivier.info[...]ts.html

A été construite par des classes.
La prame norvégienne est une alternative plus agréable à l'oeil que les éternels Optimist ou ses succédanés biscornus.

25 nov. 2004
0

très bien la prame
effectivement, je suis d'accord, une prame ça change un peu.
Un inconvénient peut-être, ça multiplie les joints congés, donc ça rallonge la partie faite par les parents et autres bénévoles.
Mais le résultat en vaut la chandelle.

0

D4 dinghy
il y a toujours ce plan super simple et gratuit à télécharger.
les dimensions sont en pouces et tu devras lofter toi même, mais c'est facile et gratuit.
C'est vrai que la prame est plus belle.

25 nov. 2004
0

Semi-Doris

www.boatplans-online.com[...]ail.php

Egalement à joints congés.

Mais si tu veux toujours éviter la toxicité de l'époxide, les plans de Svenson offrent une solution puisque les panneaux sont collés sur des baguettes.

25 nov. 200416 juin 2020
0

Le Corsaire
est un peu plus ambitieux que nos optimistoïdes:

www.bateau.com[...]ail.php

25 nov. 2004
0

Un petit canot breton
alternative locale à la prame norvégienne:

www.duckworksmagazine.com[...]breton/

25 nov. 2004
0

VIVIER Francois
cet architecte a un site riche en voile aviron et bateau traditionel contacte le je pense qu'il sera ouvert à ta proposition
Jeff

27 nov. 2004
0

ç'est parti !
Merci de tous vos renseignements.
Finalement, on va prendre contact avec François Vivier pour sa prame LAÏTA.
à 70 € le plan, ça reste honnète.
Je vais commencer par en construire une ... et chercher à vendre les canoës, caravelles, et autre BBm 230 qui commencent à s'accumuler dans la cour ...

27 nov. 200416 juin 2020
0

Excellent !
mais en matière de canoës, la mode change à vue d'oeil...

28 nov. 200416 juin 2020
0

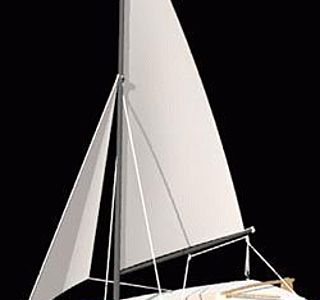

autre idée
Je viens de terminer ce dériveur, dont les plans gratuits se déchargent depuis:

www.stevproj.com[...]rs.html

Pas encore navigué avec, donc je ne sais pas encore s´il flotte.....

15 juin 2006
0

une petite demande
Bonjour serge, je m'appelle léo et je cherche moi aussi a construir le petit beteau mini-cup.
Je trouve ce projet très interesant mais j'ai quelques petits problems de traduction. Pourait tu me donner les dimesions car je ne comprend pas les mesures anglaise,et aussi le materiel en francais et enfin pourait tu me dire le prix aproximatif de tes dépenses? merci d'avance

:-D :-D :-D

16 juin 2006
0

merci
Merci chebec de m'avoir repondus mais que veut dire par exemple:1/4" x 2" ou encore 5/16" x 3" x 1-3/4". Je ne comprend pas!!!

15 juin 2006
0

Léo
Ce site convertit les mesures impériales.

keskydee.com[...]

1': 30,5 cm
1": 2,54 cm

environ.

28 nov. 2004
0

Bravo Serge
(Fausse manip.)

Combien pèse ta bête?
Il y a un gros devis de panneaux, non?
Le grément n'est-il pas un peu démodé?

L'équivalent chez nous serait le Moth de Pillon, disponible gratis si je ne me trompe.

29 nov. 2004
0

une mine d'or
le site signalé par serge est une mine d'or pour qui aime le style bateau ancien.
Génial.

29 nov. 2004
0

Mélanesia
Un bateau ultra simple à construire, et avec un look exotique c'est le prao Melanesia de James Wharram. Le hic dans ce genre de construction c'est qu'il faut utiliser de l'epoxy : allergiques s'abstenir. sinon c'est construit en peu de temps donc assez accessible pour un projet pédagogique (il faut que ça tienne dans une année scolaire, non ?).

30 nov. 2004
0

à Chébec
La bestiole se fabrique avec 5 panneaux de contrplaqué de 6mm et des listons en pin. Le gréement en tuyau PCV plomberie, etc. Le poids devrait être dans les 60Kg. (Longueur 3,60m et largeur 1,20m) La vitesse à espérer, celle du Laser.

Bon vent!

30 nov. 2004
0

Merci Serge
Une bonne affaire, dirait-on!

[Certaines autres productions de M. Stevenson ont été conçues dans le style de Disneyworld et rencontrent un succès commercial durable auprès d'une clientèle continentale peu avertie.
Ainsi, le Weekender réunit plaisamment les caractéristiques les plus visibles de plusieurs types de bateaux différents comme l'étrave à guibre et le beaupré des skipjacks, la roue des goélettes (que le barreur doit pourtant manoeuvrer en regardant la poupe), le rouf arrondi des yoles-canoës américaines, et un assez lourd grément à corne agrémenté d'enfléchures et de voiles en PVC de couleurs vives sur certains exemplaires, le tout sur une coque à deux bouchains vifs des plus brèves et dépourvue de dérive basse dans un souci de simplification.
Le Vacationer, version agrandie du même, est conçu selon des principes semblables.]

22 jan. 2005
0

Plans gratuits
Tu trouveras des plans gratuits de petites embarcations faciles à construire ici :

www.bateaubois.com[...]

04 sept. 2005
0

Et encore plein d'autres..
plans ici :
bateaubois.free.fr[...]ex.html

23 jan. 2005
0

David Atkin...
te propose de télécharger ses plans gratuitemet.

Le "Little Breton" est tout à fait du style "laïta". Les cotes sont en pouces mais la conversion se fait sans pb sous exel par exemple...
Plusieurs sites sur lesquels tu trouveras ses plans dont celui-ci
www.duckworksmagazine.com[...]breton/
A+
bili

24 jan. 200516 juin 2020
0

"Bette" provençale
Une solution simplissime, vraiment faite pour répondre à la question me paraît être la "bette" petit bateau de la tradition provençale. Pas besoin de plan, de tracé en grandeur et de chantier compliqué. On trace directement sur le contreplaqué en appliquant des règles simples. Le "plan" est dans le domaine public depuis bien longtemps donc pas de coûteuses royalties d'architecte. Tout est dit dans les deux pages du Chasse marée n°55 dont j'essaye de joindre ici les copies (si le serveur d'HEO veut bien...).

24 jan. 2005
0

"Bette" provençale
Une solution simplissime, vraiment faite pour répondre à la question posée, me paraît être la "bette"; petite embarcation de la tradition provençale. Pas de plan, de tracé en grandeur et de chantier compliqué. On trace directement sur les feuilles de contreplaqué en appliquant des règles géométriques simples basées sur le "quart de nonante". La coque obtenue est proche du doris des bancs. Le "plan" est depuis longtemps dans le domaine public, à supposer qu'il ait jamais fait l'objet d'un "copyright. Tout est expliqué sur deux pages de la revue Chasse marée n°55. Je les ai scannées mais le serveur d'HEO doit les trouver trop lourdes pour me permettre de les joindre ici. Je les adresserai par mail à qui m'en fera la demande (mon mail est sur ma fiche).

25 jan. 2005
0

cnsl.naoonet.free.fr[...]dex.htm
c'est du CP à clins, mais ce ressemble à ce que tu cherches.

hervé

25 jan. 2005
0

le pshitt
charmant voilier ecole que j'ai frequenté dans mon jeune temps, une sorte de melange entre le laser et l'optimist. etrave à marotte, simplicité de construction de l'opti mait un peu plus grand et avec un foc si ma memoire est bonne.
jpierre

16 juin 2006
0

Tu peux trouver ton bonheur..
..en visitant www.bateaubois.com[...] ..
Tu y trouveras des dizaines de plans gratuits dont plusieurs correspondent à ton programme.
Cordialement.

03 avr. 2013
0

Bonjour
Si ton projet n'a pas encore abouti
Je peux te donner les plans de ce bateau
wintaboto.blogspot.fr[...]/
a plus
Christophe
