Truc qui rague rail de gv

Bonsoir tous,
Encore une sollicitation!

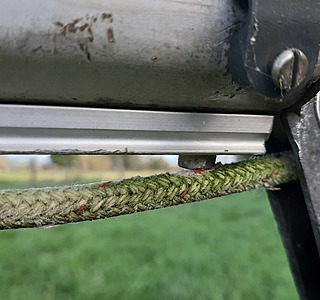

J ai une gv sur chariots , sur le rail en haut du mat , tt proche du rea il y a une sorte de picot oû ma drisse de gv rague ( et cela l abime) cf photo. Ma question est la suivante: puis je virer ce truc? Je pensais scier ce qui dépasse et limer pr éviter le ragage. Je ne vois pas vraiment à quoi il sert, il y a d autres fixations , dont une 5cm en dessous . Si couper cela est une mauvaise idée que puis je faire?
Ps. Cette drisse est fatiguée et verte, je la change cette année.
Merci à vous
Cordialement

L'équipage
17 déc. 2019
17 déc. 2019
0

bonsoir
ce n'est pas acceptable comme montage ( rien ne devrait depasser ) .
le " picot " me semble etre un boulon a tete hexagonal ; le remplacer par un tete fraise , a verifier avec le rail .
mais c'est cela qui tient ce rail , donc la fixation doit resister aux effort .

salut

17 déc. 2019
0

Solution : Remplacer le boulon à tête hexagonale (!!) par une vis de même diamètre et pas (M5, M6??) mais à tête fraisée et empreinte hexagonale creuse. Il faudra fraiser le rail pour permettre à la vis de ne pas dépasser.
P.S: L'image n'est pas dans le bon sens on dirait, et la V5 ne retourne pas automatiquement les photos comme avant.

17 déc. 2019
0

Peut-être que le voilier est démâté, ce qui explique la position du mât. (voir la pelouse en arrière plan) ;-)

17 déc. 2019
0

Merci à vous pour ces conseils que je vais mettre en application, et oui le mat est sur tréteau ds un champ ;)

0

Il faudrait déplacer le réa pour écarter la drisse

17 déc. 2019
0

Salut Damien.
Il y a un autre réa sur la photo, tu l'utilise ?

17 déc. 201916 juin 2020
0

petit montage photo... Suis pas un artiste...
Comme dit "Virus" utiliser l'autre réa qui me parait libre...
Ton mat étant sur tréteau il suffit de changer le cheminement.
Quant au verdissement, pourquoi changer la drisse ? un p'tit bain dans un seau ou autre, un peu de chlore ou autre produit anti verdissement (pas pendant 2 heures non plus, faut pas exagérer...
Certains passent ces drisses à la machine à laver. Dans ce cas quand le mat est à demeure, il faut passer un messager.

22 déc. 2019
0

Eh Graffer pas mal ton montage ;)

22 déc. 2019
0

Euh non, pas de chlore sur les drisses, ça les vieillit prématurément pour un gain esthétique certain certes mais vraiment pas une bonne idée.
Cdlt
JM
PS avant d'envisager de changer voire déplacer (!) réa, passer comme suggéré par ailleurs à une vis à tête fraisée encastrée dans le rail

17 déc. 2019
0

Le chariot de GV ne monte pas aussi haut... donc tu peux même raccourcir le rail de 10cm si besoin.
Le rail ne subit pas beaucoup d’effort en tête de mat.

24 déc. 2019
0

entierement d’accord.
un coup de scie sur le rail ,repercer et reposer une vis plus bas

24 déc. 2019
0

Je pense que Loupeis à raison, il devait s agir d une sorte de picot d arrêt. En sciant la tête tt est comme avant, aucun jeu ni rien, je vais laisser ainsi, cela ne gêne plus il a tellement de trou ce mat que jvais pas en rajouter...;)
Sinon pr la balancine je vais voir si je peux mettre un rea sur l axe, cela m evite d avoir une poulie qui se ballade la haut

24 déc. 2019
0

Le rail ne subit pas bcp d'efforts en tête de mat, tu es sur ? Pas moi.

18 déc. 2019
0

Bonjour,
Le second rea ( enfin son emplacement, car il n y a qu un axe actuellement) que l on voit sur la photo je vais l utiliser pr y passer ma balancine. Elle passe par une poulie plaquée sur le mat mais cela me gêne car la tête de gv vient bloquer dessus, je ne peux hisser la gv que sur un bord et affalage pareil . Je pense changer la drisse car elle a ragué sur ce piquot et du coup elle est esquintée ( j aime pas ca). La solution de remplacer ce boulon par un boulon à tête fraisée me semble assez simple à mettre en oeuvre si j arrive à le retirer. Pour la poulie sur emerillon qui viendra sur le circuit balancine j espere que cela ne va pas être source d emmelage avec la drisse de gv !

18 déc. 2019
0

Une nouvelle fois merci à chacun des intervenants, c est sympa

22 déc. 2019
0

Bon finalement j ai scié à ras ce picot, puis limé. Il y a un boulon quelques cm plus bas puis regulièrement et en nombre tout au long du rail, la piece ne bouge pas dc je crois que je vais laisser ainsi...en hauteur en effet la force à l arrachement ne doit pas être dantesque

22 déc. 2019
0

Salut Damien

Ce boulon que tu as limé ne sert il pas également à maintenir la tête de mât ?

Traverse t'il entièrement le mât? Et maintenant bouge t'il ?

Pas trouvé en photo le mode de fixation d'un mât de kelt 707.

Bon dimanche.

22 déc. 2019
0

Hello ;)
Non non je ne pense pas , il ne traverse pas le mat et rien ne bouge , tu me mets un doute mais vraiment je ne pense pas, cela ressemble à une fixation terminale du rail de chariots gv
Bon dimanche aussi ;)

22 déc. 2019
0

Non c est sûr que ca ne tiens pas tête de mat car je l ai sorti plusieures fois et jamais touché à ce truc, elle est juste emboitée et rivetée ( 4 rivets de mémoire)

22 déc. 2019
0

Bonjour,

Ne change pas ta drisse, inverse la, à moins que l'autre côté n'ait aussi subi les outrages du ragage.

Et question subsidiaire, y-a-t-il bien un réa autour des "axes" que l'on voit sur les photos ?

22 déc. 2019
0

Il y a un rea au niveau de la drisse de gv oui bien sur, un rea en métal, par contre l autre axe, celui qui ne sert pas n a pas de rea, je ne comprends pas le coup de l inversion, si cela a ragué, le cordage est fragilisé et ce quelque soit son nouvel emplacement, un peu comme un maillon de chaine abimé? Ou alors c est pas grave si le cordage est rapé car il est très largement echantilloné?
Merci en tt cas Phil o zof

22 déc. 2019
0

Je pensais que le ragage s'était produit à l'extrémité de la drisse... mais si c'est au milieu, effectivement cela ne sert à rien de l'inverser, bien que tout dépend où se retrouvera ce point de "faiblesse" dans l'autre sens, point de faiblesse qui ne semble pas très important...

22 déc. 2019
0

La piece du haut doit être simplement être la comme une butée pour la gv. Elle est surement prise uniquement sur le rail.

22 déc. 2019
0

Oui Loupeis tu as sans doute raison car en sciant la tête rien n a bougé ou pris du jeu, je vais laisser ainsi du coup.
Phil o zof c est effectivement léger comme raggage, mais ca peut être pénible si la drisse de gv lâche, je pense que je vais quand même la changer, à voir!
C est en haut du mat dc en fait à la moitié environ de la drisse
Merci à vous!
Cordialement

03 jan. 2020
0

Bonjour tous,
Comme prévu j ai changé ce matin le circuit de la balancine, j ai utilisé l axe qui etait libre sur la ferrure de tête de mat et j ai pu y placer un rea, en limant un tt petit peu ce rea il passe et tt est fluide. Je me pose par contre une question subsidiaire. La balancine a présent fait un autre angle, plus ouvert ( avant elle était plaquée au mat). Ne risque t elle pas de se prendre ds mes chariots de gv????
Avant je ne pouvais prendre le 1er ris et affaler/hisser ma gv que que sur un bord mais si j ai les chariots qui vont se prendre ds la balancine je ne sais ce qui est le mieux!
Vs avez déja rencontré ce souci?
Merci à vous

03 jan. 2020
0

salut

tu veux dire les coulisseaux (chariots) de la grand voile?

03 jan. 2020
0

bonjour
avec une photo ,on comprendrais mieux le circuit de la balancine .

salut

03 jan. 2020
0

Bonjour, c est le montage qu a fait Graffer plus haut ;)

03 jan. 202016 juin 2020
0

J ai une image peut être plus explicite,
Le bout noir c est la balancine , sur la poulie plaquée au mat. Je l ai enlevé de cette poulie pour la mettre sur un rea qui est sur le second axe ( celui le plus extérieur que l on voit sur la ferrure de tête de mat)
