Trimaran Magnum 21

Bonjour à tous,

Heureux d'avoir acquérir un Magnum 21 de 2002. Cependant, je reste un peu démuni car je n'ai pas le manuel. Difficile pour moi sans doc d'acquérir les bonnes pratiques de montage et démontage du Magnum

Y aurait-il une âme charitable qui pourrait me donner une copie (PDF) ?

Merci d'avance, Jean

L'équipage
10 déc. 2020
10 déc. 2020
0

BONJOUR JEAN exactement comme toi,lors de l'achat le proprio ma expliqué simplement; ne pas oublié d'enfiler les trampolines sur les 4 bras de liaisons avant montage sinon redemontage j'ai fais 2 fois l'erreur ,se servir du palan de gv en direct sur la drisse de spi pour mater (a 2 personnes)j'ai fais ,en liteaux une croix dont le sommet est a 3 metres posée au sol a 2 métres du tableau arriere pour donner de l'angle au mat avant de tirer sur le palan, frapper les habans avant matage,par contre une fois les coques fixées je les cales par un petit treteau placé au centre (de chaque coque plus stable pour hisser le mat) sinon super achat avons fais deux raids de 1000 miles ,mais j'ai adapter des coques de DART 18 , si WINNIE voit ton post tu aura bien + info SALUTATIONS


10 déc. 2020
0

Bonjour et merci de ta réponse,
Je vais m'exercer sur mon parking pour le montage démontage. Mon soucis majeur est bien entendu la levée du mât !
Le magnum n'a pas de spi donc je suppose pas de drisse de spi.
Qu'est-ce : le palan de grand voile ?
Je dispose d'un petit mât de 2m que je dois fixer à la place du safran pour donner de l'angle au mât avant de tirer la drisse de mât ( pour l'instant tout cela est théorique ! ). Il faut que je fasse aussi un système pour que le mât ne penche pas à droite ou à gauche lors de la montée...
Les haubans sont frappés en permanence même avec le mât horizontal.
Jean


l'epoque sea:RE mon magnum n'est pas le.. S.. (mat rallongé et + de voile) mais il a un spi donc sa drisse. d'origine un bout frappé en tete de mat ne servait qu'au matage ,le palan de GV est le palan qui est frappé sur la poutre arriere sur le chariot (que j'ai d'ailleur supprimé) et en arriere de la bome il sert a border plat ou choquer +, ou -au vents arriere : pour tenir ton mat en lateral(gauche : droite) les haubans et le deuxieme homme qui compense les petits depart de travers ,oui les haubans sont frappés en permanence et oui le petit mat sert a cela A+·le 10 déc. 2020 14:08
10 déc. 2020
0

Hello. Le mât peut être mis en place avec la drisse de GV. Elle fera un demi tour autour de la tête de mat, mais c est pas un problème.
A la place du palan de GV, tu peux utiliser le treuil de la remorque. Tu frappes le crochet sur la drisse et zou.
Une fois le pied de mat en place , tu lèves le mât à bout de bras en partant de l arrière du cockpit et en avançant vers la proue. Ton compère au treuil se charge de la montée, toi tu ne fais que le maintien latéral.
Le mât du magnum n est pas très long, c est pas une grosse affaire.
Enjoy!


10 déc. 2020
1

Bonjour,
Moi j'utilise la drisse de grand voile frappé sur le palan, lui même frappé sur le pt d'amure du genoi. pour assurer en latérale, je frappe un bout au dessus du taquet de grand voile de chaque coté. Il sont repris sur les bras de chaque cotés.
Bruno


10 déc. 2020
0

J'ai une copie papier de la notice, j’essaie d'en faire un PDF la semaine pro
:-) Bruno


10 déc. 202010 déc. 2020
0

Merci Tribal : "A la place du palan de GV, tu peux utiliser le treuil de la remorque. Tu frappes le crochet sur la drisse et zou."
Je vais tester...

Merci Bruno, mais j'ai pas compris : "Il sont repris sur les bras de chaque cotés."

A bientôt
Jean


10 déc. 2020
1

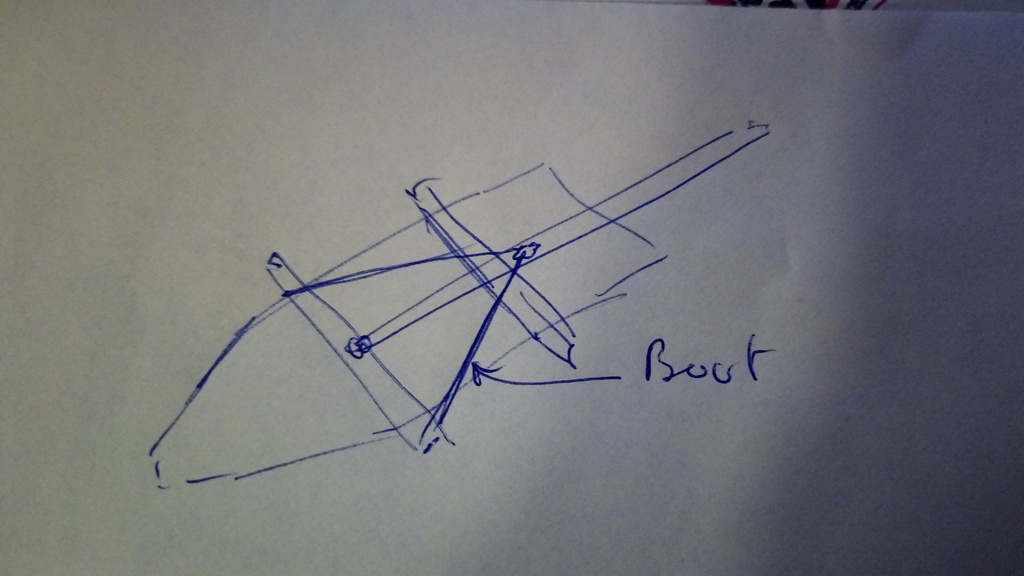

Ben c'est pour faire un triangle de chaque côté du mat. 😉 Ainsi il ne peut pas s'échapper sur le côté


11 déc. 202011 déc. 2020
0

Bonjour Goofy,
Super, rien de tel qu'un crobard !
Merci
Jean


16 déc. 2020
0

Bonjour,
Ci-joint la notice
Bon le scan part de la dernière page :-) lol
A+
Bruno



16 déc. 2020
0

Bonjour à tous,
Un grand merci à Goofy, je vais pouvoir démarrer dans de meilleures conditions.

La plaque du pied de mât me parait tondue ( voir photos ).

Qu'en pensez-vous ?

Merci de votre aide
Jean


Jean83:tondue non, tordue c'est mieux !·le 16 déc. 2020 18:04
16 déc. 2020
0

Tordu 😏 oui mais pour moi sans incidence car une fois le mât posé dessus ... Par contre l'axe dépasse sous la plaque et doit d'indexer dans un trou du tube 😎
Bruno


16 déc. 2020
0

Si non ça ce redresse facilement c'est de la tôle 😁
