Toilette marine RM69 : changement du corps de pompe

Bonsoir,

L'an dernier, j'ai acheté un voilier qui n'avait pas navigué depuis 16 ans environ.

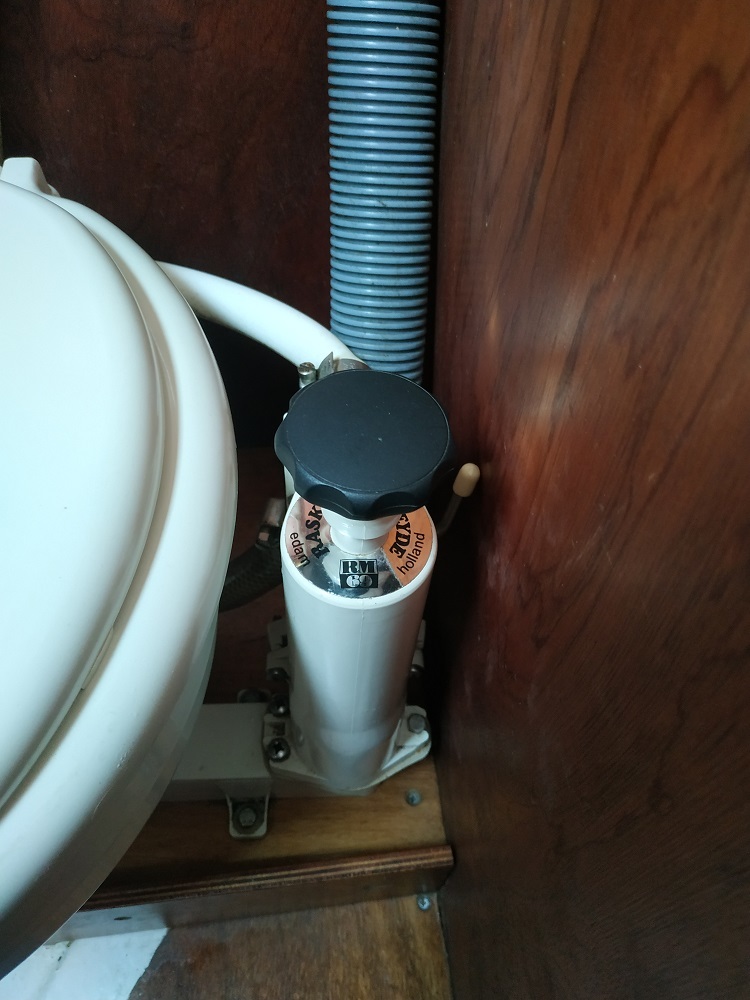

Ce n'était pas la priorité cet été, j'avais d'autres points à contrôler, mais je me suis aperçu que le WC marin RM69 ne fonctionnait pas (éclaboussure lors de l'utilisation de la pompe etc ...), les joints devaient être mort. J'avais également une fuite au niveau du clapet sous pompe.
Je profite donc de l'avant saison pour remettre en état la pompe.

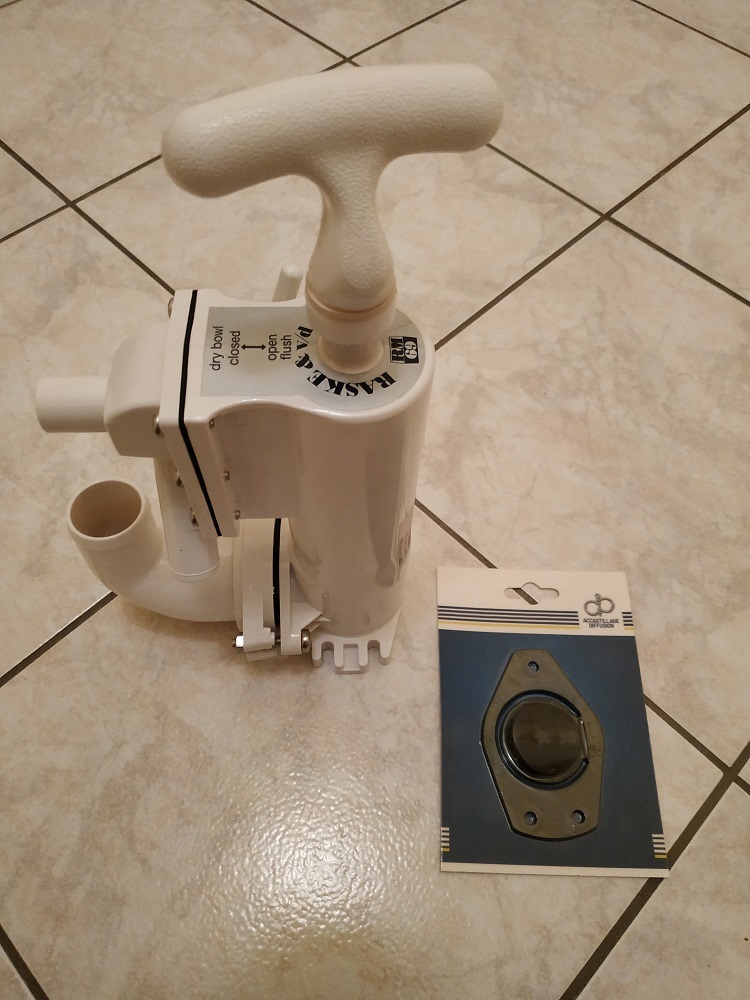

Au vu du prix des joints, j'ai décidé d'acheter le corps de pompe, son coude ainsi que le clapet sous pompe.

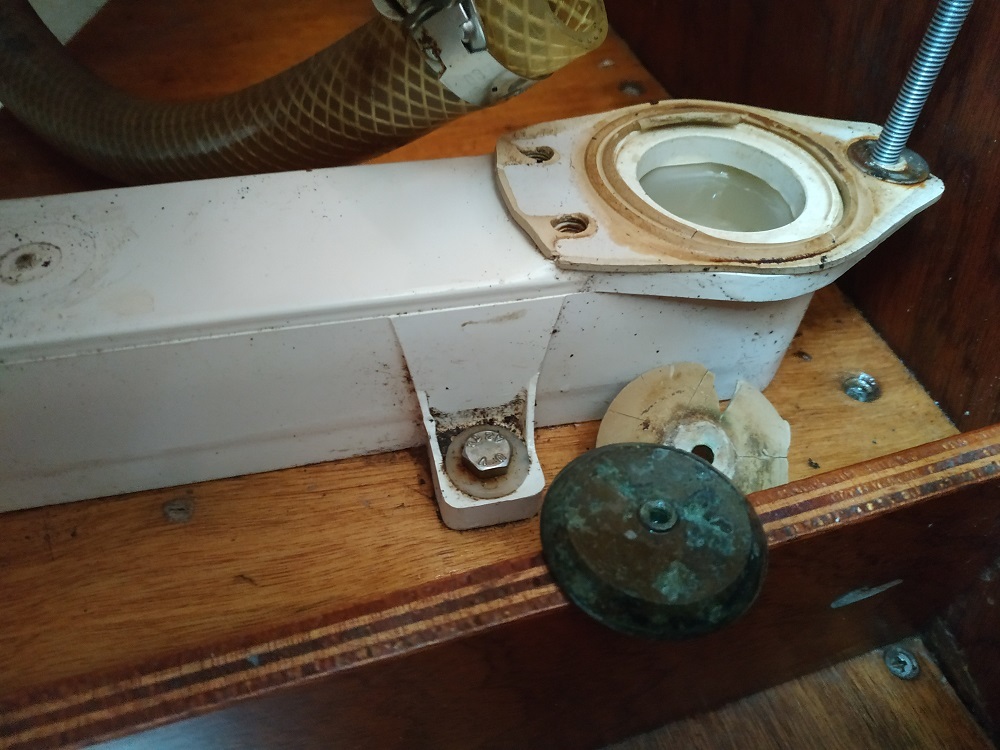

J'ai donc démonté l'ancienne pompe. L'ancien clapet était blanc (voir photo), et la partie mobile était cassée.
Pouvez-vous m'indiquer de quel côté je dois placer le nouveau en noir que j'ai acheté.(voir photo). La partie mobile est plus épaisse sur une face.

De plus j'ai été surpris de trouver une rondelle en métal (voir photo) au milieu du clapet. Elle n'était pas présente je crois sur les plans que j'avais vu sur le net.
Pouvez vous m'éclairer sur sa fonction, est-ce que je dois la remettre ? Je me demande maintenant si la pompe que j'ai acheté est compatible ?

Merci d'avance de me sortir de ce merdier :)

Olivier

L'équipage
21 fév. 2021
21 fév. 202121 fév. 2021
0

oui elle est compatible c'est un anti-retour

"est-ce que je dois la remettre ?"
non poubelle la nouvelle prend ça place


oliver22:Bonsoir Mastic. Toujours aussi efficace ... Et la rondelle en métal, sur l'ancien modèle je pense qu'elle était sertie sur la partie mobile. Il y a un trou.Est ce que je dois la réutiliser ?·le 21 fév. 20:46
21 fév. 202121 fév. 2021
0

non tu as tout ce qu'il te faut sur la photos 2 le reste poubelle

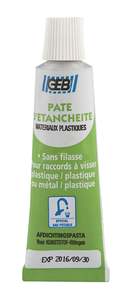

un petit conseil quand tu poses l'anti-retour mets un peu de pate sur les extrémités envers et endroit , ça aidera pour l'étanchéité


21 fév. 2021
0

Hello,
Pour le clapet noir, si mes souvenirs sont exacts, la partie bombée vient au dessus...sinon on n'évacue pas.


mastic:👍·le 21 fév. 20:58
21 fév. 2021
0

Je pense que la rondelle métal dont tu parles, se trouvait en bas de la tige de la pompe (pièce 519 du schéma).


21 fév. 2021
0

Bonsoir Olivier29,

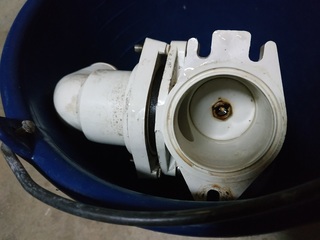

Je viens de regarder à l'instant (voir photo), les deux bas de tige sur la pompe neuve et sur l'ancienne sont identiques.
La rondelle, je l'ai trouvée exactement comme sur la photo 3 du premier message.


21 fév. 2021
0

Alors, comme dit Mastic, ta pompe neuve est complète, le joint noir AD en bas, le reste, c'est poubelle.


21 fév. 202121 fév. 2021
0

je viens de regarder la rondelle de la photo 3 , c'est un bout du clapet anti-retour d'origine on voit encore ce qui la tenait sur la deuxième partie qui est encore sur l'embase des wc, le trou au milieu servait à maintenir la pièce en caoutchouc noir

ce qui ne change rien au problème , tu jettes tout à la poubelle 😁


oliver22:Merci pour ces explications, c'est exactement ça . Et donc le clapet noir je le mets dans le même sens que la photo 2. La partie épaisse vers le haut en direction de la pompe.·le 21 fév. 21:35
mastic:oué 👍·le 21 fév. 21:38
21 fév. 2021
0

Mastic,

Ok je vais jeter la rondelle à la poubelle.
Ce qui est étonnant c'est qu'avant le clapet anti-retour avait un certain poids avec cette rondelle (on dirait de la fonte !). Maintenant sur le nouveau modèle (noir), c'est tout en plastique et donc super léger....


21 fév. 202121 fév. 2021
0

ça fonctionne pas mal j'ai la même chose sur mon deuxième wc , un peu d'huile de colza de temps en temps pour que ca glisse bien ! ça fait deux ans RAS 😉


0

Bonsoir Oliver 22,
Pendant que tu es, avant remontage de ta pompe, retires le tuyau d’évacuation, tape le fermement sur le ponton pour casser et retirer le tartre, rinces le et remontes le tout.
À l’usage, après avoir vidé la cuvette, pomper 6/8 fois pour bien évacuer du tuyau les matières.
Cette non observation d’usage est la source de 80% des problèmes d’un wc marin.
Jamais agréable de s’occuper d’un toilette en panne dans la houle🙈🙈🙈
Bonne soirée,
Patrice


oliver22:Bonsoir Ar-men.Merci pour ce conseil, je vais en profiter pour nettoyer toute la tuyauterie.·le 22 fév. 20:53
22 fév. 2021
1

Coucou juste un petit conseil si tu n’as pas encore installé la nouvelle, ne sers pas les vis trop fort sur l’embase les filtages sont en plastique (donc fragiles)si tu les foires c’est fichu il faut remplacer l’embase


Hob’o:Plan B, avec des longs doigts on peut toujours mettre un écrou par l'intérieur si filetage foiré·le 22 fév. 19:51
Polmar:Et au final, au vu du prix des différents éléments, tu commences à te dire que le toilette neuf est peut-être la bonne solution.·le 22 fév. 19:55
oliver22:Effectivement le filetage est dans le plastique de l'embase. il faut y aller mollot !·le 22 fév. 20:52
