Thermomètre

Bonjour,

Je souhaite équipé mon moteur Volvo MD 2030 d'un thermomètre affichant la température du circuit de refroidissement.

Actuellement il y a une sonde et une alarme sonore et visuelle.

Mes questions sont les suivantes:
- La sonde actuelle n'est elle qu'un simple thermocontact qui enclenche l'alarme en cas de surchauffe ou est elle une sorte de thermistance qui peut être utilisée également pour le branchement de l'afficheur de tempèrature.

  • Si la sonde actuelle n'est qu'un thermocontact, le moteur est il equipé d'origine d'une autre sonde (type thermistance) mais non raccordé lorsque qu'il n'y a pas l'option affichage de T°. Si oui ou se trouve elle et si non y a t'il un emplacement reservé pour monter une sonde.

Merci de vos réponses éclairées.
Stan

L'équipage
27 août 2009
27 août 2009
0

Thermometre sur moteur Volvo
Bonjour,

A ta place je ne changerai rien, car ta sonde température ne controle pas uniquement les alarmes visuelles et sonores. En cas de surchauffe moteur, elle devrait normalement couper l'alimentation en carburant pour éviter la destruction du moteur.
J'en ai fait l'expérience la semaine dernière lorsqu'une "laitue" est venue se coller sur la crépine d'alimentaion. Alarmes sonore(stressante)et visuelle puis arrêt automatique du moteur. J'ai essayé de redemarrer l'engin rien à faire. j'ai pensé à une panne de carburant et ai utilisé ma nourrice de secours. Avec 20 litres de GO toujours pas de redémarrage.
Puis après quelques minutes stressantes, bingo, l'engin s'est mis à ronronner puis à s'arrêter de nouveau dès la température critique atteinte.
Après trois arrêts j'avais enfin rejoint ma place de portavant la fermeture de l'écluse.
Après nettoyage de la crépine, mon Yanmar 3GM de 1996 fonctionne comme avant l'incident.
Alors prudence avant de faire une modification
Bonne nav
André

27 août 2009
0

Controle de temp sur l'eau de refroidissement
Bonjour

pouvoir controler la température de l'eau de refroidissement n'est pas une mauvaise idée . Cela permet de déceler une anomalie avant que le moteur ne surchauffe vraiment . Souvent quand l'alarme de temp. se met a couiner , il est déja trop tard . Cependant je te déconseille de bricoler les sondes existantes , mais plutot de rajouter un instrument supplémentaire , surtout que c'est vraiment de la technique basique . Sur mon bateau j'ai une sonde faite d'un filament creux enroulé autour de la durite d'injection de l'eau de refroidissement dans le coude d'échapement et reliée a un thermomètre digital. Une autre solution , c'est de visser une sonde sur un élément de l'échappement humide en contact avec l'eau . Certains pots mélangeurs de Vetus ont un emplacement prévu pour . Quand a la sonde elle même elle se trouve chez nimporte quel vendeur de composants , comme Conrad par ex.

Amicalement - Joel

27 août 2009
0

Merci mais besoin de précision
Merci pour ces premières réponses.

Mais l'idée n'est pas de supprimer le système d'alarme existant mais d'ajouter un cadran supplémentaire indiquant la T° et permettant ainsi de prévenir d'une surchauffe avant d'enclechement de l'alarme (qui dans mon cas ne coupe pas le moteur).

J'ai vu chez les ships des indicateurs (type VDO) pas mal pour 40€ environ.
Par contre ils ne sont pas livrés avec la sonde et ma question porte en fait sur quoi les brancher : Sonde existante de l'alarme ou sonde optionnelle existante (ou se trouve t'elle sur le moteur ?) ou en ajouter une (y a t'il un emplacement dedié ?).
Rappel il s'agit d'un volvo MD 2030.

Merci aux spécialiste Volvo.
Stan

27 août 2009
0

Faute...
Spécialiste avec un "S" bien sûr.

28 août 2009
0

Temperature
Salut à tous,
bsr Chantevent,
Pas plus spécialiste que beaucoup d'autres sur ce site, mais il te faudra remplacer ta sonde actuelle par une sonde faisant la fonction alerte (de 80° à 110°)ET la fonction sonde de 40° à 120°...(non isolé de la masse).
Pour cela , je te conseille de démonter la sonde actuelle, de regarder sur le socle la valeur d'alerte et d'aller avec ta sonde dans un magasin de fourniture auto. Le vendeur pourra ainsi te vendre une sonde avec le meme pas de filetage et de la meme valeur d'alerte; et tu pourras aussi y brancher ton indicateur de température.
Amicalement
Daniel.
Nota: d'une marque et d'un pas de filetage à l'autre, les valeurs de réglages peuvent légèrement changer.

28 août 200916 juin 2020
0

la meme

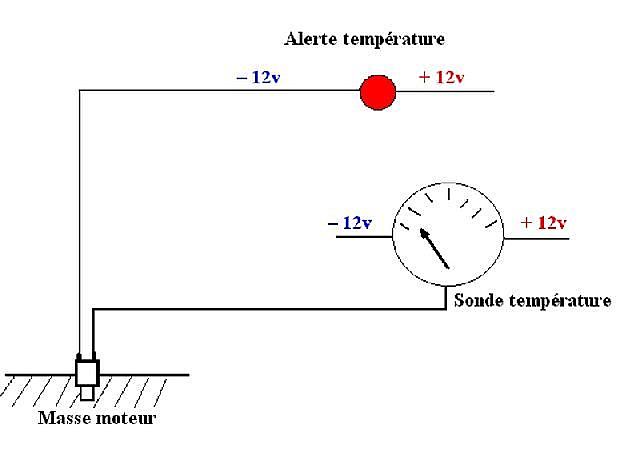

La meme avec dessin de principe !

28 août 2009
0

Notice d'origine
www.vdo.com[...]ger.pdf

Page 4 du doc est illustrée la double sonde à masse isolée... ;-)

_/)

30 août 2009
0

Je regarderais
dans quelques heures, sur le 2030 d'un client et néanmoins ami que j'ai prévu de faire tourner comme tous les mois.

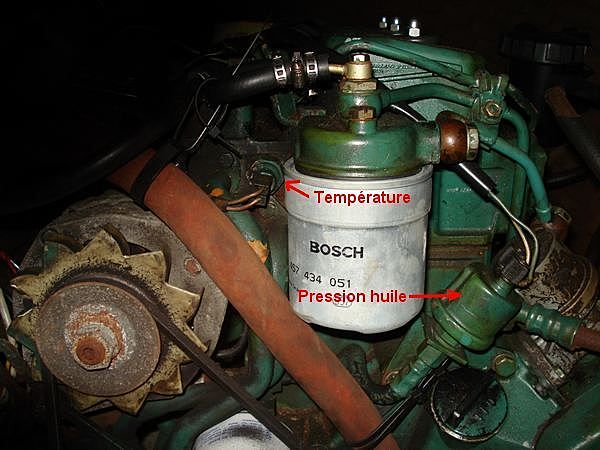

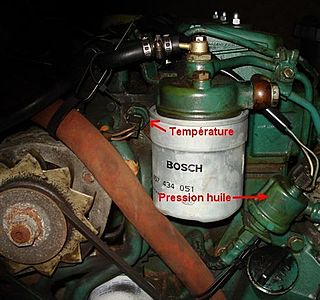

Il a un thermomètre installé d'origine, donc la ou les sondes idem ! Je prendrais une photo.

_/)

30 août 2009
31 août 2009
0

effectivement
Ton 2030 est de 2003, mais la photo de tilikum représente un 2003....
Peut être les mêmes implantation?
A vérifier...

29 août 200916 juin 2020
0

2 sondes ?
Merci à Tilikum pour ses recherches.

Apparement sur la doc VDO une seule sonde avec 2 fonctions :
- Thermocontact pour l'alarme (WK).
- Thermistance pour l'indicateur de T° (G).

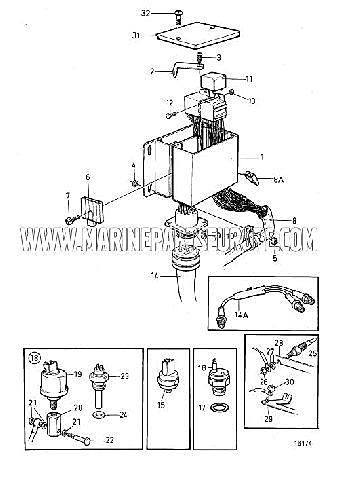

Sur la doc volvo j'ai trouvé 2 pièces :
- N°16 Thermocontact, alarme à 95°C.
- N°23 Thermistance, indication jusqu'a 120°C.

Faut il remplacer la pièce 16 existante par la 23 si elle a les 2 fonctions (2 connexions + masse)?
Ou faut il ajouter la pièce 23 dans un filetage prévu à cet effet ? Quel Emplacement sur le moteur?

Je ne suis pas à bord et ne peut donc pas chercher.

Si quelqu'un a un MD2030 sous les yeux...

Merci à tous.
Stan

30 août 200916 juin 2020
0

Il y a bien une seule sonde de température mais à deux bornes, alarme et instrument à masse non-isolée, pareil pour la pression d'huile.

A priori, même s'il n'y a pas d'instruments installés d'origine (juste les alarmes) les fils sont en attente dans le faisceau électrique... il n'y aurait donc que la double sonde et l'instrument à se procurer.

_/)

31 août 2009
0

Pas le même
Merci à vous deux,

Tilikum mon 2030 ne ressemble pas du tout à celui de la photo.

Y a t'il eu des versions différentes (le mien est de 2003) ?

Stan
