tête de barre (ancien site)

tête de barre
auteur : bruno bartole
09-06-2018 à 11:45:33

les écrous qui serrent la barre se desserrent regulièrement ...
avez vous rencontré ce problème ?
tête en fonte d'alu et boulons inox , j'ai quelques doutes sur la durabibité de l'ensemble.
cordialement

Re: tête de barre

Auteur : william schotsmans
Date : 23-06-2018 à 21:03:29

j'ai eu un problème au terme d'une traversée sous voiles Toulon Calvi. Le pilote sollicité par la mer du vent (SW 4) a fait remonter légèrement le timon; la barre a pris du jeu. A Calvi la tête en alu était fendue prête à céder (25 ans d'âge). Un soudeur à l'arc l'a rechargée et placé deux douilles en inox dans lesquelles les boulons passent. C'était il y a 15 ans. Je me dis que je devrais peut être avoir en plus une tête de secours mais David Merlot n'en a plus. Je surveille régulièrement la pièce et évite de lever la barre; je resserre chaque fois d'un coup de clé le peu de jeu qu'elle pourrait prendre, c'est dans ma check-list de vérifications car en cas de rupture c'est l'avarie de barre sans issue pour gouverner. Cordialement.

Re: tête de barre

Auteur : MERLOT
Date : 27-06-2018 à 06:58:37

bonjour a tous je vais proposer cet autonne une solution de ferrure tout inox mais pour faire une étude de réalisation j'ai besoin de connaitre les réservations de cette solution cordialement David

Re: tête de barre

Auteur : bartole
Date : 27-06-2018 à 16:29:17

pour compléter mon message , j'ai pris soin de garder en navigation la barre en position basse, car lorsque elle est un peu remonté, les contrainte sur l'alu peuvent être très fortes.( les alizés portugais ne sont pas très tendres en ce moment.)

j'ai également eu une rupture de la pièce inox en u qui tient le bas étai: peut être également une petite faiblesse à corriger.

Re: tête de barre

Auteur : bruno bartole
Date : 30-11-2018 à 12:51:51

Bonjour David,
as tu avancé sur les têtes de barre inox ?

Re: tête de barre

Auteur : bruno bartole
Date : 02-02-2019 à 17:14:07

info de david Merlot concernant la tête de barre inox en remplacement de celle en alu:

elle sera fabriquée pour s'adapter sur l'articulation prix 485€

Re: tête de barre

Auteur : Talmon couriel : dom.talmon@gmail.com
Date : 09-08-2019 à 14:43:26
Pièce jointe : Image .JPG

Well ....j'ai le même problème avec la tête de barre le bloc alu est fatigué et il y a du jeux partout.
Mais bon franchement 485 euros pour une pièce comme ça !!!
y a t il quelqu’un qui a trouvé une solution moins cher ?
et quoi qu'il en soit la pièce qui est en bout de mèche est elle fixée sur un carré ? sur un cone ? comment la démonter pour l’amener à l’atelier pour travailler sur la pièce à refaire ?
quelqu’un a t il une solution ? William je pensais à ta solution de deux douilles as tu une photo ?

Merci
sinon j'ai fini mes retour cockpit...X8 voir photo...

Re: tête de barre

Auteur : bartole
Date : 09-08-2019 à 17:34:22
Pièce jointe : Image .JPG

bj dominique

sur le site jefa il y quelque chose d'approchant , reste a adapter sur le haut le la mèche inox, il faut une fraiseuse !! mais cela doit se trouver.

[url]

bien les renvois de bouts !

Re: tête de barre

Auteur : Talmon
Date : 09-08-2019 à 22:41:35

Merci...oui ça m'a pris un peu de temps surtout pour faire la cale des bloqueurs tribord à cause de la forme des consoles de winch que je ne voulais pas modifier
j'ai reculé les deux winch de 8 que j'ai...en attendant des 30 ST...

sinon d'apres la photo ca veut dire que l'on pourrai après dévissage du gros boulon retirer la piece avec un simple extracteur non ?

merci

Re: tête de barre

Auteur : william schotsmans
Date : 12-08-2019 à 10:29:08

je vais faire des photos.

L'équipage
17 oct. 2019
18 oct. 201916 juin 2020
0

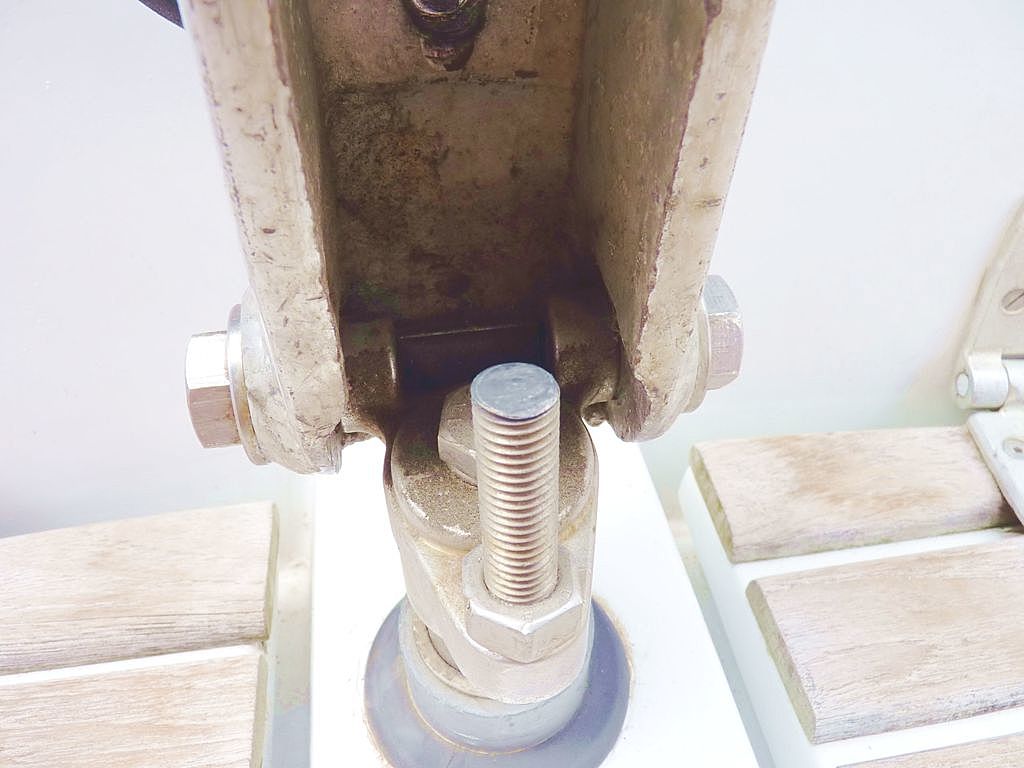

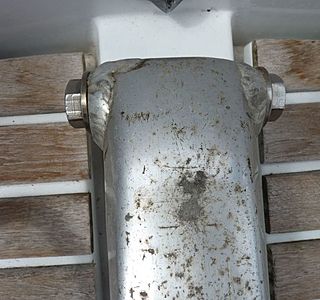

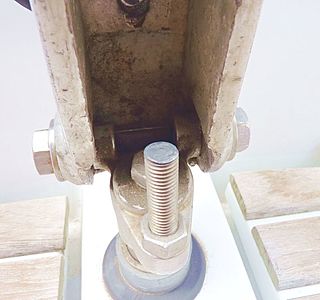

voici les photos de ma ferrure de timon en alu rechargée à Calvi par un soudeur à l'arc qui a ajouté deux douilles pour un travail inox sur inox. Parfait depuis 15 ans. Pourvou qué ça doure.

19 oct. 2019
0

peut-être un idée pour faire refaire ces pièces en inox de 3mm, j'ai la mienne qui est démontée et à la maison où je suis en train de finir de réparer et traiter la barre d'origine.

30 oct. 2019
0

je voudrais faire pareil
pour l'enlever tu as pris un simple extracteur un fois enlever le gros boulon en tete d'axe ?
c'est monté sur un cône ?
merci

30 oct. 201916 juin 2020
0

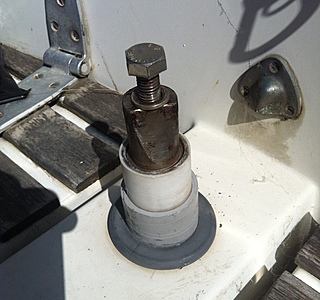

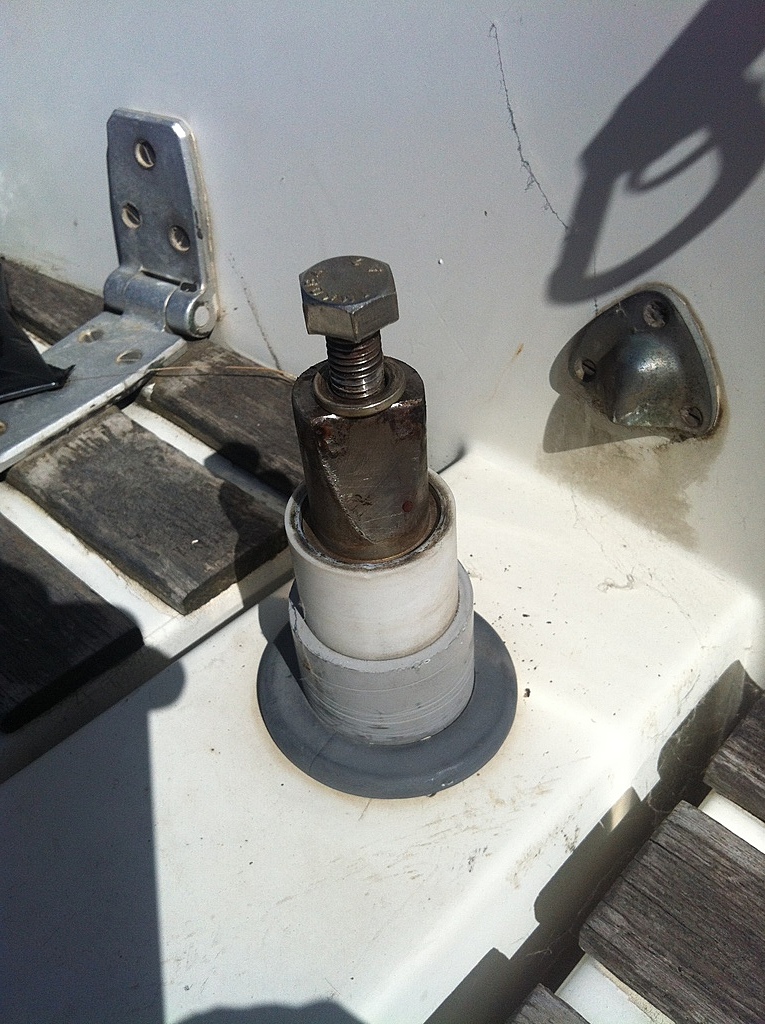

il y a effectivement un cône sur l'axe inox du gouvernail; une fois le boulon dévissé pas besoin d'extracteur pour retirer la pièce. sur la photo j'ai retiré la pièce (photo droite de cornic jason) et revissé le boulon)
