Test de VHF : VSWR à 1.01 ?? Mesure suspecte ??

C'est quoi comme Ros mètre ? il est prévu pour la fréquence que tu mesure ?

ce n'est pas possible de mesurer sur un portable comme cela comme déjà expliquer les portables n'ont pas d'antenne calé sur la fréquence en effet à la sortie de ton portable ce n'est qu'un morceau de ton antenne !
une autre partie est à l’intérieure du portable ! donc ta mesure n'est pas correcte !
de plus c'est la main et le corps de l'utilisateur qui fait aussi une partie de la masse de l'antenne
on utilise une charge fictive de 50 ohms pour étalonner l'appareil et vérifier les puissances.

bref voila ! regarde déjà ton matériel pour vérifié si il travail bien à 156 Mhz !

Bonjour,
Peut-être idiot comme question, mais tu as bien un appareil adapté à la mesure des fréquences VHF marines,soit 156/162 mHz?
(Autrement dit, pas un truc pour les CB)

Pour ce prix, pourquoi ne pas avoir directement acheté un VNA connectable sur ordi ?

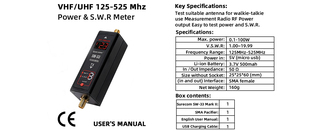

Ce n'est pas un TOS mais un VSWR meter. Les charges fictives (dummy load) sont limitées en puissance. La plage de fréquence est VHF-UHF, donc valable pour la VHF marine.
Notes que si tu veux mesurer une antenne, il faut aussi tenir le boîtier, pour qu'il y ait une masse. Sinon la mesure est fausse ou impossible.

Bonjour.
Les variations de tos sont normales sur différents canaux. La plage de fréquence en émission ne monte pas à 162 Mhz. Sur les canaux duplex, c'est la réception qui est sur ces fréquences, l'émission est pour les stations à terre et le tos n'a pas d'importance. Pour le portable bien vérifier la jonction tx- tosmètre. Certains portables n'ont pas de connecteur coaxial et le branchement est impossible. Si ton antenne fonctionne avec le fixe, c'est bon.
JC

La puissance à l’antenne est vraisemblablement plutôt inférieure à 15 W

Prenons l’hypothèse que tu as :

• 22 W en sortie de ta VHF,
• 25 m de coaxial,
• Le coaxial est très probablement du RG213.
• Une atténuation de 1,67 dB (pour 25m)

Le donne les atténuations pour 100 m à différentes fréquences.

Prenons une valeur correspondant à 150 MHz (environ la bande marine) pour 100 m soit 7dB -> 25m = 1,67dB.

Pout​=Pin​×10−10dB​

Dans ton cas :

Puissance initiale : 22 W

Atténuation : 1,75 dB

P=22×10−1,7510 = 22×10−0,175 ≈ 22×0,667 ≈ 14,67 W

La puissance après une atténuation de 1,75 dB est d’environ 14,67 watts.
