Test continuité sur fils électriques: résultats incompréhensibles...

Bonsoir à tous, dans la continuité de mes , j'ai procédé à des tests de continuité sur le positif qui arrive à ma pompe.
Et ces premiers résultats étant déroutants pour le béotien que je suis, j'ai procédé à quelques autres tests que je vous livre, en espérant que vous saurez m'aider à les comprendre.
En préambule, afin de m'assurer du bon fonctionnement de mon multimetre, j'ai procédé à deux mesures tests: l'une avec une seule borne reliée au fil d'une bobine de 10m, l'autre avec chaque borne reliée de chaque coté (noté test 1 et 2)

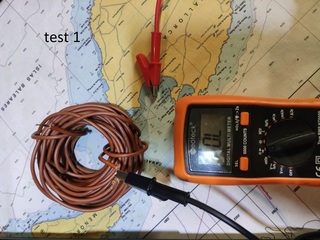

Test 1: résultat affiché OL, que j'interprete comme "résistance infinie"
Test 2: résutat affiché 0.000 que j'interprete comme résistance nulle, donc fil intègre.

J'enchaine ensuite les mesures d'abord avec mon positif de ma PdC (celui que je considère comme en défaut) puis avec le positif de ma pompe de circuit d'eau,car celle ci est juste à coté et fonctionne parfaitement.
Les 4 mesures avec ma PdC (notée 1 à 4) : une borne reliée au positif de ma PDC l'autre borne reliée différemment à chaque fois

Mesure 1: reliée à la sortie de mon disjoncteur PdC, celui ci sur off: résultat OL

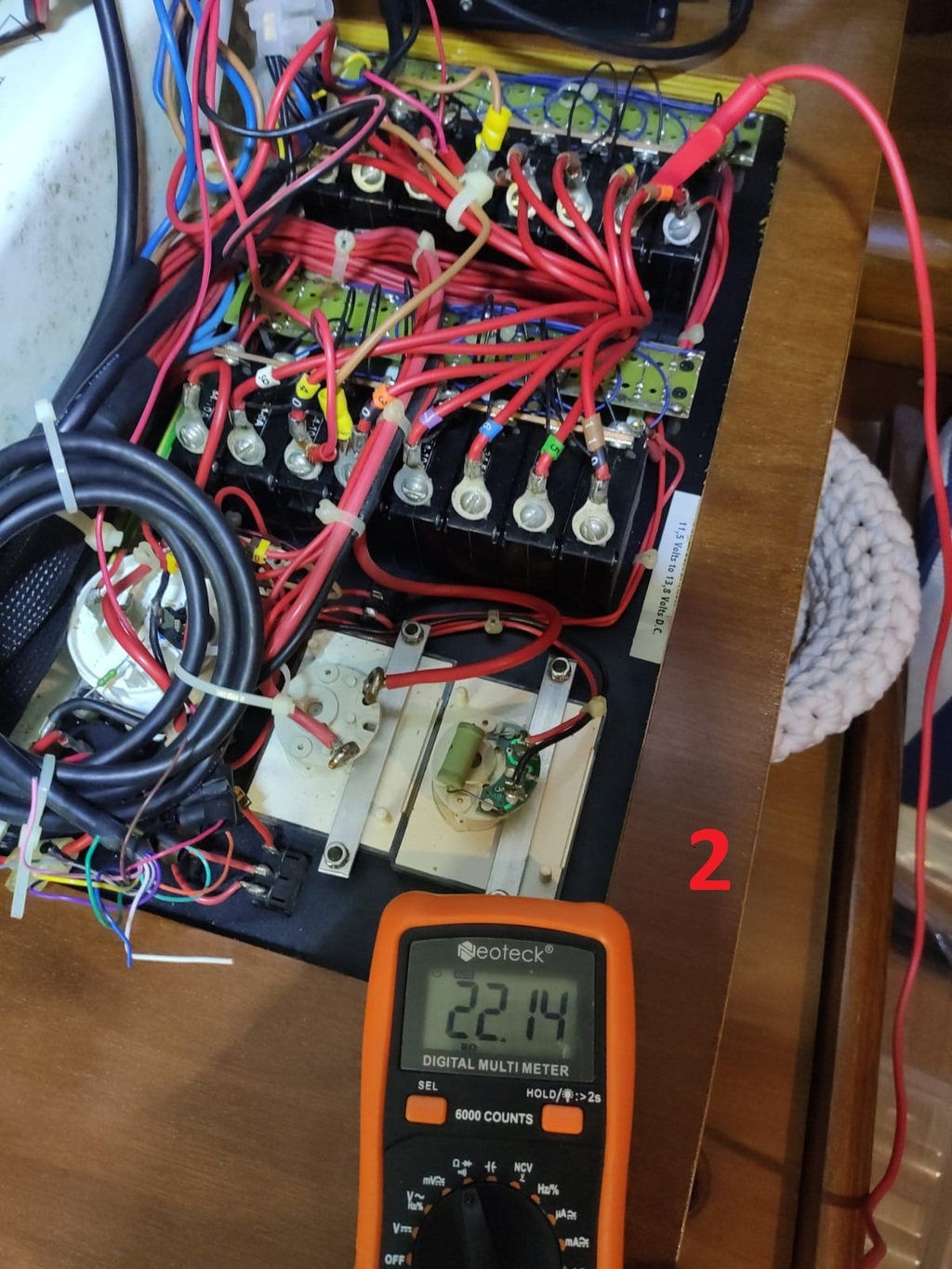

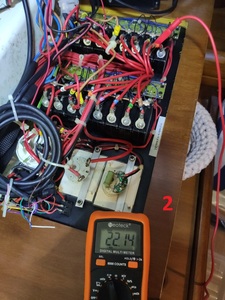

Mesure 2: reliée à la sortie de mon disjoncteur PdC, celui ci sur ON: résultat chiffré 22.14

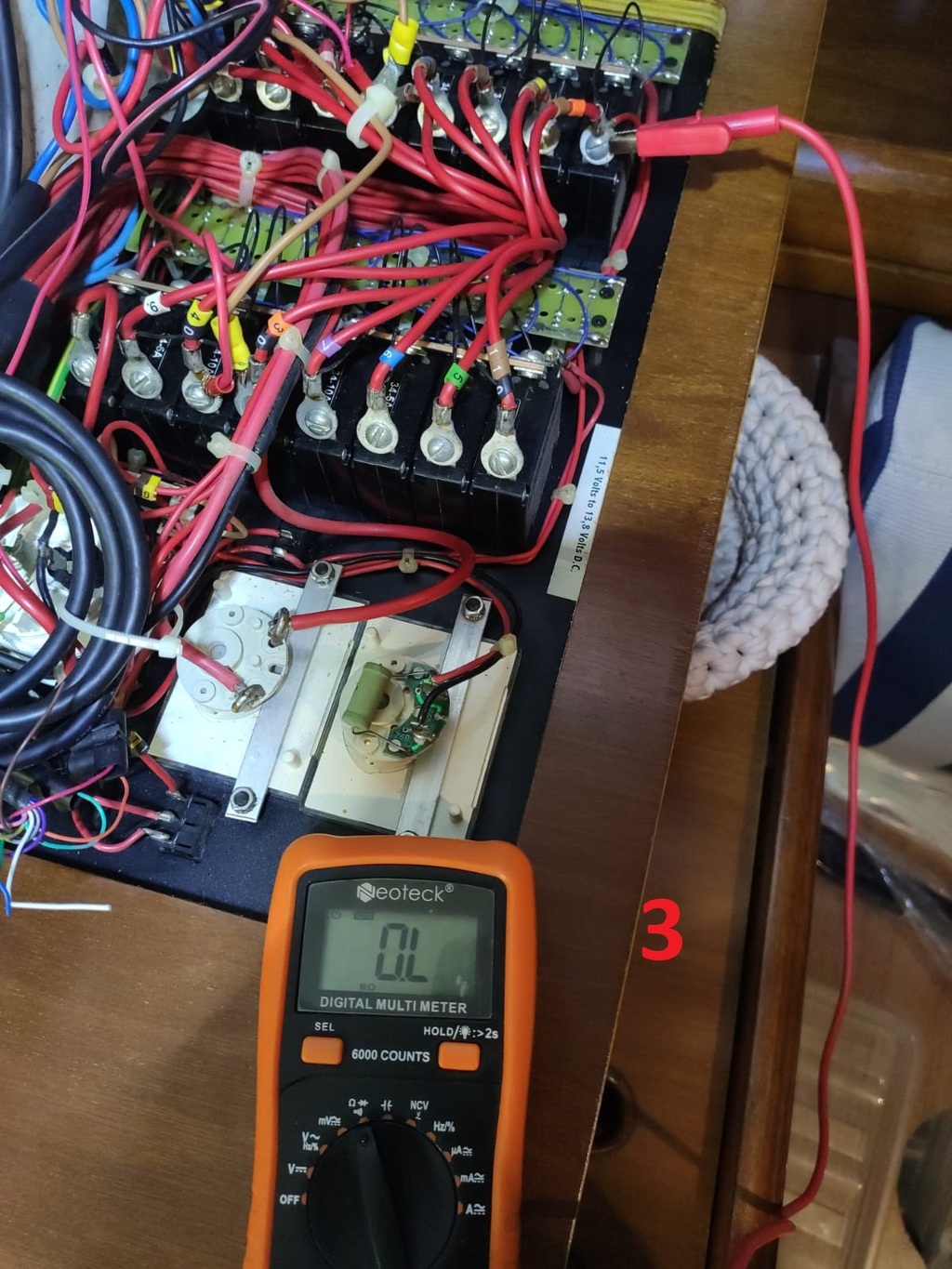

Mesure 3: reliée à la sortie de mon disjoncteur PCE, celui ci sur off: résultat OL

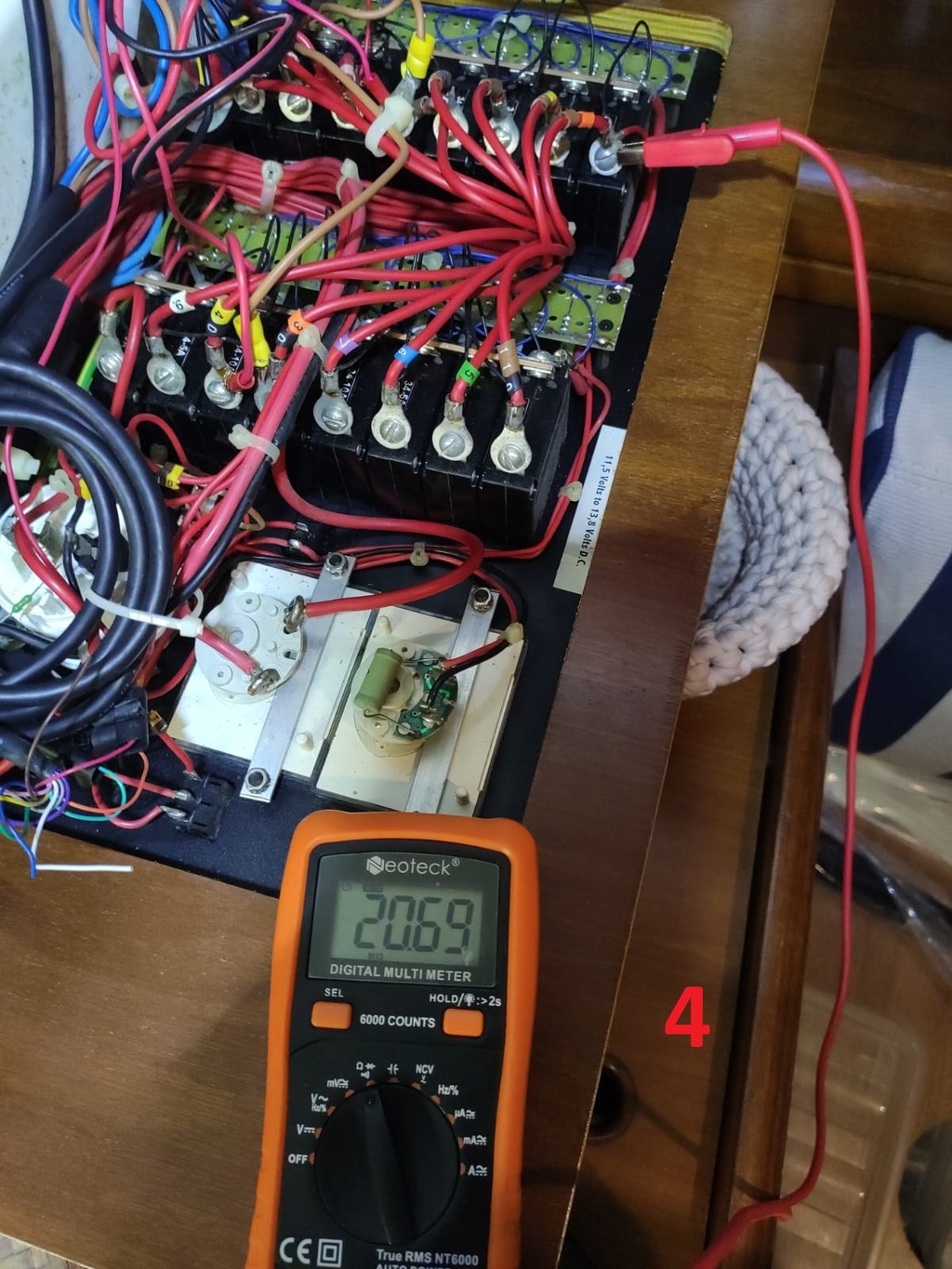

Mesure 4: reliée à la sortie de mon disjoncteur PCE, celui ci sur ON: résultat chiffré 20.69

Ensuite 2 mesures réalisées avec une borne reliée au positif de ma PCE, l'autre borne reliée différemment à chaque mesure (noté PcEAu 1 et 2):

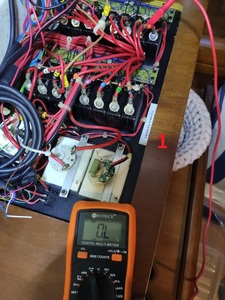

2mesure 1: reliée à la sortie de mon disjoncteur PCE, celui ci sur off : résultat chiffré 0.000 (résistance nulle?)

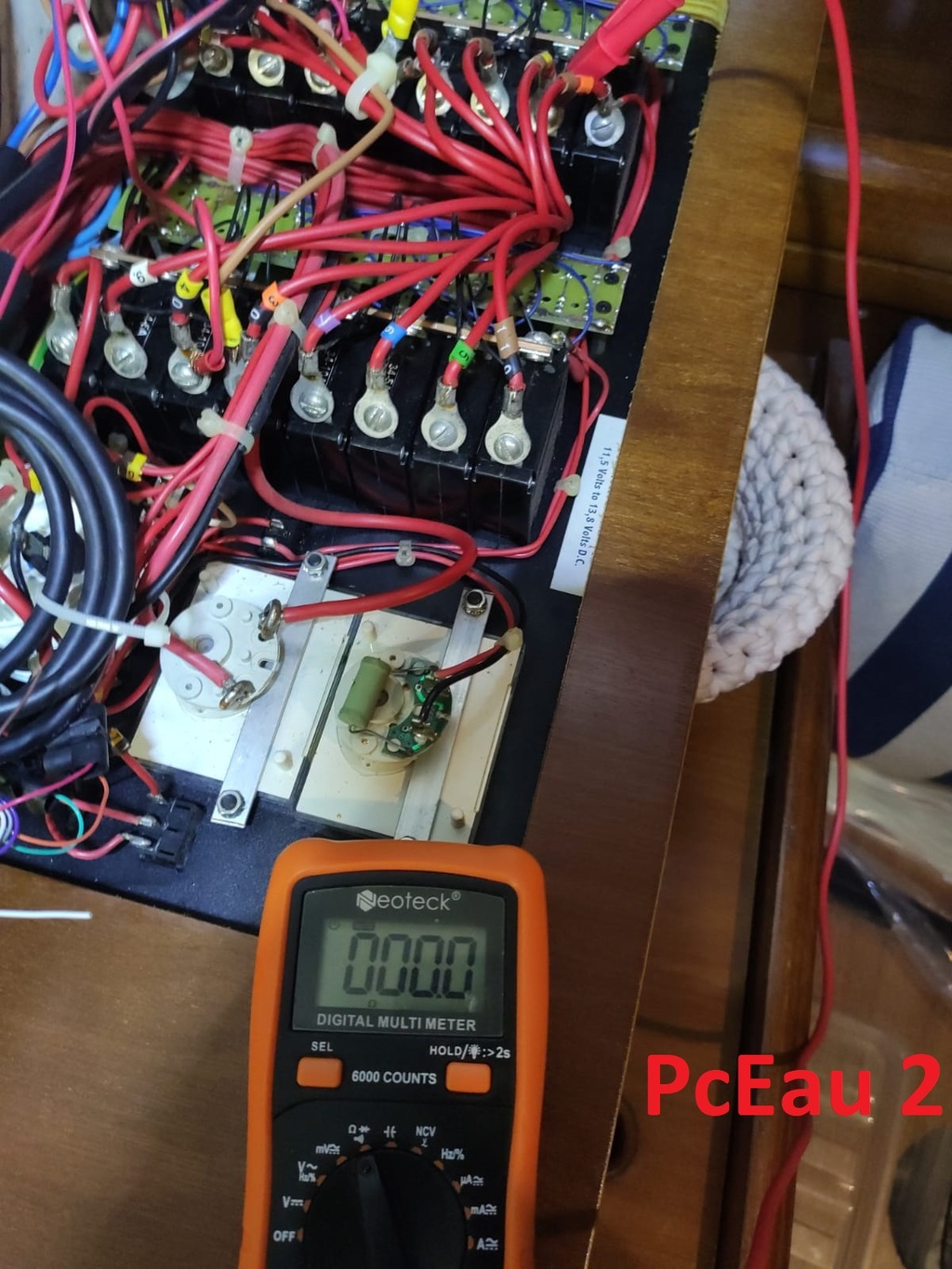

2mesure 2 : reliée à la sortie de mon disjoncteur PdC, celui ci sur off :résultat chiffré 0.000 (résistance nulle?)

Bon, vraiment certains de ces résultats me laissent pantois: si mon positif PdC est vraiment HS, j'entends par là coupé quelque part, pourquoi ai je une mesure chiffrée par moments? Et d'ailleurs pourquoi ai je une mesure chiffrée lorsque mon disjoncteur est sur ON (alors que je prends bien en AVAL de mon disjoncteur et non en amont): par ou passe ce courant??

De même, si je comprends bien la 2mesure 1 (positif PCE d'un coté et sortie du disjoncteur PcE de l'autre), je ne comprends pas du tout pourquoi j'ai le même résultat en le branchant de l'autre coté non pas à la sortie du disjoncteur PcE mais à la sortie du PDC?
Vraiment, tout m'échappe!

L'équipage
30 oct. 2022
30 oct. 2022

pour tester ton fil, tu le débranches des deux cotés et avec ton multi et ta bobine de fil tu testes en circuit fermé :-)

soit c'est 0 et il est bon
soit c'est infini et il est coupé
entre les deux il est pourri ou tu es marabouté...


Shari:Bonsoir mocitoo, on est bien d'accord, seulement le fil est au milieu du carré coté tribord et ressort de l'autre coté babord en passant derrière le contremoule, sur au moins 10 m: impossible de le sortir de ces 10m de gaines inacessibles. ·le 30 oct. 2022 20:06
mocitoo:Et alors, ta bobine sur la photo fait plusieurs mètres, tu relies un bout dans la cale " et tu déroules en travers du carré jusqu'au tableau, ton multi entre ce bout de fil et le départ, débranché bien sur... ·le 30 oct. 2022 20:22
LeMoko:Il ne te demande pas de le sortir des 10m de gaine, mais simplement de débrancher du disjoncteur le fil en question de brancher un fil de ton multimètre sur le fil et à l'autre bout cad à la pompe de cale de le couper ou le déconnecter de la pompe pour brancher le 2 eme fil de ton multimètre et d'utiliser ta bobine de fil marron comme rallonge. ·le 30 oct. 2022 20:30
LeMoko:mocitoo tu écris plus vite que moi.....·le 30 oct. 2022 20:36
Shari:Ok Le moko, je comprends bien mieux. Et en effet, je ne l'ai pas fait réellement de cette manière. Je ferai ça demain!·le 30 oct. 2022 20:41
30 oct. 202230 oct. 2022

Quand tu parles de disjoncteur , tu parles de ton panneau de controle ? ( que tu mets en on ou off sur les differents equipements , pas de on /off general ?)

Mesure 4 tu es sur ON? En PCE et en On en PDc ?


Shari:Bonsoir kiwi, oui je parle bien des disjoncteurs propres à chaque instrument ou groupe d'instruments, pas le général. Mesure 4, en effet sur ON, c'est une erreur. ·le 30 oct. 2022 20:07
Kiwi29:Ok et tu dois etre en ON dans la mesure 4 sur ton Pdc·le 30 oct. 2022 20:16
Kiwi29:Pour moi,la,derniere mesure est a refaire. Sortie pupitre pdc et entree pce , tu devrais etre à OL ( les deux disjoncteurs sur OFf)Et ton bornier commun + doit etre tres sale avec de la corrosion ( ou des portes fusibles encrassés) ...c'est peut etre le porte fusible de ta pdc qui est a regarder ...Le test est assez simple disjoncteur en on et mesure a faire entre entree et sortie. ( sur Pde tu dois avoir 0 et pdc tu dois avoir une vingtaine d'ohm )·le 30 oct. 2022 20:37
30 oct. 2022

Au lieu de mesures de resistances qui peuvent etre erronees s'il y a une tension presente pour une raison ou une autre surtout si vous fermez le disjoncteur du circuit, il est beaucoup plus efficace de faire des mesures de tension. Je comprends que votre pompe ne fonctionne pas: quelle est la tension mesuree aux bornes de la pompe quand son disjoncteur est sur ON?


Shari:Pardon Ecume, en effet, j'ai oublié de lier la référence du post initial dans lequel j'avais procédé à divers essais de tensions aux bornes de la PdC. Le post initial est ici :www.hisse-et-oh.com[...]de-cale ·le 30 oct. 2022 20:08
30 oct. 2022

Petite question : Quand tu fais tes mesures de continuité, tu t'es bien assuré qu'il n'y avait plus aucune tension sur les circuits concernés ? Donc tableau électrique coupé, voire batteries débranchées...


Shari:Euh non, enfin en l'occurence, oui et non selon que je mette le disjoncteur sur off ou ON comme précisé à chaque fois. Peux tu développer afin que je comprenne ce qu'il y a derrière ta question?·le 30 oct. 2022 20:18
LeMoko:Vive les multimètres électroniques qui supporte ce genre de bêtise une mesure de résistance c 'est sans aucun courant . ·le 30 oct. 2022 20:32
Shari:Bonsoir LeMoko: désolé, je ne savais pas du tout qu'il fallait tout couper.·le 30 oct. 2022 20:40
30 oct. 2022

tu démonte la pompe et tu mets le fil rouge sur la borne plus de la batterie et l'autre sur la borne moins et tu entends ou pas ta pompe tourner...apres


Shari:Bonsoir Calypso, déjà fait, et testé sur le premier fil, dont j'ai remis le lien en préambule. ·le 30 oct. 2022 20:17
Calypso2:j'avoue que je ne comprends pas trop tes test . de ton tableau tu as deux fils qui arrive à ta pompe .. tu peux mesurer si tu as 12 ou 13V .. ensuite au debut des fils tu peux aussi faire une mesure à leur branchement pour connaitre la tension et tu remontes ainsi ..·le 30 oct. 2022 20:33
LeMoko:Afin de pas relire, à la question de Calypso elle marche oui ou non.·le 30 oct. 2022 20:33
Shari:Oui, la pompe fonctionne parfaitement bien. Je l'ai testé en prenant son positif et le négatif de la PcE: marche pas. Puis en prenant le positif de la PcE et son négatif: fonctionne parfaitement. Tout comme cela fonctionne en tirant un positif depuis son propre disjoncteur. Donc, c'est le positif qui merdoie, mais en faisant un premier test de continuité surprenant, j'en ai enchainé d'autres. Devant toutes les questions qu'ils soulevaient, je suis venu chercher un peu de savoir ici. ·le 30 oct. 2022 20:39
LeMoko:Alors tu as la réponse ton câble est "pourri ou coupé enfin j'image que tu as vérifié le contacteur flottant si il existe. Dans ce cas il te reste a remplacer le fil, deux solutions utiliser l' ancien fil pour en tirer un nouveau ou deux, et dans une section peut être supérieur. ·le 30 oct. 2022 20:45
Calypso2:moi je remplacerai les deux si un est pourri l'autre ne doit pas en etre loin ·le 30 oct. 2022 20:58
LeMoko:@ Calypso ho que oui bien d'accord avec toi, les deux et plus gros .·le 30 oct. 2022 21:21
Kiwi29:C'est le porte fusible qui est mort ...faut pas s'enerver Voire simplement le fusible ....·le 30 oct. 2022 21:31
kivoila:Facile à vérifier : permuter les câbles avec celui d'à côté. D'autre part, c"est un disjoncteur, non ?·le 31 oct. 2022 03:24
Shari:kivoalai, pardon pour le retard de réponse. J'ai déjà effectivement effectué ce test ce qui m'a permis d'écarter tout problème à ce niveau là. ·le 31 oct. 2022 10:26
31 oct. 2022

Bon, pour résumer et avant de remercier tous les contributeurs, j'en retiens la chose suivante : le résultat d'un test de continuité n'est interprétable qu'à la condition que celui ci ait été réalisé en circuit fermé.
De fait, lorsque ce n'est pas le cas, tous les résultats doivent être considérés comme fantaisistes et ne peuvent amener à aucune conclusion sérieuse.

Corollaire de cette regle: seule la mesure 1 est "à peu près" valable, puisque réalisée disjoncteur sur OFF, donc coupé de tout le reste du circuit. Le positif est donc à remplacer.

J'ai pris bonne note de ceux qui me recommandent de tirer un autre négatif car il pourrait, à terme, se dégrader pour les mêmes raisons que le positif.
Question subsidiaire pour ceux qui suivent encore: puis je tout simplement utiliser le négatif de la PcE située juste à coté ou faut il absolument dissocier aussi bien les négatifs que les positifs?

Un immense merci à tous ceux qui, passant la naïveté crasse de mes interrogations, acceptent de perdre quelques minutes de leur temps pour faire preuve de pédagogie...


Kiwi29:Tu peux utiliser le negatif de la pce , mais j'aurais fait le,test de Kivoalai avant de tirer le nouveau cable ....j'ai un doute sur ton disjoncteur pdc·le 31 oct. 2022 06:33
Calypso2:Je suis adepte d'une seule installation par appareil ainsi en cas de panne c'c'est plus facile à localiser ·le 31 oct. 2022 07:50
Calypso2:Et qu'à remettre un câble autant en prentre un tout étamé ·le 31 oct. 2022 07:52
LeMoko:Bonjour Shari pour un test tu peux effectivement utiliser le négatif de l'autre. De manière définitive il faut que la section du négatif soit capable de passer les ampères des deux pompes qui peuvent fonctionner en même temps, et donc peut probable dans la mesure ou tu avais déjà deux négatifs, enfin je rejoint de Calypso "circuit séparé". et surtout ne pas négliger la section des fils c'est aussi une source de panne est d'incendie. ·le 31 oct. 2022 10:01
LeMoko:Oups il manque un mot je rejoint l'avis de Calypso·le 31 oct. 2022 10:03
Shari:C'est également ce que le peu de "bon sens" acquis gràce à vous me recommandait de faire. Merci encore une fois. ·le 31 oct. 2022 10:25
