Tension panneaux solaires

Hello

J'ai deux panneaux photovoltaïques 12v branchés en parallèle à un régulateur lui-même relié aux batteries.

J'ai l'impression que les panneaux ne chargent pas la batterie.
Tension aux bornes des panneaux 11,07 v
Tension aux bornes des batteries 12,57 v

Mon contrôleur de batteries affiche une charge de 97% en chute régulière (très peu de consommation cependant ).

Je précise qu'il fait un temps splendide en Bretagne ces jours-ci.

Est-ce que la tension aux bornes des panneaux est normale et suffisante pour recharger les batteries ?

D'avance merci pour vos avis éclairés !!


L'équipage
30 mar. 2021
30 mar. 2021
1

Tu as choisi de ne pas donner d'informations sur ton matériel, on va donc devoir jouer aux devinettes.

Si ton régulateur est un Victron, il y a des chances qu'il demande que la tension en sortie des panneaux soit supérieure de 5V à la tension des batteries.


Hydranico:Bien vu.Panneaux 2x120w je crois (rien de noté dessus) et regulateur energie mobile ·le 30 mar. 21:57
Hydranico:Panneaux black contact energie mobile 2x120 wTension nominale 17vTension à vide 22v·le 30 mar. 22:07
Hydranico:Et cette question est pertinente car à relire le manuel du régulateur il est indiqué que le régulateur abaisse la tension des panneaux si la batterie est chargée.Reste que je ne comprends pas comment le régulateur abaisse la tension des panneaux...·le 30 mar. 22:17
30 mar. 2021
0

Donc plutôt raccorder les PS en série, de fait la tension sera doublée et sera vue par le régulateur.


30 mar. 2021
0

non ce n'est pas normal, et non ce n'est pas suffisant. Et pire, votre régulateur pourrait sur le long terme décharger votre batterie.


Hydranico:Merci.Juste pour comprendre, par quel phénomène le régulateur déchargeait les batteries ?Histoire de se cultiver !!·le 30 mar. 22:11
red sky:les régulateurs ont une consommation de quelques mA. ça peut monter à 20mA sur certains MPPT.Vous multipliez 20X24X30Xmois et vous arrivez à plusieurs dizaines d'Ah·le 31 mar. 07:20
30 mar. 2021
1

Tension panneaux anormalement basse Debranchrr panneaux prendre tension aux bornes panneaux normal dans les 18 volts
Une cause possible une mauvaise connexion entre panneaux et regulateur


Hydranico:OkEst ce que la longueur des cables peut jouer ?8 m en 25 carré ·le 30 mar. 22:09
Hydranico:Merci·le 30 mar. 22:10
30 mar. 2021
0

Merci.
Si branchement en série j'attendrai une tension doublée mais je ne profite pas des caractéristiques nominales et attendues dès panneaux ?


jdmuys:Le régulateur doit être un MPPT. Si j'ai bien compris, les MPPT régulent la tension sans perte de puissance. Avantage du montage en série: avec la tension supérieure, la section des cables n'a pas besoin d'être aussi grande·le 30 mar. 23:26
tatihou:En section tu es largement bon la perte en ligne c est pas ca·le 31 mar. 11:41
30 mar. 2021
1

Comment as-tu mesuré les 11,07 V ? Les panneaux ont un souci si tu as cette tension au soleil.


31 mar. 202131 mar. 2021
4

Débranché les PS du régulateur, mesurer la tension à vide de chaque panneaux séparément, la tension devrait être de ~22V...! les rebrancher et mesurer en entré du régul (~17V) et sortie du régul, tension comprise entre 13.8 - 14.X...! mesurer la tension sur les bornes batteries qui en principe est la même que celle en sortie régul....oui/non! nous communiquer le résultat.

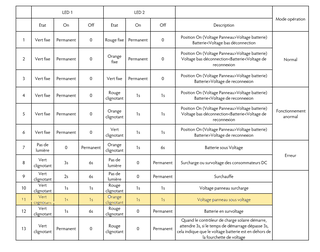

Est-ce que l'alarme 11 du tableau ci-dessous se confirme sur les LEDs du régulateur..!


31 mar. 2021
-2

si la tension mesurée comme dit Elect est ok il faut aussi mesurer le courant fourni par les panneaux, en mettant un ampèremètre directement aux bornes du panneau en mesure; si le courant est faible (<1A) c'est qu'il est HS, pour un 120W on doit approcher les 10A en plein soleil
et s'ils sont OK ts les 2, c'est qu'il y a une fuite quelque part car à 11V en entrée du régul le courant est en fuite quelque part, soit :
- 1 panneau HS pompe l'énergie de l'autre (vu par les mesures si dessus)
- le régul est HS et doit chauffer
- une mauvaise connexion de retour = mesure fantaisiste : vérifier les continuités de câblage
JL.C
