Télécommande S100 vers Seatalk "NG"

Bonjour,
Quelqu'un a-t-il essayé de brancher la station de base d'une télécommande de pilote S100 directement sur un réseau "NG" sans passer par le convertisseur mais par un cable convertisseur relié à un i60, i50, ou P70 qui ferait office de convertisseur d'après les notices techniques?
Pourtant ce câblage n'est jamais proposé en exemple par Raymarine, qui dit qu'il faut acheter le convertisseur, cela me parait contradictoire puisqu'ils fournissent des câbles convertisseurs avec leur nouveaux appareils.
Sinon la prise jaune du convertisseur est-elle différente de la blanche?

L'équipage
18 oct. 2015
19 oct. 2015
0

Bon, j'ai essayé, (cable mixte sur le P70) ça ne fonctionne pas. La base est bien alimentée, la télécommande la trouve mais ne trouve pas de pilote.
J'ai commandé le kit convertisseur.

20 oct. 2015
1

Hello,

C'est intéressant.
Tiens nous au courant du résultat quand tu auras le convertisseur.

Amicalement.
FX

20 oct. 2015
0

Hello à tous,
Si vous voulez le résultat je peux vous dire, c'est ce que j'ai fait sur mon bateau....... et ça fonctionne fort bien!

20 oct. 2015
0

Bonjour,
as-tu une explication à l'utilité de ces câbles mixtes fournis par Raymarine si le convertisseur est obligatoire?
Que veulent ils dire par "compatible" seatalk et seatalkng?

20 oct. 2015
0

Ces câbles sont prévus pour les I50 et I60 qui peuvent fonctionner soit en ST1 soit en NG. Leurs prises étant en STNG, ce câble sert à les interfacer directement sur un ancien réseau ST1 (3 fils)

20 oct. 2015
0

Donc tu penses que j'aurais pu me passer de commander ce convertisseur en branchant sur i50 ou i60???
Dommage de n'avoir cette info que maintenant...
Merci quand même!

20 oct. 2015
0

ça dépend! Tu as quoi comme pilote? Si c'est un Evolution tu n'avais pas le choix

20 oct. 2015
0

Oui, ev100 tiller, vent i60, sondeur i50 et loch i50. Les faces arrières des "i" étant beaucoup moins accessibles (console) je n'ai pas essayé ce branchement pensant que ce serait pareil.
Sinon sais-tu comment débrancher les 3 fils de la base, comment fonctionnent ces petits connecteurs avec le "bitonniau"? Je voudrais y câbler directement le câble jaune plutôt que passer par les prises seatalk1 et connecteur 3 voies.

23 oct. 2015
0

Bon, retour d'expérience pour les deux que ça intéresse:

Premier câblage:
Basest1connecteur 3 voies st1câble mixte convertisseurcâble blancP70.(+bouchons): OK!

Second câblage retenu:
Base connexion directe câble mixteconvertisseurcâble bleu_connecteur 5voies SRng. (+Bouchons); OK!

Pour déconnecter/connecter en direct sur la base, il faut appuyer sur les "bitoniaux".

Petite contrariété:
A l'allumage de la télécommande (après mise en service du seatalk+pilote), affichage "searching", puis "no link" puis "no pilot", puis la télécommande fonctionne parfaitement!!!
Est-ce normal???

La notice dit: montage à plus d'1 mètre du compas magnétique, du moteur, d'un récepteur radio, oK.
Le calculateur ACU100 peut-il être perturbé aussi???

23 oct. 2015
0

Hello Matelot17523

Cool !
Merci pour ces infos :-)

Amicalement.
FX

23 oct. 2015
0

Bonsoir

je suis a la recherche d'une télécommande S100 d'occas

23 oct. 2015
0

Guetter "le b.. c...". J'y ai trouvé la mienne pour 190e complète, neuve jamais mise en service, à une heure de chez moi! J'ai appelé le premier 2 h après parution de l'annonce.
Je crois que j'aurais du jouer au loto ce jour là.

24 oct. 201524 oct. 2015
0

Bonsoir, connaissez vous la portée moyenne/maxi de cette telecommande sans fil ?

24 oct. 2015
0

En théorie 10mètres. Si c'est insuffisant il est possible d'ajouter des bases supplémentaires.

25 fév. 201916 juin 2020
0

Bonjour

Je relance ce post car j'ai également un problème avec un S100 et mon inatallation EV100 sail / P70 wheel

Je doit être idiot, car je ne comprends pas l'explication de Matelot 17523

J'ai fouillé tout le net, rien vu pour m'aider

Donc,

J'ai acheté un telécommande S100 compatible, selon Raymarine avec mon pilote EV100 et P70 puisque compatible avec tout les appareils Raymarine

Mon installation P70 et EV100 fonctionne parfaitement

Je sais que le S100 est en ST et les P70 et EV100 sont en STNG; j'ai donc acheté pour ça différents câbles et raccords ST/STNG

Dans la boite se trouve bien un mode d'emploi, mais celui ci est particulièrement succint pour ne pas dire mal foutu

J'ai téléchargé le mode d'emploi en Français et en Anglais sur le site Raymarine, mais il n'y a aucune indication de branchement

Il montre une boite fermée, SPX30 pour un pilote à vérin et pas un EV100, dans laquelle il faut brancher des fils sans explication aucune

J'ai suivi les 2 façons, supposées, de faire les branchement, mais dans aucun des 2 cas ma télécommande ne reçoit de signal du boitier

J'ai créé 2 documents montrant mes branchements et l'explication des branchement

Si vous pouviez me dire où se trouvent les erreurs, j'en serais très content

Merci

Camille


25 fév. 2019
0

Oulà...
déjà je vois un souci sur ton installation, car il y a trop de terminaisons. J'en vois 3 alors qu'il ne devrait y en avoir que 2. Ensuite, on ne voit pas bien toute l'installation, mais la base de la télécommande doit se brancher sur le convertisseur (Bleu, blanc, jaune, blanc, bleu).

25 fév. 2019
0

Merci

En effet tu ne vois pas l'installation totale ;-)

J'ai des sorties depuis le hub "pur bleu/blanc vers le cockpit où se trouvent 2 répétitteurs I70, le P70, le pilote de barre à roue et un traceur

Egalement vers le compas magnétique qui se trouve au milieu de ce tas de câble

Et comme je le dis, tout ça fonctionne parfaitement

Je sais que le fil qui sort de l'émetteur doit se brancher sur un backbone

J'ai pour ça les deux modèles

Pur STNG: 2 bleus - 2 blancs

Convertisseur ST/STNG : 2 bleus - 2 blancs et un jaune pour le câble ST
Ce convertisseur à été acheté spécialement pour ce S100 qui n'est pas en STNG mais en ST ancienne version (gros raccords noirs carré et petits hub 3 broches noirs)

J'ai également tous les raccords possibles et imaginables pour sortir de l'émetteur

Un simple fil pour aller chercher du 12v sur le ACU100

ST et STNG pour les nouvelles séries I (bleu - blanc - jaune)
Et un hub + câble pour ancienne version ST (le modèle noir rectangulaire)

Enfin, comme je le dis et le montre dans une des 2 versions dans laquelle on voit que j'ai branché l'émetteur sur le jaune du hub ST/STNG

25 fév. 2019
0

Bon ben voilà

J'ai trouvé tout seul comme un grand

Merci

www.raymarine.com[...]kng.pdf

25 mar. 2020
0

Bonjour Camille,
je vois que tu as réussi...bravo, moi je galère encore

est ce que tu me confirmes que tu as du acheter un cable seatalk backbone (le bleu) en plus du convertisseur?

J'ai l'impression que par rapport au schéma de raymarine, il me manque encore un cable ;(

j'en suis toujours au meme stade que toi avant, ma telecommande s100 a l'air de fonctionner, je vois les petits points de la connexion, la led verte s'allume sur le petit boitier, mais j'ai toujours "NO PILOT" ...

Merci bcp
Simon

26 mar. 2020
0

Bonjour à tous

VS mon dernier message, ce schéma ne m'a servi à rien du tout

Les kits Raymarine que j'ai acheté ont été totalement inutiles

Mais, comme j'ai fait ça il y a 1 an je ne me souviens plus vraiment du branchement que j'ai fait

De mémoire
J'ai ouvert le câble qui sort du boitier "relais" de la télécommande et je l'ai branché directement à des cosses du boitier EV/ACU 100

Et hop, tout avait fonctionné immédiatement

Dès que je vais voir M'enfin, je fais des photos et un schéma que je posterai

Camille

11 juin 2021
0

Bonjour à tous,

Camille je serai intéressé de savoir comment tu as monté ta base de télécommande raymarine s 100 avec un boîtier de pilote evo ?
Sur quelles causes t'es tu branché en ouvrant le câble de la base ??
Aurais tu une photo ?

Si d'autres ont réussi un branchement pour faire marcher la télécommande S100 avec le pilote evo, je serais preneur !

Si je peux éviter un achat d'un petit boîtier convertisseur stng St pour ce prix exorbitant...

Merci d'avance

Benoît

11 juin 2021
1

Bonjour

J'ai retrouvé un schéma

Mais avec le temps je ne le pige plus trop

Ce qui est certain c'est que les fils du boitier de la commande sont branchés en direct sur l'ACU100

J'avais acheté un convertisseur - pas fonctionné
J'avais acheté le câble Raymarine soit disant spécial - pas fonctionné

J'ai fini par branché un simple câble du boiter S100 vers l'ACU100

Je sais que j'avais promis d'aller voir, j'ai oublié de regarder

Je retourne mardi prochain, je vais essayer de ne plus oublier et je ferai des photos

Désolé


0

Bonjour Camille,

Merci pour ton retour.

Effectivement des photos du montage seraient le top ! Surtout la partie entre le boîtier Acu 100 et le boîtier de commande de la télécommande.
On peut attendre mardi sans problème !

Merci d'avance,

Benoît

0

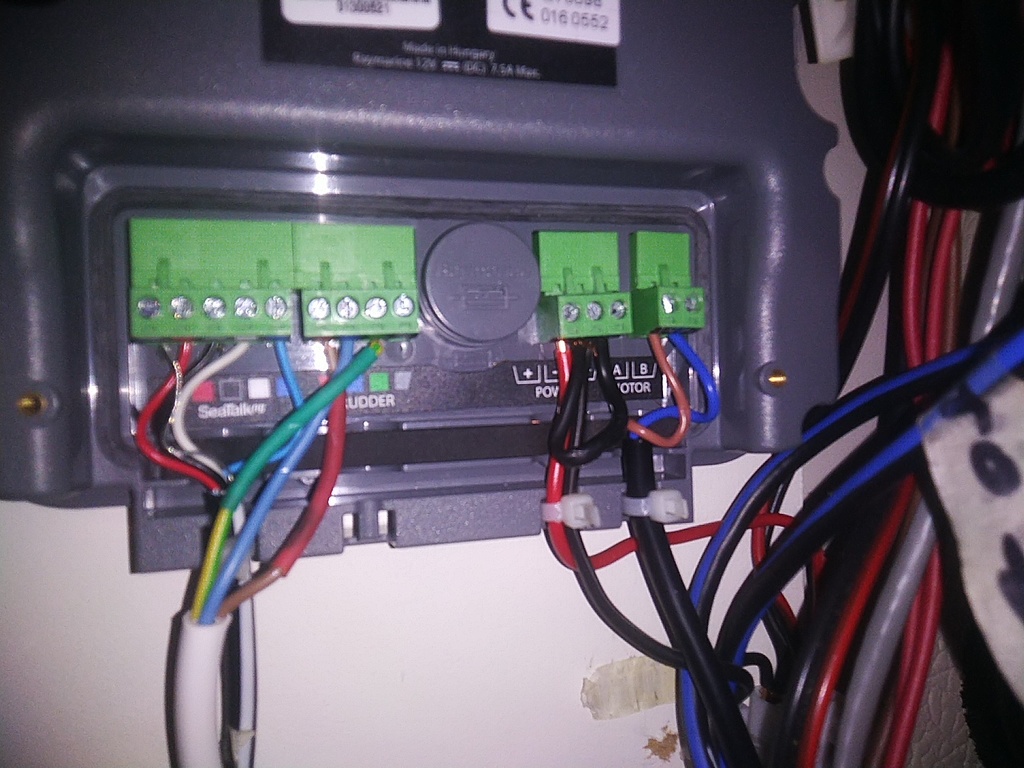

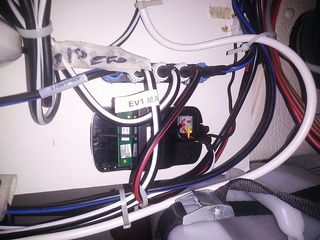

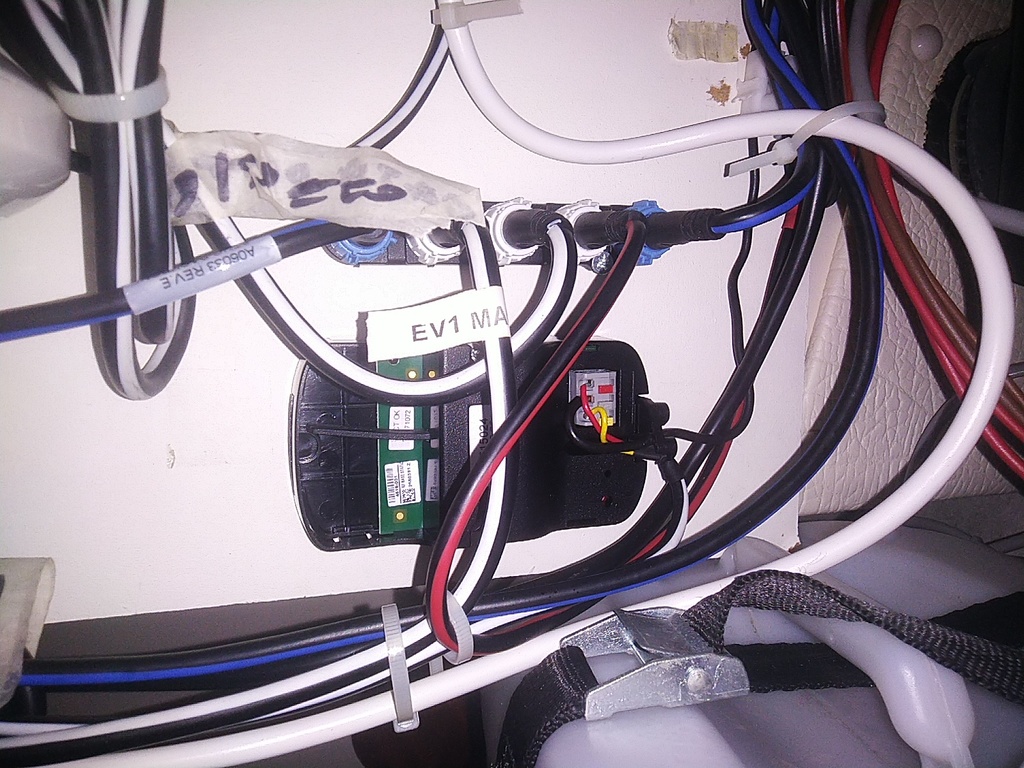

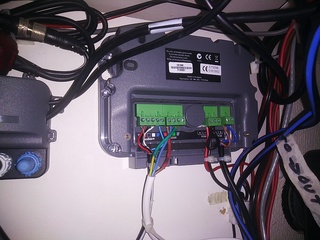

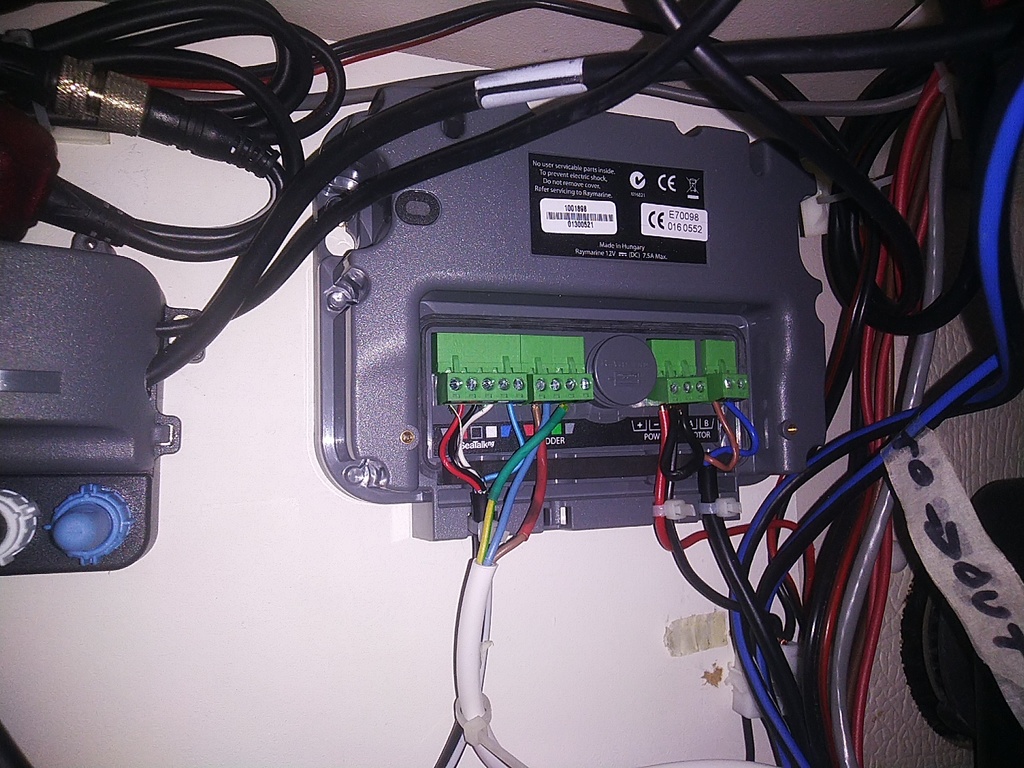

Voici les photos
