telecommande filaire pour ST 1000+

Bonjour
Je recherche le shéma de cablage pour la prise femelle de la telecommande filaire pour ST 1000+, le mien est à 300km.
Merci
PS: Je suis déjà allé sur le site raymarine mais pas vu ce shéma

L'équipage
03 nov. 2011
03 nov. 2011
0

Je pense que c'est cela que tu cherches:

www.raymarine.fr[...]dex.cfm

C'est le second document à télécharger

03 nov. 2011
0

J'ai ces 2 documents mais aucun ne donne le shéma de cablage pour la telecommande pour ST 1000+. C'est un document spécial pour la télécommande dont j'ai besoin.
Merci quand même

03 nov. 2011
0

C'est une prise femelle de 6 branches en étoile, où je présume tu raccordes la télécommande? :reflechi:

03 nov. 201116 juin 2020
0

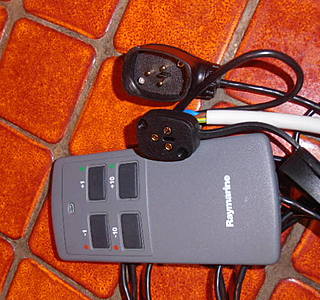

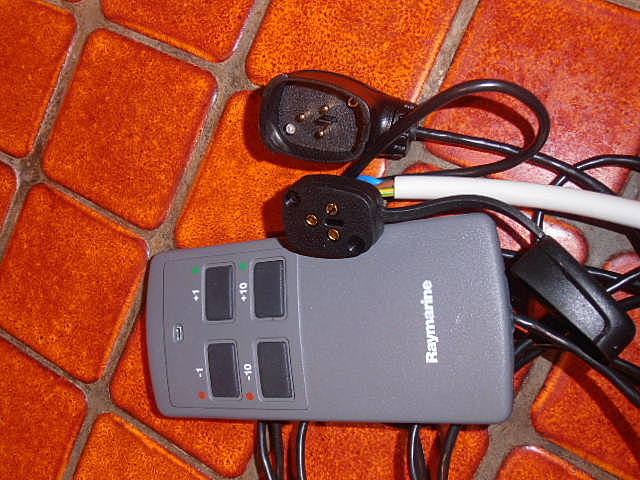

Non 3 branches voir photo
La 6 branches c'est celle du pilote, je cherche celle de la télécommande.

03 nov. 2011
0

salut,la fiche du haut n 1 est la masse

la fiche n 2,à droite vu de l'arriere ,le plus
n 3 à gauche fil jaune se raccorde au n4 de la prise du pilote
dan

03 nov. 2011
0

je vais chercher ça - de mémoire - il y a des n°...

03 nov. 2011
0

1 +
2 -
4 sea talk (jaune)

04 nov. 2011
0

Merci beaucoup
Y a-t-il un gros risque en cas d'erreur de branchement?

04 nov. 2011
0

la prise de la télécommande est repérée sur l'arriere par des petits traits
la fiche 1 en haut se branche sur le 2 de la prise du pilote
la fiche 2 à droite vu de l'arriere sur le 1 de la prise pilote
la fiche 3 à gauche se branche sur le 4 de la prise pilote

04 nov. 2011
0

OK
Merci beaucoup

04 nov. 2011
0

j'ai le pdf en FR si tu veux

05 nov. 2011
0

Bon, après essais il s'avère que la TC ne fonctionne plus: le voyant de mise sous tension s'allume bien, mais un appui sur les touches ne donne rien au niveau du pilote, j'ai essayé sur 2 pilotes. Quelqu'un sait-il ou a-t-il déjà ouvert cette TC, je ne vois aucune vis? Peut-on vérifier avec un multimètre? Et comment?
Merci par avance

05 nov. 2011
0

Ca y est, ça fonctionne!
Nettoyage méticuleux des prises devant et derrière et revissage des fils sur les prises après petite recoupe pour éliminer les parties oxydées.
Merci à tous pour votre aide

05 nov. 2011
0

J'espère que tu as étamé les fils à l'étain !

05 oct. 2014
0

Bonjour,
J'ai acheté un bateau d'occasion équipé de la télécommande filaire.
Je n'ai pas trouvé de notice sur cette télécommande.!
Elle fonctionne pour les changement de cap +/-1 et +/-10 mais pas pour les virements de bord 1 et 10 en même temps.
Est-ce normal?
Merci d'avance

06 oct. 2014
0

sur mon voilier, je peux faire les virements avec la télécommande mais ça ne marche pas à chaque fois
