Taille des prises Micro-C

Bonjour,
Quelqu'un peut-il me donner le diamètre d'une prise micro-c d'un réseau NMEA2k ? vous faites passer les câbles dans des gaines ?
Merci d'avance :-)

L'équipage
26 oct. 2020
26 oct. 2020
0

micro-c réseau NMEA 2000 dimensions sur Google et voila :


27 oct. 2020
0

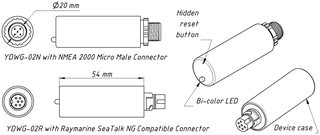

Scotland, ce que tu as trouvé n'est pas une prise micro-C pour réseau NMEA 2000, mais les cotes d'un appareil NMEA-2000 particulier, la passerelle Wifi YDWG-02 de Yacht Devices:

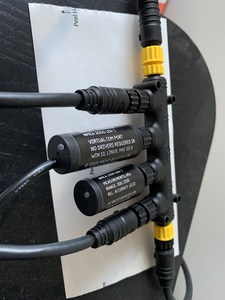

Je possède plusieurs appareils de Yacht Devices (pas celui-ci) et je les trouve très bons. Un certain nombres d'entre eux - comme celui-ci - se présente sous la forme d'un cylindre équipé à un bout avec une prise micro-C mâle. C'est la version du dessus sur ton schéma (ref YDWG-02N). Ca permet de brancher sur le réseau NMEA 2000 directement sans câble de liaison. Voir sur la photo jointe deux appareils de ce genre (baromètre numérique et passerelle USB) sur mon bus NMEA-2000.

la version du dessous (YDWG-02R) est équipée d'une prise Raymarine Seatalk, compatible électriquement avec NMEA-2000 mais pas mécaniquement.

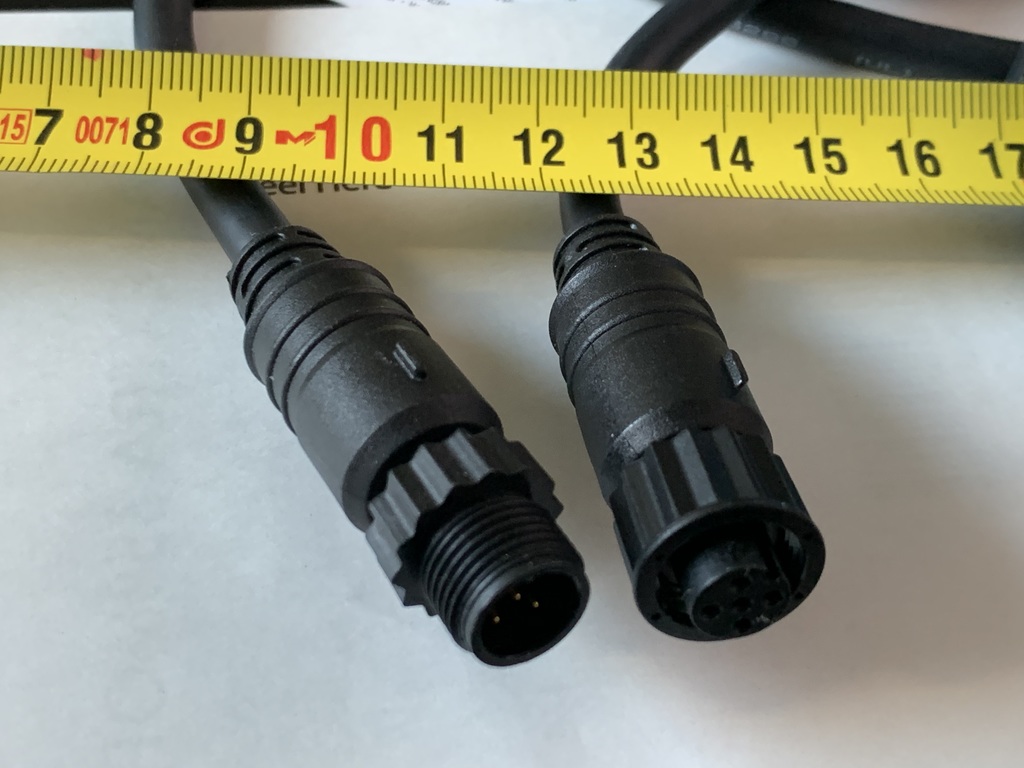

Pour ma part j'achète mes câble NMEA 2000 tout monté sur Amazon, marque Ancor. Je ne mets pas sous gaine mais peut-être j'ai tort. Le diamètre maximal des connecteurs sur les câbles Ancor est 16mm. Ci-joint aussi une photo des connecteurs aux deux bouts d'un tel câble pour donner une idée des dimensions.

Sinon tu pourras trouver des cotes précises par exemple dans le catalogue Amphenol:


27 oct. 2020
0

Ok, mais en relisant la question posée, on a bien l'impression que Teutates demande le diamètre de ces prises (ça sent bien le trou dans une cloison pour faire passer la prise)... Une autre vue, mais tu as peut-être raison (on verra quand T. va se réveiller 😜)


jdmuys:Ça c’est le baromètre qu’on voit dans ma photo·le 27 oct. 18:49
27 oct. 2020
0

Merci pour vos retours :-) effectivement je cherchais une cote pour dimensionner le passage dans des gaines. Si ça fait plus de 20mm ça va être chaud pour des gaines classiques, proba des fendues seront plus adaptées pour ne pas prendre en compte les connecteurs.


27 oct. 2020
0

Ca depend des constructeurs je suppose. 16mm pour les Ancor.
