taille des passe coques sur un Kelt 7.60

Salut,
sur mon nouvellement acquis Kelt 7.60 les vannes et les passe-coques sont complètement oxydés (et donc les vannes ne sont pas manœuvrables). J'ai donc prévu de les remplacer mais comme le bateau est à flot, je ne veux surtout pas y toucher (de peur que ça casse).

J'ai donc besoin de savoir quelles tailles font ces passe-coques et vannes afin de les commander pour les avoir prêt le jour où je pourrais mettre le bateau au sec dans un chantier.
Bêtement, j'ai mesuré le diamètre des tuyaux (avec un pied à coulisse) mais ce que je ne savais pas c'est que le diamètre indiqué pour commander passe-coques et vannes est le diamètre intérieur du tuyau : j'ai réalisé ceci en regardant les cuves à eau noire qui proposent toutes un raccordement en 38mm ... quand j'avais mesuré 50mm !

J'ai pu trouvé sur le site de avec les diamètres intérieurs et extérieurs pour les tuyaux eau noires qui confirme bien que (pour ces tuyaux), un 50mm (de fait 48mm) correspond à un 38mm intérieur (et donc la taille du passe coque et de la vanne).

Pour la prise d'eau WC : diamètre mesuré 25mm (de fait 26mm) correspond à un diamètre intérieur 19mm (avec le tableau SVB) ... qui est celui des WC Jabsco : OK pour celui-ci !

Mon problème c'est que j'ai 2 autres passe-coques dont je ne connais que le diamètre du tuyau extérieur :

  • évacuation lavabo WC : diamètre mesuré 25mm ... est-ce aussi un 19mm intérieur ?
  • évacuation évier cuisine : diamètre mesuré 42mm-45mm. Peut-être un 32mm intérieur () ?

Je vais mieux regarder les tuyaux ce week-end, pour voir à quelle catégorie de tuyaux ces 2 derniers correspondent pour deviner la taille intérieure ... mais si quelqu'un connaît la taille des passe-coques pour l'évacuation du lavabo et de l'évier pour un Kelt 7.60, ça serait super !

Merci d'avance à ceux qui savent !

L'équipage
23 avr. 2021
23 avr. 2021
0

Et ça va se corser quand tu vas découvrir que les passes coque et vannes sont exprimé en 'pouce' pour le diamètre intérieur...

Le mieux, est de mesurer le diamètre extérieur des actuels passes coque (à l'intérieur, entre coque et vanne). Ca va te donner la dimension du trou qui a été fait dans la coque. Ensuite, se référer à la doc technique du passe coque pour voir à quelle dimension ça correspond. Exemple : pour un trou de 42mm, c'est un passe coque de 1' 1/4. La vanne en 1' 1/4 et l'embout cannelé en 1' 1/4 (fileté côté vanne) vers 38mm cannelé (côté tuyau)


23 avr. 2021
0

Vérifie s'il y a des passes coque dédiés à l'évier et au lavabo car sur le mien (qui n'est pas un KELT), l'évier est repiqué (d'origine) sur l'évacuation de la pompe de cale et le lavabo vers la cuvette WC.


23 avr. 2021
0

Merci Olivier, je sais qu'effectivement certains constructeurs expriment leur mesure en pouces mais je vais acheter du Randex et sur leur catalogue les diamètres sont principalement en mm.
Comme j'ai mesuré les tuyaux, je sais ce qu'il y a au bout du tuyau et le nombre de passe-coques, d'autant plus que je connais leur état !
D'autre part, comme je l'indiquais, le but est d'avoir les nouveaux passe-coques avant de démonter les anciens coques. Une fois les anciens démontés, effectivement, la prise de dimension n'est plus un problème ... l'attente pour recevoir les nouveaux passe-coques l'est ! ;-)


23 avr. 2021
0

Salut
Ayant installé des randex le mois dernier, j’avais chiné quelques infos sur ce même sujet.

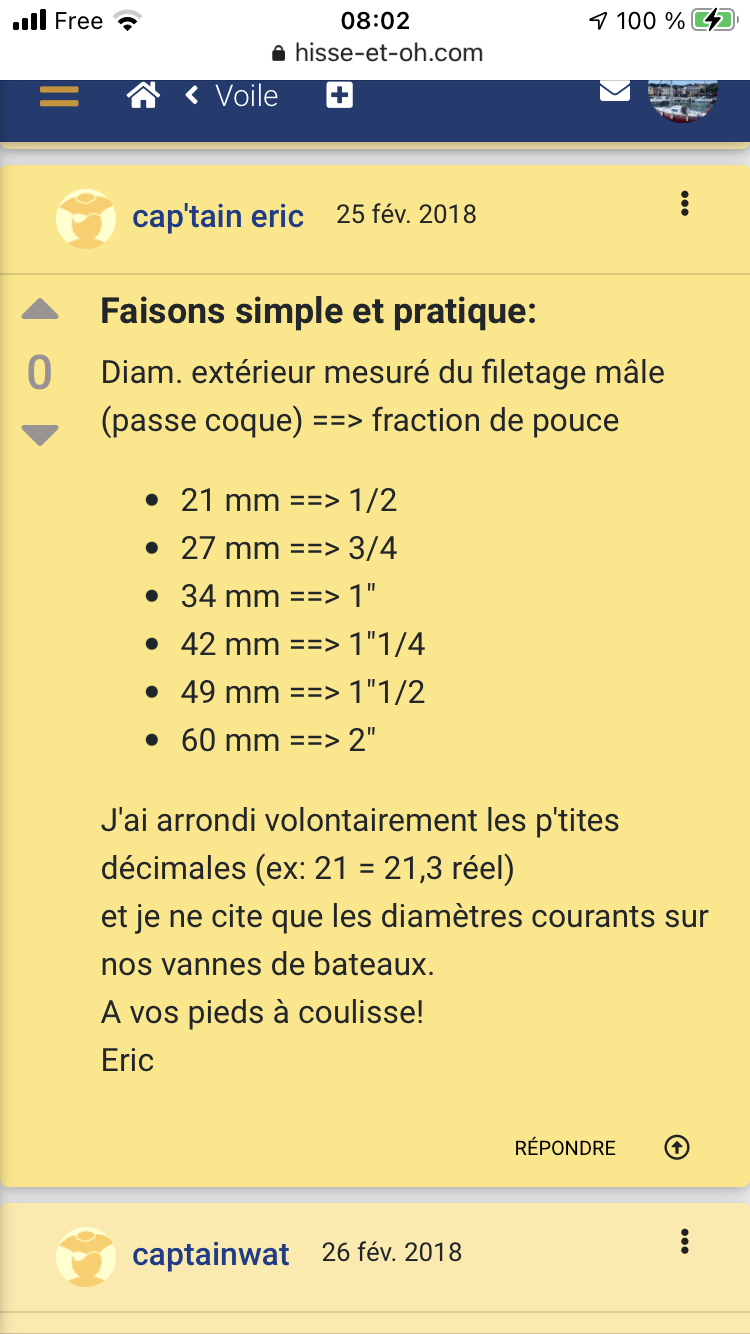

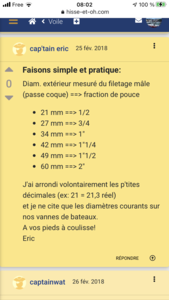

Ci joints mes trouvailles


SailingFroggy:Ah, super : c'est exactement ce qu'il me fallait et que je n'avais pas su trouver dans la masse des post passe-coques du site !Merci Tobacco·le 23 avr. 16:30
23 avr. 2021
0

Non, non, je n'ai pas parlé de démontage. Mais de mesurer le diamètre du passe coque de l'intérieur du bateau. Diamètre sous la vanne, côté coque. C'est ton diamètre de référence. Car tous les tuyaux n'ont pas la même épaisseur de parois. Ce serait dommage de te retrouver avec un passe coque qui 'nage' dans le trou d'origine en ayant pris comme référence le diamètre extérieur du tuyau de l'équipement sanitaire.


SailingFroggy:ah, désolé, je n'avais pas compris : j'ai fait cette mesure aussi (qui est assez proche du tuyau extérieur) ... mais elle me parait assez inutile : il faudrait connaître les specs des passe-coques en question pour associer à un diamètre extérieur du passe-coque, le diamètre intérieur !·le 23 avr. 16:17
23 avr. 2021
0

Autrement tu as ça, si c'est du RANDEX :



SailingFroggy:Merci, mais j'avais déjà ce document. Je ne sais pas à quoi correspondent DN, Ød et G (les autres, je les repère bien sur le schéma ... mais ils ne m'intéressent pas ... sauf peut-être ØD)·le 23 avr. 16:25
SailingFroggy:Ah, ça se complique, je viens de est censé être le diamètre intérieur d'un tube ... mais que fréquemment dans le commerce DN est utilisé pour le diamètre extérieur : Randex ne semble pas déroger aux autres commerçants ! ;-)·le 23 avr. 16:46
Oliver29:DN, c'est le Diamètre Nominal. D, le diamètre du passage des fluides. G, c'est ce qui va te servir de référence. Ce qui t'intéresse, c'est : "Diamètre perçage". Comme indiqué dans la première réponse, sir ton passe coque actuel fait 42mm, ça te donne 'G' = 1"1/4 (ou DN32), ce qui va entrainer une vanne 1"1/4 (ou DN32) et un raccord ref 6130.615C en 1"1/4 fileté et 38mm cannelé. Tu as trouvé le catalogue RANDEX avec les références ?·le 23 avr. 16:46
SailingFroggy:oui, j'ai le catalogue Randex. Merci pour les infos.Je vais tout re-mesurer ce week-end et normalement je suis OK.·le 23 avr. 17:57
23 avr. 2021
1

en principe les dimensions sont gravées sur les passe coque et sur les vannes


SailingFroggy:oui, mais là, impossible de lire quoique ce soit tellement tout est oxydé !·le 23 avr. 18:09
Calypso2:alors a mon avis c'est d'attendre de mettre le bateau au sec puis demonter les passe coque et vanne ..ainsi pas d'embrouille et tu les trouves dans le premier schip ·le 23 avr. 18:12
23 avr. 2021
0

Bonjour Laurent, je viens de retrouver la facture du chantier pour 3 passes coques : 2 évacuation lavabo WC et évier (je pense même taille) et 1 alimentation WC. Je te donne les caractéristiques lues sur la facture : 2 sorties coques laiton 20x27 3/4 et 2 vannes 20x27 3/4
1 sortie coque laiton 33x42 1 1/4 et 1 vanne 33x421 1/4
Bien que ce ne soit pas précisé sur la facture je pense que ce sont les 2 qui correspondent à ta demande.
Bon week-end à toi et ton épouse
Bernard


SailingFroggy:Ah, super Bernard : ça confirme ce que je pensais. 1''1⁄2 pour l'évacuation WC1''1⁄4 pour l'évacuation évier3⁄4'' pour l'évacuation lavabo et l'alimentation WC.Y a plus qu'à passer commande : merci encore.Bon week-end à ta femme et toi également.·le 23 avr. 21:27
