tableau volvo 2002

Bonjour a tous,
quelles caractéristiques de la petite diode verte sur la carte du circuit imprimé ?
La mienne est éclatée mais je peux encore lire : 55C BZX mais il me manque le morceau avec la tension, donc quelle tension est notée sur la votre ? mon tableau de commande est de 1984. merci pour vos recherches !

---

24 mai 2009

Tous
Non lu

Zener BZX 55C = diode zéner standard 500mW , t... ---24 mai 2009

bin... en consultant les site Conrad et select... ---24 mai 2009

bonjour Si ce n'est pas résolu , je peux peut-... titool16 juin 2020

bin... merci deja pour cette réponse. C'est b... ---26 mai 2009

dois je comprendre que si cette diode zener B... ---26 mai 2009

j'ai pas oublié mais pas eu le temps ce WE titool01 juin 2009

22V c'est une diode de 22volts tu peux la rem... berbon26 mai 2009

bin... la plus grosse que j'ai trouvé dans le ... ---30 mai 2009

bonjour la tension de la zener est a un chiffr... titool05 juin 2009

---

24 mai 2009

Zener
BZX 55C = diode zéner standard 500mW , tension
à déterminer. A défaut de l'information complète
on peut retrouver la valeur en regardant ce que que régule cette diode (à moins qu'elle écrète).
Essayer de rétablir un schéma minimum.
L'ensemble est alimenté en 12V.
Consulter la doc accessible sur internet.

Répondre

---

24 mai 2009

bin...
en consultant les site Conrad et selectronic, j'ai vu que c'est effectivement une diode zener et proposée en plusieurs tensions, je ne sais pas interpréter le shéma et la tension de cette diode. Elle se situe face a une diode 4007 1NA 8123 et au cul d'une autre 4007 1NA 8123 .l'entrée 1 du transistor BC557A est en amont de cette diode zener.
On m'a dit que le shéma volvo sur le site est erroné...

Répondre

titool

25 mai 200916 juin 2020

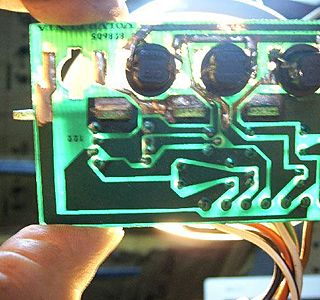

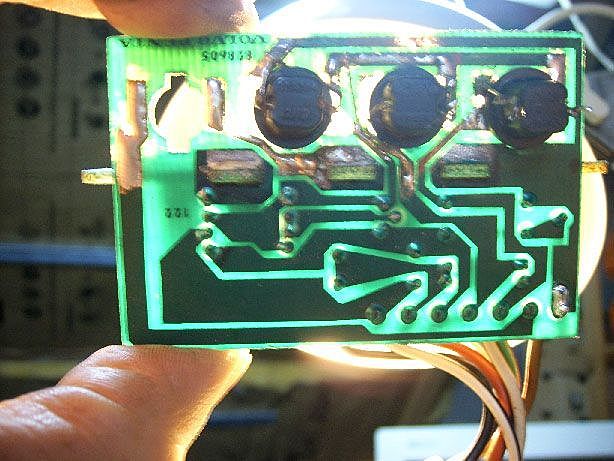

bonjour
Si ce n'est pas résolu , je peux peut-être regarder cette semaine ou sur ce WE

le tableau étai démonté dimanche pour un faux contacte au voyant de charge

ces con j'ai pas l'autre coté !!!

Répondre

---

26 mai 2009

bin...
merci deja pour cette réponse. C'est bien la meme carte que la mienne. Vu que les composants sont de l'autre coté, je vais patienter jusqu'à votre prochaine visite... n'ayant pas d'autres réponses...

Répondre

---

26 mai 2009

dois je comprendre
que si cette diode zener BZX 55C fait 22volts, c'est juste pour couvrir la tension au dessus de 15v maxi de charge de l'alternateur? d'ou la possibilité de mettre une diode 18v à defaut de trouver une de 22volts? J'ai essayé avec une diode BZX55C 5v1 que j'ai trouvé sur la carte mère d'un ordi mais ça n'a pas fonctionné. Je vais donc chercher une 22 volts.

Répondre

titool

01 juin 2009

j'ai pas oublié
mais pas eu le temps ce WE

Répondre

berbon

26 mai 2009

22V
c'est une diode de 22volts
tu peux la remplacer sans danger par la 47v voir même la 18V

Répondre

---

30 mai 2009

bin...
la plus grosse que j'ai trouvé dans le coin est une BZX 55C de 18v mais ça ne fonctionne pas mieux... :-(
La lecture de la valeur sur une carte serait plus précise; merci a Sterne22 si c'est possible de le faire...

Répondre

titool

05 juin 2009

bonjour
la tension de la zener est a un chiffre avec du rond sur le dessus donc 2v7 ((je suis pas sur du 7 ,je le note pour l'exemple)) ou 3-6-8-9

l'inscription n'est pas assez lisible pour être plus précis

Répondre
