Tableau électrique en rail DIN ?

Avantages :
Standardisation, dispo et prix des fournitures, variété des produits, sécurité garantie par la normalisation du matériel bâtiment.

Inconvénients :
matériel qui n'est pas nécessairement adapté à l'utilisation en milieu marin surtout dans les bas de gamme, pas glamour, pas assez cher, trop fastoche.

Merci de vos confirmations.
Je reste étonné que ce soit si peu employé... mais la fin de la prose Nemo-ienne me fait envisager le pourquoi

J'en ai trouvé en alu...

On trouve sur internet du rail DIN aluminium ....qui ne rouille pas ....
Dom

Beaucoup d'installations sont faites comme cela en grande série.

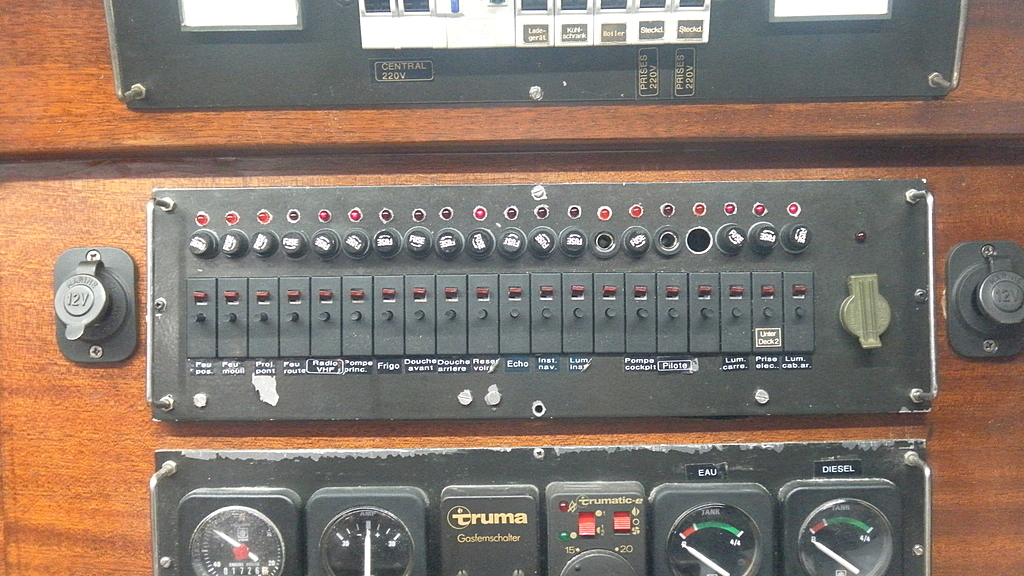

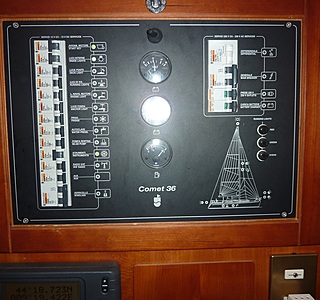

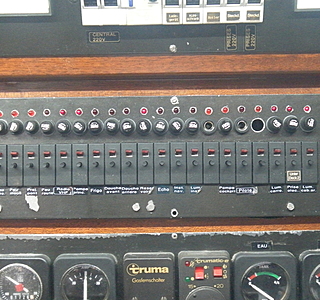

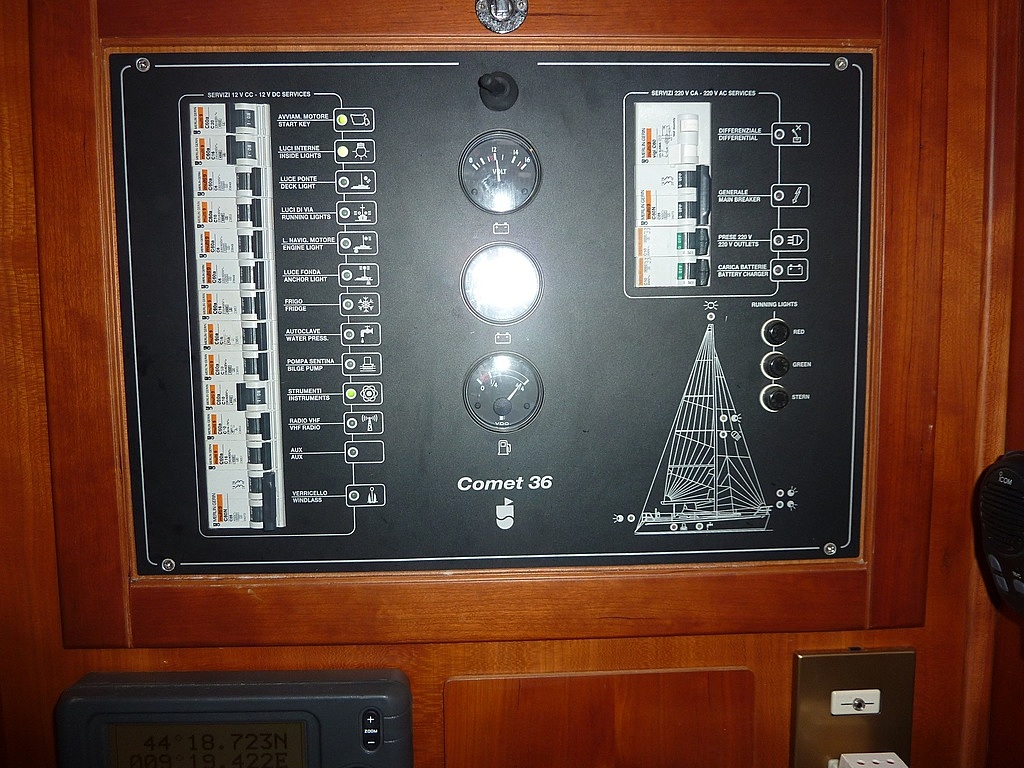

Sur le mien, les borniers sont comme ça.
dans les HR, je crois, tous les raccords et disjoncteurs sont en DIN

:pouce: quand il ne me restera plus que ça à faire c'est exactement le genre d'install à laquelle je pense

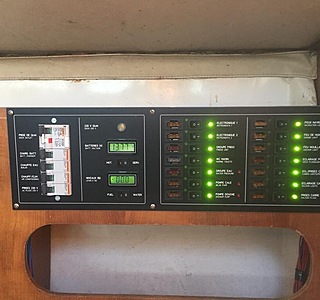

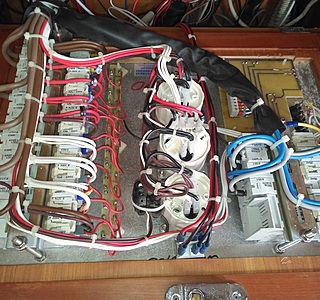

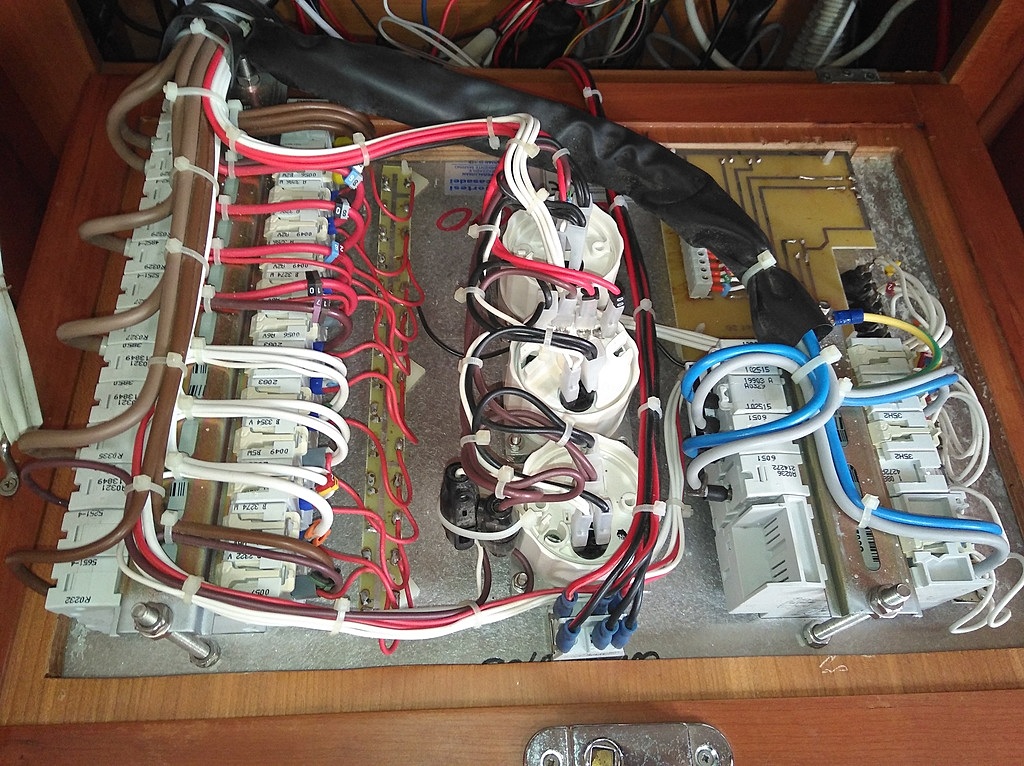

le tableau est d'origine chantier, mais c'est tout à fait faisable sois même.
Les disjoncteurs, sont les mêmes que ceux du commerce pour le bâtiment.

Il n'y a que le dessin sur le tableau qui soit, peut être, un peu délicate, mais c'est faisable en faisant un plan et en s'adressant par exemple à une entreprise qui fait des plaque en gravure. IL y en à une sur le port de Toulon, il font des trucs très pro.

Le dessin du bateau avec les leds qui s'allument au bon endroit pour montrer ce qui est en route, ça fait classe, et c'est pas très compliqué à faire :-)

Sur mon premier bateau j'avais fait un tableau (beaucoup plus petit, le bateau était un 6m) avec une plaque d'alu peinte en noir, un dessin en blanc dessus et protégé par un vernis. ça avait très bien tenu et ça rendait très bien. Par contre, ça m'avait pris du temps.

pour apporter une petite pierre, il existe des petits tableau elec avec un rail en plastique moulé...
donc pas de rouille. Il faut faire attention qd on clipse les disjoncteurs, mais en fait on ne les clipse qu'une fois...
je viens d'en poser un chez moi dans mon garage. Acheté sur Amazon, Siemens, de la place pour 9 disjoncteurs... de mémoire 10 euros. Pas de couvercle, mais pour qq euros supplémentaires il y en a qui ont un couvercle transparent.

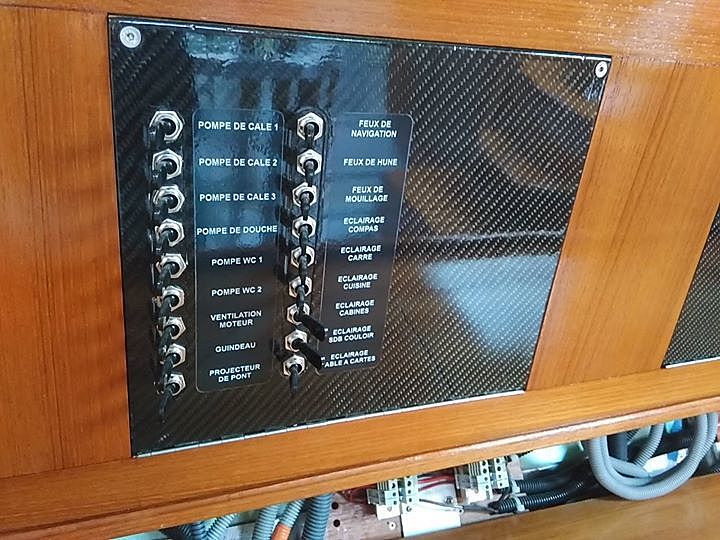

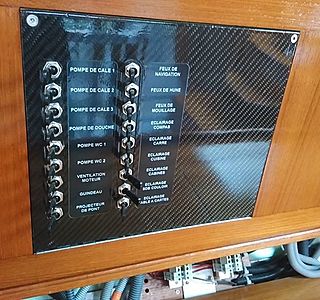

elle est en quoi la face AV de ton panneau ?

Jolie réalisation !
ça fait plaisir de voir qu'il y a encore de bons Monteurs- Câbleurs :bravo:

C'est de l'allu je pense (c'est pas moi qui l'ai fait celui la c'est d'origine chantier)

et en y réflechissant, le rail.. ce n'est pas une affaire d'état!! un plat inox (35mm) sur deux plots (mini 15mm) et c'est joué

Cochise, c'est une info difficile à trouver.
Tu aurais plus d'infos sur comment trouver et comment comprendre cette info ?

avec fusible
www.ebay.fr[...]1963502
avec disjoncteur
www.ebay.fr[...]2059679

Penser à prévoir quelques prises USB en façade ou à la TàC. :reflechi:

Il faut bien mettre un rail ne serait-ce que pour la distrbution.
Sur le même disjoncteur par exemple "éclairage intérieur" sur le mien je dois avoir environ une bonne vingtaine de points lumineux.

Je n'ai pas le droit de mettre le plan de mon bateau puisque c'est propriété de Beneteau mais éventuellement par mail.

Configurateur de choix facile ici
www.e-t-a.com[...]urator/

Les disjoncteurs standard « bâtiment » ne sont adaptés aux circuits en courant continu. Il faut monter des « magnéto-thermique ». Mais quel intérêt à installer ce matériel alors que du matériel spécifique et bien adapté existe ,voir E.T.A comme le décrit ALLEWIND

le tableau de mon bateau a 33 ans et les disjoncteurs ETA sont toujours en vente!!!!
Pour plus de sécurité j'ai ajouté des fusibles rapides en plus des DJ

Bonsoir,
On trouve facilement 1, 2, 3, 4 , 10 etc..

Une gamme au hasard

fr.rs-online.com[...]cteurs/

UTE 18510 =30 mA pour la protection des personnes
300 mA pour la protection maternelle

Merci pour ces renseignement tatihou....mes interupteurs de chez etap sont très capricieux il me faut donc repenser tous cela cette hivert.
Pour l Amperage qu' elle chois faire? Car tous mes disjoncteur plastoc semble identique.....

@ pierre tes disjoncteurs sont la pour protéger ton file et non ton récepteur le calibre est donc a adapter a la section des conducteurs maintenant tu as parfaitement le droit de sous calibrer pour essayer de protéger ton récepteur
pour ce qui est du choix du calibre du differentiel le 300 mA ne protège absolument pas les personnes même pas maternelle comme le dit okilebo je connaissais pas cette classe EDF en met en tête pour éviter que l on puisse brancher qq chose entre phase et terre sans faire tourner le compteur
plus sérieusement le 30Ma me paraît etre le bon calibre pour protéger les personnes ca vous empêchera pas de prendre un bon coin mais vous serez lapour nous le dire
Ppur ceux qui veulent rtre encore plus protégé enfants a bord il existe des 10mA j ai peur que sur un bateau en atmosphère humide ca risque de sauter trop souvent
pour ma part j aimerais bien avoir un tableau avec des disjoncteurs industriels sur rail DIN
vous pouvez aussi pour continuer a avoir un joli tableau faire comme Rodrigue mettre les disjoncteurs de protection dans un coffre pas trop loin du tableau et ne mettre sur votre tableau que des interrupteurs qui sont beaucoup plus petits je dis bien interrupteurs pas sectionneurs
enfin si tout ca vous paraît un peu compliqué faites appelle a un bon tableautier il vous fera un tableau super esthétique avec vos desiderata si vous voulez un tableau arbre de Noël avec plein de diodes et saara aussi vous conseiller un bon electricien le fera aussi mais saura pas vous faire un beau tableau

Non, le remplaçant du Multi 9 C60N c'est le Acti 9 IC60 et il est bien toujours spécifié pour les réseaux AC et CC

Merlin Gerin à été racheté par Schneider électrique en 2009 je crois. Mais il y a toujours des équivalents, il faut lire la doc, ne pas prendre aveuglement les premiers prix en rayon et ne surtout pas demander non plus aux vendeurs des Gsb qui ne savent pas en général ( ils ne sont pas formés pour ça)

@ now ca pas été un rachat plus un changement de nom 60 A c est deja un gros disjoncteur je crois que dans les petits calibre c est AC ou CC a vraiment verifier
Tu as raison les vendeurs n y connaissent rien c est pas si facile que ca de choisir le bon disjoncteur il n y a pas que le parametre intensité ca c est le parametre que tout le monde comprends
Il y a plusieurs solutions conformes mais qui n ont pas le meme cout finale
Une solution pour ceux qui ont pb de sous c est un inter dif puis des fusibles pour protéger les lignes puis des interrupteurs si necessaire
C est moins elegant que tout disjoncteur moins tendance moins pratique il faut avoir des fusibles neufs, moins adapté a la marine mais ca fait une installation nettement moins chere et conforme
pour volubil tu trouveras plein de boite qui font des Dj notre concurrent allemands Siemens ,BBC plus plein de marques exotiques qui copient meme le look des schneider
Si vous avez des amis electriciens pros je pense qu il vous confirmerons que schneider a les meilleurs produits c est vrai que c est presque toujours les plus chers a caracteristiques égales ,Legrand est bien au dessous tout en restant correcte evitez vraiment les trucs exotiques
un bon tableau vous serrez transquille 20 ans

Bonjour
Dans ce cas (budget) on peut remplacer le fusible par un modèle "ré-armable" associé à un interrupteur.

www.mouser.fr[...]-XQ1A-3

Il ne permet pas de couper/remettre le "jus", il peut seulement être réarmé s'il saute.

Pierre keep cool tu dois calibrer en fonction de la section des conducteurs
tu vas me dire j y connais rien comment je sais différentiel a ton bordans avoir l habitude j essaie de t aider ca peux ressembler au file des prises de courant de ta maison c est du 2,5 je pense pas qu un chantier câble en 2,5 le 12 volts
ca ressemble au file qui alimente la douille qui sort du plafond de ton appart c est du 1,5 c est possible mon circuit 12 v edt en 1,5
Ca ressemble au file tout fin des rallonge a 3 prises pas cher acheté es au camelot du marché c est du 0,75 je comprends pas qu on autorise a la vente des rallonge ayant des prises au bout câblé en o,75
Tes Dj sont tous les mêmes normale le chantier a calibre en fonction de la section de câble toi si tu veux tu pourras sous calibrer c est autorisé tu pourras de cette façon proteger tes récepteurs mais c est pas la fonction première de ces disjoncteurs
pour te conseiller on a besoin d en savoir un peu plus
pour ton radiateur qui fait sauter le quai 2 solutions
il est un peu pourri a un défaut d isolement il faut sauter le différentiel du disjoncteur du quai parce que toi du n a pas de differentiel sur ton bateau ce qui est dangereux et hors norme
SOit tu nous dis pas mais en plus du radiateur tu as le chauffe eau plus ta plaque electrique et la surintensite
Souvent dans nos petits ports on peut tirer 10 A ca te fait 2200 watts
je parle de petits ports les ports de yatchs c est 32 ou 64 A j ai meme vu plus
pierre est ce que c est toi qui rerme le Dj du ponton si c est oui je te donnerai un truc pour savoir si ton radiateur est foutu
ne panique pas tu vas t en sortir

1)Se qui me préoccupe c est mon circuit 12v
Quelle puissance choisir pour les 8 dijoncteurs a remplacer.
Je vais peut être diviser en 10
Pour faire un disjoncteur pilote, un radio récepteur, un pour la musique..

Pour les fil de l installation..
Les départ sont en 1,5
L arriver batterrie est d un diamètre conséquent comme le plus alternateur
2)Pour le 230v
Mon radiateur souflant à fait sauter mon disjoncteur principal plus l installations électrique du quai. Le disjoncteur différentiel du bateau n'a pas bouger.
Alors qu' il semble que j ais eu un cour circuit franc sur la prise ramolie par la chaleur......du radiateur....en retirant la prise....
Le différentiel n aurait il du pas sauter?
J utilise se radiateur en secours mon Webasto étant en panne el)ectrique...
Le bateau est brancher sur une prise de 10A type maison.

Si 1,5 carré disjoncteurs maxi 16 A
Tu peux bien sur sous calibrer en fonction de tes récepteurs mais ces disjoncteurs sont pas la pour ca leur job proteger le cable pas mal de nos appareils electroniques ont un petit fusible pont de verre sense les proteger
Pour ton radiateur tu as fait un beau court circuit franc a partir de la normal que les deux Dj aient valse car difficile d avoir une sélectivité entre deux disjoncteur du même calibre placés sur la même ligne a sibpeu de distance tu as même eu de la chance de pas faire claqué le disjoncteur de tête de panne
je vois pas mal de ports ou les installations électriques sont pas brillantes
tous les disjoncteurs sont des instantanes de differents fabricants donc pas de filiation

Le différentiel ne protège pas des surintensités donc des courts circuits il est la pour te protéger toi si tu touchais un appareil ayant un défaut d isolement
ta prise de quai " comme a la maison " est une 16A mais il est possible que ton Dj de quai soit un 10 A en plus ces petits disjoncteurs sont fatigués est ne tiennent plus leur I nominale dans ta tête dis toi que tu dispose de 2 kw

Surtout prends des disjoncteur soit dc/ac comme le dit now ca existe effectivement soit des purs dc attention les vraiment pas cher sont uniquement ac

si ton tableau actuel est câblé en disjoncteurs 1 pole reste comme ca c est parfaitement dans la norme aucun intérêt a passer en deux poles sauf si tu astrop d argent

@ allewind peux tu me dire pourquoi un disjoncteur Schneider bien choisi n est pas adapté a un usage sur nos bateaux
tuvme sembles un peu melanger intensité et tension
ETA est une marque que je ne connais c est peu etre bien mais certains comme pierre n en sont pas satisfait

en regardant leur catalogue j avoue que leur petits disjoncteurs a bouton n inspire pas trop confiance ayant qq peu naviguer sur des navires marchands construit dans différents pays ayant differentes marques de matériel électrique je peux dire que schneider c est le top puisque tu semble etre un spécialiste des disjoncteur regarde a quelle acceleration tient un Schneider par rapport a un siemens ca paramètre indique si ron matériel tiendra aux vibrations

Plus tu feras de départs spécifiques mieux c est pour vite trouver le circuit qui a un pb par contre es tu sur que tu as autant de departs 3 departs pour les feux ca me paraît beaucoup
je trouve que tu calibres bas surtout pour ton départ centrale de navigation la moi j essairai de separer un depart pour la centrale un départ pour l alim verin pour lui si c est du 1,5 je lui mettrai un 15 A
pour tes divers met 5 A meme 10 A toujours si ty est cable en 1,5 c est pas le disjoncteur qui protege le récepteur

allewind dit mettre en plus des petits fusibles rapide pourquoi pas mais je trouve que ca fait des conbexions en plus risque de pannes souvent ce fusible est interne pour les appareils de qualité mais souvent même les fusibles dit rapide ne sont pas assez rapide pour bien protéger l appareil
bon courage pour ta realisation
