Tableau électrique à rebrancher

Bonjour à tous !

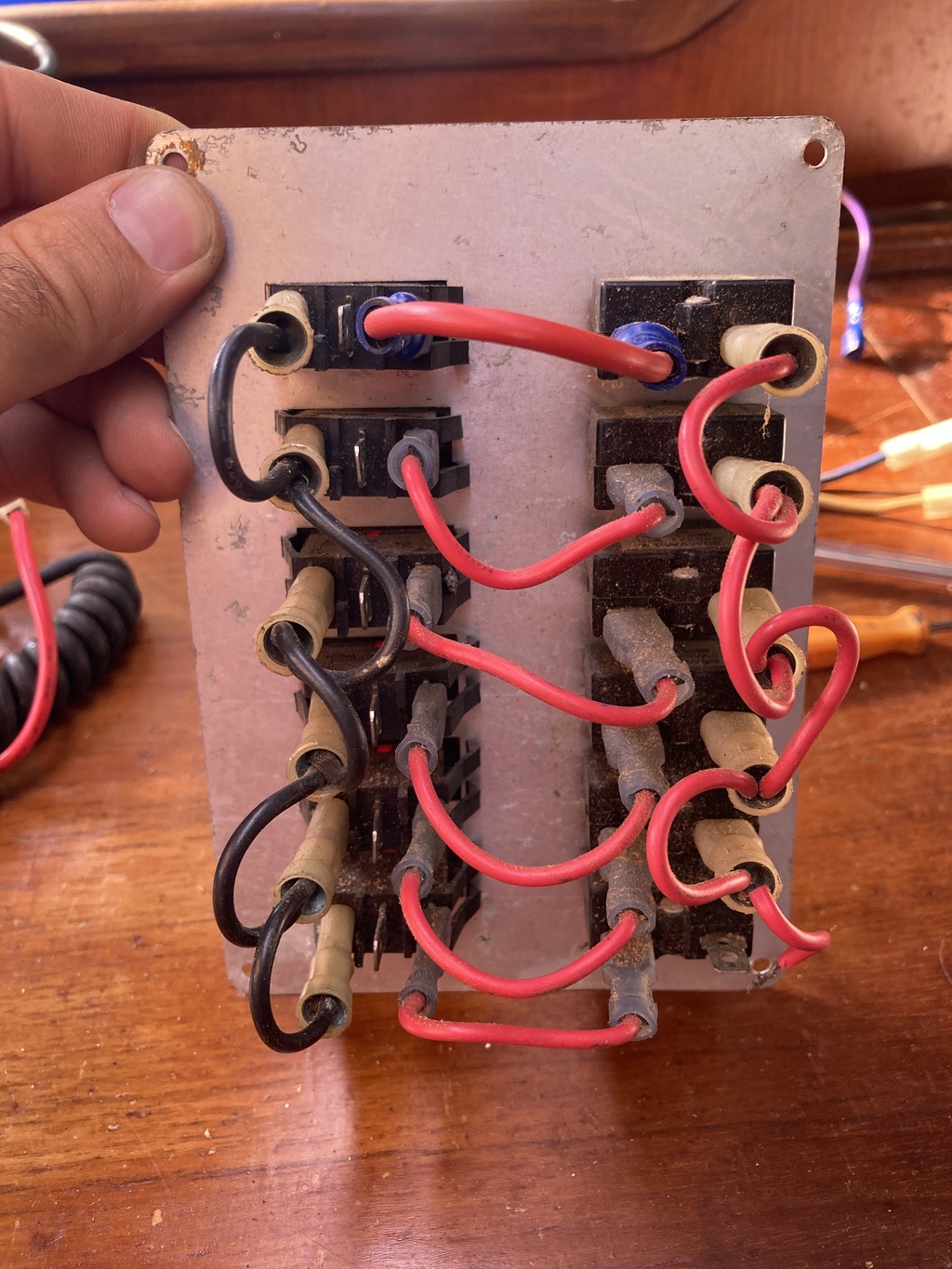

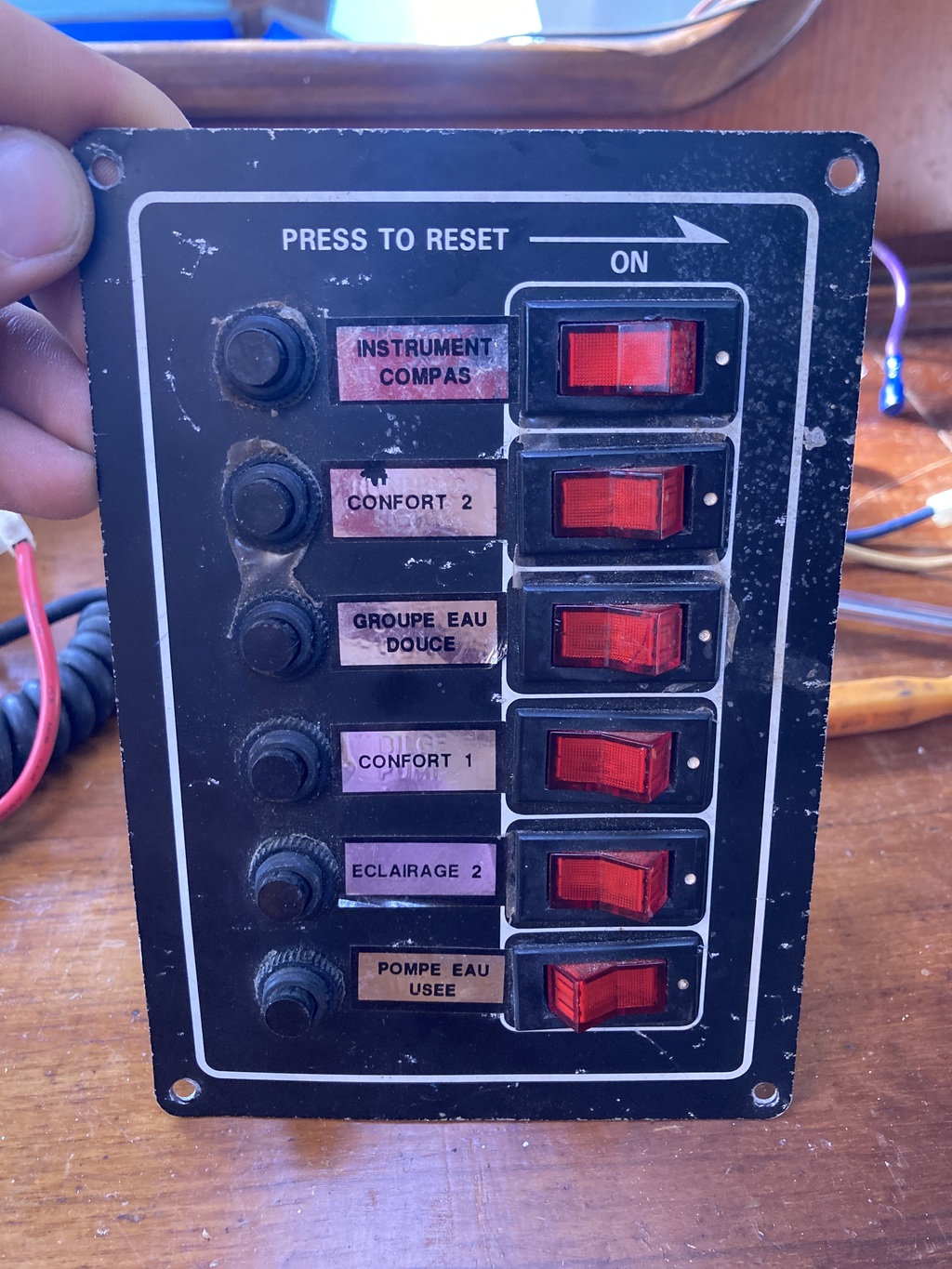

Sur mon fantasia 27 j’ai un tableau électrique où plus rien n’est branché. Et franchement je n’y connais pas grand chose.

Sur ce type de tableaux où arrivent le + et le - batterie ?

J’ai une barrette pour tout mettre à la terre, est ce que ça vaut le coup d’en mettre une pour le + aussi ?

Merci !

L'équipage
16 mar. 2021
16 mar. 202116 mar. 2021
0

Bonjour,
Le positif doit être branché en bas à droite. Sur la seule cosse libre en bas à droite il faut connecter le positif batterie et le fil qui pendouille.
Chaque fil positif de chaque appareil à alimenter doit être connecté à la borne libre de l'interrupteur correspondant.
Si tu veux que les lumières des interrupteurs puissent s'allumer quand tu mets sur ON, il faut raccorder une des cosses à fil noir au négatif batterie (j'imagine qu'à la base le négatif devait être branché sur la fiche en bas à gauche mais a dû etre arraché au démontage.


christophe_crabes:Tu m'as devancé !·le 16 mar. 2021 22:01
16 mar. 2021
0

Ta batterie doit alimenter les fils rouges pontés des fusibles.
S'ils sont bons, ils transmettent le courant (tjrs un fil rouge) aux interrupteurs

Tu as une patte disponible sur chaque interrupteur pour alimenter tes consommateurs (éclairage, pompe, etc).

Le retour de tes consommateurs doit retourner à la masse, comme les fils noirs pontés des interrupteurs.


16 mar. 2021
0

Concernant la barrette :
Si ce sont des dominos tu peux monter les - (noir) mais évidemment pas les + (rouge), si on tes circuits ne seront plus séparés.
Si c'est un barrette à vis, reliées par une plaque métallique en général,tu ne pourras en servir que pour les -


16 mar. 2021
0

Perso sur le tableau je ne vois la connectique du moins. Celui la a dû être arraché... ce qui n est pas grave car comme dit plus haut le moins ne sert qu a faire fonctionner la lumière des inter.
Comme dit plus haut tu amène le plus de la batterie sur le connecteur en bas à droite. Le moins de la batterie a un peigne ( ou dominos)
Lorsque tu branches un appareil. Le plus vient sur la fiche disponible de l inter ( les 6 de gauche )
Et le moins sur le peigne.
Et voilà le tour est joué


16 mar. 202116 mar. 2021
0

Si tu veux éclairer tes lumières tu fais une jonction sur le fil noir en bas à gauche avec une fil connecté au peigne "des moins"


18 mar. 2021
1

Merci à tous pour vos réponses.

Je suis un peu moins débutant maintenant !

Je vous ferais une photo delà chose finie mais ça s’annonce bien.
