Tableau electrique

je voudrais refaire le mien, je cherche qualqu'un qui puisse faire le cadre metallique ou s'encastrent disjoncteurs, voyants, etc, une bete feuille en métal noir avec des decoupes et des lettres gravées

ceux qui font les enseignes style Avocats Docteur demandent des chiffres incroyables (peut etre une autre technique?)

auriez vous des adresses, bretagne ou paris (sic) :-(

merci

L'équipage
04 déc. 2006
04 déc. 2006
0

Une alternative ....
c'est moins bien ... :-(

mais pas mal quand même ...

en revanche je ne connais pas le nom du produit ...

les feuilles blanche ou transparente autocollante, a imprimer a l'imprimante laser prevu pour faire des façades d'appareils electroniques ..

04 déc. 2006
0

les feuilles de plastique
qui font de 2 a 5 mm d'epaisseur , faites de 2 couches de couleur differentes , qui se decoupent , percent ect ... facilement , et qui se gravent aussi et de cette façon , en gravant ( par exemple du coté blanc ) tu as l'autre couleur qui vient !

je me rappelle plus comment ça se nome , mais c'est pas mal comme truc !

04 déc. 200616 juin 2020
0

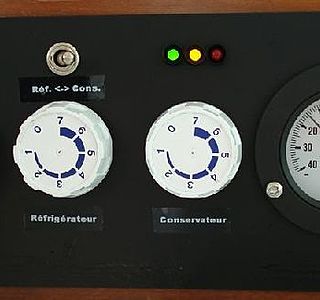

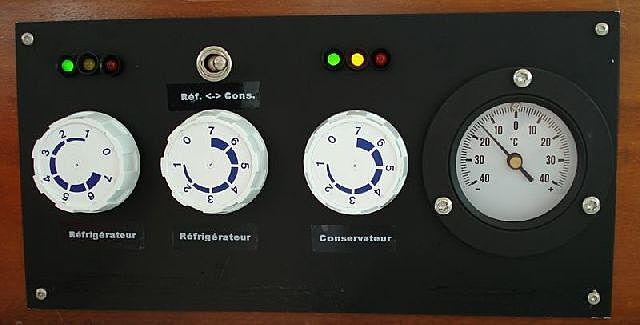

Bricolage vite fait
mais néanmoins présentable d'un tableau de commande de frigos :

A base de tôle d'alu de deux mm, outillage : perçeuse, scie sauteuse, lime pour les finitions, peinture noire mat pour faire joli, étiquettes transparantes avec texte blanc (Dymo)

[color=blue]_/)[/color]

04 déc. 2006
0

merci
Pour l’information, je ne savait même pas qu’il existait des étiquettes transparentes
Pourtant j’ai une dimo depuis un bon moment, mais je n’ai pas du lire la doc comme dab !!!
Dés demain j’irai voir s’il cela existe aussi en transparent avec texte noir
JJ.D

04 déc. 2006
0

Le modèle :
Dymo Label Point 350, environ 90 euros chez radiospares, réf. 494-7010.

Je ne me sers pas du clavier mais branches l'appareil sur l'ordi, il y a bien plus de polices dispos.

Il y a bien sûr transparant avec texte noir. :-)

[color=blue]_/)[/color]

04 déc. 2006
0

si tu le fait faire
en inox brossé épaisseur 1,5 par un pro avec environ 20 découpes rectangulaire et quelques autres rondes avec 4 pliages en forme de boîte ouverte il t'en coûtera de l'ordre de 200€ HT!

04 déc. 2006
0

Je planche sur le sujet ....
Moi aussi je vais changer le mien ..... ;-)

J'ai opté pour du tout fait du commerce (on sait ce qu'on va avoir). Je vais installer un 24 disjoncteurs rétro éclairé (mââââ, ça va etes zoli !). Au début ça peut paraitre (méga) cher, mais je l'ai trouvé aux US à un prix canon. Il ne me restera plus qu'à faire le cadre en bois mais ça c'est peanuts.

Ce que je compte installer:

www.bluesea.com[...]uct.asp

Dans les 800 € en europe, mais là, environ dans les 300 €

www.marinewholesales.com[...]lts.php

Seul défaut, tout est en anglais

Hope this help :-)

04 déc. 2006
0

Sinon
En insistant bien, Goiot peut encore faire du sur mesure (plus pour longtemps), mais là, c'est pas le même budget :-(

05 déc. 2006
0

exactement le genre de choses
que l'on trouve chez Serra(voire le fil à ce sujet)
le problème,: il faut aller à l'une des boutiques et discuter le prix (si possible avec Olivier Sérra directement)

06 déc. 200616 juin 2020
0

J'ai retrouvé la photo
Fab spécifique estimé 200€ + Composants environ 200€
+ un peu de récup. = total entre 400 et 500 €

06 déc. 2006
0

S'il s'agit
du tableau en inox brossé décrit plus haut... c'est propre et pas cher du tout !

[color=blue]_/)[/color]

06 déc. 200616 juin 2020
0

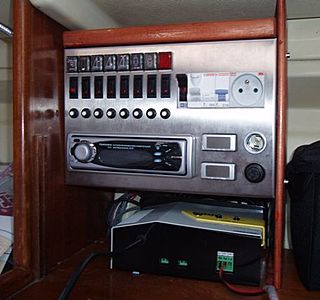

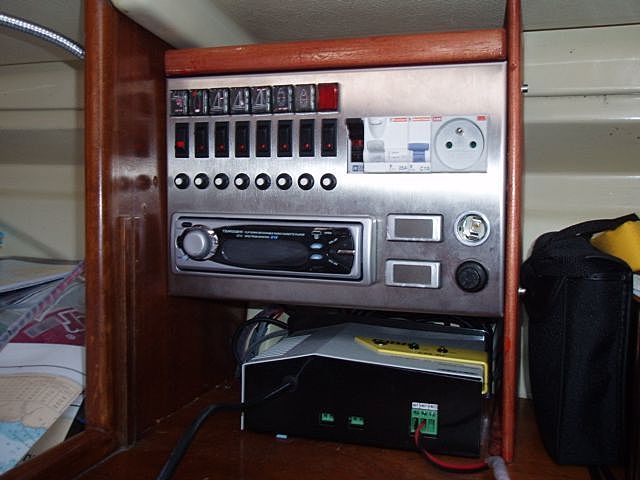

C'est celui
Dont on avait parlé en début d'année. Plans personnels, sous-traitance tôlerie (découpe Amada), appro montage et câblage personnel tout en clip 6,3 avec les disjoncteurs à 5€ HT chez RS (344-5327).

Réalisé chez le tôlier avec qui je travaille habituellement (Il a peut-être serré ses prix)

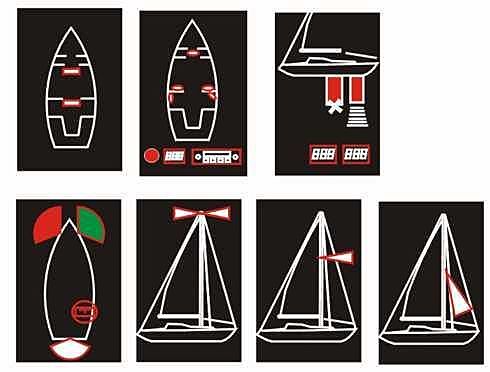

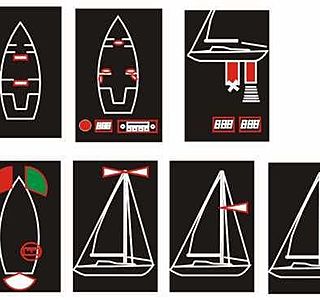

Le synoptique est fait sur étiquette papier sorti à la laser et glissé dans des voyants 18x24 de récup (ex Baco)

Un gros fusible en entrée. Une batterie de disjoncteurs, 2 lascars 100µA pour les mesures de tension de batterie, prise allume cigare et le 220 différentiel 30mA disjoncteur, prise, porte fusible en attente et 1 ou 2 pont de diodes 25A en série avec la terre.

06 déc. 200616 juin 2020
0

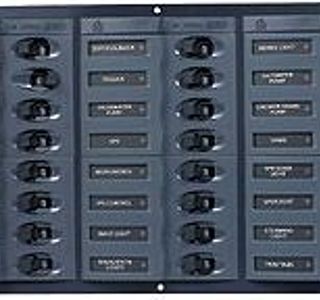

Perso, j’ai

choisi « BEP marine » pour le tableau avec 24 circuits breaker pour le service.
Les commandes des pompes étant sur des circuits spécifiques séparés

Le matos n’est pas mal du tout ! Le prix final dépendra bien sûr de votre habileté de persuasion :alavotre:

pfffzzzz

06 déc. 2006
0

merci à tous
des bons elements de reflexion :-)

07 déc. 200616 juin 2020
0

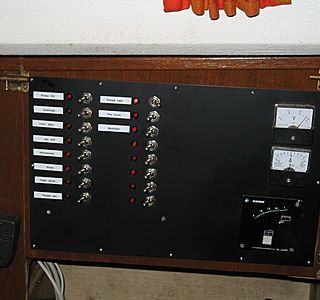

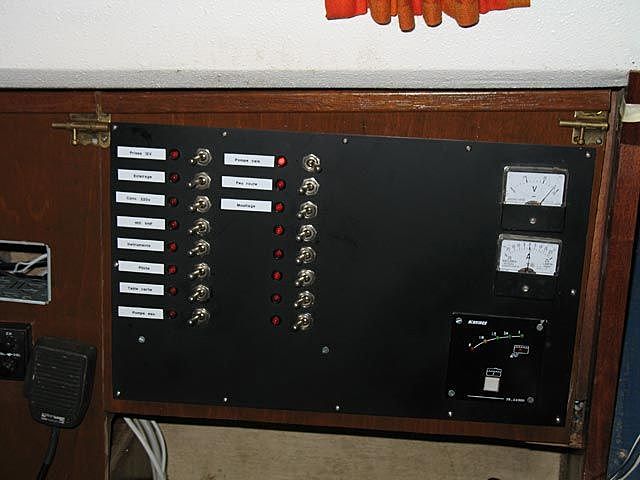

J'ai refait....
Plaque en acier de 50cm x 25 découpée à la scie sauteuse (forme), trous foreuse à colonne et scie sauteuse..

Antirouille sur les 2 faces (et cotés !!), peinture noire.. et en photo ca donne ce que vous voyez..

L'avantage c'est du sur mesure :)

Voltmètre et ampèremètre récupérés sur ancien tableau, le coût.. disons 5€ pour la plaque en acier et 2€ par inter, 1€ par led... à coté de ceux vendus en commerce...le calcul est vite fait...

Pat

08 déc. 2006
0

Mais où sont....
les disjoncteurs?
D'aprés la photo je ne vois que des commutateurs et c'est trés réussi.
Mais les disjnoncteurs?

Gerard

07 déc. 200616 juin 2020
0

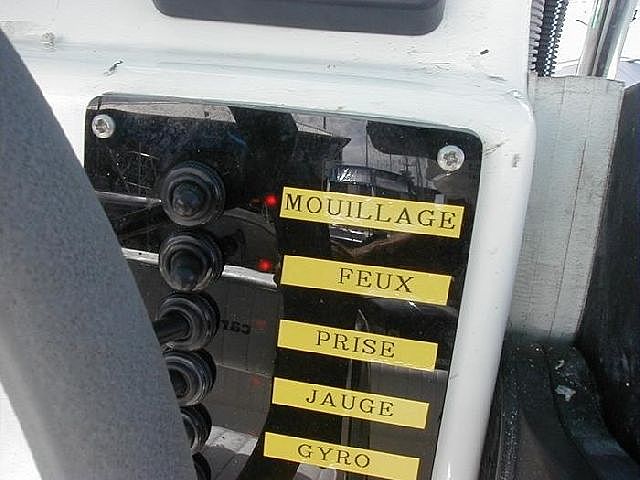

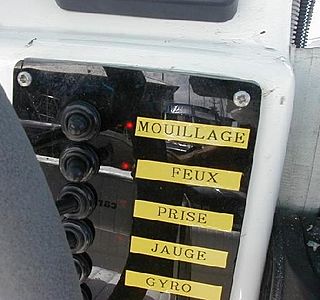

Tableau étanche :
Réalisé dans une feuille de plexi, les leds sont dans des trous forés par derrière et s'arrêtant à un mm de la surface. Puis peinture noire derrière aussi.

Les étiquettes sont moches, je n'avais pas encore celles sur support transparents.

[color=blue]_/)[/color]

07 déc. 2006
0

Histoire de taquiner.
Il est encore étanche en haut à gauche?

Mis à part cette boutade, belle réalisation soumises aux intempéries.

07 déc. 2006
0

Amha , c est reflet !!
;-) :-D
