Tableau électrique.

A mon avis
rien ne prouve la médiocrité de cet article.
Il faut simplement respecter la plage de puissance utilisable donnée par le constructeur.

Les fusibles en verre sont de très bonne qualité ! et même utilisés en aviation.

Le voltmètre est bien sûr peut paraitre moins précis, mais te donnera toujours une info.
Pour une valeur précise, il faudra investir dans un "vrai" .

La prise allume cigare elle, par contre, est à proscrire de toute utilisation sérieuse et/ou depuissance. C'est bourré de faux contacts donc ça chauffe.C'est bien pour une petite baladeuse.

voila voila

bon montage!!

Christian

;-) ;-)

en tout cas, ça vaut pas + que son prix
à toi de voir si c'est suffisant pour ton installation

en général, le câblage est série // c'est a dire qu'il y a des ponts successifs ec qui fait que le premier fil voit passer toute la puissance ce qui peut être trop pour lui
une première amélioration est de faire un montage en araignée à partir d'une borne d'alimentaion si ce n'est pas le cas

amicalement

pas tout à fait
la même proportion est d'application en électricité domestique et industrielle (ex 16 mm² de la colonne divisé en 10 X 2,5 mm²).
En effet, il faut poartir du principe que personne n'utilise à fond ses 10 circuits en même temps et ce, d'autant qu'il y en a certainement dans le lot qui ont un charge insignifiante (ex : le circuit de l'électronique).
Cela dit, c'est une éviudence qu'il faut insérer une protection adpatée.

Ah bon ?
Je crains que tu ne surestimes cette corporation.
Ses "à peu près" m'"assure un fond de commerce florissant.

E,n ce qui concerne la section, elle est d'autant plus importante que le pont est petit (résistance faible donc puissance disponible importante donc échauffement possible très important sur cette petite longueur.

Attention ! 10 mm² en 151,5 mm²
10 mm² en 151,5 mm² c'est gonflé.à moins de limiter chacune des lignes avec rigueur.

Je préférerais personnellement 10 mm² en 51,5 ou 61,5 afin que la totalité des courants en aval puisse être supportée à coup sur par le câblage amont et, bien sûr, par sa protection.

Les pattes de l'araignée
Je parle de chacun des fils de l'araignée.
Je n'imagine pas l'interposition d'un fusible 50A voire 100 A sur le 10 mm². Ce type de fusible est à la limite dangereux quand il fusionne. Ce sont donc les fusibles des pattes de l'araignée qui vont servir de protection.

La face cachée !
Merci de vos infos.
Je vous montre l'autre côté.
Peut-on faire une araignée avec ça ?

Ce tableau n'est pas le principal mais un complément juste pour les feux et éclairage intérieur.

Pour la prise allume cigare, je n'ai aucune confiance dans ces prises. J'ai déjà eu un début d'incendie avec ça. :-(

Re

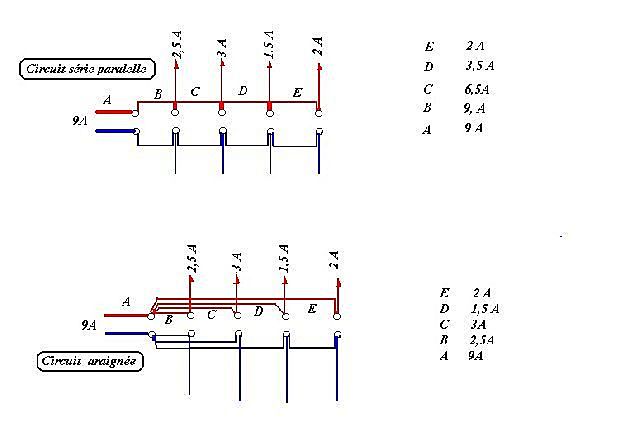

Evidemment, j'ai zappé les schémas: ah, le début d'Alzeimer !!!

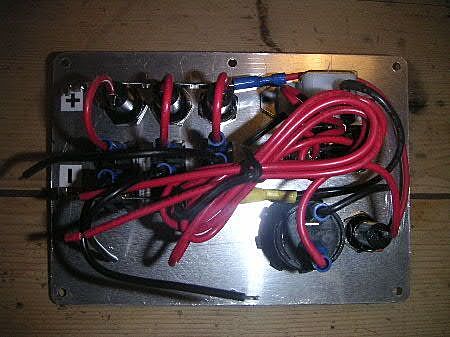

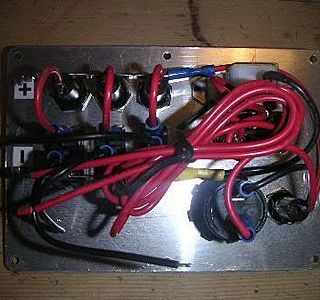

Au dos du tableau,
il y a une barette métalique que relie tous les plots.
Une barette sur le + et une sur le -.
Avec ces barettes, faut-il encore faire un montage en araignée ?
Je vous mets une photo.
