tableau electrique

bonjour,
quelqu un a t il une idee pour faire le plaque supportant un tableau electrique dans une matiere autre que du metal et ou se le procurer

L'équipage
24 oct. 2012
24 oct. 201224 oct. 2012
0

Komacel, chez un vendeur d'enseigne ou autre vendeur de sérigraphie.

www.sunclear.fr[...]enu.php

24 oct. 2012
0

ets ce resistant aux chocs, il semble ne pas y avoir de noir ou couleurs sombres

24 oct. 2012
0

une plaque pour circuits imprimés que l'on peut graver soi même par exemple

24 oct. 2012
0

le dessin que tu veux, toute ton exentricité en électricité puisque c'est une sérigraphie collée sur Komacel.

24 oct. 2012
0

je jette un coup d'oeil aux catalogue du site que tu m'a donné

24 oct. 2012
0

et le prix on s'en sort a combien pour l'ensemble avec le serigraphie : panneau de 40x32 : 30 inter...si tu as une idee

24 oct. 2012
0

aucune idée, voir un pro de la sérigraphie, mais si tu lui ammène déjà l'image, je pense qu'au niveau du matériel cela ne doit pas aller trop loin.

24 oct. 2012
0

plexiglass noir 3mm

24 oct. 2012
0

j'ai réalisé un panneau de très bel effet en bombant au dos du plexi transparent avec une laque auto en bombe noir mat

24 oct. 2012
0

ah oui j'ai pensé a ca , mais est ce que le peinture tient dans le temps

24 oct. 2012
0

moi je l'ai fit directement en fibre. On fabrique une feuille de fibre et résine (epoxy) et tu peux la découper à volonté dans ta dimension.

24 oct. 2012
0

quelqu'un as des photos sous le main ??

24 oct. 2012
0

Bonsoir,
Tu peux voir aussi avec la société Nautelec (). Ils sont situés en Loire atlantique et sont spécialisés en tableaux électriques marine.

24 oct. 2012
0

Tu peux aller regarder de ce côté :
www.svb.de[...]359.pdf

24 oct. 2012
0

je regarde , je ragarde... allez y dites en encore, avez vous de photos des panneau que vous auriez fait

24 oct. 201216 juin 2020
-1

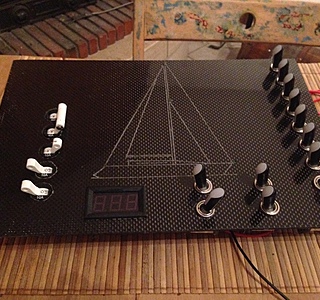

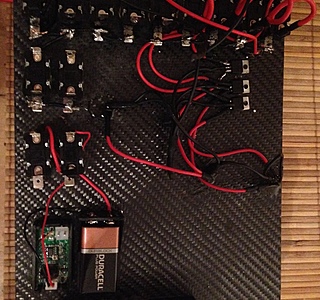

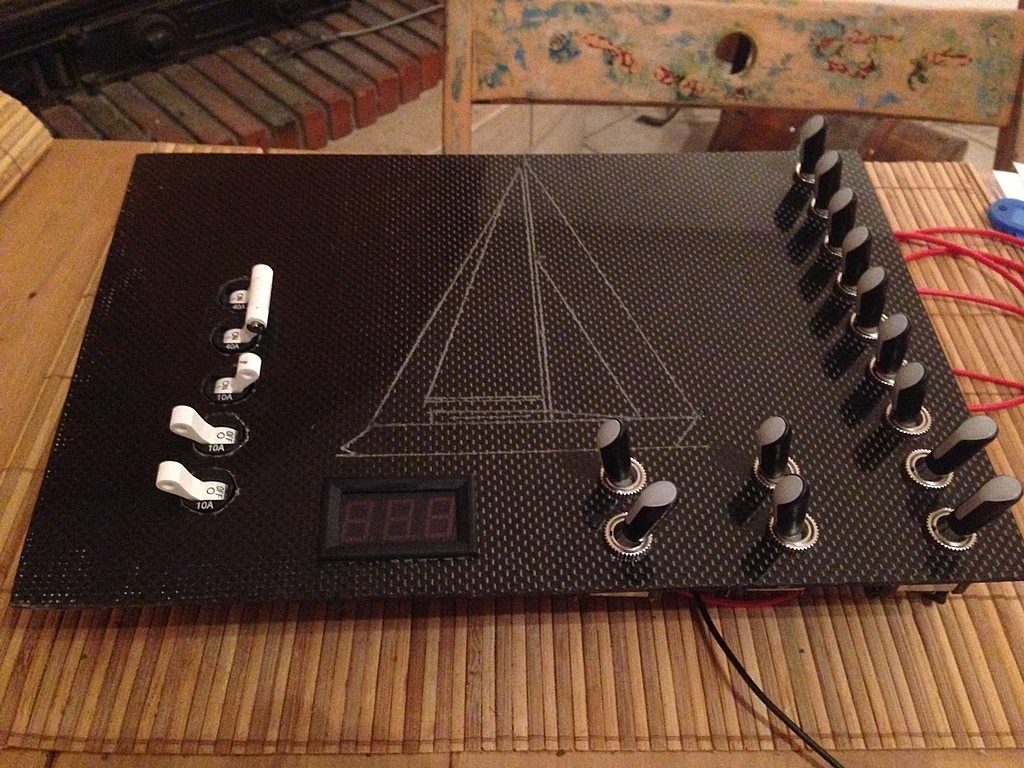

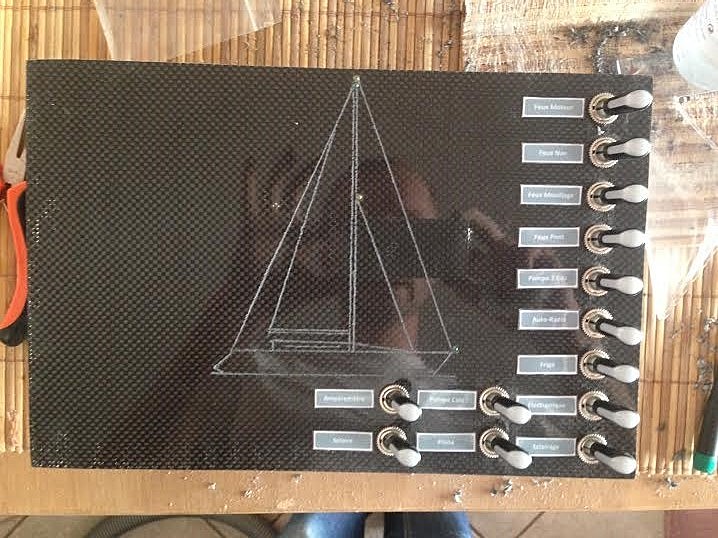

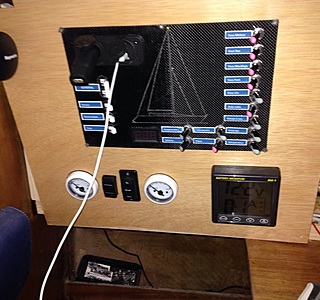

J'ai commencé un tableau avec une plaque carbone

La finition au top !
90euros la plaque 30x40 ici :
[url]www.elitecarbone-shop.com[...]uit.cfm

24 oct. 2012
0

comment tu fais pour la serigraphie , les etiquettes......

24 oct. 2012
0

oui moi j'ai deja le inter et tout le reste: 30 fonctions bipolaire ca a fait 400

24 oct. 2012
0

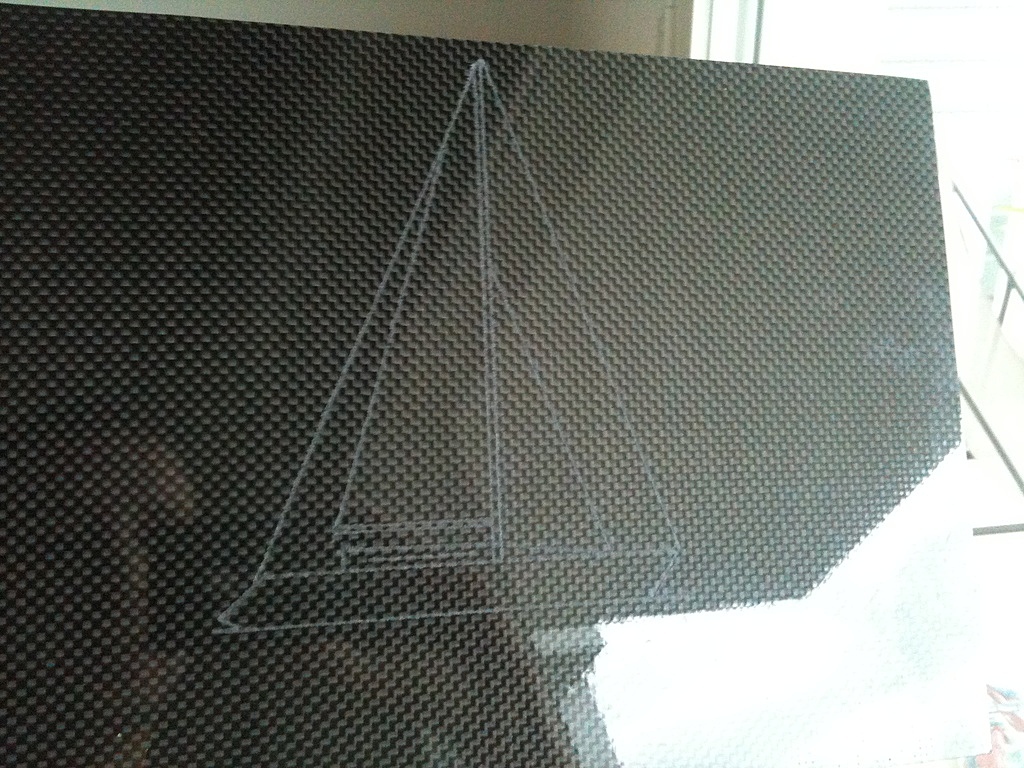

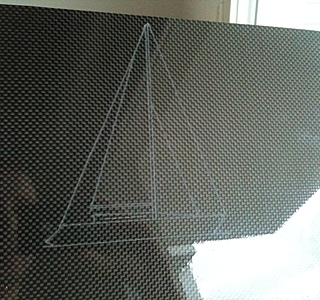

J'ai gravé avec une dremel et une règle, c'est le plus facile.

Il faut maintenant acheté 300euros d’interrupteur/disjoncteur/LED et accessoires.

Cet hiver je vais essayer de le finir :heu:

24 oct. 2012
0

Ou as tu commandé pour l'équipement?

Le trait n'est pas impeccablement lisse mais ressort propre en gris sur le carbone. Je n'ai pas envie de peintre l’intérieur, j'ai peur de gâcher le rendu :-/

24 oct. 2012
0

dis moi comment tu as continué

24 oct. 2012
0

Si tu es très bon bricoleur, tu peux choisir une plaque de plexi de couleur (rouge, c'est le mieux, mais bleu ou vert c'est beau aussi). Tu la recouvres d'un film auto-colant noir bien opaque. Puis tu graves en creux les inscriptions que tu souhaites.
Sur l'autre face, quelques petits trous non débouchant, bien réparti, où tu introduis des leds.

Une fois sous tension, tes inscriptions seront lumineuses. Grande classe assurée…

24 oct. 2012
0

comment est ce que tu graves: je sais tout faire ce que je sais deja :: beaucoup de chose mais ca je n'ai jamais fait

24 oct. 201224 oct. 2012
0

Il faut aller voir les pros qui gravent les plaques des trophés, des supports publicitaires. Ils ont des tables commandées par un ordi déplaçant en x y z de petites fraises un peu plus grosses que celles de ton dentiste.

24 oct. 2012
0

faut vous dire : le bateau a 40 ans en alu, j'ai refait toutes l'electricité ( et tout le reste ) en l'achetant il y a 20 ans, mais comme il y a des fuites je recomence les circuits de charges et le panneau de distribution ainsi que quelques lignes foireuses

24 oct. 2012
0

Ça tombe bien les tableaux de bord des avions de plus de 40 ans étaient comme ça…

24 oct. 2012
0

bon ca s'eclairci un peu, j'aime bien le carbonne de thomas 75 mais c'est cher

24 oct. 2012
0

bien merci a tous , je crois que maintenant j'ai quelques pistes...masi pour le prix ca risue de faire mal pour un bon finii

24 oct. 2012
0

enfin je me repete , ceux qui on des photos peuvent m'en envoyer motutunga@hotmail.com..merci

24 oct. 2012
0

Bonjour Motutunga

Je me permet de resumer la methode appliqué pour mon
tableau electrique.

Plexi 5mm (leroy merlin) 3mm trop souple
Tu perces ou decoupes les emplacements des inters et fusibles.
Sur la face interieur tu fais ta seregraphi avec des sctochs
fin voir bande de deco auto (norauto).
Peinture en bombe noir (auto).
Tu retires les scotchs et là peinture en bombe blanche.
aprés sechage tu as sur l'autre face un super resultat.
Cela tien super bien.
Montage des elements
Attention ne rien oublier en perçage avant peinture.

Pour les photos voir le blog

katyrush.canalblog.com[...]42.html

Le Moko

25 oct. 2012
0

bonne iddee merci

25 oct. 2012
0

Adresse à retenir .. je trouve les prix incroyablement bas pour des objets customisés à 100%!

25 oct. 201216 juin 2020
0

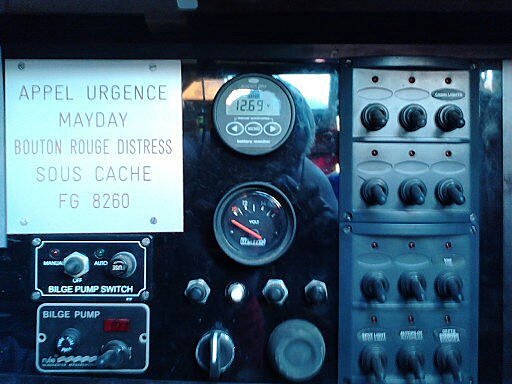

Moi, j'ai fait ça ... un tableau électrique de chez lareine merline. Pas trop moche, et pas chère.

25 oct. 2012
0

oui cette methode j'y ai pensé mais mes inter sont bipolaire et trop encombrants pour ces peits panneaux precablés

26 oct. 201216 juin 2020
1

pour ceux que ca interresse, et a l'aide des avis des intervenant j'ai imaginé comment faire quelque chose de pas mal pour pas cher.
d'abort telecharger un logiciel qui permet de desiner un beau tableau
www.schaeffer-ag.de[...]dex.htm

1)on le realise en plexi de chez casto assez epais ( 4.5mm) = solide.

2)on perce les ouvertures

3)on fait des etiquette avec une titreuse: lettres blanches sur fond noir , avec effet mitoir ( a l'envers)

4)on les colle ou il faut sur la face arriere

5)on grave avec une dremel des contours autour des groupes d'inter sur la face avant, (ou autre decorations a la regle si possible)
on doit pouvoir remplir ces gravure avec une peinture je sais pas encore coment

6) on peint la face arrier en noit pres l'apres poncée au papier a l'eau assez fin pour une meilleure adherence

7)peut etre peut on cller sur la face arriere un adhesif pour proteger la peinture

8) on peut monter et cabler

9) j'espere que ce sera beau et fonctionnel

joint la maquette avec le dit logiciel gratuit

16 oct. 201316 juin 2020
0

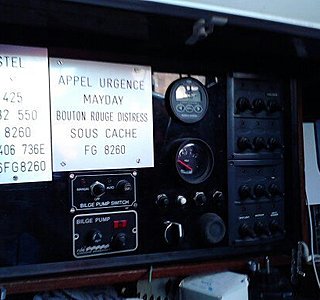

plexi 4 mm peint en noir au dos
impeccable depuis 10 ans
sur une idée de Fred( Tilikum)

les étiquettes:c est pas beau mais c est pour faire plaisir aux forces de l ordre ! :jelaferme:

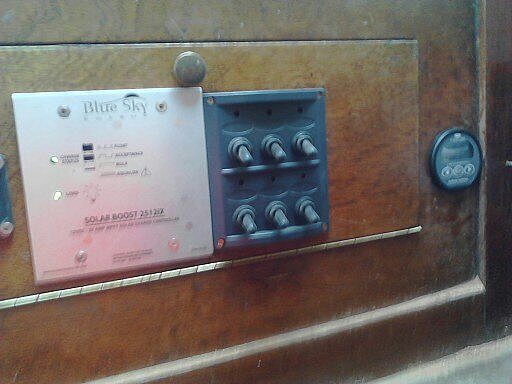

celui sous la descente sur support bois :
panneaux solaire et second banc de batteries servitude
:alavotre:

02 déc. 2014
0

Je voudrais installer des leds sur le tableau elec de 3mm (les 5 me semblent trop grosse).

Est ce possible de monter directement cette led en // de mon circuit pour les feux du bateau?

www.selectronic.fr[...]2v.html

La conso me semble élevé non?

03 déc. 2014
0

oui sans doute, conso un peu elevée mais ca semble etre la norme

03 déc. 201416 juin 2020
0

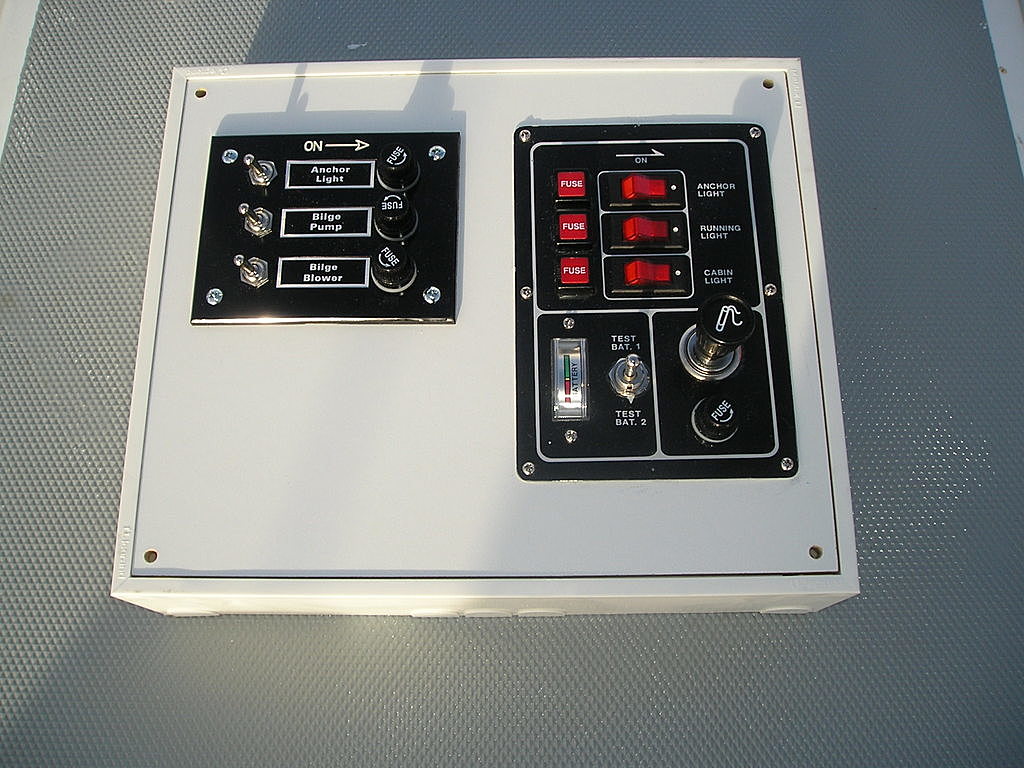

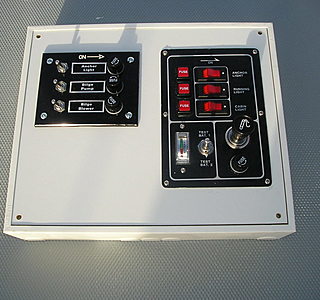

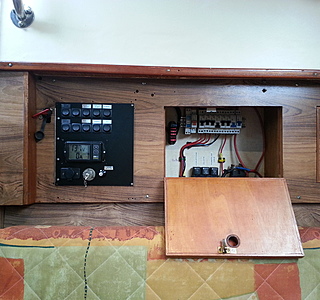

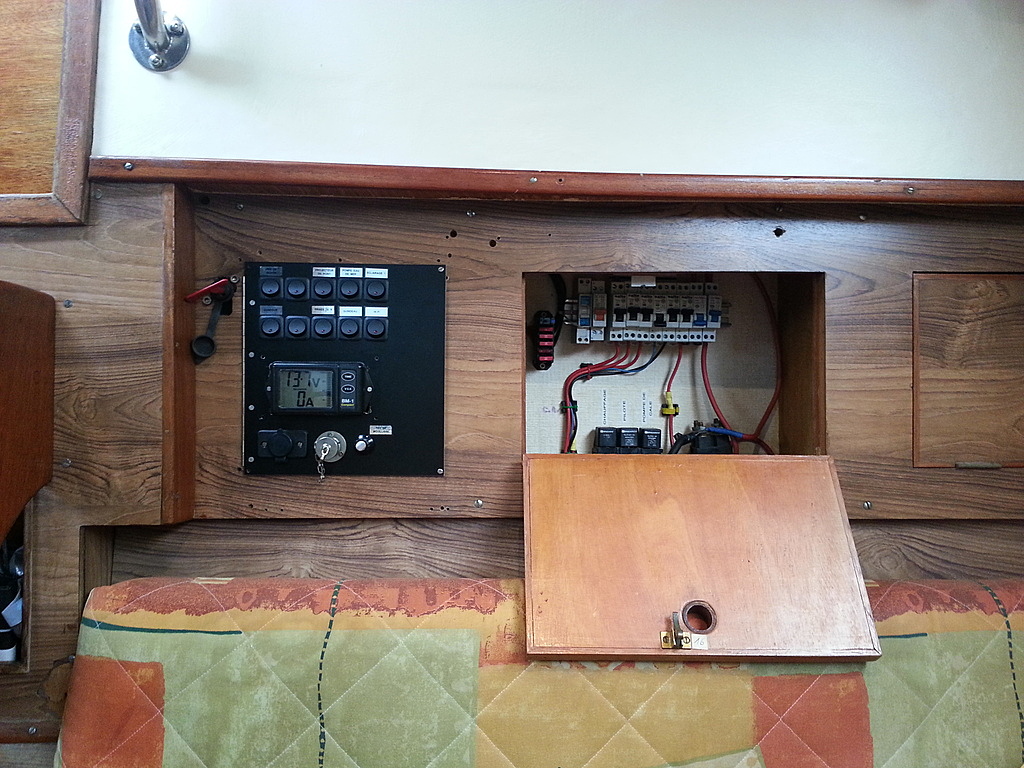

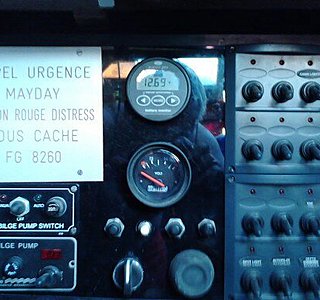

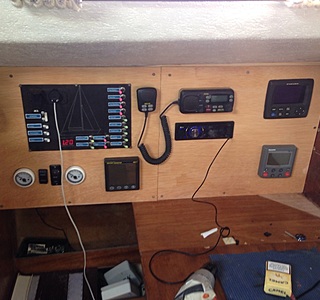

j'ai acheté la plaque chez un fabriquant d'enseignes et de publicités. C'est deux feuilles d'alu qui ensèrent une fine plaque de mousse. Ca fait à peu près 3mm d'épaisseur. j'ai percé les logements d'interrupteurs au trèpan. Les inters ont des leds intégrées. Le prix de la plaque n'était pas très élevé.
Les marquages sont des étiquettes autocollantes achetées chez un ship.

03 déc. 2014
0

La vache c'est propre !!! Mais ca semble plus simple que chez moi :)

03 déc. 2014
0

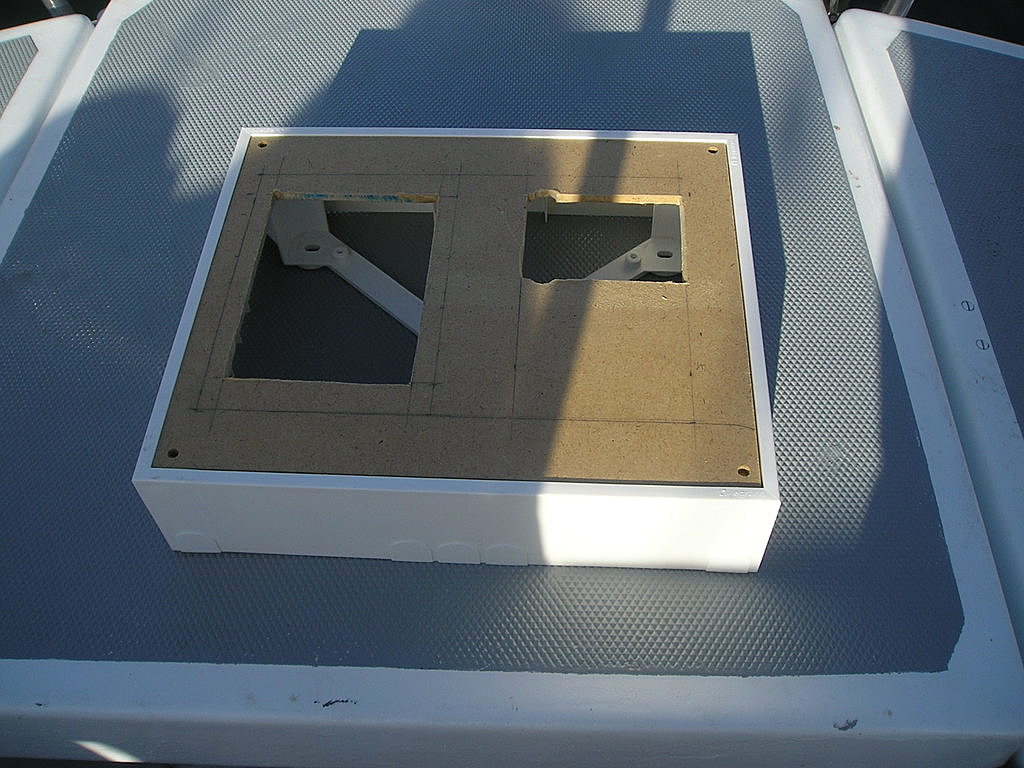

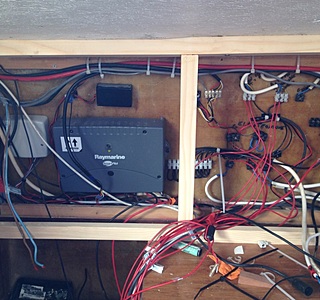

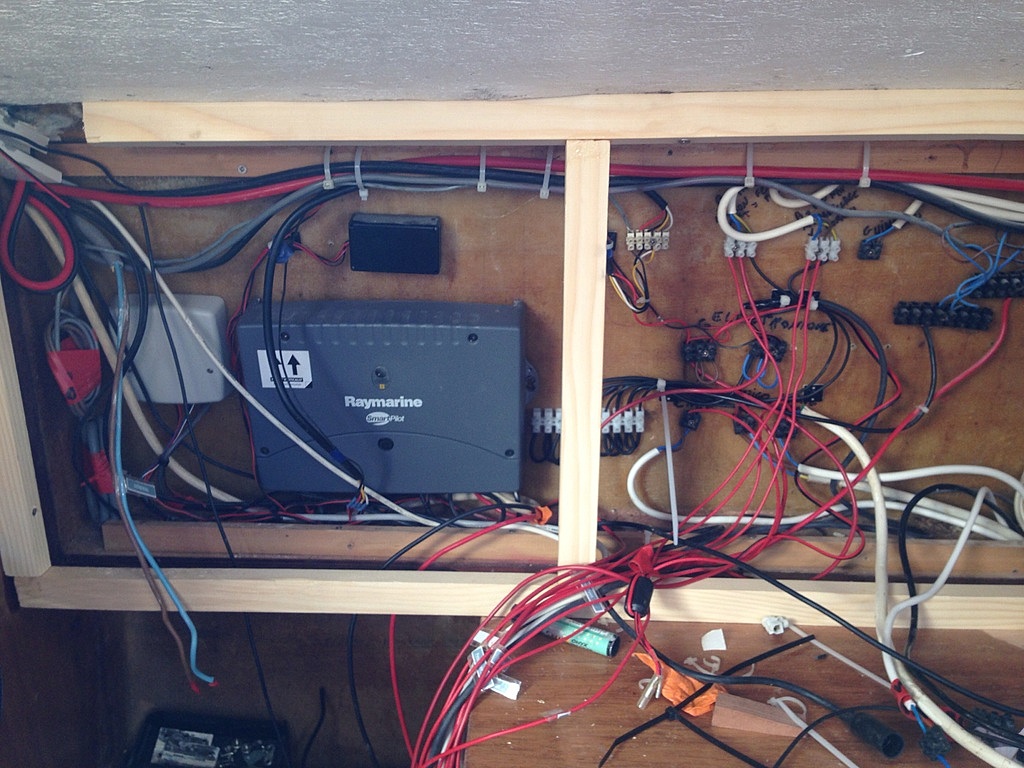

C'est pas si simple derrière :-) .
J'ai simplement supprimé tous les interrupteurs pas nécessaires, c'est à dire ceux des éclairages puisque ils ont leur propre inter et ils sont protégés par des fusibles placés à l'interieur du tableau. J'ai mis sur les disjoncteurs de droite les circuits que j'ai besoin de couper uniquement pour intervenir : groupe d'eau, pompes, guindeau, pilote, et ça les protège en même temps. Du coup il ne reste en face avant que les feux de nav, prise 12v extérieure, télécommande guindeau, alim sondeur, autoradio, éclairage compartiment moteur (avec la led je sais si il est allumé), c'est à peu près tout.

03 déc. 2014
0

Le produit s'appelle DIBOND, fabricant Alcan.

Sinon il y a aussi le stratifié compact qui va bien :
www.polyrey.com[...]Compact
Toujours chez les fabricants d'enseignes

03 déc. 201416 juin 2020

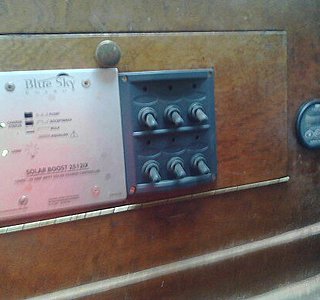

4

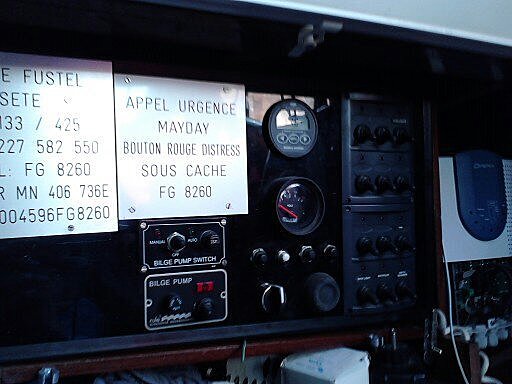

pour ceux que ça peut interesser


03 déc. 201403 déc. 2014
0

Quasi tous les graveurs de plaque se fournissent chez eux pour la matière.
www.gravograph.com[...]ire.php
.
www.gravograph.com[...]tieres/
Olivier Graveur

03 déc. 2014
0

Hello,
J’ai un peu de temps pour faire mon tableau elec, j’ai déjà une bonne base avec une belle plaque en carbone avec la gravure faites maison !!

Me reste à équiper cette plaque et donc je suis en train de faire les comptes, et c’est là que le bas blesse :), voici la liste :
- 10 disjoncteur interrupteur thermique (je ne veux pas d’une protection + inter) trop complexe a câble et pas assez de place : 250euros
- 1 prise allume cigare double : 12 euros
- 1 ampèremètre pour panneau solaire + pile 9 V + inter : 25euros
- Borniers : 35 euros
- Led + étiquettes + câbles …. 15euros
Total : 337 euros sans frais de port.

Alors que pour 480euros j’ai ca … ok je n’ai pas les prise allumes cigare mais quand même… J’hésite à me prendre la tête même si c’est un plaisir de mettre les mains dans les soudures, c’est sûr que le rendu sera bien loin de la finition de ce tableau :
www.navnautic.eu[...]-sy-12v

03 déc. 2014
0

Pour le prix, je trouve que le voltmetre sert à rien et qu'il vaut mieux avoir un controleur de batterie quitte à avoir un tableau plus simple. ensuite si tu veux mettre des feux de mat à led, suivant le modèle c'est mort parce que tu as un inter rotatif qui bascule entre mouillage et route avec le même inter d'allumage

03 déc. 2014
0

Je suis en feux a Led mai je comrends pas l'incompatibilité avec le tableau a 480euros?

03 déc. 2014
0

J'ai un fue de mat mixte nav et mouillage. C'est un commutateur rotatif qui permet de passer de l'un a l'autre : il n'est pas sur ton tableau a 480 euros.

03 déc. 2014
0

remarque : pour eclairage et feux led , ne pas oublier un stabilisateur de tension sur ces fonctions

03 déc. 2014
0

Qu'es t'en penses? Bricolage à 330euros ou tableau tout fait a 480?

Et encore faut que je rajoute des stabilisateur de tension pour les led du tableau :(

03 déc. 2014
0

Malin ca ! Qu'est ce que tu as trouvé comme composant pour faire ca ?

03 déc. 2014
0

les bonnes led's en ont un intégré
autrement elles en durent pas longtemps
avec les variations de tensions dues au démarrages
de l'alternateur .
ALAIN

03 déc. 2014
0

pdf de rodrigue retouché

03 déc. 2014
0

led a regul interne = beaucoup plus cher:
ex led navette sur ebay : 0.8 cts
regulée au ship 15-20€

03 déc. 2014
0

80 cts pas 0.8 cts : pardon

03 déc. 2014
0

Ben moi qui était enfin au point avec le plus et moins sans cramer un batoradio je vois que je n'ai pas fini mon apprentissage.

Continuez et Merci! :oups:

03 déc. 2014
0

Ça c'est pas cher :
www.mouser.fr[...]F200C0/

10A - 32v CC
C'est nickel non?

09 déc. 201416 juin 2020
0

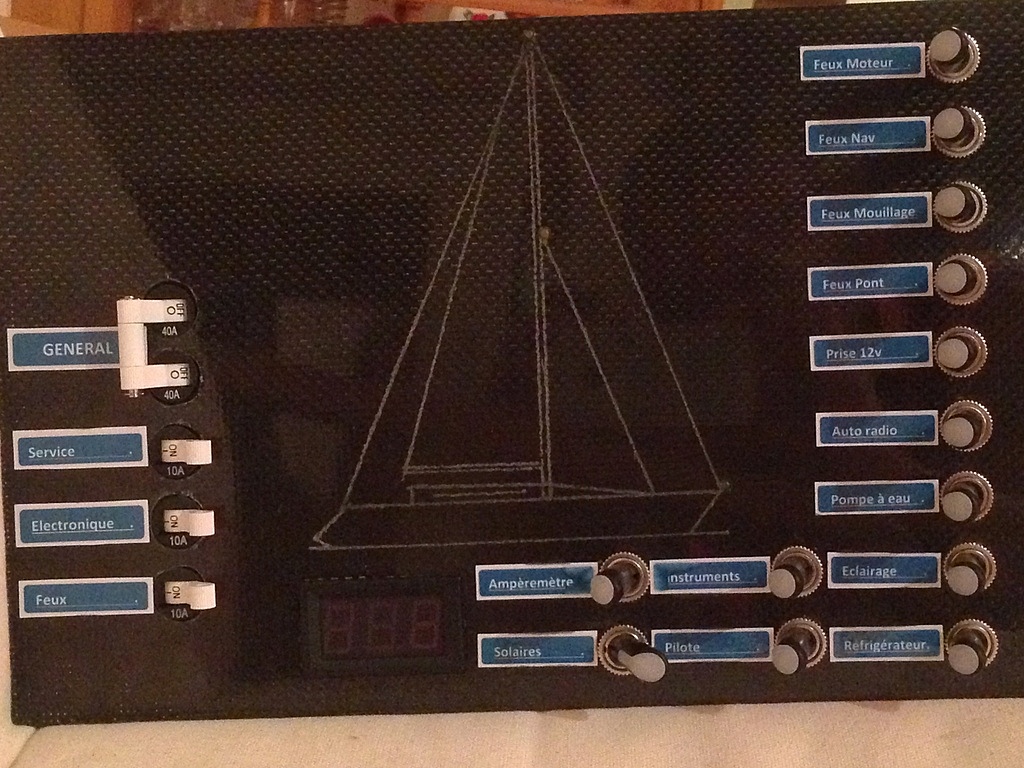

C'est parti !

13 interrupteur :
www.conrad.ch[...]-404AL2

4 protections sur la gauche du tableau :
www.tyboat.com[...]he.html

1 ampèremètre pour les panneaux solaires alimenté par une pile 9v :
www.gotronic.fr[...]576.htm
:
1 prise 12v en haut a gauche du tableau :
www.amazon.fr[...]_auto_1

+ leds 12v avec régulateurs, borniers...
C'est long ! ;)

13 déc. 201416 juin 2020
0

Petite question;
C'est mieux de brancher la pompe de cale en direct du disjoncteur mageto thermique générale de service? Ou même en direct de la batterie avec sa propre protection?
Merci pour votre aide.

13 déc. 2014
0

Plutôt en direct sur une batterie, avec un fusible dédié.

13 déc. 2014
0

je vais faire ca, merci du conseil !

13 déc. 201416 juin 2020
0

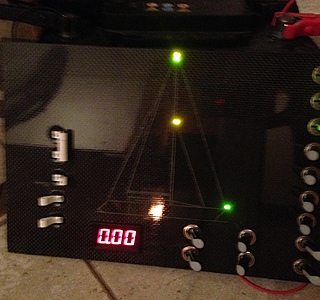

Tuning touch !

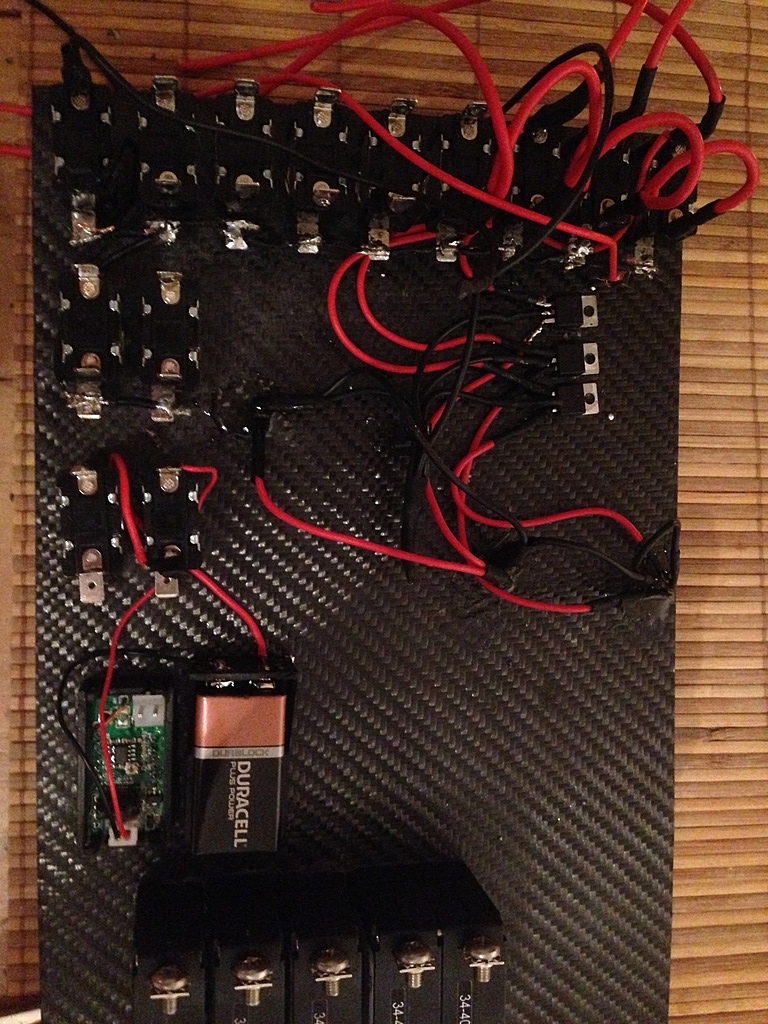

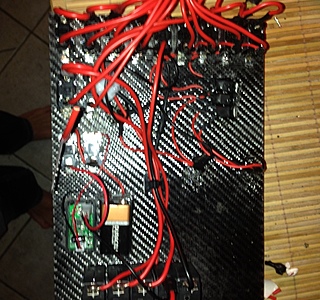

Purée la conso du tableau sur la dernière photo est de 0.12A pour les 7 leds ... c'est trop.

14 déc. 201416 juin 2020
0

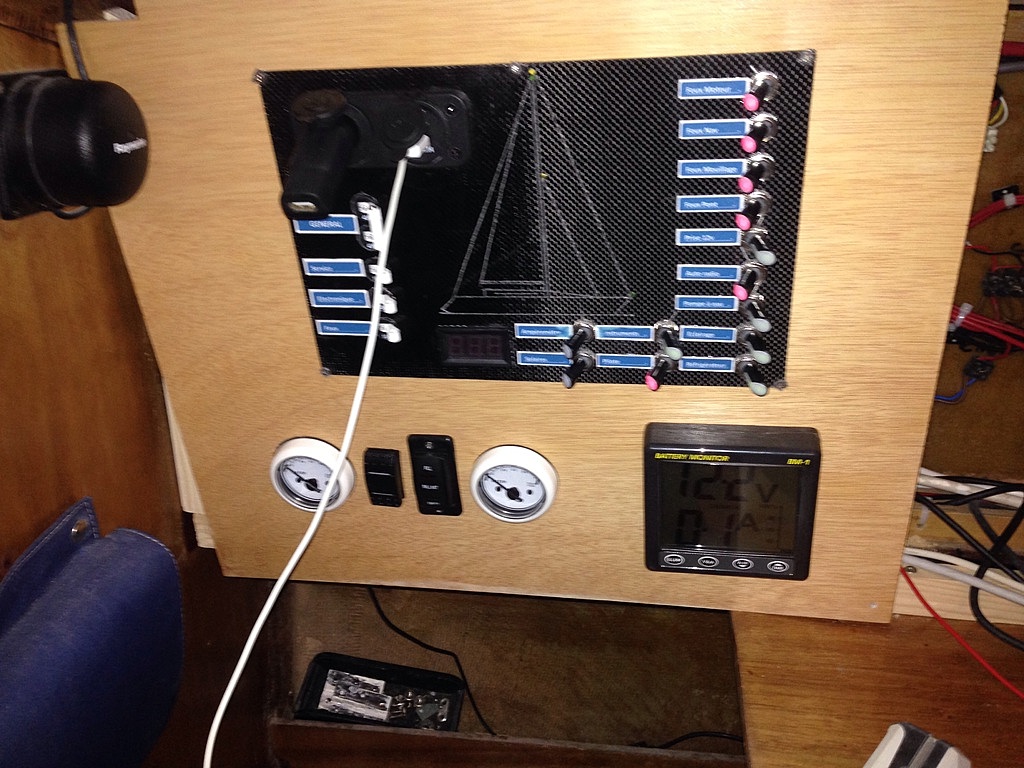

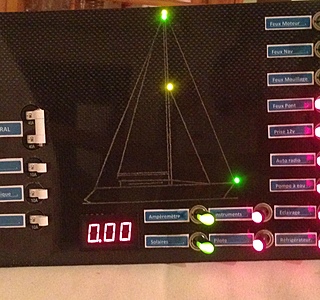

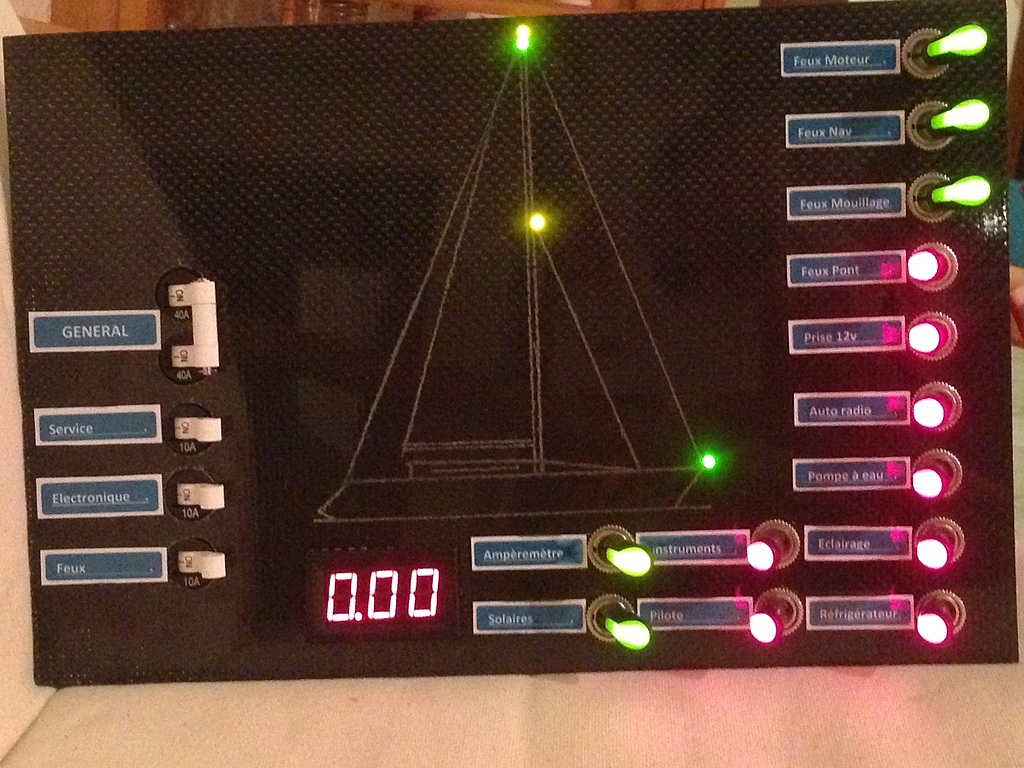

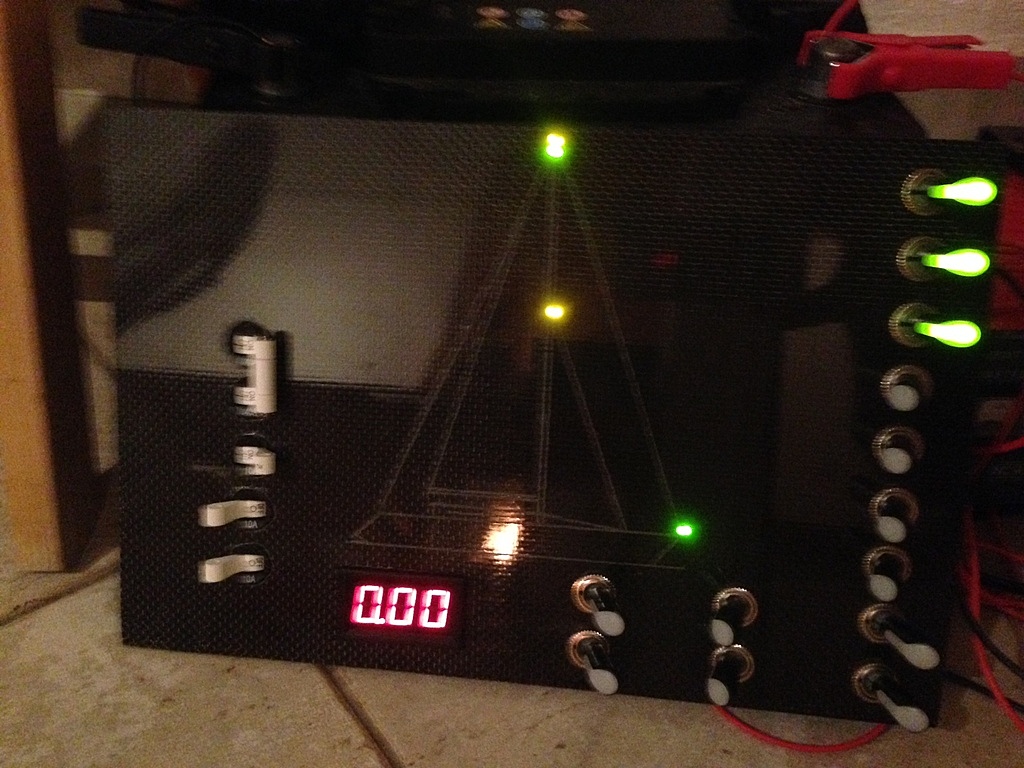

Fini ! plus qu'a la poser dans le boat :-p

Un peu déçu par les étiquettes, j'ai imprimé puis plastifier une feuille a4, découpé au cuter et collé. Il faudrait plutôt découper les étiquettes pour les plastifier ensuite. Un étiqueteuse serai plus simple....

31 déc. 201416 juin 2020
0

Et voilà c'est long, inutile mais beau ;)

01 jan. 2015
0

Bonjour

l'afficheur numérique rouge est alimenté par une pile, si j'ai bien compris ?
Pourquoi ne pas avoir utilisé un afficheur à cristaux liquides qui consomme beaucoup moins.De plus certains voltmètre peuvent être autoalimentés par la tension à mesurer.
Autrement , belle réalisation.

02 jan. 2015
0

Hello,

Il s'agit d'un ampèremètre branché directement en série des panneaux solaires, et il est conseiller de l'alimenter via un autre source (9v) pour avoir une meilleur précision de mesure.

De cette façon je peux comparer la mesure du panneau et la mesure de la consommation du bateau via le contrôler NASA. C'est vraiment top car avant juste avec le NASA je ne pouvais pas voir la charge précise des panneaux. Actuellement l'ampèremètre indique 2amp de charge alors que le NASA indique 0,2 de charge !

J'ai 100 watts de panneau solaire. Ce qui m'inquiète sont les fils de cet ampèremètre en section 0,75mm2 alors qu'il est donné pour 10amp....avec les panneau j'arrive et je repars en 6mm2. Ça ne chauffe pas mais bizarre ...

Je n'ai pas trouver d'autre afficheur simple à part celui ci et un autre a aiguille. Par contre je peux éteindre l'ampèremètre et les panneau en série donc, charge quand même. Je peux aussi couper les panneaux. La pile 9v tiendra 1ans?

31 déc. 201416 juin 2020
0

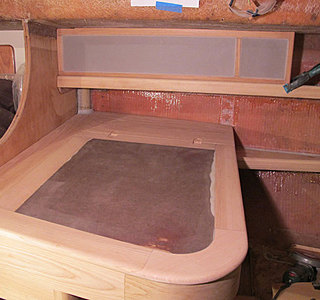

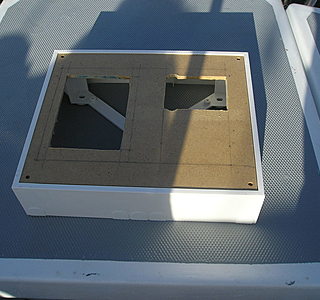

En chantier.
j'ai réalisé les plaques pivotantes des tableaux 12V et 220V avec du Makrolon transparent, récupéré.
Ponçage à l'abrasif très fin.
Peut être laisserais je tel quel.
C'est une esthétique un peu atypique.
Si je change d'avis, j'appliquerais une laque, genre bicomposante polyuréthane.

31 déc. 2014
0

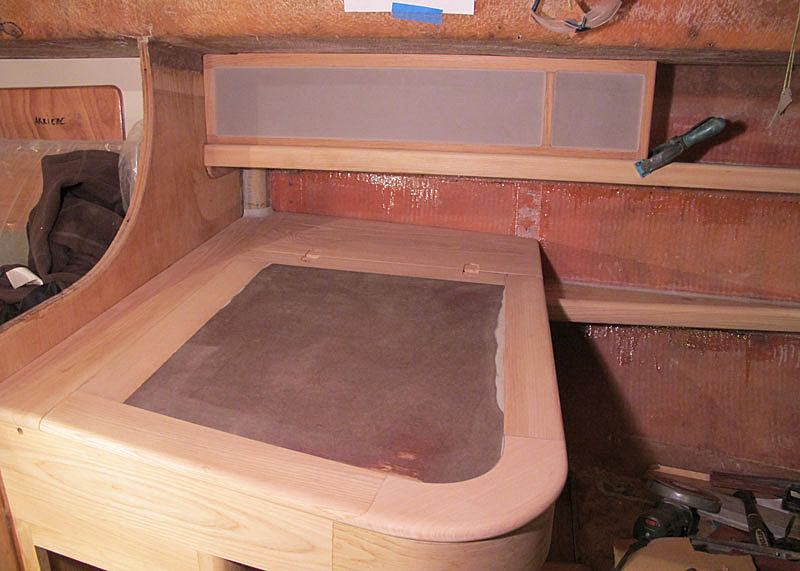

Ta table à carte est superbe ! J'aimerai savoir travailler le bois aussi bien

31 déc. 2014
0

Félicitation, beau travail à Tous deux !
