tableau de pression du vent sur 1 m2 suivant sa vitesse...

Hello!
Impossible de trouver sur Gogol et autre ,ce fameux tableau ou l'on a en kilos (pas en Newton!!!) la pression du vent sur 1 metre carré au niveau de la terre selon le nombre de kilometres/heure (ou de noeuds!)...
J'ai le souvenir d'un tableau 'tout bête' ou il y avait une courbe qui montait avec en absyce et en ordonnée la pression et la force du vent...(je crois que 100km/h= 80 kg/m2 par exemple...)
J'en ai besoin pour un calcul d'éffort sur une structure et impossible de mettre la main dessus et ...j'en ai bien besoin!
Une ame charitable pourrait'elle m'aider?
D'avance merci à tous!
Philou

L'équipage
18 juin 2008
18 juin 200816 juin 2020
0

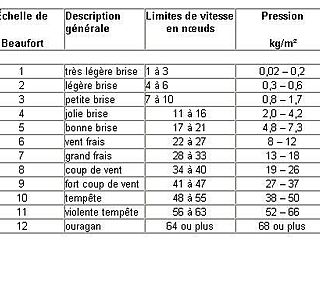

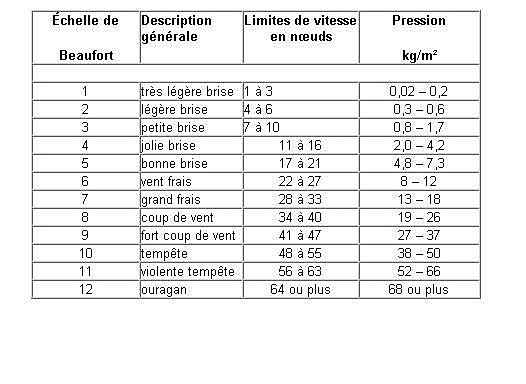

comme ça?
:alavotre:

18 juin 2008
2

Pression
D'abord une pression se mesure en Pascals.

1 Pascal = 1 Newton par mètre carré = +/- 0,1 kg/m²

La pression du vent sur une surface plane et perpendiculaire à sa direction vaut +/- 1.3 x V²

V = vitesse en mètres par seconde.

1m/s = 3,6 km/h = +/- 2 Noeuds.

Par exemple : vent de 100 km/h
100 km/h = 27,78 m/s
P = 1,3 x (27,78)² = 1003 Pa = +/- 100 kg/m²

vent de 50 km/h
50 km/h = 13,89 m/s
P = 1,3 x (13.89)² = 250 Pa = +/- 25 kg/m²

Ce qui est logique puisque dans la formule (comme toujours dans les formules qui font intervenir une vitesse et qui débouchent sur un force) la vitesse est au carré.

Quand le vent double de vitesse, on a l'impression qu'il est quatre fois plus fort.

18 mar. 2021
0

Bonjour,

En recherchant la force de poussée j ai trouvé votre post de 2008, j habite en nouvelle caledonie en bord de cote mais au plus haut sur la colline nous venons d avoir un cyclone NIRAN et ma voisine qui habite au dessous a eut sa toiture entièrement arrachée et les assureurs nous fonds ch.... pour rester poli.

Je cherche a connaitre la force de poussée suite a un arrachage d une terrasse deck partiellement suspendu en bord de cote sur colline.
sur la partie la plus haute il est a 3m de haut et a l opposé au ras du sol. En gros une partie triangulaire dans le vide et l autre sur la terre avec terrain en pente.
mon deck (terrasse en bois et bambou d un poids de 4,5 tonnes voire 5 tonnes, s est soulevé et partiellement arraché et passé par dessus la maison pour s'éclater plus loin sur la route.
les plots béton n ont pas bougé mais les poteaux bois ont glissé du plot béton

d'après l expert le vent aurait seulement soufflé a 150 km/h et pour une surface de deck de 140 m2 environ 80 m2 se serait envolé, deck également fixé au mur.

Pouvez vous me dire si effectivement cette force du vent aurait pu faire tout ces dégâts car pour nous le vent aurait soufflé plus vers 200km/ h comme a certain endroit de l ile , il y a une distance de 25 ou 30 km entre chez nous et la force relevée de 203km/h sur la commune suivante.

2 point relevés dans les terres a 10 ou 15 km a vol d oiseau de chez nous ave un vent a 145 km/h et a l autre borne 163km/ et une 3eme a 203km/h en bord de cote sur les autres communes.
j ai une photos des pics relevés si besoin.

En vous remerciant de votre aide même si je sais que c'est juste a titre informatif mais en fonction je demanderai a un expert physicien d 'examiner le dossier.

MERCI, virginie

18 juin 2008
0

Pour
Pour Kiwi : ton tableau me semble bien optimiste

Pour Philou : si tu as des problèmes avec les conversions d'unités, va voir 1000conversions.com[...]/

P.S. : la formule, je l'ai trouvée en tapant bêtement "pression du vent" sur gogol

18 juin 2008
0

equivalence vitesse pression
C'est de peu d'intérêt pour calculer la prise au vent d'une structure .
Pour ceci il y a des règles :
www.eurocode1.com[...]e1.html
Ou les anciennes règles NV :
www.editions-eyrolles.com[...]es-2000

18 juin 2008
0

bien la formule !
Elle est simple et claire....mais les résultats ne sont pas les mêmes que ce que l'on peut lire sur le petit tableau de l'intervenant précédent!
Alors qui croire?
Merci à tous en tout cas!
Philou

19 juin 2008
0

la pression dynamique
n'a aucun rapport avec les forces en jeu .
On peut avoir (cas fréquent) des pressions négatives et des soulèvements .
La traînée d'un tube n'aura rien à voir avec celle d'une plaque .
Etc ...

0

Cest vrai qu'il est bizarre
mon tableau.
Un vent de 30 noeuds devrait fournir environ 50 kg/m²
si ça colle avec la formule, va pour ça

0

effectivement
comme déja évoqué dans un autre fil, c'est juste la pression que le vent exerce sur une surface plane et perpendiculaire.
Une aire projetée en cas de non perpendicularité est déja moins correcte.
et surtout, le lift au revers d'une voile augmente considérablement cette valeur

donc pas applicable à un gréement

19 juin 2008
0

La formule complète de la force
exercée par le vent sur un obstacle est

0.5roSCx

ro = environ 1 pour l’air (varie légèrement avec la température)
S = surface apparente présentée au vent
Cx = coefficient de pénétration (proche de 1 pour la forme en goutte d’eau, 2,6 pour la plaque perpendiculaire)
V = vitesse du vent.

Un site intéressant, qui parle de planeurs mais comme chacun sait, c'est kif kif la voile :

www.chez.com[...]nt.html

23 juin 2008
0

Merci
A tous pour vos formules!
Je vais prendre celle de Pircarre.
Petit problème: personne (y compris ma recherche sur internet) ne donne exactement le même resultat:tant pour le cx que pour l'air, mais bon!
Encore merci!
Philou
