Tableau de bord Perkins Sabre

bonjour a tous.
Sur le moteur Perkins Sabre M92B ,il y a une pompe électrique pour l'alimentation gasoil.Normalement en coupant le contact ,on coupe cette pompe. Hé bien non ,depuis quelques temps cette pompe ne s’arrête plus.
Dans le tableau,le fil orange d'alim ne va pas a l'interrupteur mais dans la carte électronique.
SVP de l'aide si possible. je suis a Carricou.
Merci.
maritimement.
AGBA

L'équipage
10 juin 2020
11 juin 202016 juin 2020
1

Salut ,
J'ai essayé de jeter un œil sur le schéma électrique du Perkins Sabre 92B....(Pas facile !)
Tu as un moteur bi-polaire en 12V, ou bi-polaire en 24v ?

La pompe a fuel est montée toujours en 12v.
Le solénoïde d’arrêt moteur est toujours monté en 24v.
C'est pourquoi il y un onduleur et/ou un convertisseur entre la pompe a fuel et le stop moteur...

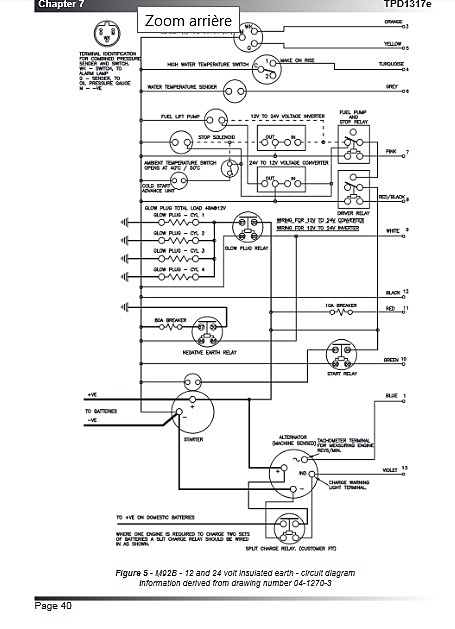

Ci joint, et-ce bien le schéma électrique de ton moteur? C'est un véritable noeud de vipéres !
Nota : bien sur, je ne connais pas ce moteur ; je n'ai trouvé que ce schéma sur le Perkins Sabre:
s7d2.scene7.com[...]0351902
Mamita


11 juin 2020
0

bonsoir Mamita,
merci de intéresser à mon problème.
j'ai un moteur bipolaire en 24 volts (voilier Alu).
La pompe d'alimentation gasoil est bien en 12 volts ,il y a un convertisseur 24/12 entre le stop moteur et la pompe.
je pense que c'est le bon schéma. page 47 chapitre 7.5 le bon tableau instruments.
Le stop (6) moteur fonctionne, mais ne coupe plus la pompe.
c'est un petit câble orange qui alimente le convertisseur.Dans le tableau ce câble ne va pas directement a l'interrupteur 6 mais est connecté a une carte électronique.
qu'en pense-tu?
merci pour ton aide.cordialement.
Agba


11 juin 2020
0

Mamita,
le schéma tableau instruments est bien le 98.1043-3.
je ne trouve pas le câble d'alim du convertisseur 24/12.
A+


11 juin 2020
0

le bon schema est celui que tu as trouvé :soit page 40 chapitre 7 TPD 1317e


11 juin 2020
0

Désolé ,je ne sais pas lire ce schema.


11 juin 202016 juin 2020
0

Re Agba,

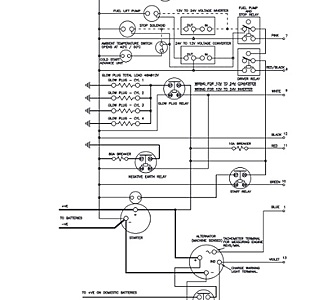

D'un point de vue électrique, je vérifierai le relai ( voir dessin fleche verte), au cas ou le contact resterait mécaniquement *collé excité *; dans ce cas la pompe fuel serait alimentée en permanence, ce qui correspond à ton problème. Des contacts collés dans des relais, ca existe ! Une fois excité, un relais n'a pas besoin de beaucoup de volts pour rester fermé, et ce système de 24v//12v me laisse perplexe.
J'ai représenté en rouge la continuité du +12v jusqu'à la pompe fuel avec le contact collé.
En principe, les relais reposent sur un socle; pour essai (contact non mis), il suffit de sortir le relai de son socle pour voir si la pompe s’arrête. C'est déjà une piste !
C'est une possibilité de piste, mais il doit y en avoir d'autres !
Mamita


12 juin 2020
0

OK, un grand merci.
je regarde ce relais et je te tiens informé.


12 juin 202016 juin 2020
0

Désolé ,je ne trouve pas le relais incriminé. Je te joins une photo du tableau


12 juin 202016 juin 2020
0

Re,
D'aprés la doc, les relais doivent etre sur le moteur, et pas au tableau de bord.

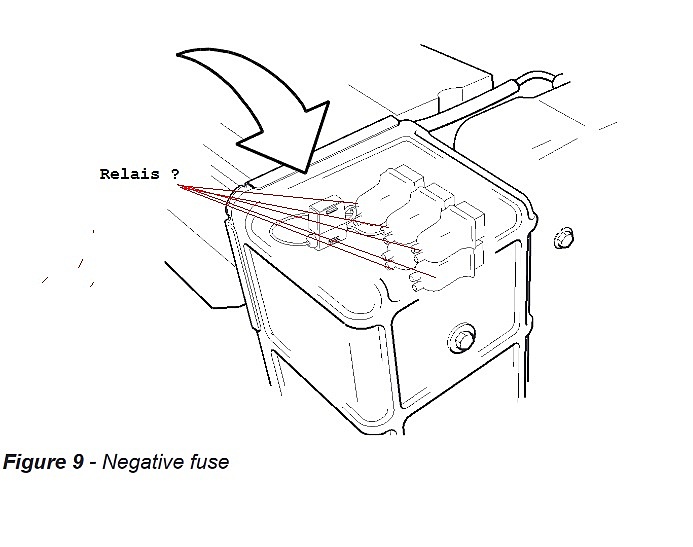

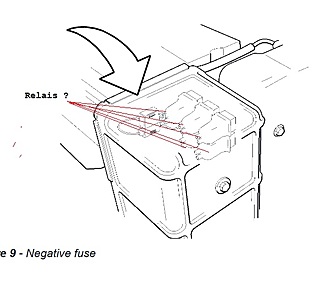

Regarde dans ce boitier , d’après moi il devrait y en avoir 5:

1 relais de mise au négatif de la batterie
1 relais de démarrage moteur
1 relais des bougies de préchauffage
1 relais de mise en route pompe fuel et d'arret moteur
1 relais pour le convertisseur 12//24v (c'est ce dernier que je soupçonne !)
Mamita


12 juin 2020
0

bonsoir Mamita,
ce boitier est ,je pense pour les moteurs 6 cylindres et contient des fusibles pour les -
sur le M92B ,il y a un interrupteur général sur le cote ,au dessus du démarreur.
demain ,je vais regarder de ce cote. (6 h de décalage horaire avec toi).
merci.


13 juin 2020
0

bonjour Mamita,
bonne nouvelle, il y a un gros boitier noir au dessus du démarreur avec 2 interrupteurs a bascule.
après avoir manœuvré plusieurs fois ces 2 interrupteurs , ça fonctionne au niveau de la pompe d'alimentation gasoil.
Mystère? Merci pour ton aide.
cordialement.
bernard cireau sur AGBA en quarantaine 14 jours dans la mangrove de Carriacou (Grenada)


13 juin 2020
0

Re,
Bien content pour toi !
N'oublie pas d'y mettre un peu d'onction "Sainte WD40 " ou produit similaire...
Cordialement,
Mamita
