Table à carte kelt 620

Bonjour,
Je viens de faire l'acquisition d'un kelt 620.
Les précédents propriétaires ont "modifié" tour à tour la table à carte et j'aurai souhaité réinstaller le modèle original .
En pratique un des propriétaires avait découpé la partie centrale de la table afin d'ajouter des tiroirs auquels il accédait par un "capot".
Actuellement j'ai en ma possession la plateau d'origine que je vais recoller après avoir retiré les "tiroirs" et l'arceau métallique de support inférieur .

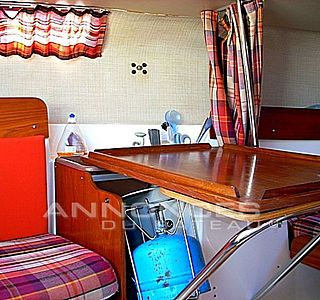

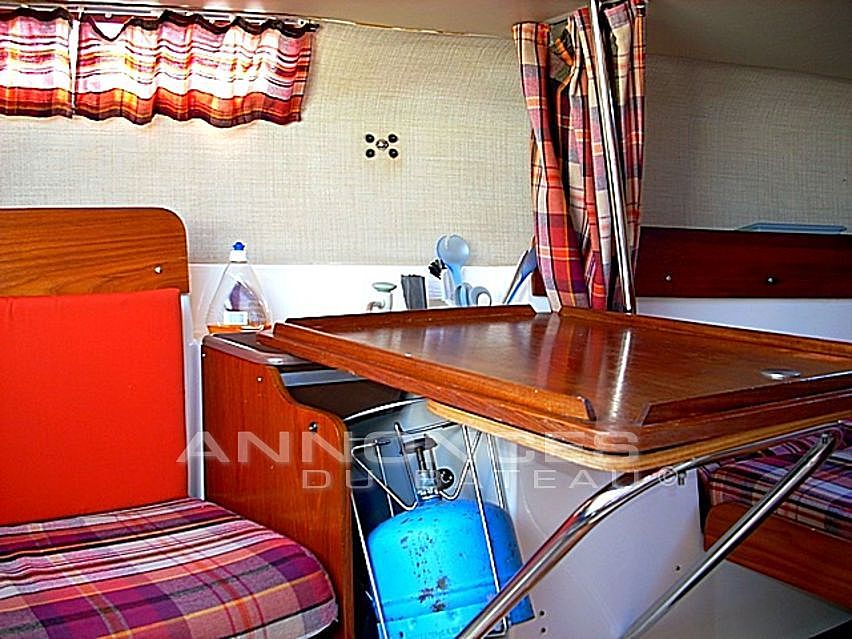

Or, en regardant sur des photos du cockpit d'origine j'ai l'impression qu'il me manque un morceau : une petite planche qui sert de reposoir à la table à carte et sur lequel doit être fixé le pivot permettant sa rotation...
Pourriez vous me montrer quelques photos du mécanisme de cette table et de ses éléments ? Est elle censée pouvoir se ranger à la verticale ?
Merci
Benoit

L'équipage
06 juil. 2016
07 juil. 201616 juin 2020
0

Bonjour,

J'ai démonté la mienne qui traine au fond de l'atelier, en attendant que les journées passent à 27heures.
...
Il te faut :
-le support inox en U
-l'axe de rotation inox (une espèce de boulon à tête large et plate polie en inox) visible photo 1
-le support de plateau en L sur lequel est boulonné la table par l'axe de rotation
-la table
...
Ce support à une forme de L; en CP marine. De mémoire c'est assez épais surement du 16 ou 18mm.
La grande largeur correspond à la largeur du bloc cuisine et à la largueur de la table qui une fois pivotée couvre la cuisine....
La petite largeur correspond à la largeur du coffre des éviers. Tu as du remarquer aussi la zone de fixation en creux sur le bord de la zone évier...... visible photo2 avec les trous de fixation.

grâce à la table et à ces photo et si tu as compris le principe tu dois pouvoir ré-déterminer facilement la longueur manquante du plateau.

Je te propose pas de te donner mes mesures car je vais encore oublié une fois à la maison... Là au taf j'ai quelques minutes...

18 juil. 2016
0

merci pour tes infos !

02 mar. 2017
0

bonjour comment avez vous fixé votre lambris pvc c est magnifique je suis en train de restaurer un kelt 620 quillard N°644 et j ai peu de connaissances en technique marine par avance merci Cordialement

13 mar. 201716 juin 2020
0

Bonjour,
petits tasseaux collés au Sika ou vissé dans certains renforts bois...

13 mar. 2017
0

merci quelle dimension les tasseaux pour pouvoir les cintrer ? Par avance merci

13 mar. 201716 juin 2020
0

Bricot dep...
BOTTE DE 10 TASSEAUX SAPIN DES VOSGES RABOTÉS SANS NŒUD LONG. 2 M 10 x 20 mm 8,60€ TTC / La botte

Après 2 ans aucun soucis majeur. Ce qui est bien c'est que c'est démontable car fixé grâce aux petites vis inox trouvées dans la même grande surface de bricolage. Pratique pour passer les câbles élec...

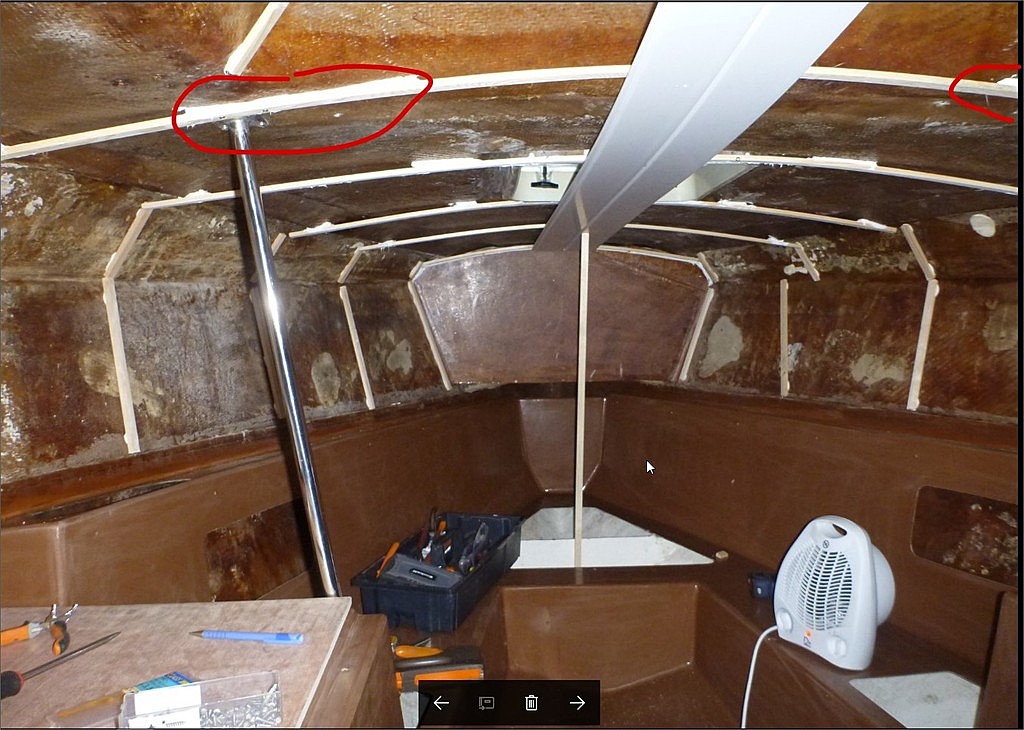

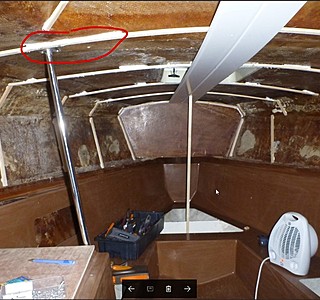

Le seul défaut c'est un tasseau qui se décolle à force de monter/démonter le vaigrage (voir photo)....

13 mar. 2017
0

ok merci pour l info donc vous poser les lambris et les découpes du panneau avant sont réalisées après?
Cordialement

14 mar. 201716 juin 2020
0

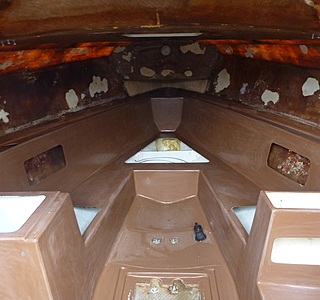

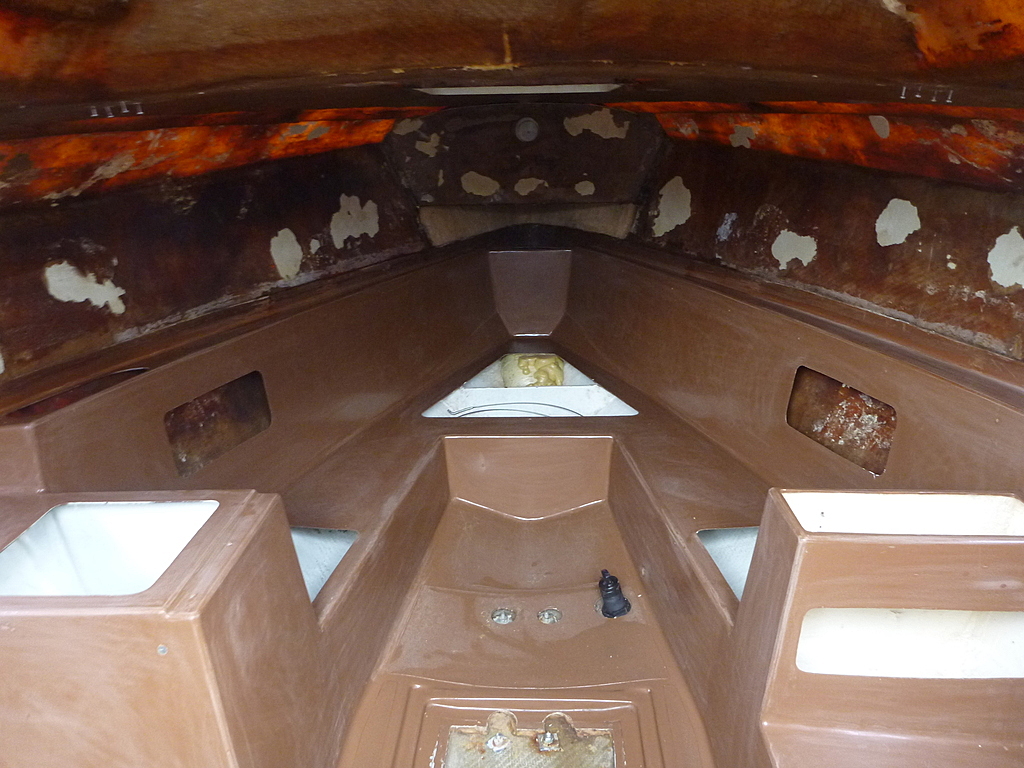

1)démontage des vieux trucs qui puent...
2)grattage des traces de colles, nettoyage de la coque, dépoussiérage.

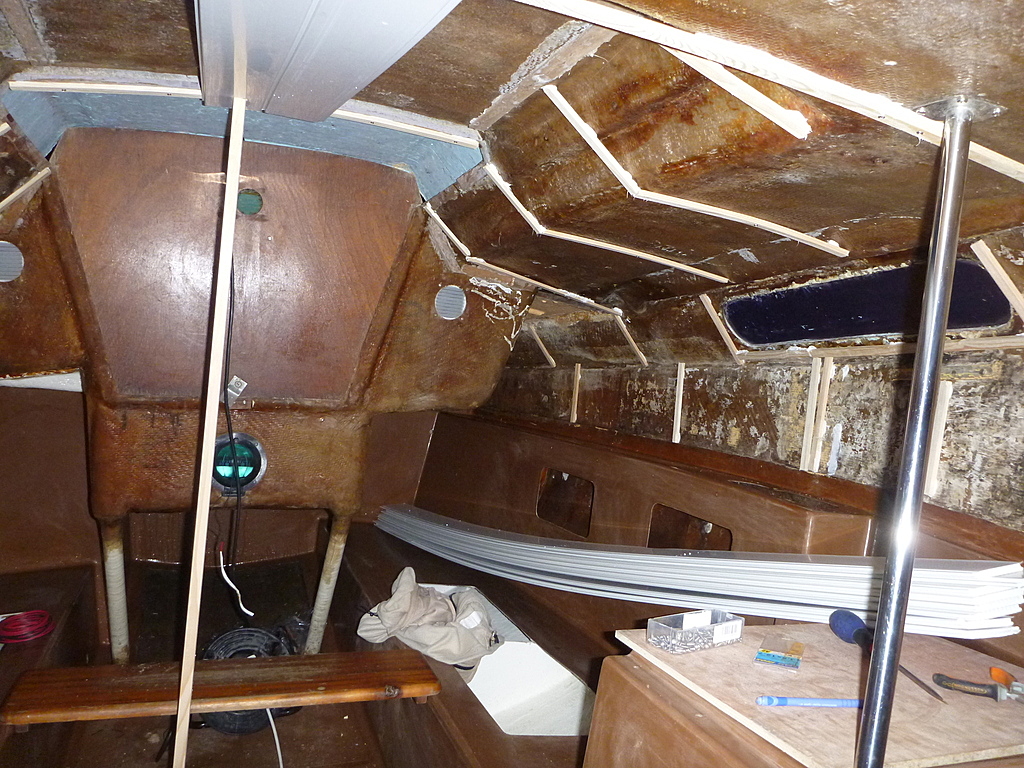

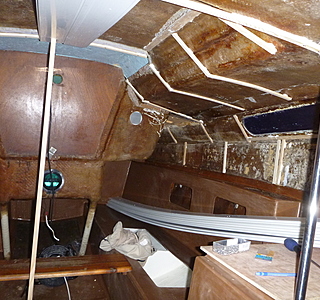

3)collage des tasseaux à intervalle de 60cm et au niveau de chaque coupe (extrémité) et autour des hublots.

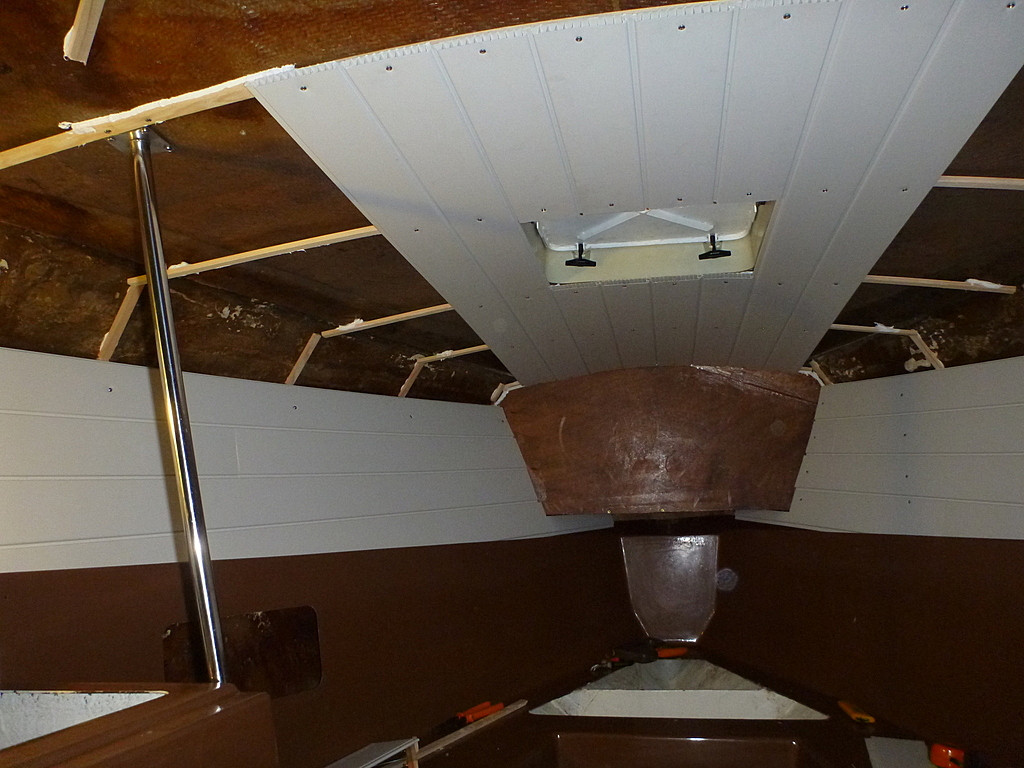

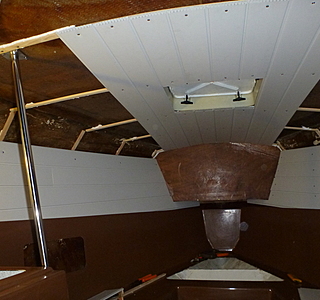

4)pose du lambris en commençant par le plafond et en finissant par les cotés mais au final peu importe... Pour tenir les premières lames au plafond regarde la photo du dessus.
5)pose des baguettes de finitions pour caché les raccords.

Ce que tu appelles le panneau avant, je suppose que tu parles de la cloison de la baille à mouillage? Je l'ai entièrement refaite car elle fuyait et était un peu petite (Cp+epoxy) et l'ancien proprio aimait bien la mousse PU gorgée de flotte... :jelaferme:

14 mar. 201716 juin 2020
0

La pose du lambris à pour moi été très simple mais j'ai une bonne expérience de ce genre de choses. Enfin, vous vous ferez la vôtre...
Bon courage...

p.s ne vous faites pas avoir comme moi : le lambris pvc est vendu brut (les extrémités ne sont pas à l'équerre)

14 mar. 2017
0

Merci pour ces précieux renseignements je pensais mettre un isolant mince 3mm entre le pont et les lambris es ce une bonne idée ou faut il l oublier rapidement?
Cordialement

14 mar. 2017
0

ça sert à rien, les isolant mince sont une arnaque bonne à engraisser les GSB (valable aussi en habitat individuel).
inertie = 0
déphasage = 0
Lambda = Lambda du matériau employé (feuille alu donc élevé)
Le seul effet de ces merdes c'est le même qu'une couverture de survie... Gardez votre temps et vos sous pour autre chose.

:pouce:

15 mar. 2017
0

Merci pour l info Cordialement

15 avr. 2017
0

Merci pour toutes ses infos. Ca donne pleins d'idées.
Salutations et bon vent.

15 avr. 2017
0

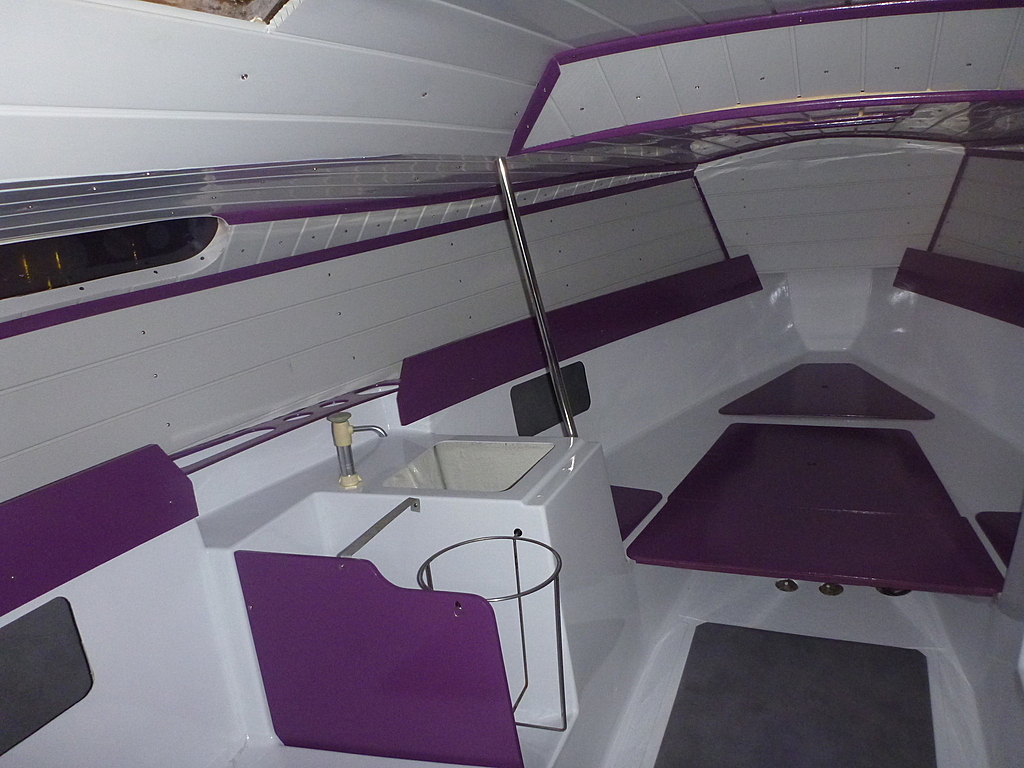

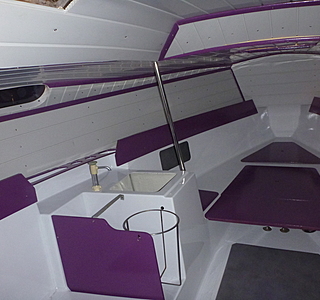

Bravo tdr pourcette réalisation somptueuse.
G commencé l'habitable sur un kelt 620 en 95 et il n'était pas si beau, je l'avais récupéré à moitié immergé...
Une grande nostalgie de cette (petite ) coque mais qui a beaucoup d'habitabilité et qui vous mène n'importe où vous voulez aller.
Un résultat d'exception pour cette restauration., encore bravo :pouce: :bravo:
