Système eau noire sur Océanis 361

Bonjour,

Voulant installer un système "eau noire" sur un Océanis 361, je recherche des renseignements sur l'installation prévue pas Bénéteau : technique, coût... Si vous avez des photos c'est encore mieux.
Ce système est-il commun à d'autres Océanis ?
Où commander et à quel prix ?
Merci

Mido

L'équipage
12 oct. 2014
13 oct. 201416 juin 2020
0

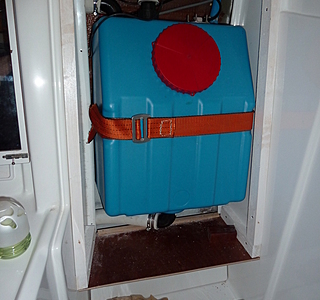

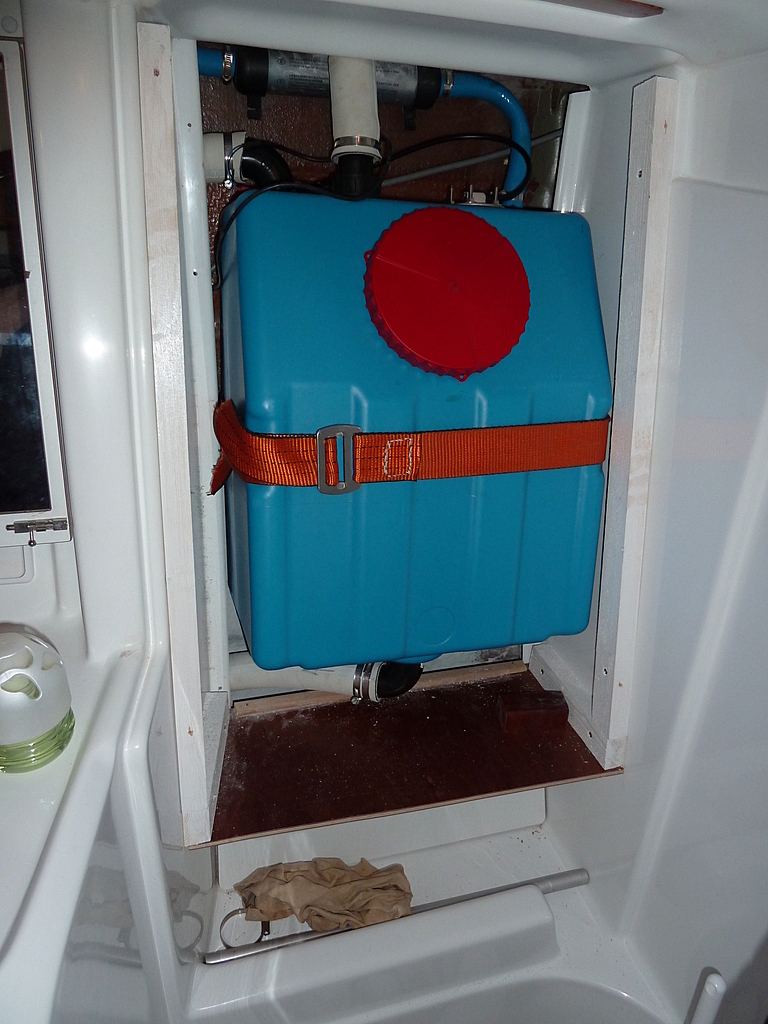

Voici ce qui a été monté comme cuve. Fonctionne par gravitation et ou vidange par nable sur le pont. Depuis trois ans pas problème, pas d'odeur. Vidange au large par vanne existante. Ne pas oublier de mettre un filtre à odeur. La cuve est masquée par une protection en contreplaqué recouvert de skai blanc (le même que celui sur les bordés cabine avant). Pas de modif des WC ni des vannes. Seul le gros tuyau est à changer (pour être rallongé).
environ 7 mètres de gros tuyau ( à mesurer sur place)
1 nable de pont
1 filtre anti odeur
1 réservoir (environ 50l)
1 jauge électrique (branchée sur la lampe électrique et cadran mis à coté interrupteur plafonnier)
1 sangle pour tenir le réservoir
1 plaque de recouvrement
Et quelques heures de travail
C'est la seule photo que j'ai à la maison.
bonne installation :scie: :scie: :bravo:

13 oct. 201416 juin 2020
0

Pour info ci-dessous le devis proposé par un professionnel. pour mon 0361. Je n'ai pas donné suite et j'ai installé moi même une cuve de 78 l et les accessoires nécessaires (vanne 3 voies, filtre, clapet, vanne simple). Le cout de l'opération n'a rien à voir !!


13 oct. 201413 oct. 2014
0

Merci pour vos réponses.
Est-ce le kit Bénéteau que vous avez installé ?
Ce qui me soucie dans un premier temps c'est le percement du pont pour le nable et de la coque pour la vanne de vidange. Je suppose que le nable de pont se situe à l'aplomb de la sortie haute. Mais où est placé la vanne d'évacuation du réservoir : juste à côté de la vanne d'évacuation du WC ?
Sur la photo, dans la partie haute, je suppose que le tube gris c'est le filtre anti-odeurs : mais où placer l'évent ?

13 oct. 201416 juin 2020
0

Kit Beneteau: non, j'ai pris une cuve rentrant dans l'espace penderie
Nable de vidange: je ne l'ai pas installé pour le moment, la vidange se fait en mer sur plus de 50m de fond

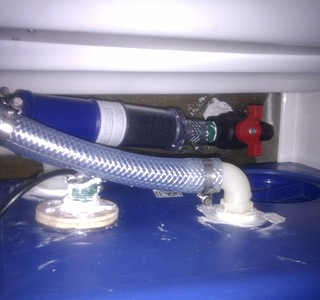

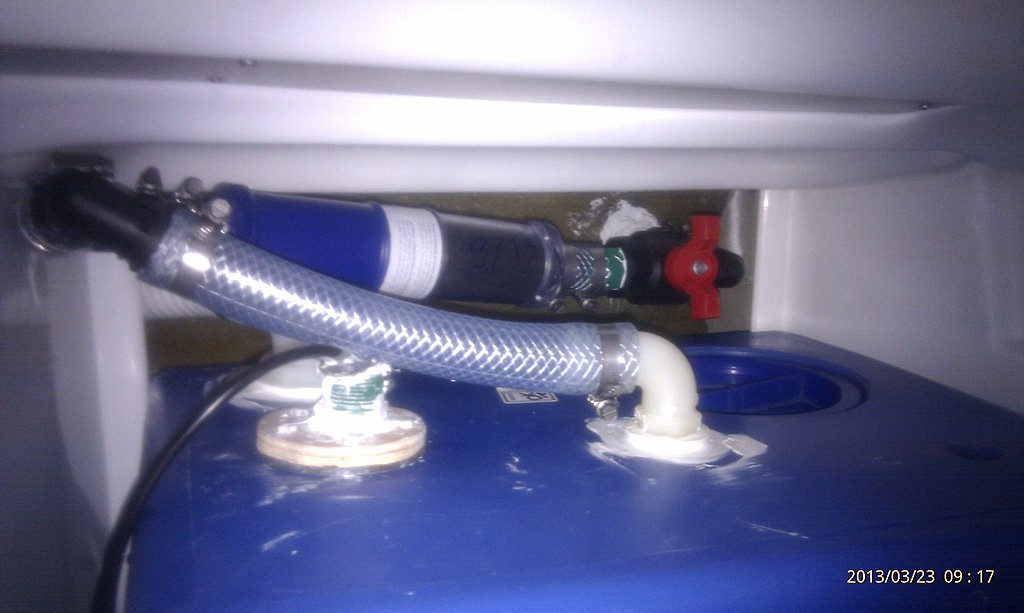

event: installé au dessus de la cuve sur la droite en sortie de la vanne rouge (voir photo)

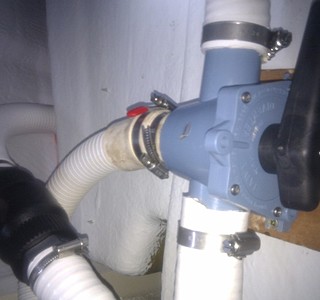

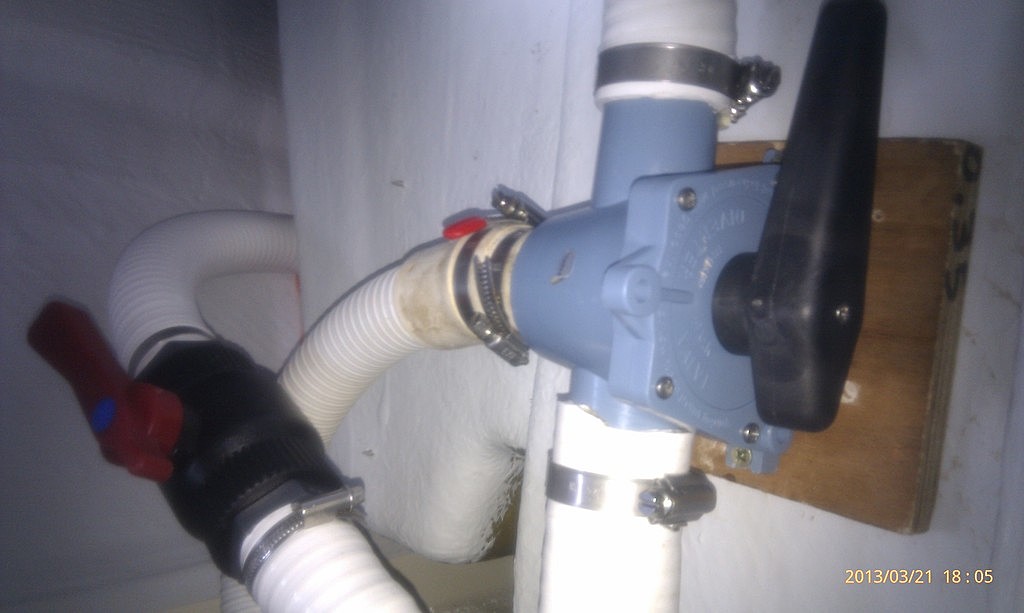

Vanne de vidange: pas de perçage supplémentaire, j'ai raccordé à l'évacuation existante par une vanne 3 voies (voir photo) et une vanne (poignée rouge) en sortie de cuve.
Utilisation: le circuit peut fonctionner ainsi en mode "direct" (comme d'origine) ou par la cuve.

14 oct. 2014
0

Et où trouve t'on ce filtre anti-odeurs?
Il faut que j'en installé un sur ma cuve si ce n'est pas trop imposant.
J'aimerais aussi installer un niveau car avec la pompe électrique je n'ai aucune idée du volume d'eau pompé.
L'installation était déjà faite quand j'ai acheté le bateau.

14 oct. 2014
0

filtre: entre autres sur www.accastillage-diffusion.com[...]78.html
niveau: j'en ai bricolé un mais cela se trouve (cher!!) chez les accastilleurs avec différentes technos: plongeur, ultrason www.accastillage-diffusion.com[...]10.html

17 oct. 2014
0

Merci tanagra pour ta réponse.
Je me demandais s'il n'existait pas un système ILS comme pour allumer les lampes de plongée. Il faut que je vois ça de plus près. Par exemple un inter extérieur et la commande qui coulisse sur un fil ou dans un petit tube en pvc et le tout allumant une petite led rouge alimentée par une pile.

14 oct. 2014
0

Bonjour,
Juste une question, pourquoi avoir mis une vanne 3 voies?. Pour mon montage, j'ai simplement mis un tuyau partant du WC branché au sommet de la cuve, puis un tuyau partant du bas de la cuve (par gravité) relié à la vanne d'évacuation. L'alimentation d'eau restant comme avant.
Comme cela, tout ce qui passe par le WC va dans la cuve. Si c'est en mer la vanne évacuation est ouverte, si au port ou mouillage la vanne d'évacuation est fermée.
Merci

14 oct. 2014
1

@perpaleport: Ton montage vaut le mien !!! mais j'ai choisi de monter la vanne 3 voies pour pouvoir choisir le mode "direct" ou "cuve", ceci afin de pouvoir revenir au fonctionnement direct en cas d'anomalie sur le circuit "cuve".
Ceinture et bretelles ? peut-être...

15 oct. 2014
0

Pas ceinture et bretelle mais grande sagesse que de mettre une vanne 3 voies. En effet le tartre a une fâcheuse tendance à boucher les bacs à eaux noires. J'en ai fait l'expérience à plusieurs reprises.
Donc si possible ne jamais hésiter à en monter une.

17 oct. 2014
1

Pour le tartre, éviter de laisser la cuve à sec et un litre de vinaigre blanc de temps en temps : bon pour la cuve et bon pour la vanne.

15 oct. 201415 oct. 2014
0

Perpaleport : est-ce le kit Beneteau, sinon où as-tu acheté la cuve ? Et le cache en contreplaqué, est-ce une fabrication maison ?

Tanagra : où trouver cette cuve de 78 litres ?

Avez-vous installé un clapet anti retour ?

18 oct. 2014
0

où trouver cette cuve de 78 litres : je l'avais prise chez bigship mais je ne la trouve plus sur leur site. Marque Osculati, montage vertical....
Clapet anti retour installé entre vanne 3 voies et cuve.

19 oct. 2014
0

Merci Tanagra et bonnes navigations... :pouce:

17 oct. 2014
0

up...

17 oct. 201416 juin 2020
0

Bonsoir,

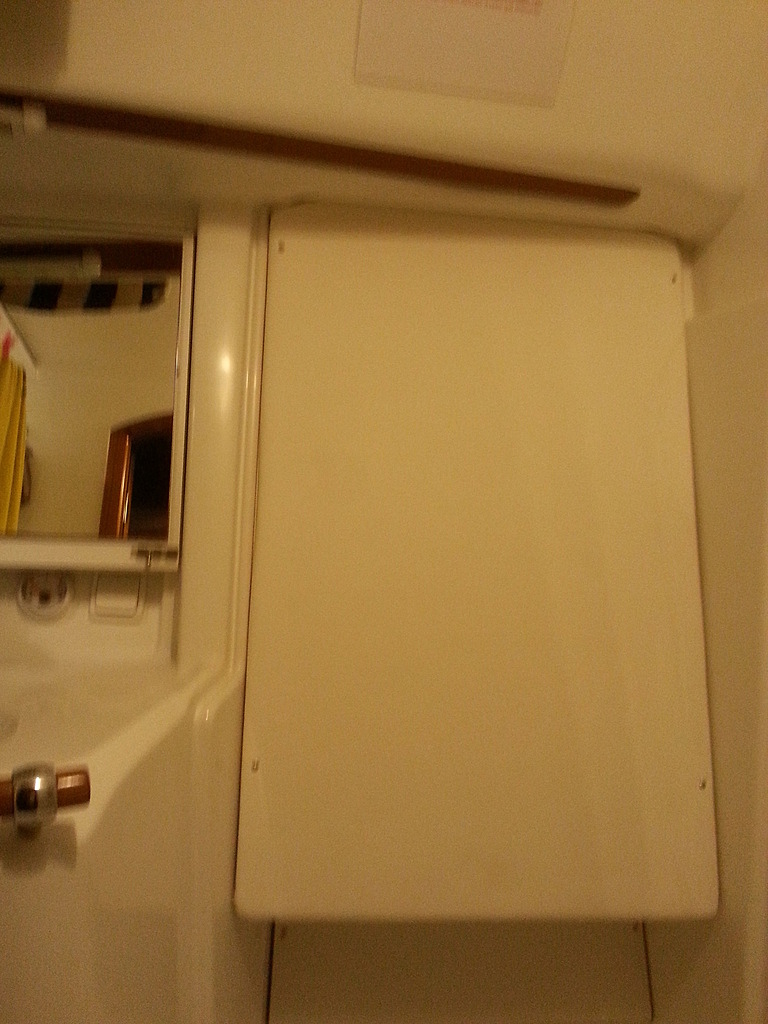

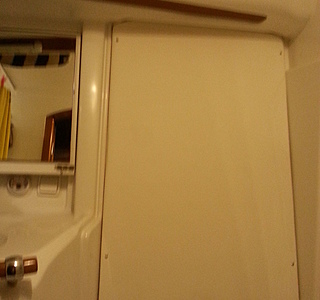

La cuve fait 60 litres. Je ne me rappelle plus de la marque. Je regarderai la prochaine fois. Le cache a été fait maison et réalisé sur une plaque de contreplaqué recouvert de skai. Voir photo.
Sinon pas de clapet anti-retour sur ce montage.
Bonne recherche
:scie:

18 oct. 2014
0

Merci Perpaleport pour ses renseignements bien utiles.
Bonnes navigations. :topla:

19 oct. 2014
0

une alternative peut être un electroscan dont le volume est moins important et le montage plus simple qu'un systéme de cuve , est ce que la législation le permet ??

20 oct. 2014
0

L'électroscan n'est pas autorisé partout car il relâche quand même de la merde propre...
