switch batteries

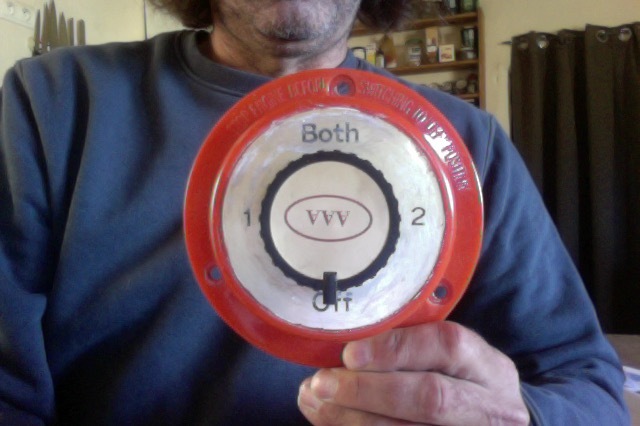

Bonjour, quelqu'un saurait il m'éclairer pour bien brancher mes batteries sur mon switch (voir photos ci jointes). J'en ai 2 de 12v, une dediée au moteur et guindeau, l'autre aux accessoires, mais je ne sais pas comment brancher tout ça sur mon switch.
Merci de vos réponses.

L'équipage
21 sept. 2022
21 sept. 2022
-2

"Normalement"
Switch off batterie reference non connectée a ton reseau xx ( sert de coupe batterie pour le reseau xx ( batterie moteur en general )

Switch 1 batterie (+) reference connectée au reseau xx

Switch both. Tes deux batteries sont en parallele (+ ) et alimentent ton reseau xx et reseau yy

Par convention le reseau xx est le moteur. , yy tout ce qui,est servitude

Par precaution , je mettrais en amont deux coupes batterie (un sur le negatif general,et un sur le + de la batterie qui alimente le,reseau yy)


21 sept. 2022
0

Merci de ta réponse rapide. Donc sur le switch 1 j'y branche l'arrivée batterie moteur, sur le both l'arrivée batterie servitude, et du switch 2, les 2 cables qui partent l'un vers le moteur, l'autre vers ma boite a fusibles a partir de laquelle je branche toutes mes servitudes (pompes, lumières ...). C'est bien ça ? Merci


Kiwi29:Heu ...je ne connais pas ton schema ..·le 21 sept. 13:56
21 sept. 2022
0

Dans le montage le plus simple
La batterie moteur sur une borne
la seconde batterie sur l'autre borne
et la 3eme borne repart vers le reste du bateau.

Ensuite on ne se trombe pas de position, avant le demarrage, apres le demarrage et a apres l'arret moteur :)


1

J'avais exactement le même remplacer très avantageusement par un Cyris 120 A et des sectionneurs sur les + et les -

ce "truc" amener des faux contacts et m'a coller en panne batterie !

bref Réfléchie bien aux avantages ou contrainte de ce système.

Très cordialement
