Support pivotable pour GPS

Bonjour à tous,

je vous fait part de mon montage pour pouvoir voir mon gps de partout à bord de mon voilier sans avoir à le déplacer constamment de poste à poste.

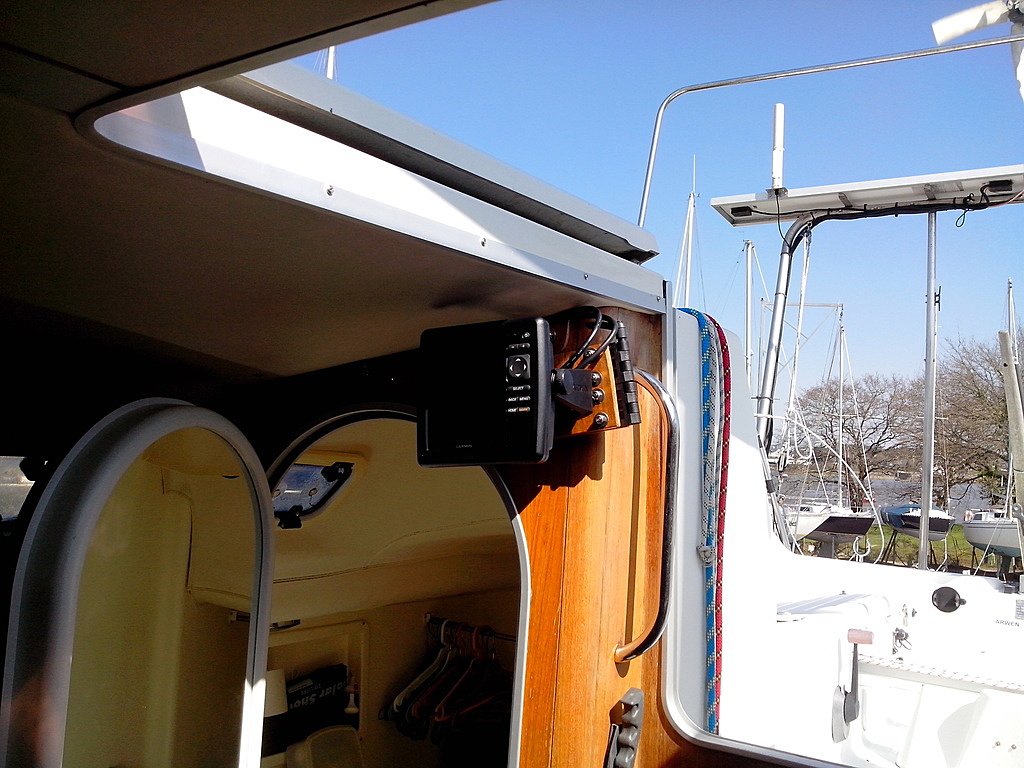

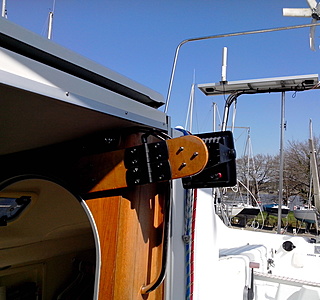

J'ai utilisé un support télé, que j'ai fixé dans la descente.

De ce fait, je peux être à la barre en ayant une vue sur le traceur, et descendre en ayant un visu' sur la carte quand je suis à l'intérieur.

Il reste quelque ajustement à faire (le mettre à niveau etc...)

Si ça peut donner des idées à certains d'entre vous ;)

Bon dimanche!

L'équipage
25 oct. 2015
25 oct. 2015
0

Bonsoir
si tu remets le compas dans l'emplacement qui lui est dévolu, ton traceur est trop près, va y avoir de la perturbation.

25 oct. 2015
0

Le tableau éléctrique du bateau est à la même distance que le gps par rapport au compas... Quelle distance est idéal entre le compas et l'éléctronique?

25 oct. 2015
0

Bonsoir. Endroit dangereux pour le gps qui ne manquera pas de se prendre des coups. La descente ne doit pas être encombrée .

25 oct. 2015
0

au moins 1 mètre, mais cela dépend des émissions perturbatrices...

25 oct. 2015
0

les mini c'est comme ça, ils utilisent plus des tuyaux de lubrifiant de machine outil pour l'orientation qu'un gros support télé comme ça par contre.

26 oct. 2015
0

Merci Flakyjo, je me demandais depuis un temps certain d'où cela pouvait provenir !

25 oct. 2015
0

Bonjour,

C'est une bonne idée, je recherche, également ,une fixation mais quelque chose de moins lourd, en terme de mise en place.
Une fixation qui se mette sur la main courante de ma descente, et qui soit
orientable( genre fixation pour guidon) pour un GPS garmin 620.

Cordialement.

25 oct. 201516 juin 2020
1

Bonjour,

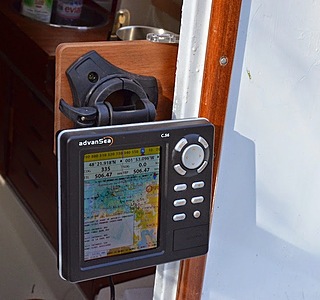

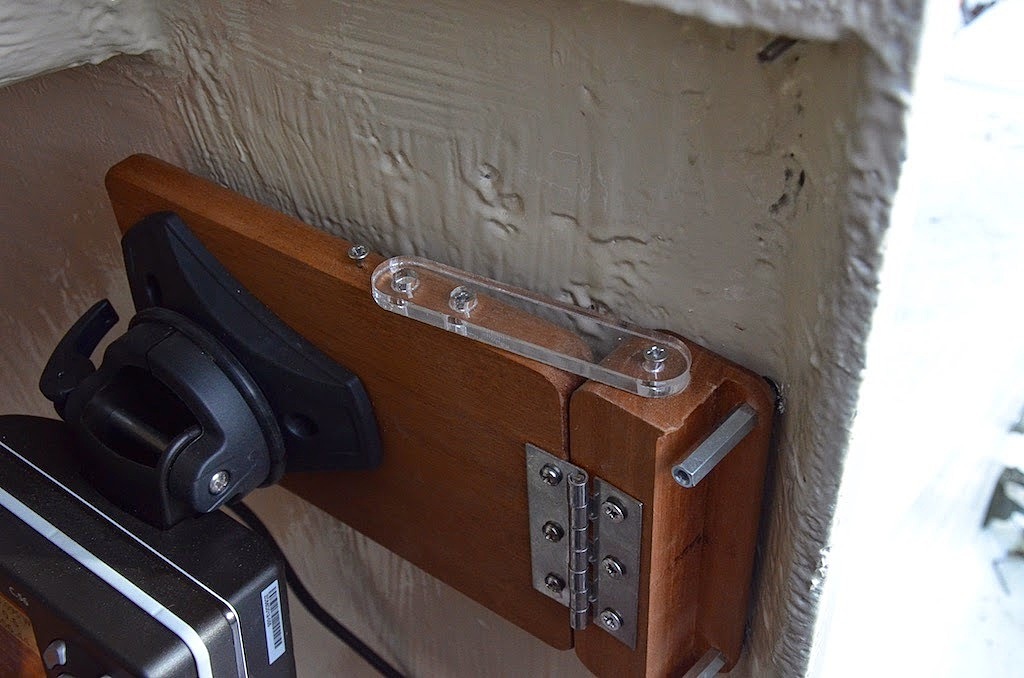

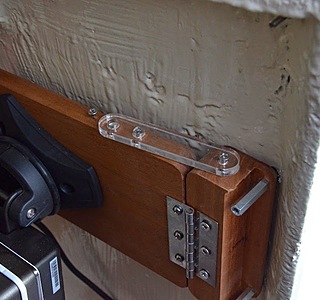

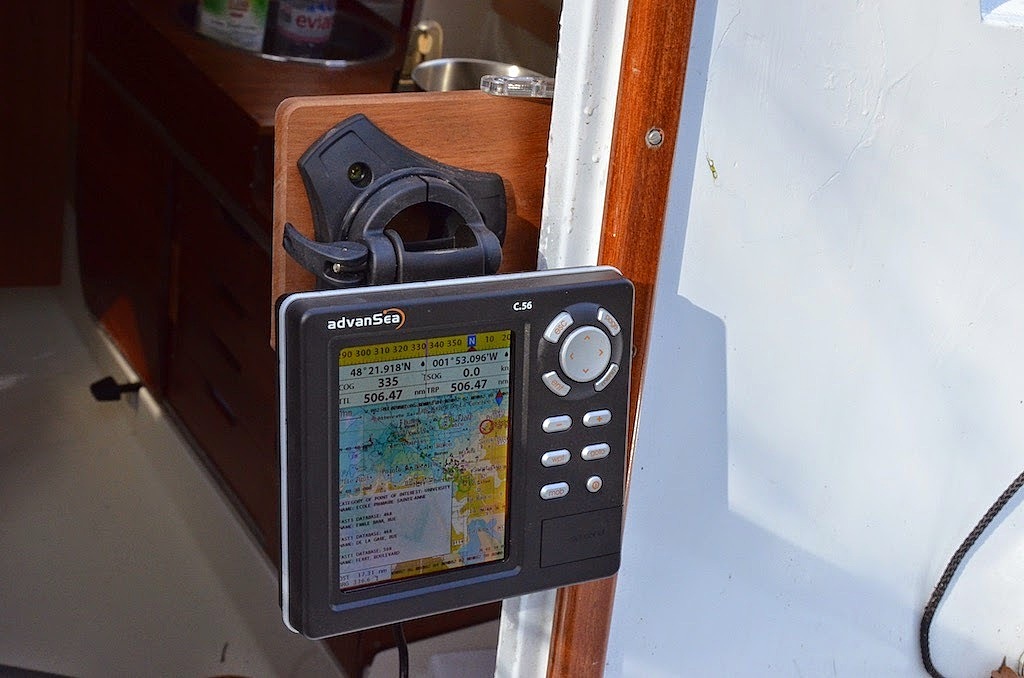

Dans l'idée, ce que j'ai fait sur un Edel 660, simple charnière sur un bloc de bois, et blocage à 2 positions sur le dessus par un plexi.

26 oct. 2015
0

Bonjour,

Super , l'idée et la réalisation est bien pensées, bravo.

Cordialement.
:pouce:

26 oct. 2015
0

Léger, simple, what's else ?

25 oct. 201525 oct. 2015
26 oct. 2015
0

Bonjour,

J'imagine que cela doit s'entortiller autour de la main courante,mais c'est l'idée , le soucis est de raccorder mon GPS, là je ne vois pas!.
J'ai attentivement regardé la page du lien ,ainsi que les photos , mais j'ai du raté quelque chose!!. Merci.

Cordialement.

:bravo:

26 oct. 201526 oct. 2015
2

Une seule objection, et qui est de taille : Par gros temps, personnellement je ferme (et vérrouille) la descente, et je conseille à tout le monde d'en faire autant... Vos montages ne permettent pas, dans ce cas, d'avoir le GPS visible du cockpit. ÇA, c'est impossible pour moi ! Je ne voudrais plus me passer du confort "GPS à l'extérieur", surtout quand la mer est démontée et que le vent souffle très fort : À la barre, bien planqué sous son ciré et dans ses bottes, on sait où on est, et on connait sa route fond... sans quitter son poste ! en temps réel !!!
Ceci dit, même par beau temps, c'est appréciable...
Par contre ton taud en tôle ondulée n'est pas mal du tout... :mdr: :mdr: :mdr:

26 oct. 2015
0

Oui mais je sors plutôt dans des temps de fillettes :D
Je l'ai placé pour qu'il soit au dessus du premier panneau de descente, c'est déjà mieux de pouvoir fermer le premier panneau.
Et sinon je pensais acheter un autre support de ce GPS (déclipsable en 2 sec) + passes câbles pour le mettre dehors si besoin.

Mes panneaux sont en plexiglas, aucune idée si je peux voir le GPS derrière ..

26 oct. 2015
0

Bonjour,

Je dois reconnaître que tu marques un gros point, j'ai un hublot sur ma porte, je met le GPS devant!!.
Tu as raison rien ne vaut un GPS à l’extérieur.

Cordialement.

-Tu crois que la tôle ondulée est en inox 316L ??.
:jelaferme:

27 oct. 2015
0

Bonjour tout le monde,

Merci pour vos réactions!

J'ai vérifier à la distance où est le traceur du compas, pas de perturbations, elle commence à agir à +/- 20cm du compas.

Concernant le dégagement de la descente, le système est super car il suffit de le pousser ou alors de le décaler pour passer sans soucis

Pour fermer la descente, c'est actuellement des panneaux de bois mais pas très lumineux à bord, je vais donc faire faire des panneaux en plexi' et je ferai en sorte de voir à travers donc pas de soucis non plus!

Bonne journée les héo-nautes!

27 oct. 201516 juin 2020
0

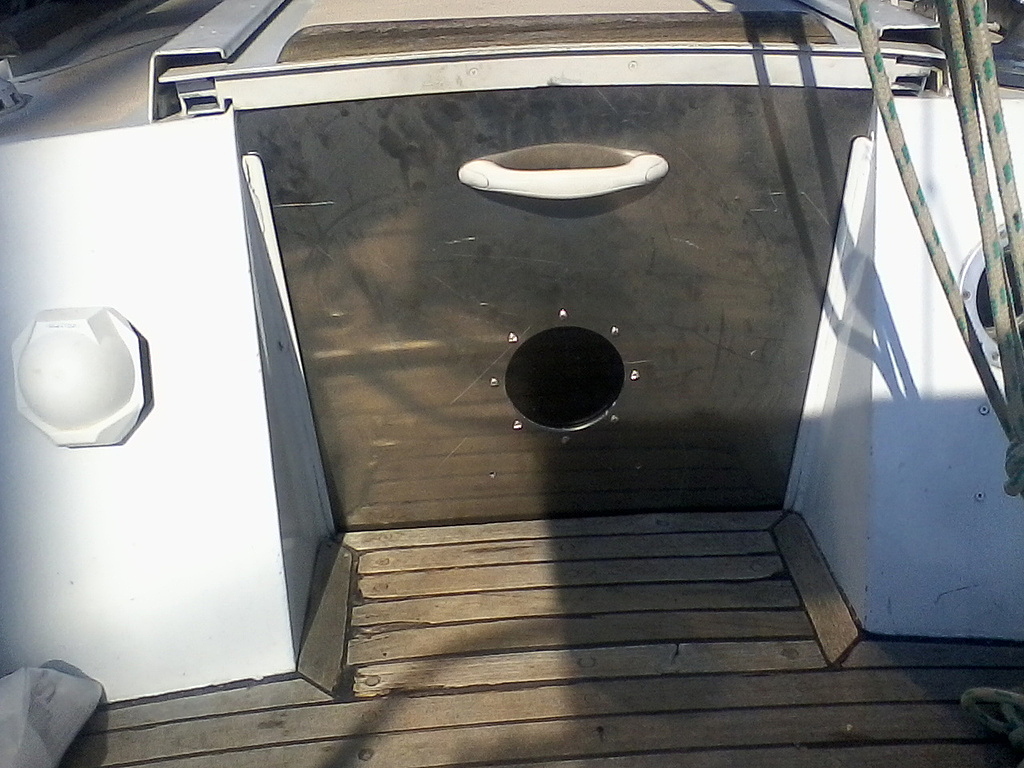

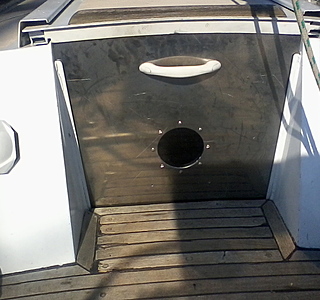

Les panneaux en plexi me font peur, question solidité... Si tu le fais tomber... bof... Perso, j'ai viré les panneaux en bois et j'ai opté pour du solide : Panneau en alu de 6 mm d'une seule pièce, avec un petit hublot boulonné en plexi de 10 mm.

27 oct. 2015
0

Bonjour Baboujoli,
et niveau poids c'est pas trop lourd ?.
J'imagine du coup un compromis entre les deux : Alu/plexi mais plus grand pour plus de lumière.
Mais c'est une très bonne idée.

Thierry

27 oct. 201516 juin 2020
0

Bonjour,
Sur mon bateau j'ai procédé sur le même principe que TOM M en bois : CP vernis et charnière avec levier d'indexation. On peut fermer le capot tout en laissant le GPS coté cockpit. Quand il faut tout fermer on peut garder avec soit un GPS portable dans le cockpit.

28 oct. 2015
0

Bonjour,

Les systèmes planches de bois me séduisent pas mal, je recherche encore mon pieds de caméra genre gopro , adaptable à mon GPS.

Si je ne trouve pas j'opterais pour l'idée du bois mais amovible, fixable sur la main courante de descente et TAC.

Cordialement.

28 oct. 2015
0

Je ne suis pas très sûr de ce que je comprend quant aux différents système pour faire que l'équipement reste visible dans la descente.
Sur LauBen, le GPS revient régulièrement à l'intérieur...

28 oct. 2015
1

D'ailleurs, je ne comprends pas pourquoi on continue de mettre, même sur des voiliers neufs, ces panneaux non fixés, qu'on ne sait pas où foutre, qui sont chiants à manipuler, qui ne sont pas étanches...
Pourquoi ne prévoit-on pas des portes fxes et étanches ? Je trouve cela débile... Je comprendrais qu'on en mette pour obturer une descente, en attendant de réparer la vraie porte cassée, pendant une tempête par exemple... Mais prévoir ce système, à la construction d'un bateau neuf !!!!! NUL !

28 oct. 2015
0

Bonjour,

Il est certain qu'avoir un répétiteur GPS à l'extérieur est vraiment mieux,
mais parfois on cherche des solutions moins onéreuses.

Cordialement.

28 oct. 2015
0

Quitte à choisir entre, l'avoir que dedans, ou que dehors, il vaut mieux l'avoir dehors !

05 déc. 2015
1

toi tu vas attraper froid
donc installer sous la capote
alain :doc:

28 oct. 2015
0

Bonsoir,

Bien sur , tu as raison il vaut mieux l'avoir dehors. Lorsque j'ai acheté le voilier, il manquait de GPS, je me suis précipité , j'aurais du réfléchir, aujourd'hui il faut que je compose avec mon erreur.

Cordialement.

28 oct. 2015
0

Existe t'il des répétiteurs qui reprendraient toutes les infos sauf la carto ?

1

Oui Margotte, par exemple :
www.tyboat.com[...]00.html
Si tu es en NMEA 0183, il te faudra multiplexer toutes les infos, si tu es en NMEA 2000, il le fait tout seul.

06 déc. 2015
0

On peut encore trouver l'ancienne génération: ST60 Plus Graphic

06 déc. 2015
0

Comme louis33
C'est ce que j'ai installé il y a déjà quelques années. J'ai un GPS sans carto à la table à cartes. ce répétiteur m'évite de me rendre à l'intérieur surtout que je suis souvent en solo ou c'est tout comme.
www.svb-marine.fr[...]er.html

05 déc. 2015
0

:oups: pas donné

05 déc. 2015
0

pour la répétition gps, le répétiteur nasa clipper va bien. tu as plusieur posibilités:
-la position
- la cap la vitesse
- l'écart par rapport au prochain waipoint si tu as une route programmée

cou vers 150 euro, mais j'en avais trouvé un en angleterre à 90

29 oct. 201516 juin 2020
0

Pour ceux qui n'ont pas de gros moyens :

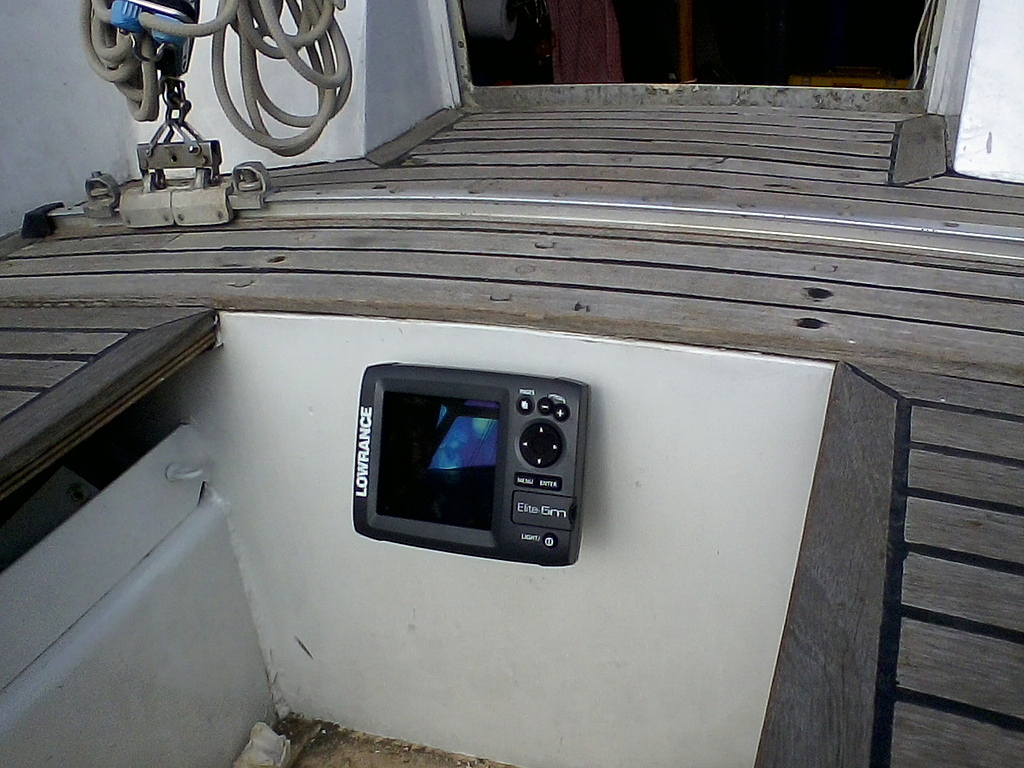

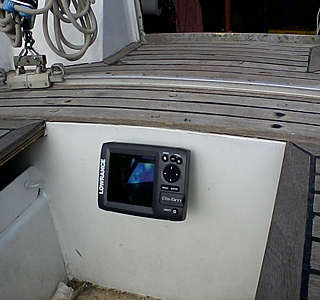

Moi, j'ai ça au cockpit. Là il est en promo à 340 €, sinon, il coûte 560 €.
www.marineelectronics.eu[...]er.html
Il faut rajouter 220 € pour une carte Navionics XL9 (genre Méditerranée complète). Ça fait un GPS lecteur de carte complet pour 560 €...
Ça fait deux ans que je l'ai. J'ai fait deux fois Corse et Sardaigne, ça marche très bien !
(J'ai deux autres GPS lecteur de carte complets, avec chacun sa carte, dont un sur batterie autonome)

06 déc. 2015
0

Comment est-il fixé ? J'avais l'impression que la rotule fournie le faisait déborder beaucoup plus que ça.

29 oct. 2015
2

bjr
es-ce que vous avez pensé à regarder la mer dans tout ça ??????
alain

29 oct. 2015
0

Bonjour,

La mer qu'on voit danser
Le long des golfes clairs
A des reflets d'argent
La mer des reflets changeants.

Je ne m'en lasse pas de la regarder, elle est si belle.

Merci Alain de nous le rappeler !!.

Cordialement.
:alavotre:

29 oct. 201529 oct. 2015
0

Mais, qu'est-ce que vous racontez ? On la voit très bien la mer sur les GPS, on voit même les profondeurs, de couleurs différentes ! Alors, hein !!!!
:mdr:

29 oct. 201529 oct. 2015
4

Toutes blagues à part, si vous y allez comme ça, quand on a un GPS, on passe moins de temps à la table à carte...
On en passe encore moins si il est "lecteur de carte"...
Et encore moins si, en plus, il est au cockpit !!!
On passe le temps à... regarder la mer...
:heu:

29 oct. 201529 oct. 2015
0

:mdr:

29 oct. 2015
0

:pouce:
:bravo:

30 oct. 2015
0

:bravo:

05 déc. 2015
0

J'ai fait ça il y a longtemps et c'est vraiment top !:
[url=www.photorapide.com[...]dex.php ]
croisières cotières et rase-caillous ! !

06 déc. 2015
0

Joel : Comment fais-tu pour que cela reste (OU en travers, lisible, OU rangé à l'intérieur sans que ça bouge) ?
