support panneau solaire ?

Bonjour,

je cherche à faire un support articulé pour un panneau solaire :
le support (tube inox 25 mm) est déja fait, le panneau dimensions 740 mm par 450 mm pèse 4 kg.
le support positionne le panneau au dessus du moteur (voir photo)

  • pensez vous que l'option "orientable" du panneau est justifiée ?

j'ai essayé le pied de mât de planche à voile : pour l'instant ceux trouvés sur le marché sont trop rigides (alors qu'il y a quelques années ils etaient plus souples ! )
la même chose en plus petit ça peut etre un diabolo de stick caoutchouc (ceux wichard par ex.) mais n'en ayant pas sous la main ça me parait un peu "light" (à l'inverse !)

voila voila

peut etre certains d'entre vous ont decouvert l'arme fatale ?
je suis preneur de toute idée de systeme ayant un peu vécu... et resisté

merci

L'équipage
23 jan. 2007
23 jan. 2007
0

Bahh
va voir les minis ...

la problematique et configuration sont similaires ...

pourquoi s'user les neurones quand des dizaines de types l'ont fait avant toi sur le même problème ...

23 jan. 2007
0

merci
c'est fait...

c'est justement d'autres avis qui m'intéressent !

c'est l'hiver, j'ai le temps pour le travail des neurones
promis je te reveillerai plus

;-)

23 jan. 2007
0

bon
je vais parler doucement...

en fait:

-y'en a pas mal qui me conseillent de pas m'emm... avec l'orientation du panneau

-d'autres que c'est "hyper important"

je mene donc ma ptite enquête ici !

(comme pour mes questions existentielles sur le st4000+ ... ou j'ai trouvé la solution ici ... merci zeph ;-) )

23 jan. 2007
0

Oh lui .....
il a deja plein de solution, et il nous demande d'etre inventif maintenant ...

allez, c'est l'heure je reprend la sieste ... :topla:

23 jan. 2007
1

Alors avant de te faire ch...
tu prends un ampermetre ...

et tu tests ...

panneau "réglé", panneau pas réglé ..

mes tests ont fait que j'ai abandonné le réglage (maxi 20% d'ecart) ...

Maintenant amha la techno. du panneau doit jouer beaucoup sur sa perte d'efficacité incliné .... c'est pour cela que je te conseillerais de faire tes propres test avec ton matos ...

23 jan. 2007
0

Orienter les panneaux
n'est ni important ni indispensable, mais permet de gagner entre 20 et 25 % de production en suivant un peu le soleil, ce qui n'est pas négligeable... ;-)

[color=blue]_/)[/color]

23 jan. 2007
0

oulala
il y a déjà les voiles à régler ; alors le panneau solaire en plus....**

quand les voiles caches le panneau solaire , tu affales les voiles et tu met le moteur en marche...
ouarf ouarf ouarf
;-)

23 jan. 2007
0

d'autant
qu'en nav le bateau doit bien bouger un peu même en restant au même cap avec la houle ça va faire clignotant belge un coup ça marche un coup ça marche plus
scusez les belges mais c'etait trop tentant

23 jan. 2007
0

tube inox
bonjour,
je ne vois pas le tube inox sur la photo, il est juste devant le HB ?

23 jan. 2007
0

invisible...
non il est ... à la maison
il est pris par deux etrier sur un des tubes inox de renfort (sous la barre bois) qui ferme le cockpit et positionne le panneau juste au dessus du hb (même forme qu'un boissoir d'anx par ex.)

23 jan. 2007
0

fred est tropical!
sous les tropiques, le soleil étant haut, on gagne moins que sous nos latitudes: en France, on peut doubler la production journaliere en orientant le panneau deux axes (en reference à un panneau horizontal)
c'est bon au mouillage car en nav on n'a pas trop le temps

23 jan. 2007
0

Dois-je en conclure
Qu'un panneau mal orienté donne quand même 50% par beau temps?

23 jan. 2007
0

c'est bien le sens de ma question.
Non orienté, on a quand même une luminosité générale qui produit un peu. Combien 10% 20% 30%?

Parce que la solution entre les pataras est intéressante pour un bateau dont la surface utile est limitée. Reste évidemment à s'assurer que l'orientation n'interfères pas avec la voile ou la bôme. (que la rotation soit à axe horizontal ou verticale, ce n'est qu'une question de forme de support)

23 jan. 2007
0

pas si simple
s'il est a plat, en gros il perd un coeff cosA A étant l'angle du soleil par rapport a sa verticale. En intergrant toutes les heures de soleil , on a la perte géométrique par rapport a une orientation parfaite permanente face au soleil. en fait c'est pire car a faible incidence, le plexi a plus de perte (reflexion partielle)

mais s'il n'est pas a plat mais incliné nord ( t'a pas de pot!) il peut trés bien ne rien capter du tout! tout le temps a l'ombre!

23 jan. 2007
0

Le test que j'ai fait ...
Panneau a plat dans une zone dégagée sans ombres

Panneau identique même endroit mais réglé 3 à 4 fois par jour. (sur un bateau je doute que l'on fera plus, plus changement de cap, plus roulis, plus .... bref le reglage est assez aleatoire ...)

En fin de journée Maxi 20 % d'ecart.

En revanche avec un panneau monocrystallin, le resultat n'est probablement pas transposable sur un poly ....

23 jan. 2007
0

ben moi...
j'ai installé mon panneau solaire sur un tube inox de 25 placé en hauteur(environ 2m) entre mes 2 pataras.
En fait, le tube sert d'axe et le panneau est fixé sur une plaque de CP de 10 mm protégé à l'époxy.
C'est la plaque de CP qui est fixée sur le tube inox par 2 cadènes fil de 8 mm légèrement modifiées et raccourcies. Cela me permet éventuellement d'incliner le panneau mais ce n'est pas utile. Juste une petite inclinaison pour éviter que l'eau stagne sur le panneau.
Ce système est installé depuis plus d'un an, a essuyé des coups de vents violents et rien n'a bougé.
Le fil blindé d'alimentation descend le long d'un des pataraset rejoint le régulateur par un passe fil de pont.
Le tube par lui même est fendu dans les 2 bouts afin de pouvoir y faire passer les pataras et un boulon de 6 mm en travers en bout de tube permet de bloquer le tube sur les pataras.
L'avantage de ce système est d'éviter d'installer un arceau, de placer le panneau hors de portée des maladroits et de lui permettre de n'être gêné par rien.
Marc

23 jan. 2007
0

coucou

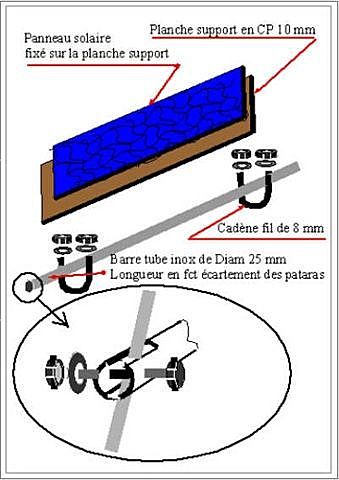

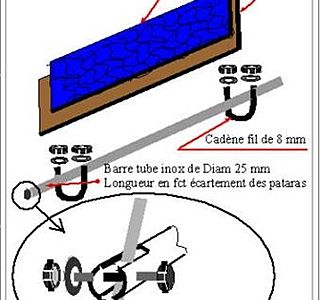

si tu avais qqes photos ou un plan, peut être l'objet d'un article??
si ça marche autant qu'on voit tout et qu'on comprennes

merci

24 jan. 200716 juin 2020
0

Et un autre

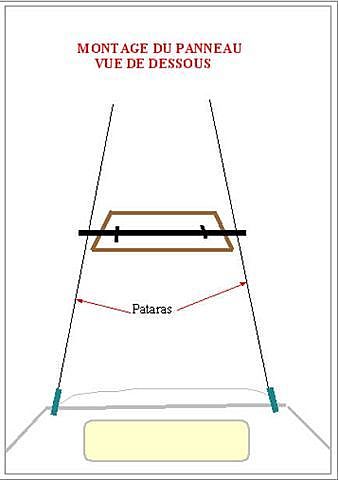

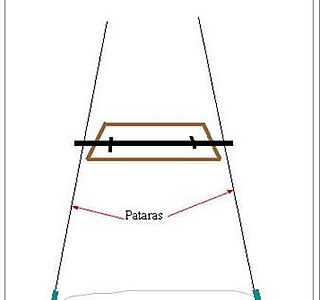

croquis pour expliquer le montage dans les pataras
;-)
Marc

24 jan. 200716 juin 2020
0

A goudspide et aux autres intéressés
Mon panneau est un 30W qui me permet de conserver mes 2 batteries 75 AH montées en parallèle chargées à 100% même pendant l'hivernage et de compenser en totalité la consommation du PC Portable et du pilote en navigation.
L'inclinaison du panneau se règle à la main une fois le panneau monté. C'est une simple rotation autour du tube support. Cependant il vaut mieux bien serrer les écrous des 2 cadènes fil de fixation pour bien bloquer la planche support sur le tube, afin que ce panneau ne bouge pas avec le vent.
Une variante possible pour l'orientation est de fixer 2 bouts aux extrémités de la planche supports (1 vers le haut, l'autre vers le pont)et de les ammarrer à l'un des pataras, mais finalement je n'en ai absolument pas éprouvé le besoin.
Marc

24 jan. 2007
0

svp Marsouin
ton panneau fait quelle dimension ?
ta solution parait tres interresante, mais comment regle tu l'inclinaison de ton panneau ?
Maurice.

24 jan. 200716 juin 2020
0

Ti -Punch
J'ai répondu unpeu plus haut en ce qui concerne l'inclinaison du panneau.
Je joins une photos (Pour l'instant je n'ai que celle la ) où l'on voit du dessous un peu le panneau solaire au dessus du cockpit dans les pataras .
Marc

23 jan. 2007
1

support antenne vhf
Pour un panneau pas trop grand, j'ai vu une soluce qui consiste à fixer ce panneau sur un support d'antenne vhf à l'envers, lui même en bout de tube inox ; support pour bateau à moteur évidemment, en métal chromé pur plus de solidité. Mais à mon avis, le panneau doit être démontable pour les forts coups de vent.

23 jan. 2007
0

yes !
merci pour l'info
je vais chercher ça

23 jan. 2007
0

petit panneau...
En fait pour un panneau de 20 w qui garde ma batterie chargée, je trouve que que c'est bien de pouvoir l'orienter dans toutes les directions...

24 jan. 2007
0

mini
sur les minis c'est toujours simple et efficace : un diabolos de planche à voile sur un tube carbone; le support c'est generalement une strat sur omega en mousse. Quatre bouts 3mm vers des bloqueurs sur chaque bord du panneau pour l'orientation.

25 jan. 2007
0

merci marsouin !!!
pour ce dessin qui t'as demandé un peu de temps, mais je comprends bien maintenant, le reglage du pataras ?? pas de problème ??

sinon je trouve pas mal, je vais réfléchir au truc

:topla:

25 jan. 2007
0

technique du marsoin
très intéressant ta technique, mais elle m'a posé deux soucis.

D'une part, j'ai un palan d'étaquage entre les deux pataras, ce qui oblige à faire un montage coulissant d'un coté pour laisser libre de déplacement transversal un des deux pataras.

Ensuite, il y a toujours ou presque l'ombre d'un pataras sur le panneau et ça, c'est pas bon.
Donc, la solution consiste à déporter le panneau le plus possible vers l'arrière et non centré, ce qui suppose de mettre une jambe de force en dessous.

Bien compliqué, tout ça !
Finalement, je l'ai posé sur la capote, et en mettant la bome du bon coté au mouillage ( je sais, c'est parfois lassant ), rien ne vient faire de l'ombre parce que le gréement est trop loin pour le gêner.

25 jan. 2007
0

L'ombre!
Quelle que soit la position du pannaeau sur un bateau, même sur un arceau , il y a toujours un moment où quelque chose viendra faire de l'ombre en fonction de l'orientation du bateau:
le mât, un pataras certe, les antennes VHF, GPS, radar ou autres, mais en ce qui concerne le pataras, l'ombre est si faible qu'on peut la considérer comme négligeable sachant qu'un bateau n'est jamais immobile.
En ce qui concerne le réglage des pataras, j'ai observé que si j'étarquais le palan qui est installé entre ces derniers, je perdais en cap réel au près serré (Ceci observé sur mon ancien Muscadet lorsque je faisais des régates à l'époque , sur mon ancien Sangria et sur mon Brin de Folie actuel. Ayant un gréement en tête réglé "dur" et ne faisant désormais que de la croisière, cela n'est pas mon soucis principal, malgré que j'aime malgré tout faire bien marcher mon bateau.
Donc le palan est à poste à titre de décoration actuellement et, placé sous le panneau, me permet de bloquer encore mieux le tube support du panneau le cas échéant. ;-)
Marc

26 jan. 2007
0

montage PS
ci joint notre montage de PS . Celui ci est dégagé des Obstables et orientable dans toutes les directions .

perso.orange.fr[...]xPS.pdf

cordialement
yannick

26 jan. 2007
1

après avoir longuement
réfléchi, et c'est pas rien, à ce que je pouvais gagner en orientant le panneau, j'ai décidé de m'intéresser (c'est mon côté pervers) à ce que je pouvais perdre ; pour que le solde soit positif, il faut :
- que je me lève à 6 heures tous les matins, même quand ma douce ne le souhaite pas vraiment, afin d'orienter le truc (qui, chacun l'a compris, sera en déficit car automatiquement mal orienté)
- ne pas m'éloigner du bateau à l'ancre si je vais à terre pour la même raison
- que je veille le truc toute la sainte journée
(pour la même raison)
- que j'évite la sieste, même si ma douce ... pour la même raison !
- qu'en nav', en plus des voiles, je règle le ... et pour la même raison
- que j'évite les virements et les empannages (pour ...devinez quoi ?)

Bref, on peut toujours gagner quelque chose, en mouillant tête et cul, et en oubliant de vivre : du coup, mes panneaux sont fixes, sur portique, et je double la puissance cette année ;-)

25 jan. 2007
0

merci pour l'info
et pour les details de montage.
Maurice.

26 jan. 2007
0

interressant
mais qu'as-tu mis comme rotule?? une boule d'attelage?? merci de l'info

28 jan. 2007
0

Moana - details stp
Salut Moana,
Interessant ton montage. Peux tu donner des details ? Taille du bateau, Lng (hauteur) du tybe suport, rotule ?

Merci,
JF

28 jan. 2007
0

comme l'oiseau
(le pinguoin en est un)apres reflexions longues et multiples je reste couche pour le leve du soleil et ses variations parfois inoportunes, de toute façon quand on navigue lahoule les vagues et autres mouvements n'arrangent pas le rendement, alors fixe et rendement moyen evntuellement surdimentionner un peu la puissance de 100w prevoir 150 et tout ira bien i

28 jan. 2007
0

entre les deux pataras
un tube alu, le palan passe dedans, le panneau est fixé sur le tube ( boulonné ) le tout reglable avec du boute et un serre cable sur un des pataras

ca prend bien le soleil, ne craint pas les vagues ni les loupés d ammarrages, et est super discret....

28 jan. 2007
0

cette solution est plaisante mais
mon boat a un seul patara, avec un gros palan en pate d'oie sur lequel je ne peux rien fixer.
Le reglage du patara est primordial sur ce type de greement.
donc, pour un panneau fixe, la solution petit mat dans le balcon arriere me dit bien, avec finalement un panneau juste au dessus du moteur HB...

Mais pour dire vrai, je crois que je vais revenir a la solution panneau amovible sur le roof, fixe sur un support tres lege avec 2 gros elastiques. Ca evite le fardage, n'est pas orientable mais laisse la possibilite de le deplacer au mouillagen en le callant pour orienter, de tout enlever quand ca soufle ou quand pas a bord.

Jf
