support éolienne / cardan

J'ai installé l'année dernière mon éolienne sur un mât de 2m80.
J'ai fait l'erreur de mettre ma platine avec 3 diabolos entre l'embase et le pont =&gt tout "swing".

Je vais donc récupérer ce système pour l'installer une 20aine de cm sous l'éolienne, et au dessus des capelage des jambes de force.

J'ai cependant 2 pbs non résolus :
- l'éolienne est installée à endroit penché et en dévers. Je vois bien comment rattraper facilement la "gite arrière" en faisant faire un système sur axe/cadran, mais pour le dévers... je en sais même comment calculer l'angle...

  • où trouver des petites plaques en caoutchouc dense pour faire isolant entre l'embase et le pont

???

merci

L'équipage
06 mar. 2011
06 mar. 2011
0

caoutchouc
de la bande transporteuse,(tapis roulant , carrières, ....quai de chargement palettes...

06 mar. 2011
0

le silent block
peut etre réalisé avec deux tubes concentriques avec l'espace rempli de mastic polyuretane
ça isole et absorbe les vibrations .
alain

06 mar. 2011
0

merci / isolation
je vais essayer de trouver une chute de ces "tapis" pour la disposer entre la plaque et le pont - idem pour les jambes de force.

Pour le principe du cardan, avez-vous un idée ?
(rotule ??)

Merci

07 mar. 2011
0

vibrations
chez moi, une platine avec 4 silentblocs juste sous l'éolienne et mat boulonné directement sur le plat bord avec haubans rigides sur balcon. Aucune vibration dans le bateau.

07 mar. 2011
0

merci Tina
c'est ce que je compte faire.
J'ai fait l'erreur de mettre les silent blocks entre l'embase et le pont alors qu'il faut créer une platine sous l'éolienne, et eu dessus des capelages des haubans ou jambes de force.

Mon souci, c'est que je ne vois pas de solution pour rattraper le double dévers (longitudinal et transversal) au niveau de l'embase.
Je ne connais même de pas de méthode fiable pour calculer ces angles.

Si je pense mettre l'embase sur un axe pour faire pivoter le mât avant/arrière avant de le régler ensuite avec le haubanage, je en vois pas de solutions pour le dévers latéral.
Je suis contraint de calculer un angle et c'est pas pratique.

07 mar. 2011
0

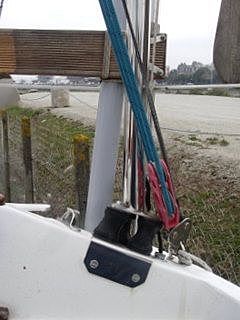

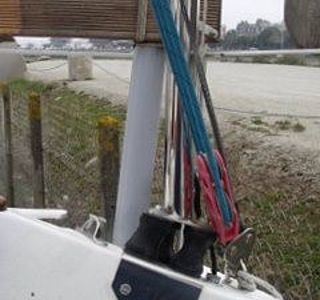

embase
mon embase est soudée sur le mat avec découpe pour le passage des câbles (80 x 250mm).
C'est une plaque d'inox de 6mm d'épaisseur. Je l'ai d'abord boulonnée (2 boulons de 8mm)) sur le plat bord et j'ai ensuite "aligné" le mât à la main (le support s'est légèrement "plié" à l'alignement).
J'ai ensuite fixé mes deux haubans.

07 mar. 2011
0

embase
mon embase est soudée sur le mat avec découpe pour le passage des câbles (80 x 250mm).
C'est une plaque d'inox de 6mm d'épaisseur. Je l'ai d'abord boulonnée (2 boulons de 8mm)) sur le plat bord et j'ai ensuite "aligné" le mât à la main (le support s'est légèrement "plié" à l'alignement).
J'ai ensuite fixé mes deux haubans.

07 mar. 2011
0

Une photo serait plus parlante je crois.

08 mar. 2011
0

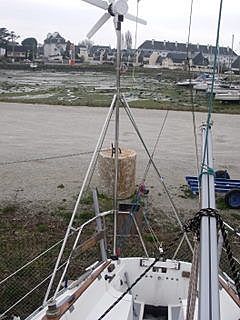

vue d'ensemble
de l'éolienne

08 mar. 201116 juin 2020
0

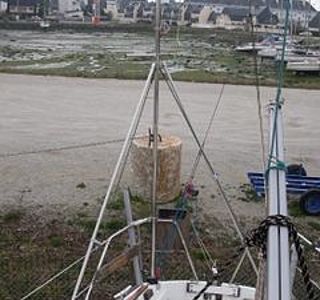

vue d'ensemble
de l'éolienne

08 mar. 201116 juin 2020
0

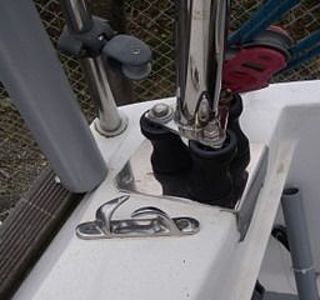

vue rapprochée
de l'embase

08 mar. 201116 juin 2020
0

vue rapprochée 2
de l'embase
trop souple.
