Support antenne radar

Bonjour à tous,
Ayant le projet de concevoir le support fixe de mon radôme sur le mât quelqu'un aurait-il déjà fabriqué cette pièce.
vos idées sont les bienvenues aussi.

Christian.

L'équipage
04 avr. 2014
04 avr. 2014
0

bonjour ,
si tu le fais toi même c'est valable mais si tu le fais faire il vaut mieux l'acheter je viens d'en vendre un 120€ d'occase
alain

05 avr. 2014
0

Bonjour,
Je le fais moi même, je ne trouve pas d'occase et le prix du neuf dépasse la raison. je n'ai q'un outillage basique donc pas de soudure prévue, un montage mécanique certainement en alu de bonne épaisseur, le résultat sera moins esthétique qu'un joli moulage mais....pas le choix.

Christian

05 avr. 2014
0

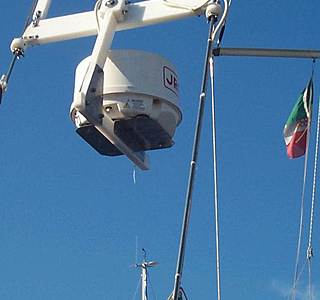

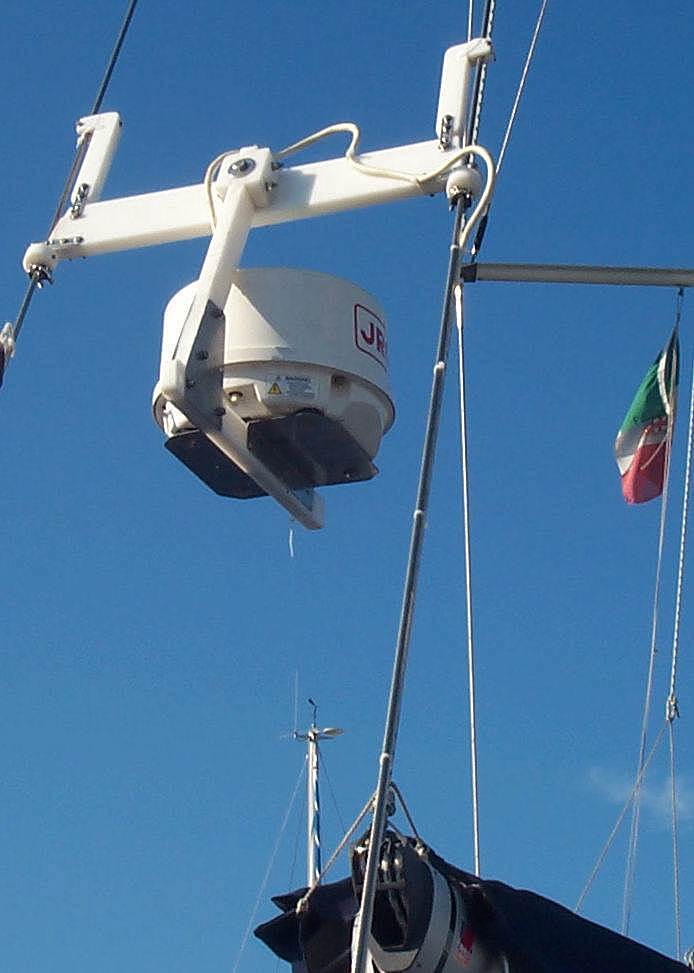

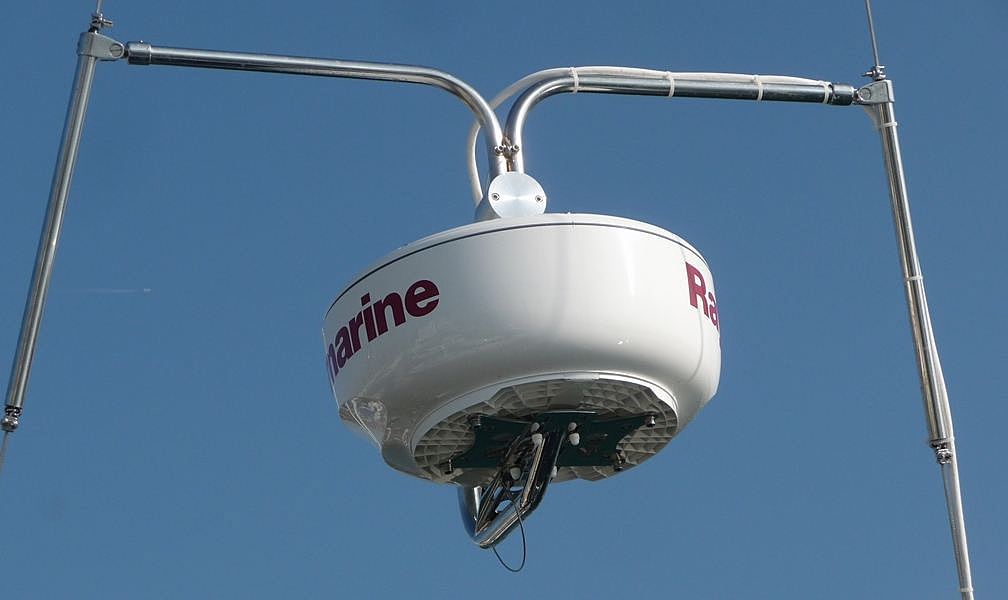

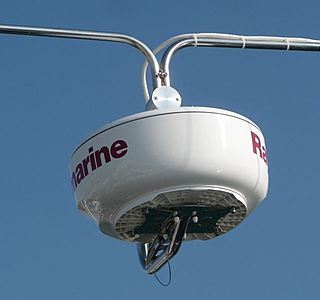

j'en ai vue un que j'avais trouvé genial ... le radome restait horizontal un peu comme les gazinieres ce qui evite de reperé tant tot les avions tant tot le pied du bateau

05 avr. 2014
0

ce petit montage à la cardan coute 1200€
et je te dis pas la g..du cable au bout de quelques temps
il ressemble à un fil de fer a repasser ...
alain

06 avr. 2014
0

j'ai comme toi sans doute une gaziniere le tuyau ne ressemble pas à un fil de fer a repasser ...

j'ai trouvé ce syteme pas bete du tout

06 avr. 2014
0

Bonjour à tous,
J'ai fait faire mon support radar par une boite qui découpe au laser l'alu et/ou l'inox. J'ai choisi de le faire en inox 316L car je l'ai fixé sur le portique déjà dans ce matériau. Evidemment si je l'avais posé sur le mât je l'aurai fait en alu.
Donc plan Autocad par mail, devis, chèque (on paye d'avance) et 4 jour après j'avais mon support. Avec le façonnage (4 plis) ça m'a fait 120€ TTC il y a 2 ans. Je n'ai pas de photos tout de suite, seulement vers la mi mai.
Bernard.

06 avr. 2014
0

c'est plus facile de plier de l'acier inox que de l'alu généralement l'ag4 à 90° ça se fendille .
donc il faut faire trois morceaux et on soude
en plus il faut le traiter et le peindre .je pense que ce sera plus cher
ne pas confondre un tuyau de gaziniére et un câble à 10 conducteurs dont le coax pour la video casse comme du verre
alain

06 avr. 2014
0

je ne sais 60nora mais j'ai vu ce montage de mes yeux et il ne semblait pas dater de la veille ... ce n'est qu'une remarque ...

06 avr. 2014
0

60nora,
les ag3 , ag4 et ag5, se plient sans pb , a condition de respecter un rayon de courbure de 2,5 a 3 fois l’épaisseur au minimum .

En effet je me suis toujours demandé se que devenait le cable sur les montage de ce type même bien realisé

06 avr. 201416 juin 2020
0

60nora,
les ag3 , ag4 et ag5, se plient sans pb , a condition de respecter un rayon de courbure de 2,5 a 3 fois l’épaisseur au minimum .

En effet je me suis toujours demandé se que devenait le cable sur les montage de ce type même bien realisé

06 avr. 2014
0

tu as un plan un dessin de ce que tu veux faire ?

06 avr. 2014
0

Le plus simple possible, certainement 2 pattes en triangle (type équerres rivetées au mat et un plateau dessus.
en arpentant les pontons j'en ai vu pas mal, reste à penser la façon de faire dans le détail.
(en attendant je cherche toujours une occase...)

Christian
