Sun Odyssey 37 : sortie spontanée de l'arbre d'hélice du tourteau !

Bonsoir,

Propriétaire d'un SO37 de 2000, lors d'une manœuvre moteur à petite vitesse et après quelques klong-klong bien sonores, je me suis retrouvée sans commande

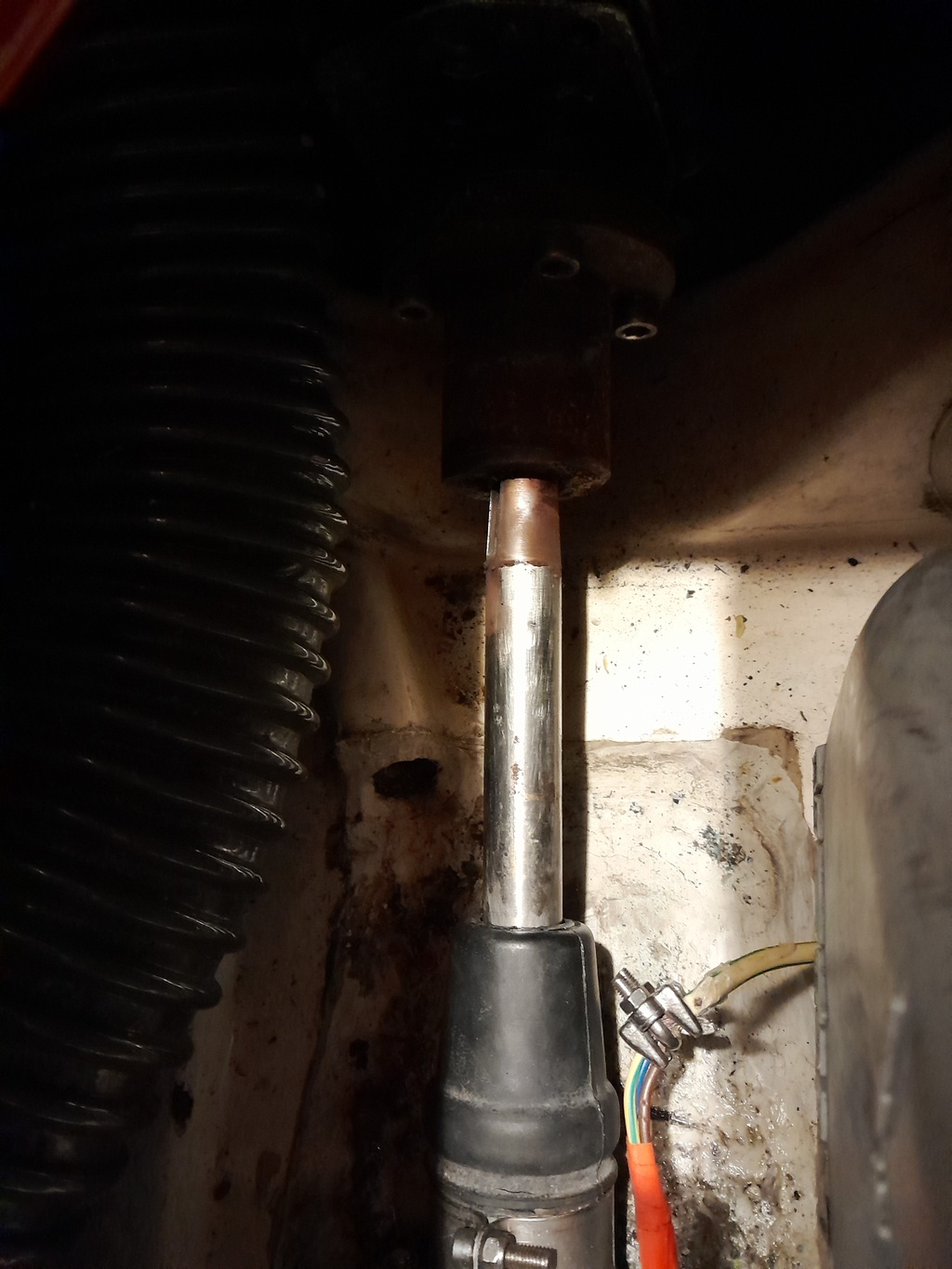

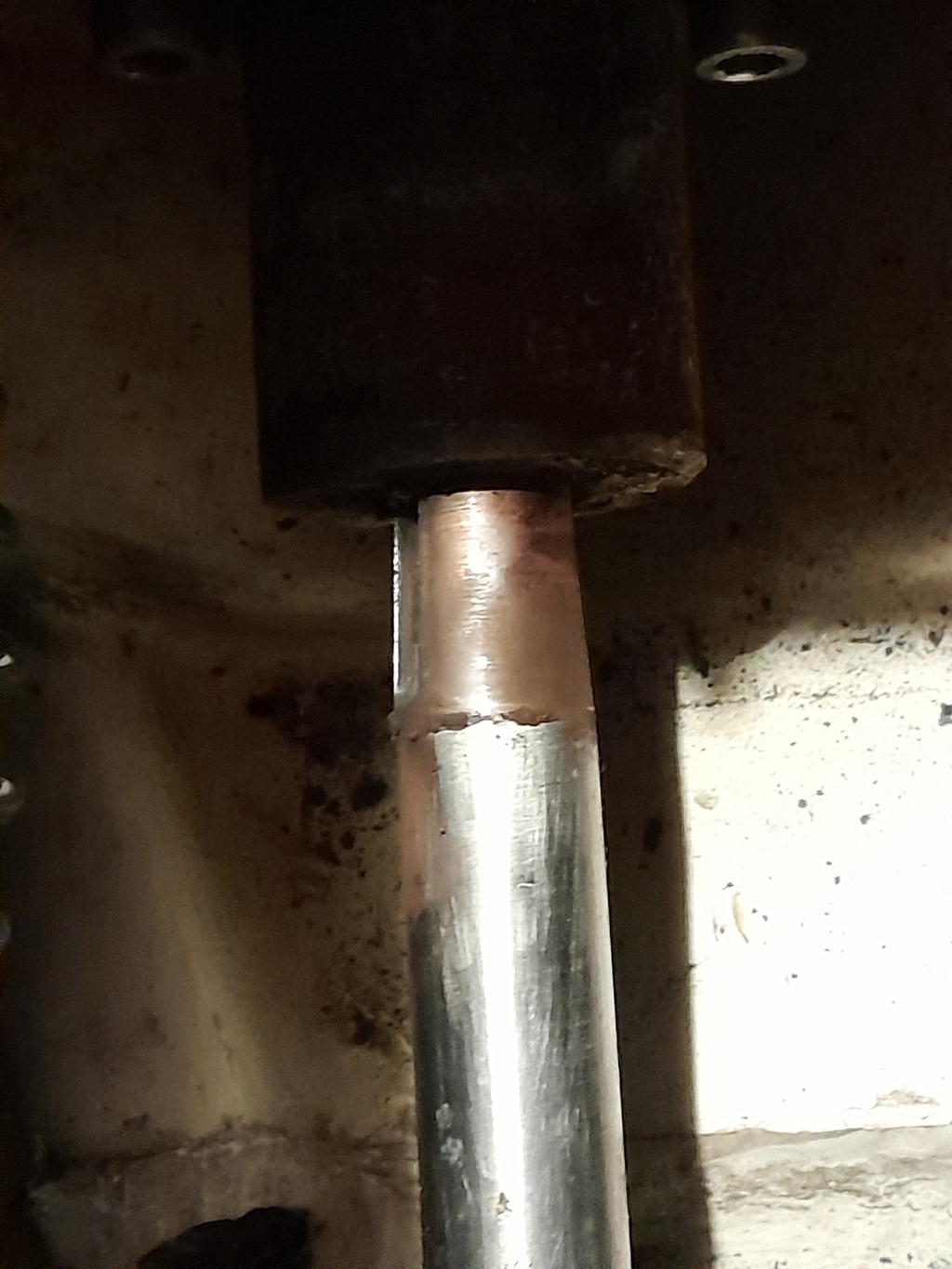

d'inverseur.. Après remorquage et retour au port sans dégât, ouf.. j'ai constaté que mon arbre d'hélice était sorti du bloc moteur! J'ai remarqué que la clavette manquait et pas encore le temps d'inspecter les fonds de cales.. Voir photos.
Quelqu'un a t'il déjà eu cette mauvaise farce??
Une idée de/des causes? Comment réparer?
Merci d'avance pour vos conseils et idées ;-)

Bri skippette d'Epsilon.

#arbre#helice#Sun Odyssey#tourteau

Océane 1058

20 oct. 2022

Tous
Non lu

Sortie d'entretien pro ? Une vis pointeau oubl... Polmar20 oct. 2022

Bonsoir, non, pas d'entretien pro, juste un cha... Océane 105820 oct. 2022

Bjr, Si c'est comme sur le SO35,il y a un écro... modan20 oct. 2022

Merci pour les infos! Je cherche un éclaté du t... Océane 105820 oct. 2022

mais pour enlever l'arbre du tourteau (écro... modan20 oct. 2022

En effet, on dirait un arbre conique Louarn20 oct. 2022

C'est un arbre conique modan20 oct. 2022

Salut, Lu ici sur ce post sur un "SUN Odys... Mamita20 oct. 2022

Waouh, merci Mamita pour cette info précise 😊 J... Océane 105820 oct. 2022

Il y a un écrou au bout du cône pour fixer l'ar... plouc20 oct. 2022

Merci pour vos conseils! Je sais que les silent... Océane 105820 oct. 2022

Bonjour Oceane Tu risques de découvrir qu'il... LeMoko20 oct. 2022

Oui, effectivement, sinon, c'était la voie d'ea... Océane 105820 oct. 2022

Si l'arbre se déboite du tourteau, pour éviter ... fxvt21 oct. 2022

le problème du serflex , c'est que si le voilie... fritz the cat21 oct. 2022

il y a une autre solution ,si c'est une chaise ... fritz the cat21 oct. 2022

Ah c'est pas bête ça ! +1 fxvt21 oct. 2022

Merci pour vos idées! Pour l'instant, l'arbre a... Océane 105821 oct. 2022

https://www.youtube.com/watch?v=pFeiQMJ0WsEhttp... henri jean21 oct. 2022

Super merci pour cette vidéo effectivement bien... Océane 105821 oct. 2022

faudra contrôler ton joint Volvo, il risque d'a... bil5621 oct. 2022

Merci pour le conseil, il a été changé il y a ... Océane 105821 oct. 2022

Perso je mets du chatterton autour de l'arbre a... modan21 oct. 2022

Oui, c'est un bon truc! Merci! Océane 105821 oct. 2022

Polmar

20 oct. 2022

Sortie d'entretien pro ?
Une vis pointeau oubliée ?
Des écrous pas serrés ?
...

Océane 1058:Bonsoir, non, pas d'entretien pro, juste un changement de presse-étoupe il y a 3 ans.Pas encore démonté le tourteau, ce sera pour ce we!·le 20 oct. 2022 19:15

Ajouter un commentaire

modan

20 oct. 2022

Bjr,
Si c'est comme sur le SO35,il y a un écrou qui se visse sur l'arbre à l'intérieur du tourteau coté inverseur, pas de vis pointeau.

Océane 1058:Merci pour les infos! Je cherche un éclaté du tourteau sur le net, pas évident..·le 20 oct. 2022 19:17

Ajouter un commentaire

modan

20 oct. 2022

mais pour enlever l'arbre du tourteau (écrou dévissé) il m'a fallu un extracteur....

Louarn:En effet, on dirait un arbre conique·le 20 oct. 2022 20:00

modan:C'est un arbre conique·le 20 oct. 2022 22:23

Ajouter un commentaire

Mamita

20 oct. 2022

Salut,
Lu ici sur ce post sur un "SUN Odyssée 37":
www.hisse-et-oh.com[...]ssey-37
en particulier:
"....J'ai obtenu de Jeanneau la vue en coupe du tourteau, l'arbre d'helice est relie au tourteau par une clavette sur l'embout conique et son extremite filetee est assujetti au tourteau par un ecrou M16 Nylflex....
Donc en ouvrant l'accouplement des tourteaux tu devrais retrouver la clavette et son ecrou Nyflex qui a du se desserrer...
Mamita

Océane 1058:Waouh, merci Mamita pour cette info précise 😊 J'avais lu d'autres commentaires de ta part sur HO.·le 20 oct. 2022 23:11

Ajouter un commentaire

plouc

20 oct. 2022

Il y a un écrou au bout du cône pour fixer l'arbre au tourteau. Cet écrou doit être desserré ou cassé et la clavette doit se promener dans le tourteau. Peut-être un mauvais serrage de l'écrou ou les vibrations d'un mauvais alignement en sont la cause. Vu le sens de rotation de l'arbre cet écrou aurait moins de chance de se desserrer s'il avait un pas à gauche, mais ce montage est cependant très fiable.

Océane 1058:Merci pour vos conseils! Je sais que les silent blocs ne sont plus au top, peut-être une des causes de vibrations et donc de desserage..·le 20 oct. 2022 23:13

Ajouter un commentaire

LeMoko

20 oct. 2022

Bonjour Oceane

Tu risques de découvrir qu'il y a 3 ans l'écrou n'a pas été remonté.
Tu as de la chance que l'arbre ne soit pas descendue plus.

Le Moko

Océane 1058:Oui, effectivement, sinon, c'était la voie d'eau assurée.. Si ça devait être ça, je connais le pro qui a changé le presse-étoupe.. ☹️·le 20 oct. 2022 23:16

fxvt:Si l'arbre se déboite du tourteau, pour éviter qu'il glisse complètement et sorte, le plus simple est de poser un collier Serflex sur l'arbre qui fera office de butée.·le 21 oct. 2022 11:23

fritz the cat:le problème du serflex ,c'est que si le voilier avance ,l'hélice tourne et il découpe gentiment le joint volvo .il vaut mieux mettre une anode noix ,comme ça quand on a en besoin on sait ou elle est .·le 21 oct. 2022 11:47

fritz the cat:il y a une autre solution ,si c'est une chaise extérieure on peut poser l'anode judicieusement pour pouvoir reculer l'arbre si on a besoin d'intervenir à l'intérieur mais qui l'empêche de sortir complétement en servant de butée .·le 21 oct. 2022 11:49

fxvt:Ah c'est pas bête ça ! +1·le 21 oct. 2022 12:11

Océane 1058:Merci pour vos idées! Pour l'instant, l'arbre a reculé de +/- 3-4 cm et il doit rester 30 cm avant le presse étoupe qui ne laisse pas passer d'eau, donc pas des masses de risques qu'il sorte..·le 21 oct. 2022 12:39

Ajouter un commentaire

henri jean

21 oct. 2022

vidéo très claire , le montage doit être le même sur le SO37, l'écrou M16 est un pas fin, avec un nylstop mieux vaut le changer après chaque démontage.

Océane 1058:Super merci pour cette vidéo effectivement bien claire! Et bien, YAPLUKA -;))·le 21 oct. 2022 12:52
