structure portique époxy

bonjour,
j'envisage de faire un portique en époxy.
concernant la rigidité, vaut-il mieux:
-coller 2 plaque de contreplaqué entres elles
-intercaler des tasseaux entre les plaques
-utiliser une plaque plus épaisse.
La version tasseau me séduit plus car elle permettrait d'y cacher une gaine électrique et d'y fixer des appendices sans traverser.
Une plaque enduite d'un tissu avant de poser les tasseaux est elle beaucoup plus rigide ?

L'équipage
31 jan. 2021
31 jan. 2021
0

une poutre creuse est plus solide qu'un empilage de feuilles de cp
cette poutre peut être faite à partir d'un noyau de mousse stratifié avec insert de tube pour les cables


31 jan. 2021
0

La rigidité varie avec le cube de l'épaisseur, et la matière à l'extérieur qui fait l'essentiel du travail. C'est pour ça que les mâts sont creux ou qu'in fait des poutres en I.
Donc 2 plaques de CP espacés par des tasseaux voire carrément un caisson en CP.
Un simple tissu ne va pas changer grand chose sur la rigidité de l'ensemble, par contre ça protègera de manière bien plus durable le bois, notamment les petits chocs.


31 jan. 2021
1

Bonjour,

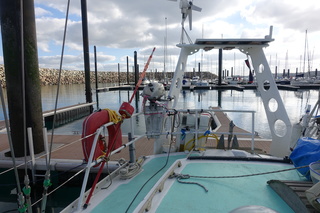

J'en avais fabriqué un en 2000 qui a l’air de toujours tenir 20 ans après .
(Je n'ai plus le bateau depuis 2004)
Il avait été réalisé pour la structure à partir de tube pvc de 40 reliés par de la mousse .Pour la partie haute horizontale, un sandwich mousse + plaques de cp 5mm collées au sika et façonnées pour l'arrondi devant et derrière. Puis fibrés avec du roving et du mat (résine polyester).
Des accroches pour remonter l'annexe ont été faits dans les renforts d'angle.
Enfin il a été enduit avec un enduit carrosserie et peint (époxy et polyuréthane bi-composant .
20 ans après il a l'air d'être comme neuf
Il supporte le panneau solaire et l'accroche latérale de l'éolienne.

L'avantage de cette méthode est que tu peux le construire sur place et le terminer en atelier .
Bon courage


31 jan. 2021
0

Il existe un "demi-produit" largement disponible : le mat de planche à voile cassé.
Le planchiste est certes un espèce en voie de disparition, mais nous avons tous dans le garage ou dans un grenier des morceaux de mat 100% carbone. La partie intacte, et celle qui a cassé et que l'on a gardé parce-que "ça peut toujours servir" (c'est pas vrai ! Ça ne sert jamais, c’est une fois qu'on l'a mis à la décharge qu'on en a besoin).
Confectionner deux platines et deux coudes à 90° pour le haut, c'est simple.
Préférer les bas de mats prévus pour les voiles de 12 m². Solide et raide.
Une réserve toutefois : si le mat a cassé, c'est qu'il avait beaucoup travaillé, et que le matériau est fragilisé. Il n'a pas la résistance du neuf, mais généralement de beaux restes tout de même.


31 jan. 2021
0

j'en avis fait un en CP que j'avais évidé a la défonceuse pour placer des tubes électrique pour le PS et l'éolienne.
Deux éléments montés inversés pour avoir la gaine au centre et un peu d'époxy pour enrober le tout.


31 jan. 202131 jan. 2021
0

Bonsoir,
Tu peux faire un sandwich avec du tissu de verre ou de carbone entre deux feuilles de cp...
Ensuite possible de coller un tasseau sur la tranche habillé avec un tissu qui fait oméga ,et bien bloquer les angles avec un equerrage.
Rigidité assurée sans trop d'épaisseur et de poids.
L'inconvénient c'est que ça vibre pas mal,il n'y a plus beaucoup de souplesse .
