STNG C'est quoi cette loupiote verte?

Bonjour

J'ai un problème de loch

J'ai trouvé une des cosses blanches non fixée

Maintenant c'est ok

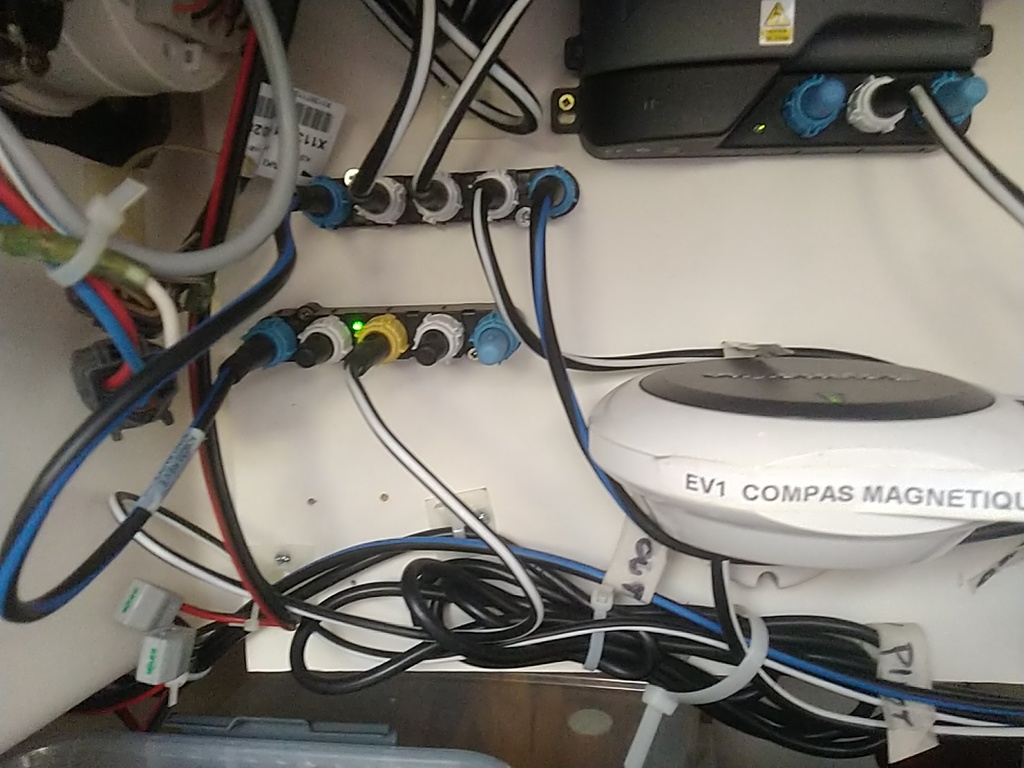

Mais je vous cette loupiote allumée à côté de la cosse jaune

Est ce normal ?

Merci

L'équipage
04 fév. 2021
04 fév. 2021
0

Signe d'un signal sur le réseau ??


04 fév. 2021
0

Hello,
Je ne sais pas, mais j'ai une question.

Quel est l'appareil en haut à droite ?
Je pose la question car on dirait qu'il a 2 bouchons de terminaison, et que l'un des 2 hub en a aussi un.
Ca ferait 3 Bouchon ?
Quelle serait donc la topologie du réseau ?
A moins que ce soit des bouchons de propreté ? Les miens sont noirs.

Amicalement.
FX


Camilleb0461:Bonjour François XavierJ'ai des plots bleus et blancsEt des capuchons noirs pour les blancs et bleus/bleusLes bleus lients les barrettes entrés ellesLes blancs sont les datasLa barrette trois couleurs, plot jaune, est pour le 0183 de ma télécommande à distance piloteCamille·le 04 fév. 16:27
Camilleb0461:Comme aucun plot ne peux être "vide" quand ils sont inutilisés, il faut les fermer avec des capuchons·le 04 fév. 16:28
04 fév. 2021
1

C'est une led pour indiquer l'état des connexions.


04 fév. 2021
0

Pour ceux que ça intéresse

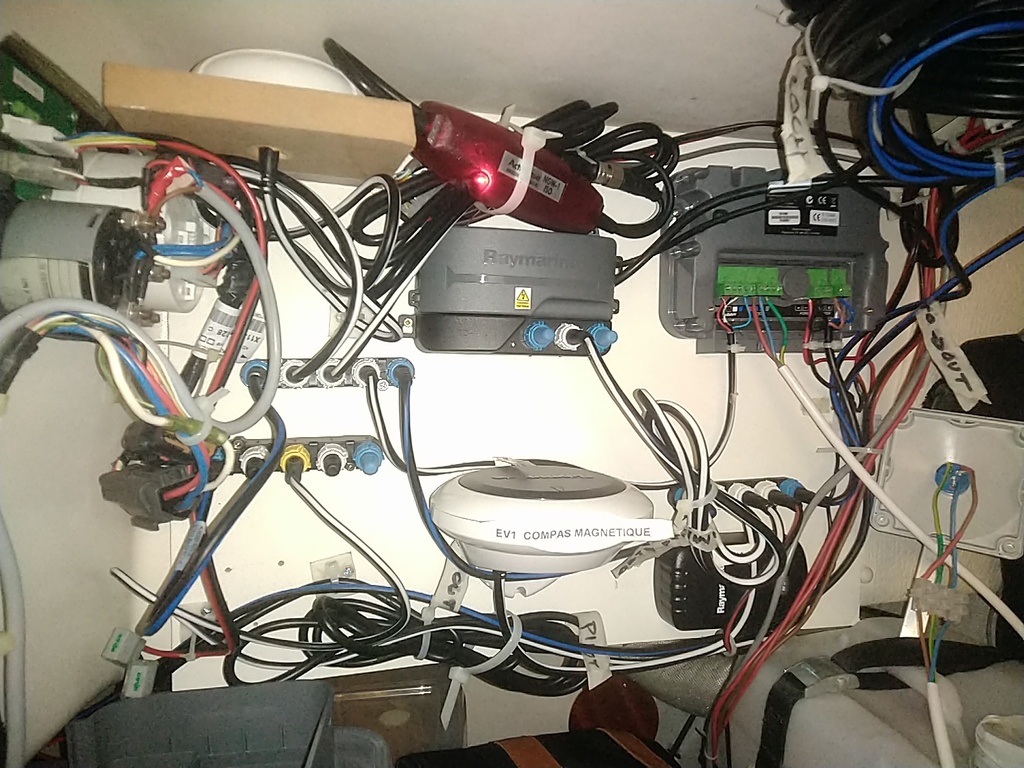

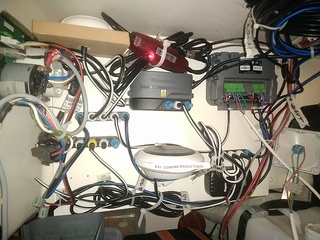

La totalité du bazar


04 fév. 2021
0

Et le schéma très schématique


04 fév. 2021
0

Jaune c'est convertisseur St st Ng. Vert veut dire qu'il fonctionne


Camilleb0461:OufC'est déjà ça qui fonctionne 🤣·le 04 fév. 17:48
04 fév. 2021
0

Par convention en électronique le vert continu est adopté pour dire qu'une fonction es en route et marche bien (le rouge pour appareil sous tension ou alarme)


Pascoq:Là, sur ce convertisseur, le vert continu, indique que la connexion STNG est OK, mais que la connexion ST est défaillante...·le 04 fév. 18:56
Camilleb0461:En fait, le jaune étant la connexion de ma télécommande s100, j'ai vu que si la télécommande n'est pas allumée, la loupiote est fixéDès que j'allume la s100 la loupiote clignote Et la télécommande fonctionne depuis 2ans et encore cette après midi·le 04 fév. 19:22
04 fév. 2021
1

c'est une led's
alain


04 fév. 2021
0

Un réseau stng ne doit avoir, comme tout réseau NMEA2K, que deux terminaisons. Celles de l'ITC5 sont en trop


Camilleb0461:Euh je ne te comprends pasSur mon itc5 j'ai juste une câble noir/blanc sur le plot blancLes extrémités bleues étant inutilisées elles ont des bouchons Bleus·le 04 fév. 19:19
04 fév. 2021
0

Hello,

Notre ami Amzerzo confirme bien mes doutes.
Si tu as des emplacement vides, c'est à dire inutilisés, tu peux les laisser vides, si l'appareil est dans un endroit sec et à l'abri. Ca marche quand même.
Par contre il faut y mettre un bouchon de protection si ça peut craindre l'eau ou l'humidité.
En général les bouchons de protection Raymarine sont NOIR

Et par contre, les BLEUS ne sont pas des bouchons anodins, ce sont des résistances de terminaison de 120 ohm. Et effectivement il ne doit y en avoir que 2 sur un réseau STNG ou N2K.
Ils doivent être sur le backbone, un à chaque extrémité.

Sur l'ITC5 ces bouchons ne doivent pas y être car le ITC5 est sur une branche, pusqu'elle est blanche, et pas sur le backbone qui lui est bleu.

As tu des phénomènes curieux sur ton réseau ?

Amicalement.
FX


Camilleb0461:Salut François XavierEn fait c'est la première fois que je vois cette loupiote 🤭Mais comme j'essaye de placer le capteur d'angle j'ai vu la loupiote. Et comme depuis quelques nav je n'ai plus de loch ça m'a intrigué.·le 04 fév. 19:11
Camilleb0461:Si nonRien nickel parfaitPas donné, mais simple à installer·le 04 fév. 19:12
Camilleb0461:OuiLes plots inutilisés bleus côtés ont des bouchons noirsEt les plots blancs/centraux ont des bouchons blancsSi non, ça ne fonctionne en effet pasEt tout fonctionne nickel depuis 5 ans·le 04 fév. 19:17
04 fév. 2021
0

J'en profite pour poser une autre question. Ces appareils sont-ils montés parallèles ou perpendiculaires à l'avant. En clair, où est l'avant du bateau sur la photo?


Camilleb0461:Sur les hanse 312 il y a un grand coffre de la taille d'une mini cabine à BB arrière accessible via la sdbTout est fixé sur un panneau vertical dans ce coffreJe suis face à la poupe·le 04 fév. 19:14
Camilleb0461:OupsPerpendiculaire au bateau·le 04 fév. 19:14
Amzerzo35:C'est ce dont j'avais l'impression. Donc l'EV1 est mal monté. La flèche doit être vers l'avant du bateau ·le 04 fév. 20:22
fxvt:Peut être a t il tourné le capteur qui est dans l EV1. On peut fixer l'appareil dans n'importe quelle direction, par contre ensuite on doit orienter le capteur qui est dans l EV1 pour que le repère soit effectivement bien dans l'axe du bateau. Le tout est finement cranté pour un meilleur réglage.Amicalement.FX·le 05 fév. 08:18
Camilleb0461:FXVTTourné le capteur quand?Comme je le dis, tout fonctionne·le 05 fév. 08:36
Camilleb0461:AmerzoLe flèche est correcteEt ma question ne portait pas sur savoir si les plots étaient pleins ou pas. Si les couleurs sont bonnes ou pasMais simplement sur une loupiote verteDonc, pour moi, j'ai reçu la réponse Merci·le 05 fév. 08:38
Camilleb0461:AmerzoSi tu zoom avais zoomé la photo tu aurais vu que le flèche est vers l avant·le 05 fév. 08:39
Camilleb0461:FXVTMerci pour ton aide·le 05 fév. 08:40
05 fév. 2021
0

Bonjour,

Une question à propos de la télécommande ES100.

Elle est branchée directement avec un câble Raymarine qui fait la conversion 0183/STNG C'est tout?


Camilleb0461:On va sortir du sujetEnvoie moi un mpCamille·le 05 fév. 10:17
Camilleb0461:Je viens de faire un post pour çaCamille·le 05 fév. 10:29
Now:vu, merci.·le 05 fév. 10:32
