Sterling Combi chargeur / convertisseur

www.sterling-power.com[...]ter.pdf

quelqu'un connait ?

a prioris un petit défaut il ne gère qu'un parc batterie.

L'équipage
13 nov. 2008
13 nov. 200816 juin 2020
0

Etonnant

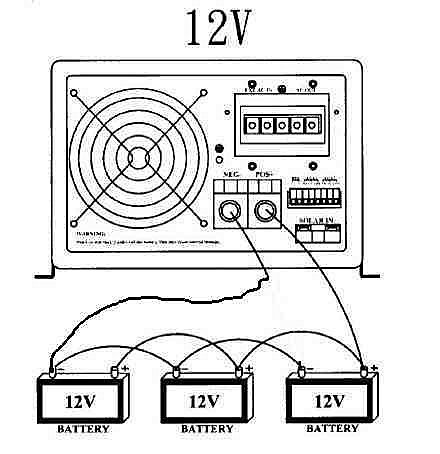

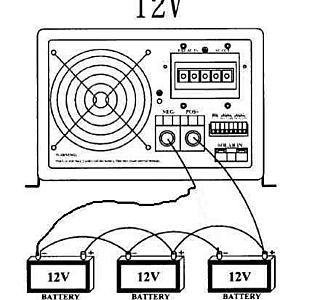

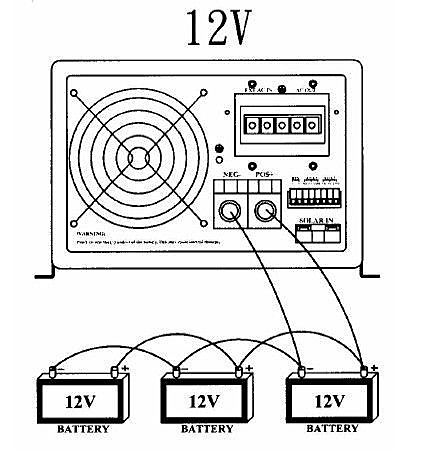

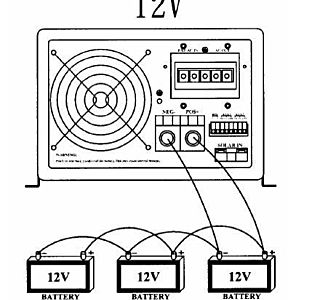

de voir qu'un fabricant pourtant sérieux puisse présenter des schémas avec de telles erreurs...

_/)

13 nov. 200816 juin 2020
0

jeu concours
j'ai la bonne réponse... dit ;-)

13 nov. 2008
0

?
C'est sûr que si le parc est important avec des grandes longueurs de connexion ce n'est pas bon.

Si le parc est câblé sur 3 batteries juxtaposées avec des liens de 10cm de bonne section entre batteries, ça peut passer, non ?

Bon, j'avoue, même avec des liens courts j'ai pris la bonne méthode sur mon parc :heu:

13 nov. 2008
0

allez ...
c'est surtout pour la symbolique ce genre de schéma ..

un peu perfectionniste Mr Tilikum :heu:

13 nov. 2008
0

En développant, ce que je voulais dire
c'est qu'un type qui a besoin de regarder la notice pour savoir comment on branche des éléments de 2 V ou de 12 V en série et en // pour faire 12 ou 24 V, (voir les cas exposés dans la doc) ne devrait pas installer seul un produit comme cela.
La doc ne compensera pas par un simple croquis expérience et connaissance.
C'est dans ce sens que ce genre de croquis me semble plus symbolique qu'autre chose.

Ceci dit, bien entendu que la représentation de la mise en // n'est pas terrible ....et qu'elle peut choquer le puriste (qui a prit le temps de la regarder)

14 nov. 200816 juin 2020
0

Tilikum

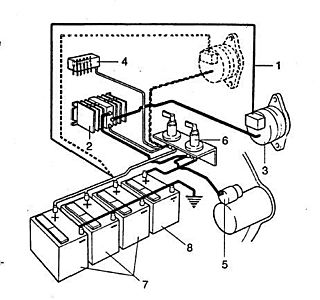

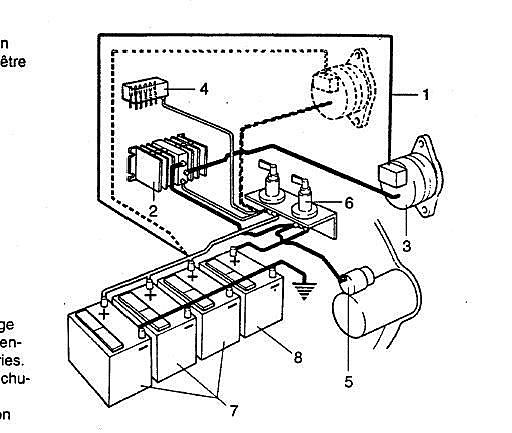

celui là vient de chez Volvo ...

pas mieux ...

13 nov. 2008
0

non
Mr tilikum à tout à fait raison,car qqn qui n'est pas pointu sur les subtilitès des raccordements et charge d'accus,branchera comme sur le shèma,pour ètre sûr de ne pas faire de bètise

13 nov. 2008
0

symbolique ?
J'en connais quelque uns qui sont contents de ne plus remplacer leurs batteries tous les dix huit mois avec mon "perfectionnisme", entre autre sur de célèbres voiliers construits à la Rochelle...

_/)

13 nov. 2008
0

Je suis bien d'accord...
mais franchement, ça ne coûterait rien à l'auteur des croquis de les dessiner correctement : il y gagnerait en crédibilité ! (amha) ;-)

_/)

14 nov. 2008
0

Du concret :
[i]En développant, ce que je voulais dire
c'est qu'un type qui a besoin de regarder la notice pour savoir comment on branche des éléments de 2 V ou de 12 V en série et en // pour faire 12 ou 24 V, (voir les cas exposés dans la doc) ne devrait pas installer seul un produit comme cela. [/i]

Ah ah ah... :-( ce commentaire pourrait s'appliquer à l'amateur pas compétent ?

Dans la vie réelle : j'ai vu une installation sur un catamaran de charter de 25 mètres dont je ne dirais pas l'origine, doté de deux parcs de batteries 24 volts 500 Ah dont les batteries sont mortes en six mois !

Installation faite par des professionnels du chantier, qui a été corrigée par cinquante centimètres de câble...

Des "pros" qui auraient sans doute dû s'adresser à des pros ? :reflechi:

_/)

13 nov. 2008
0

le régulateur pour panneaux solaire
il vaut quoi d'après vous sur ce genre de produit ?

c'est l'équivalent d'un mppt ?

14 nov. 2008
0

???

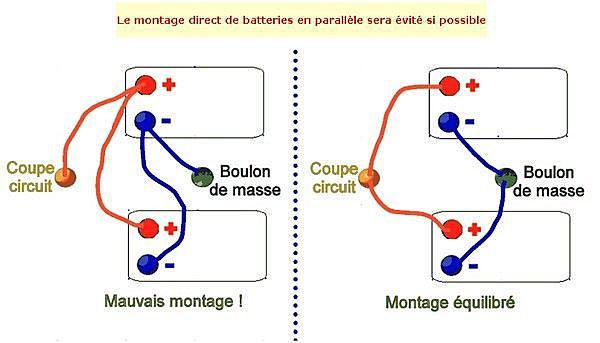

je ne comprends pas la différence entre les 2 shémas
les - sont avec les -; les + avec les +
Est - ce important de ne pas brancher les fils sur la même batterie?

14 nov. 2008
0

va voir là
www.voilelec.com[...]bat.php

section batterie en //

le problème du cablage comme sur le crocquis est que les pertes dans le cablage se cumulent ...

les batteries ne reçoivent et ne fournissent pas la même chose du coup ...

15 nov. 2008
0

comme quoi
le papier ne refuse pas l'encre !!!

14 nov. 2008
0

et sur ce produit précis
le courant peut être de l'ordre de 150 A ...c'est largement assez pour créer des problèmes ...

15 nov. 200816 juin 2020
0

C'est une blague,
ou une blague ?

:lavache:

_/)

15 nov. 2008
0

Juste un exemple
expliqué il y a un certain temps : www.hisse-et-oh.com[...]dex.php

_/)

15 nov. 2008
0

montabe batteries en serie ou parrallele
perso pour les montages j'utilie des cosses avec embout à vis et je relie les batteries avec du plat de cuivre de 20mm de large par 2mm d'épaisseur l'avantage cela sert déja à les empecher de bouger et j'ai des connexions qui ne bronchent pas dans le temps et pas de cosses à souder ou sertir .
cordial
alain :-)
