Station météo / barographe de qualité

Je cherche un baromètre électronique (surtout avec le graph des 24 dernières heures) à mettre dans le carré ...

On trouve bien des produits estampillés "marine", mais c'est essentiellement moche, peu lisible, inutilement détaillé, et ca coûte un rein pour un gadget en plastique.

J'en ai acheté un, clairement made in china, mais l'écran est devenu rapidement illisible (faible contraste), malgré des piles neuves.

J'ai l'impression que les modèles "couleur" ont une logique pile + alimentation, avec un écran noir quand il n'est pas alimenté et des piles pour qu'il reste en fonction, et il suffit de le rallumer quand on revient à bord... Du coup, cela règle peut-être le problème de l'écran qui devient pourri ?

J'ai quand même l'impression qu'une bonne station météo adaptée à un bateau, ca manque ...
Ca semble être le challenge n°1 quand on se fait un arduino, je me demande si c'est néanmoins compétitif en terme de consommation de piles.
Avec un écran e-ink, cela pourrait être jouable ?

Avez vous un modèle qui vous satisfasse dans la durée ?
Pas besoin de grand chose, juste un barographe sur 24h pour avoir la tendance, l'heure parce que c'est pratique, et l'humidité/température dans le carré pour savoir où on en est du chauffage et de la ventilation.

L'équipage
23 avr. 2021
24 avr. 202124 avr. 2021
3

Je regarde depuis longtemps vers le
et vais un de ces jours passer à l'action car mon Vion donne des signes de fatigue !


pcg:Un joli produit ce digibaro2·le 24 avr. 2021 10:16
Peuwi:Vraiment pas mal, mais y a-t-il tous les éléments pour l'assembler nous-mêmes ??J'ai l'impression qu'il a été produit à l'unité·le 24 avr. 2021 10:40
Mathieu Enfant Sauvage:Très sympa. Il donne également un lien vers un autre baro/arduino : www.arbutus.ecogium.fr[...]rbutus/ ·le 24 avr. 2021 10:46
pcg:Je veux bien lancer une petite fab de 10 ou 20 pieces en couts partagés ·le 24 avr. 2021 16:11
Fabien83:Bonjour pcg, si tu te lances dans la fabrication d'une série de digibaro2, je suis intéressé. Reste à estimer à quel prix ça pourrait revenir. Et pour ma part, je trouverais légitime que tu prennes une petite marge 😁·le 24 avr. 2021 16:49
Peuwi:Partant pour la fabrication, par contre, c'est un domaine que je ne connais pas : quel est l'avantage de produire en petite série de cette façon ?Il serait difficile de trouver 10 pièces à revendre (même si on peut imaginer en acheter plusieurs chacun, et les revendre/offrir de notre coté)·le 25 avr. 2021 10:46
ZZCC:En tout cas je suis partant moi aussi et je pense qu'une fois l'étude technique réalisée par un connaisseur afin de connaître la complexité de réalisation et le coût, les 10 ou 20 pièces n'auront pas de mal à être vendues :-))·le 25 avr. 2021 10:50
stelian:Attention quand même, le projet a deux ans déjà, et je ne suis pas certain que les composants choisis soit toujours disponibles (ou financièrement intéressants à utiliser)... Sinon je serai aussi partant dans l'idée pour la réalisation d'un projet similaires, et je peux aider dans pas mal de domaines... ·le 25 avr. 2021 10:51
ZZCC:Si je regarde les 4 pièces électroniques citées -le capteur de pression BME280 +/- 15 €-horloge DS 3231 +/- 8 €-carte SDAM21 +/- 12€-écran +/- 25€et il manque sûrement beaucoup de chose sans parler de la construction du boîtier avec imprimante 3D·le 25 avr. 2021 11:27
stelian:Pour le PCB ça coute quasiment rien, ça dépend de la rapidité de la réalisation: pour une réalisation sous 4 semaines (en Chine) compter 1 ou 2 € par PCB. Si on fabrique en Europe, c'est plus rapide mais plus cher.·le 25 avr. 2021 11:35
canadabzh:J en suis ! ·le 25 avr. 2021 13:58
Bob_CH:Aussi partant·le 25 avr. 2021 15:39
olcdlm:suis aussi intéressé·le 25 avr. 2021 15:48
Café noir:Je suis intéressé également; peut-on envisager une sortie NMEA 0183 sur un appareil de ce type ?·le 25 avr. 2021 19:11
roberto:+1 intérêt. Je voudrais avoir aussi l'indication des différences sur 24h (indication numérique de la différence entre la pression au temps t et celle t-24h) que sauf erreur aucun barographe actuel ne donne, plus la possibilité d'étalonner (il y a déjà eu des fils avec ces projets, puis oubliés, dans les anciens fils l'étalonnage paraîssait difficile à obtenir sans modifier la programmation? ). Merci.·le 25 avr. 2021 19:38
stelian:En modifiant le schéma, il est tout à fait possible de rajouter une sortie NMEA (enfin TTL c'est plus simple, et on peut rajouter un convertisseur TTL -> USB ou RS232 sur le câble). Aussi, je pense que la configuration par des dip-switch pour l'étalonage et l'heure est un peu limitative, peut-être ça serait intéressant d'utiliser le connecteur USB pour le relier à un PC, où avec un soft dédié on pourrait faire tous les paramétrages nécessaires. Mais tout ça nécessite de changer les schémas, le design 3D etc. Bref, il faut choisir entre fabriquer une solution déjà bien finie ou commencer un nouveau projet.·le 25 avr. 2021 20:07
Café noir:Il y avait déjà eu une conversation sur le sujet il y a quelques années :www.hisse-et-oh.com[...]0-euros ·le 26 avr. 2021 13:49
24 avr. 202124 avr. 2021
0

mee too :-)) mais la boite en 3D semble incontournable ! Et si c'est dans mon coin .possibilité de mettre la main à la pâte !


24 avr. 2021
0

si vous avez du NMEA 2000, il y a le baroplug
lcjcapteurs.com[...]plug-2/


Peuwi:Le soucis, c'est que sur un bateau, les éléments électriques (et donc le nmea) ne sont pas opérationnels en permanenceHors le barographe a vraiment besoin d'enregistrer l'historique.(bon, et accessoirement, ca fait horloge)·le 24 avr. 2021 19:43
25 avr. 2021
0

on m'a offert une station d'USHIP, écart de 7 mpa. Je regrette mon vion défunt.
JJ


25 avr. 2021
0

Ca ne serait pas juste un réglage de pression de référence ?


GRIBOU246:peut être, mais ce n'est pas dans le manuel.·le 26 avr. 2021 09:04
25 avr. 2021
0

j'ai un baro holostérique avec enregistreur d'une semaine qui m'a servi pour des transats à l'époque
ou il fallait réfléchir ,maintenant avec les fichiers gribs ,je n'en ai plus besoin ,il fait de la déco au salon ,c'est un Naudet quand même .
alain


25 avr. 2021
0

Et parmi les produits commerciaux actuels et autonomes, qui aurait un retour d'expérience à partager ?


roberto:J'ai un VionA2, c'est le deuxième (j'ai cramé mon premier en y laissant les piles déchargées pendant l'hiver, elles ont fuit et corrodé tout), très content -mais il y a aussi des retours très mitigés voir mécontents.J'ai un "chinois" portable, il est correcte, mais au bout d'un certain temps il dérive en valeur absolue et il faut le re-étalonner; ok pour l'emporter avec soi pendant une traversée par exemple, mais au bout de deux trois passages dépressionnaires un peu yoyo il s'écarte de 5-10-15hPa.Barographe inclus dans le "Infobox" Moerer: je vérifie depuis quelques semaines et il est très correcte; cet "infobox" enregistre automatiquement les données, mais pour les visualiser il faut un écran de PC.Sinon un peu moins connu, il y a ceci de Naudet (éléctronique), naudet94.oxatis.com[...]7696559 on va sur des prix que au moins de mon coté je ne suis pas disposé à payer pour un tel instrument, un peu comme le Bohlken, ou le meteografwww.toplicht.de[...]arograf ·le 25 avr. 2021 22:10
Aquilon3:Il existe 2 apps pour iPad : Marine Barometer, gratuite et donnant juste la pression avec sauvegarde, et Marine Barograph, 17 €, qui enregistre et établit des courbes ainsi que la trace GPS. Pratiquement les mêmes fonctions que mon Meteoman NASA...·le 26 avr. 2021 07:11
25 avr. 2021
0

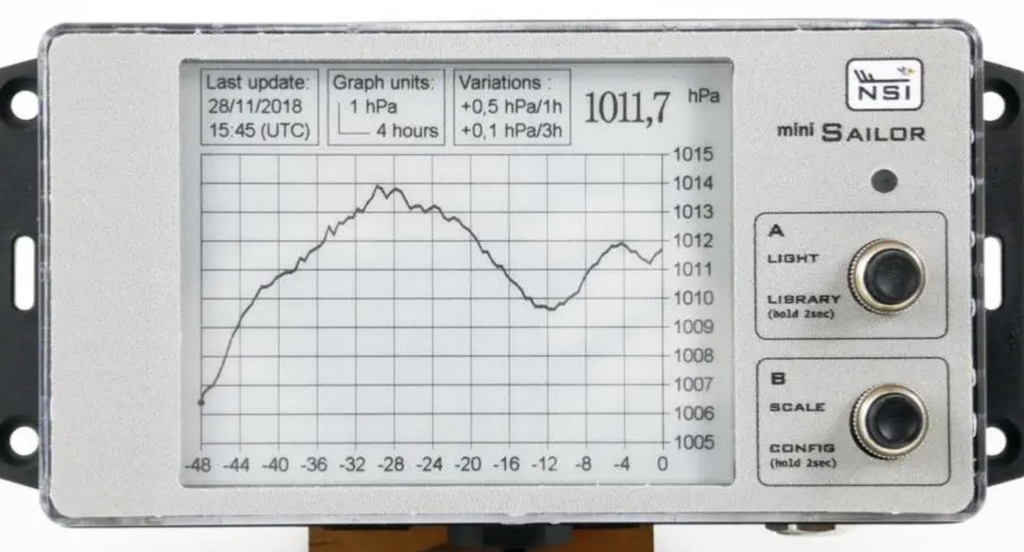

J'ai un NSI Minisailor, après la vie (et la mort) de 2 Vion.. C'est un produit cher, c'est clair mais il est simplement parfait. Lors du trajet vers Madère, le Sat nous avait lâché (en fait il n'avait pas commencé ;+) ) et c'est au baro que l'on a fait la nav. Pour moi, ce n'est certainement pas un outil désuet.


matelot@19001:Merci MMW33, je viens de regarder mais je ne le trouve en vente nulle part.·le 25 avr. 2021 22:08
matelot@19001:Ca y est je l'ai trouvé avec le lien de Roberto ci-dessus. Il ne faut pas mettre "NSI" dans la recherche. Effectivement c'est cher ...·le 25 avr. 2021 22:15
MMW33:et pour tout dire, entretemps j'ai eu un Bolhken, mais là c'est à la fois cher et pas pratique.. donc à déconseiller totalement. Au niveau des prix, c'est en fait toujours un peu complexe car tout dépend du programme... A l'échelle d'un bateau neuf (et assez personnalisé), ce n'est pas grand chose et je dois dire qu'il s'est "noyé" dans le budget électronique et communications, mais hors ce contexte là, c'est vrai que c'est pas mal d'argent... Le souci que nous avons, c'est qu'il n'y a pas de grosses séries de ce genre de produits et du coup, si on veut le faire en acceptant de payer des gens pour le faire, cela monte vite dans les tours... comme le faisait dire Michel Audiard: le prix s'oublie, la qualité reste. ;+)·le 25 avr. 2021 22:43
25 avr. 202125 avr. 2021
0

Minisailor chez Naudet

Moins cher et moins beau il y a le steam rock

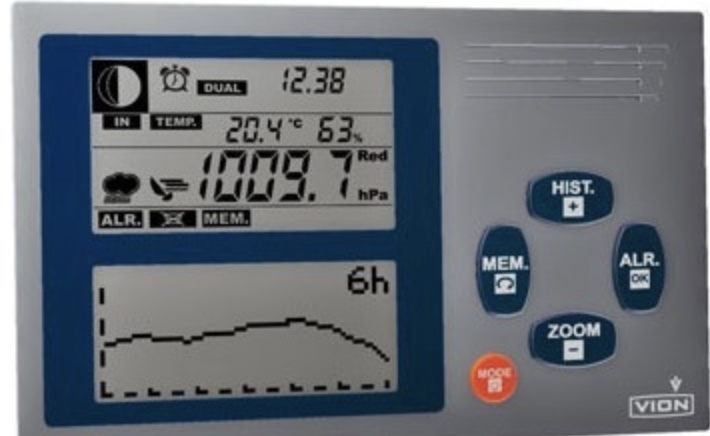

J'ai le NASA en panne, il fait de la déco. J'ai prévu de le remplacer par la Station Météo Marine 12V Vion A4000.2, mais cela va encore attendre. (Graphique des pressions sur 48 h avec fonction zoom sur 24, 12, 6, 4 ou 2 heures)


26 avr. 2021
0

Il y a ça

www.bohlken.net[...]_fr.htm

pas donné mais trés serieux


26 avr. 2021
0

Station météo, comparée, étalonnée, précise : Lidl: (18 e).


26 avr. 202126 avr. 2021
0

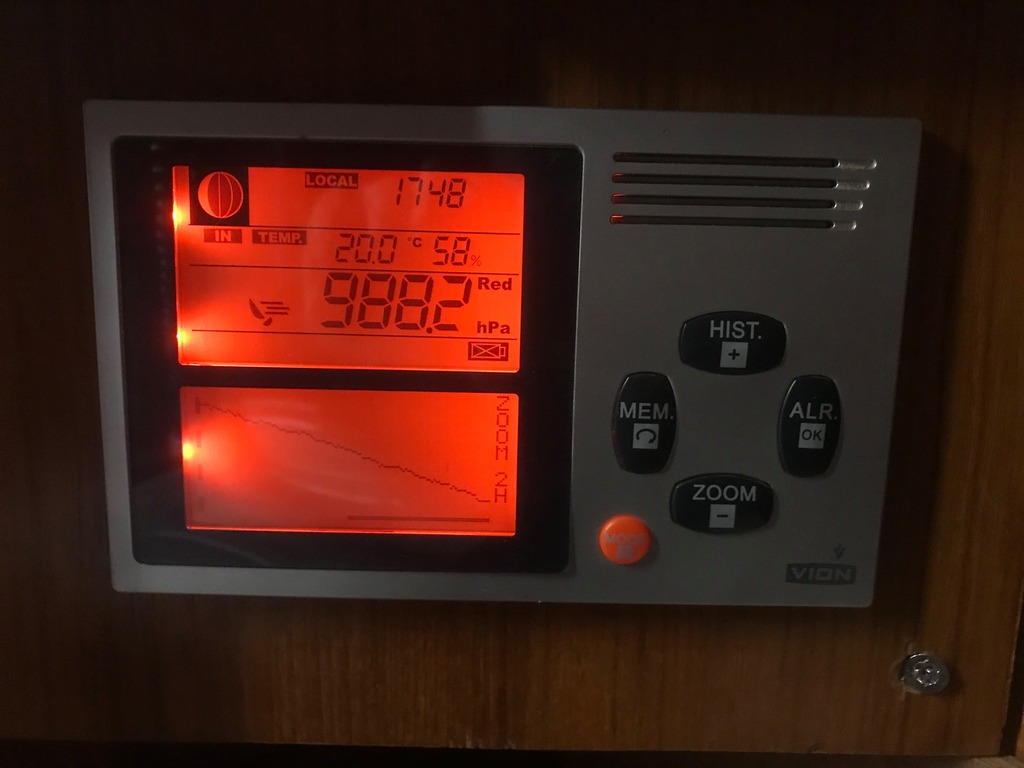

j ai Vion sur le bateau alimenté directement sur le 12v du bord exit les piles il est pas tout jeune,je l ai eu avec le bateau simplement modifié l alim.
Ce jour la c était la première fois que je voyais le baromètre a aiguille avec son aiguille verticale...vers le bas ! on a finit a 948 hPa !
pas eu le temps de prendre la photo....occuper a finir de tout sécuriser et en plus j étais sur ber....pas fier !
tempête Bella decembre 2020 !


26 avr. 2021
0

J’en ai fait un avec arduino, écran oled, sortie usb et nmea0183, avec un buzzer pour alerter en cas de chute de pression brutale.
Je regrette de ne pas avoir utiliser un écran eInk.


ZZCC:Une photo ?·le 26 avr. 2021 13:24
26 avr. 2021
0

Je suis étonné de voir que beaucoup d'entre vous sont équipés avec des barographes hors de prix ... Qui ne semblent pas beaucoup plus durables pour autant ...

(hors de prix : vous vous dites que c'est un prix justifié par l'usage, mais l'appareil lui-même ne vaut rien !
D'ailleurs, c'est amusant, la différence entre les appareils à 50€ et ceux à 200€, c'est de remplacer les grosses barres par un graph détaillé...
(je ne suis pas fan du graph détaillé d'ailleurs, c'est pas très visible de loin quand on veut juste jeter un coup d'oeil en passant, ou alors il faudrait une ligne plus épaisse)

Sinon, il semble que des écrans e-ink de meilleure contraste (49:1, contre 15:1 dans les meilleures liseuses actuelles, après, faut-il croire tout ce que dit la doc ?) soient prévus :
www.good-display.com[...]64.html
ou www.good-display.com[...]68.html en plus grande taille, mais aussi plus chers.
Ces écrans semblent par contre avoir un temps de refresh assez long, mais est-ce réellement un problème ?

Pour l'alimentation, je me demande s'il n'y a pas des leviers pour optimiser un peu le truc, pour éviter que le machin se déclare déchargé trop vite ...
Par exemple, avec 2 blocs de batteries : une que l'on vide au maximum, et une autre qui sert juste de secours pour assister au besoin le bloc vide. (et après, on recharge le premier pendant que le second prends sa place). Comme ca, pas d'effet mémoire qui semble affecter les ni-mh.


26 avr. 202126 avr. 2021
0

Petit bateau, petit baromètre....
J'ai une montre Casio avec la fonction baro et temperature air.
Température inutile car influençée par la chaleur de mon poignet (à moins de l'enlever bien entendu).
Mais, pour la baro, et notamment la tendance (car c'est surtout cela qui nous importe), elle ne s'est jamais trompé.

Pour la précision, elle donne, quand elles sont dans la même pièce, toujours la même valeur que la petite centrale météo de la maison. Mais je ne connais pas non plus la précision de cette dernière.

Pour la lecture, une touche, la pression s'affiche, un petit graphe également, et l'aiguille des minutes se met sur 3h si tendance stable, sur 1h30 si tendance en hausse, et vers 4h30 si tendance en baisse. Donc lecture immédiate.
Même la nuit, au lit, pas besoin de se lever, le baro est sur mon poignet.

C'est alimenté par le solaire, et a même une fonction compas (gadget).

Ah, j'allais oublié, elle donne l'heure.
