Sondeur Seafarer 3 mode d'emploi

Bonjour à tous.
Je fais appel aux nostalgiques, à ceux qui ont une grande mémoire, à ceux qui rangent tout et ne jetent rien, aux non-adeptes de la nouvelle technologie, à ceux qui refusent le consumérisme, ...etc
Bref, en un mot, si quelqu'un à un Scan du mode d'emploi de ce sondeur, je suis preneur.

Merci d'avance

L'équipage
23 fév. 2009
23 fév. 2009
0

p'tit up !
Merci d'avance.

04 mar. 2009
0

up ! up !
à tout hasard...Merci

05 avr. 2009
0

avec alarm??
est ce le modele avec alarm haute et bassse??

05 avr. 2009
0

Up ! up ! up !....
On ne sait jamais s'il y a un historien sur le forum aujourd'hui.....

05 avr. 2009
0

le mode d'emploi doi être difficile à trouver maintenant
s'agit il d'un sondeur à eclat avec un écran cylindrique.
Si vous ne trouvez pas de mode d'emploi je pense qu'il est assez simple d'expliquer le fonctionnement .
Une photo de l'appareil ne serait pas inutile pour rappeler à certain le modéle .
A mon sens si ma mémoire est bonne il devait y avoir 2 ou 3 boutons
un pour régler la hauteur mini et un pour le maxi . un autre pour choisir l'échelle des profondeurs + de 50 ou 100m je crois ...
une photo raffraichirait la mémoire .

Patience et courage
Amicalement Hughes

05 avr. 200916 juin 2020
0

AH !!!!
tous mes "up" n'ont pas été vains !

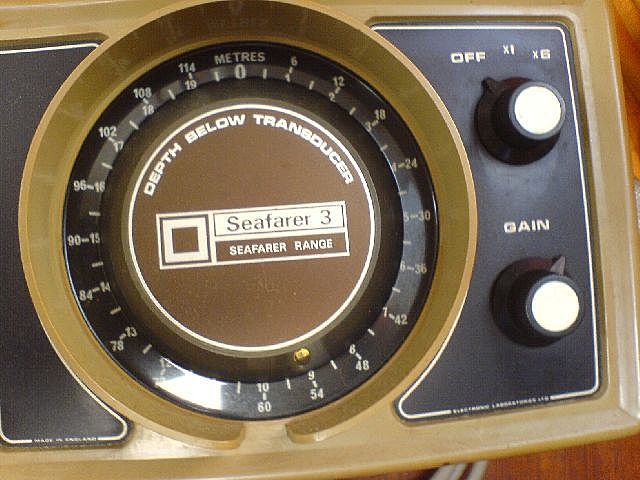

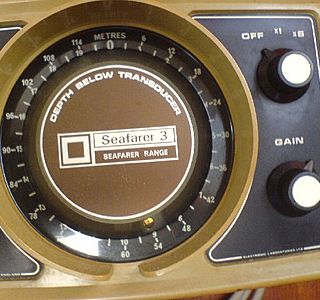

voilà la petite photo.
Il y a 2 boutons (cela doit dater de 1975, mais il semble vouloir fonctionner)

NB : Je présente d'avance mes excuses aux "historiens" qui ont connu ce matériel, moi aussi j'aurais pû en faire parti si je m'étais interéssé à cette époque aux sondeurs nautiques...

05 avr. 2009
0

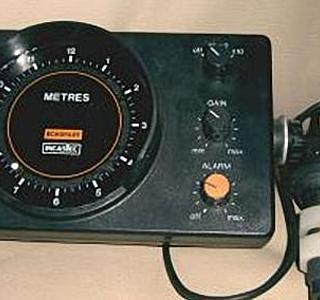

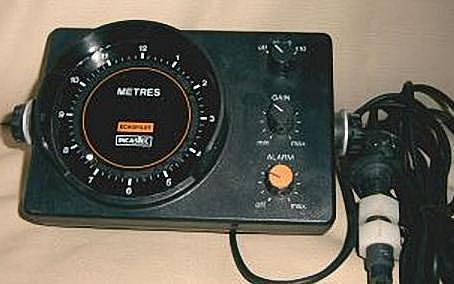

Une variante je crois
en photo
et sur ce lien les notices des modèles 3, 4 5 et 700.
C'est un fichier .rar à décompresser
klickmich
:-)

05 avr. 200916 juin 2020
0

Rrrr
j'ai oublié la photo et le lien ne marche pas..

pr le lien ça ne marche pas car il abouti directement sur une page de téléchargement...

Donc tu vas sur ce site:
images.google.de[...]/imgres

et sur la deuxième contribution, tu cliques sur Klickmich.
si tu n'y arrives pas donne mois ton adresse en mp et je te l'envoie brut ou décompressé.

06 avr. 2009
0

Pas d'alarme sur le mogèle en photo
Le bouton du haut permet de modifier l'échelle (de 1 à 6), le bouton du bas permet de régler le gain. Celà se traduit su l'appareil par un signal (rouge je crois) d'une plus grande précision. Sûrement en réglant la "qualité" du signal envoyé/reçu

06 avr. 2009
0

le bouton
"gain" augmente la sensibilité e l'appareil, et donc le risque d'échos parasites ... un peu comme fait le squelch d'une vhf.
Il faut ajuster en fonction des circonstances, gain maximum avant l'apparition des échos parasites. A l'usage c'est simple en fait.

05 avr. 2009
0

Super !
j'ai réussi à le télécharger.
Bon , il est anglais mais je devrais y arriver à peu près.
Si quelqu'un l'a en français ce serait encore mieux.
Mais c'est déjà très bien ! Merci ! Et puis cela me fera travailler mon dear english !

06 avr. 2009
0

Oui sarkis
Sur le cadran, la zone entre le "midi" et la profondeur du moment est colorée en rouge.

Je n'ai pas l'appareil sous la main pour faire des tests , mais à quoi sert le bouton "gain" ?

Si je comprend bien, on va en agissant sur ce bouton faire que le trait rouge évoqué ci-dessus soit continu et se termine de manière nette, permettant ainsi une lecture de la profondeur sans hesitation. C'est ça ?

06 avr. 2009
0

Ben voila !
Merci à tous ! L'exemple de la VHF m'est parlant.
Merci encore.

13 fév. 201913 fév. 2019
0

Je reviens ... bien longtemps après ...
Bicoton auriez-bous toujours la documentation ?
Le lien ne fonctionne plus ...
Merci d'avance.

21 fév. 2019
0

salut lemarincool
moi j'ai aussi essayé le lien mais rien , car moi j'ai un "seafarer 3 " qui apparemment est en panne il me fait un trait rouge continu je vais changer le bouton de gain " 4k7 que j'attend de chez conrad et j'ai aussi trouvé un site qui donne pas mal de renseignement concernant le matériel électronique de bord " voilelec " tu verras en cas de panne d'un "seafarer" ou tout autres sondeurs a éclat il faut regarder le lien entre l'hélice et la platine qui se fait soit avec un bout de mine de crayon 2h ou alors un disque de graphite selon l'âge du sondeur a éclat pour ma part j'ai eu l'occasion d'acheter sur le bon coin un "seafarer 4 " identique au "3" en état de marche de plus j'ai acheté une sonde neuve de 150 homs sur amazon pour 39e c'est la sonde du sondeur " NASA" qui peu aller sur tous les sondeurs a éclats
bien cordialement
magellan

22 fév. 2019
0

je rectifie une erreur grossière que j'ai fait c'est 150khz et pas 150 homs pour la sonde ,milles excuses.
magellan

22 fév. 2019
0

Merci beaucoup pour ces précieuses informations.

22 fév. 201916 juin 2020
0

Bonjour à tous,

Je découvre ce fil et y revient 10 ans plus tard (!)
J'ai toujours sur mon PC les docs d'installations des modèles Seafarer 3-4; 5; 700.
Pour ceux que cela intéresse, donnez moi votre adresse mail en MP et je vous l'envoie.

22 fév. 2019
0

eric mon adresse email
portdeplaisance76@orange.fr
cdlt

10 nov. 2019
0

bonjour je trouve votre info . j ai moi aussi un seafarer sondeur et un autre loch d origine jamais utilisé sur une construction amateur de 1990 juste mise a l eau recemment . les deux semblent ne pas fonctionner . merci me transmettre les guides que vous pouvez avoir pour faire les contriles corrects .

12 jan. 2022
0

Bonjour à tous et Eric à Alesia.
Je sais pas si je suis au bon endroit.

PierreE à Toulouse

J'équipe notre voilier CNSOsamourai d'un Seafarer5 (nostalgie)
Je n'ai pas la sonde.
(Si j'ai bien compris, "j'ai lu vite-vite comme si il allait faire nuit")

Je peut adapter une sonde de la marque NASA ?
Je vais étudier ça de suite.
Au cas ou y'a du nouveau depuis ces messages, je suis preneur.

31 mar. 2023
0

Bonjour, suis preneur des docs Seafarer.
Si encore possible, merci de les transmettre: ddavid.mpernet@hotmail.fr

22 fév. 2019
0

salut ERIC

oui 10 ans plus tard la valeur n'attend pas le nombre des années .pour moi pourquoi un "seafarer 3 " et bien mon bateau ""broom 37"" il était vendu evec un"" seafarer 3 ""en 1978 et je veux garder le sondeur d'origine dans le carré avec le compas" sestrel " également d'époque bien que sur le fb j'ai quand même un sondeur" humminbird" dernière génération .bien qu'aillant acheté un "4" d'occasion qui fonctionne bien je cherche la doc technique du "3" ou du "4" pour pouvoir réparer mon "3" car un circuit a réparer c'est bien mieux quand on a la doc technique bien que je pense que cela soit introuvable a moins d'un miracle.

bien cordialement

Magellan 1

16 août 2020
0

Bonjour,

Si vous disposez encore de cette documentation, je suis preneur. J'ai un Seafarer 3 de 1976 sur mon voilier et ne dispose d'aucune information sur son fonctionnement.

Merci de votre prochaine réponse.

24 août 2020
0

bonjour foxy01

je ne trouvais pas comment vous repondre sur votre mail et ai retrouvé la piste ici le mien benoitmousse@yahoo.com

j ai bien une doc en anglais pour le sondeur 3 que je peux envoyer par mail . me le donner .
mon probleme etait ma sonde qui ne marche pas et que je dois verifier .
chez svb allemagne j'en ai trouvé une pour les anciens seafarer 93301 à 79.95 euros plus transport
que j ai mis à la place et qui marche tres bien . en allumant il doit y avoir un signal rouge au point zero ce que je n avais pas . Puis selon la profondeur on choisit de se mettre sur X1 ou X6 entre 0 et 18 m ou entre 18m et 60 m . à ce moment il y a un deuxieme signal rouge sur le cercle de l ecran qui indique la profondeur . on ajuste la qualité du deuxieme avec le bouton gain qui va reduire le 2eme signal qui est parfois multiple pour n'en faire qu'un .j espere etre clair sinon à votre disposition si question .
j ai aussi un probleme avec mon speedo mais je n ai pas trouvé chez svb une sonde correspondant à mon modele pour le branchement .

22 fév. 2019
0

Pour Eric, mon email:
brupaulin@gmail.com
Merci d'avance pour la doc.

24 fév. 2019
0

pour eric a alesia et pour tous les bricoleurs comme moi voici une adresse intéressante ou il y le schema du circuit imprimé avec les composants qui la garnissent mis a part les références des composants absentes il y a les numérotations des dits composants sur eux mêmes et les autres composants "résistances " et condos " sont aussi repérés individuellement sur eux .
cordialement eric et tous les autres

24 fév. 2019
0

tellement pressé j'en oublie le site
sur Google taper "seafarer 3pdf service manual
ensuite sur la page (pdf) untitled -geboote24
il y a tout sur le n°3
cdlt

10 nov. 2019
0

bonjour magellan 2 je lis ce message et suis tres interessé car j ai ce loch et ce sondeur de seafarer neuf ( jamais servi ) bien que vieux et je n arrive pas a le faire marcher . j ai essayé le lien par google mais ca ne donne rien . est ce le bon intitulé ? merci d avance .

10 nov. 2019
0

bonjour djambo
je suis désole pour le lien c'était le bon alors je viens d'essayer de le retrouver donc cliqué sur le lien dans mes favoris mais il ne donne plus rien . en ce qui concerne tes deux matériel je ne comprend pas même si ce sont de vieux matériel qui plus est sont neuf ils devraient fonctionner . un qui ne fonctionne pas passe encore mais les deux il y a un loup quelque part ils devraient au moins s'allumer l'un ou l'autre essaye de les alimenter en 12 v séparément peut être qu'il y a un problème avec ton alim du bateau .
attention a ne pas intervertir le " plus et le moins " car les anciens matériels ne sont pas protégés dans ce cas .il y a un mois un collègue de mon port a voulu brancher une vhf toute neuve achetée il y a 10 ans une "fil 2000 " radio ocean qui sortait de sont emballage il a inversé les pôles !!!!! sans fusible et la vhf toute neuve a cramer "" non réparable " et pas de garantie .
salut et bonne chance
noel " Magellan 2"

26 fév. 2019
0

Super !! Parfait. Merci.

26 fév. 2019
0

Nasa marine fait encore des sondeurs a eclat, ca doit etre un remake et emploi identique..?
Kenavo

26 fév. 2019
0

oui bertho certainement moi je donnais l'information pour les personnes comme moi qui aiment comprendre avant de jeter et voir même de réparer de plus si tu relis mes postes précédents j'aime bien les antiquités et je trouve que le bateau est mieux avec le matériel d'époque a sa fabrication j'ai même refait un radar a écran cathodique récupérer aux encombrants pour ne pas dire a la poubelle " les gents jettent n'importe quoi" lui n'est pas encore monté sur le boat cela ne m'empêche pas d'avoir du matériel d'aujourd'hui
cdlt
ps le NASA n'est pas cher il est aussi vendu chez compass24 avec aussi une sonde de 150khz sonde que j'ai eu d'ailleurs eu chez amazon pour "39e"il est venu d'italie a moitié prix que chez SVB marine

11 nov. 2019
0

Bonjour,
suite à la panne de mon sonar Echopilot, j'ai remis en fonction mon vieux Seafarer (sonde non traversante restée installée depuis 30 ans) et l'ai utilisé tout l'été !
A signaler en plus des infos deja données qu'on peut l'alimenter sur le 12V du bord . Mais il faut aller prendre le courant prés de la batterie pour qu'il soit bien propre sans bruit qui perturbe la lecture, car dans ce cas il est trés sensible aux parasites de certains autres appareils modernes du bord (alims à découpage mal filtrées...) . Perso je coupe mon GPS Garmin et les chargeurs PC, VHF, etc... lorsque j'ai besoin de sonder.

11 nov. 2019
0

bonjour magellan 2 je me suis mal exprimé / mon sondeur et loch s allument bien . pour le sondeur le cadran tourne et la vitesse change avec le bouton x1 et x6 ( si mon souvenir est bon ) mais je ne vois aucun eclat rouge ou blanc me donnant la profondeur . le bouton gain ne change rien non . j ai compris que c etait comme pour la vhf pour ameliorer le signal au mieux . pour le loch le boiuton test donne 5 noeuds environ et la position vitesse ne donne rien de valable voire 2 nds a l arret sans courant . c est tres rageant comme situation . car tout est neuf entreposé pendant 20 ans dans deux boites en carton . sauf les sondes qui etaient deja en place sur la coque . un risque de rouille qui empecherait un bon echo ? mon tel 06 03 79 35 94 si on peut s appeler pour une ou deux infos . bonne journee .

11 nov. 2019
0

bonjour eric mon alimentation est bien en 12 volts sur mon bateau . et en direct sur ma batterie de servitude si je me souviens bien . je n ai a ce jour aucun appareil electronique si ce n est une vhf . si on peut se telephoner pour me decrire cev que je dois lire exactement sur mon cadran ce serait bien . mon tel 06 03 79 35 94 je suis sur whatsapp . les cadrans s allument et tourne ( le sondeur ) , ou donne une indication par aiguille ( loch) mais rien de lisible ou correct . pas d eclat ou vitesse aberrante . merci

30 nov. 2022
0

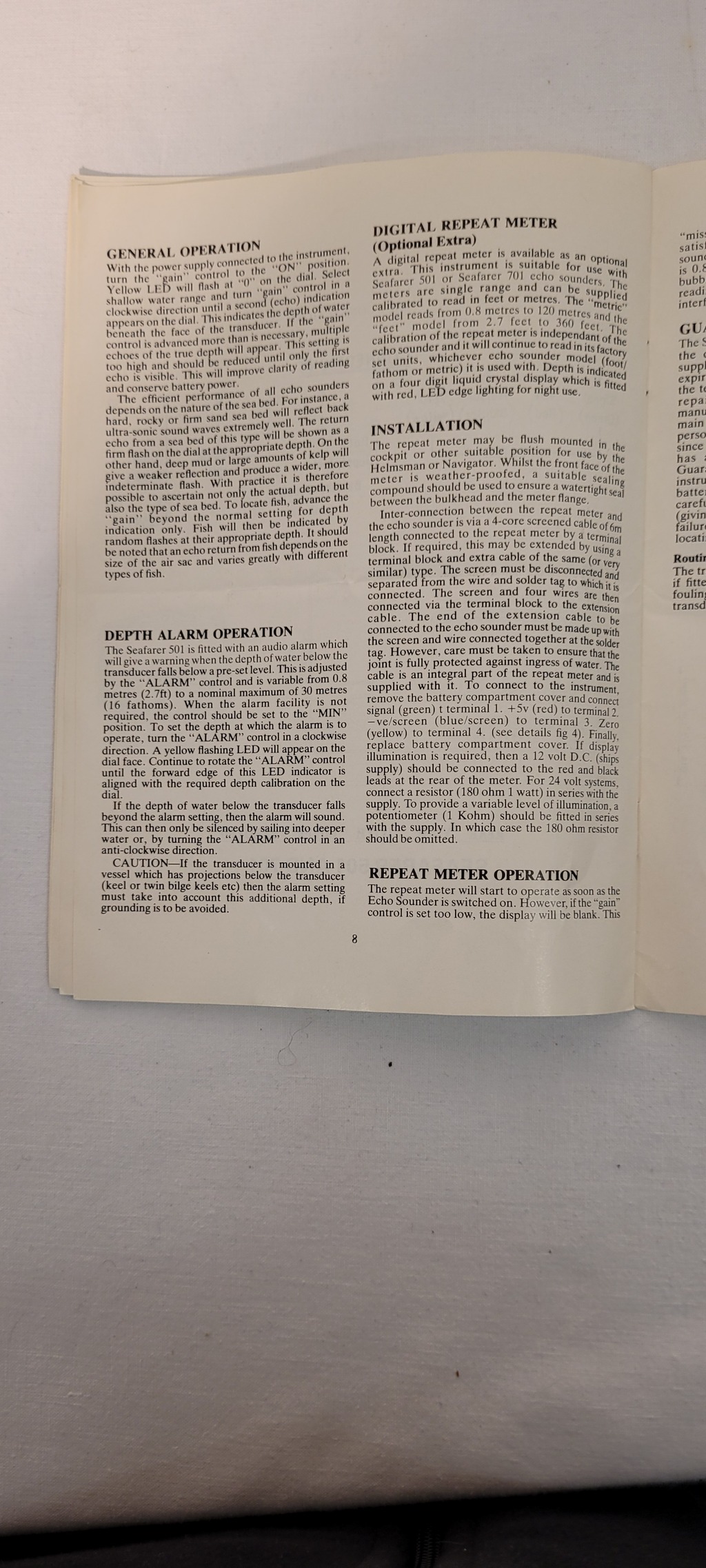

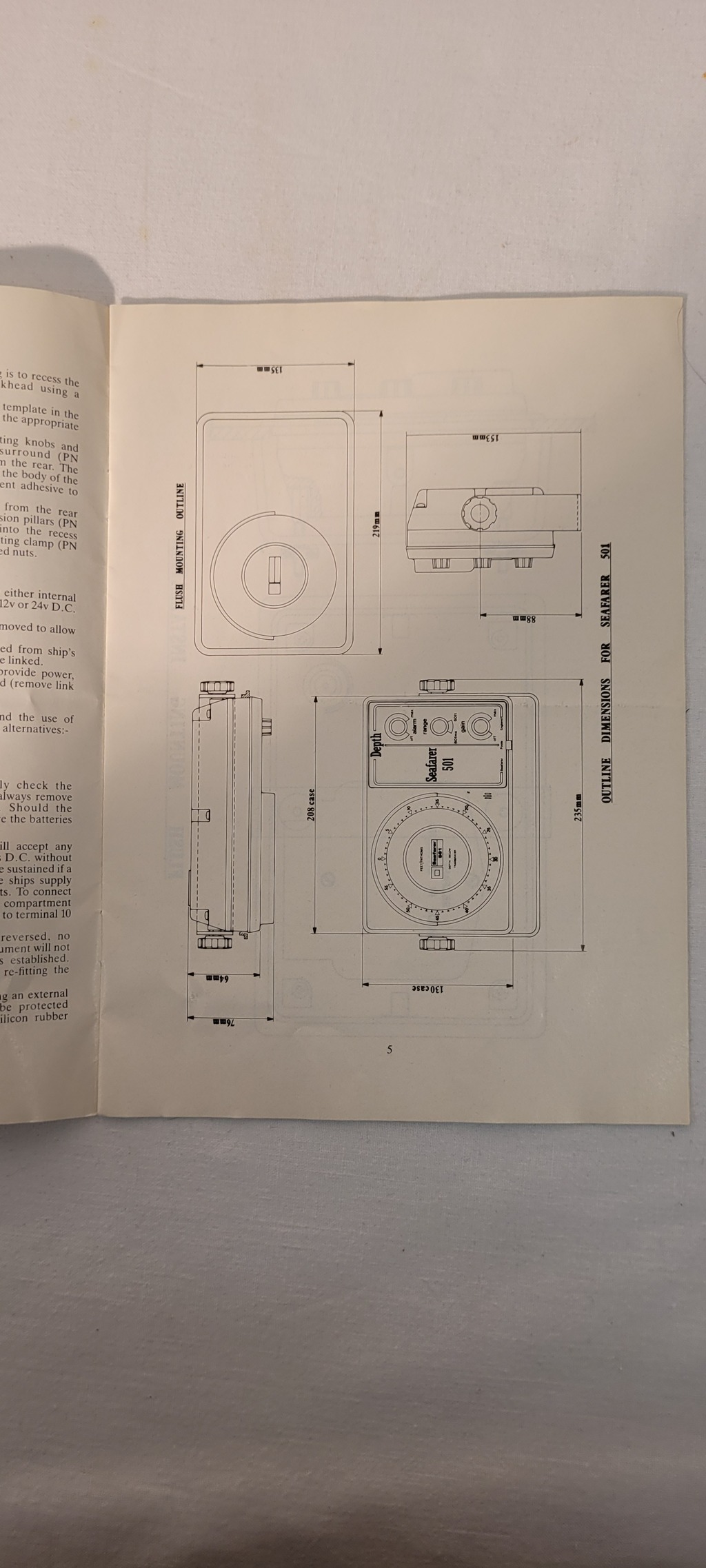

Guide d installation de l echo sounder 😁
